导语： 精馏是化工生产中的一个能耗大户，为了降低其能耗，可以采用多种节能措施，多效精馏(Multi-effect Distillation)就是其中之一。

1

多效精馏原理

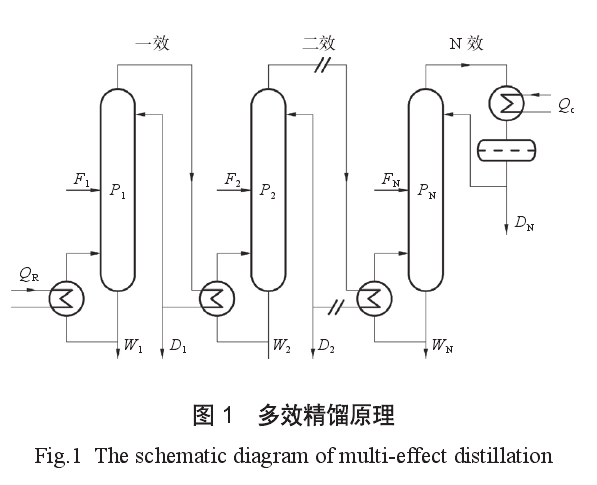

多效精馏是通过扩展工艺流程，来降低精馏操作能耗的一种途径。其基本原理是：重复使用供给精馏塔的能量，以提高热力学效率。具体做法是：以多塔代替单塔，将一个分离任务分解为由若干个操作压力不同的塔来完成，每一个精馏塔成为一效，将前一效塔顶蒸汽作为后一效塔底再沸器的加热蒸汽，以此类推直至最后一个塔，如图 1 所示。

在多效精馏过程中，各塔的操作压力不同，前一效压力高于后一效压力，前一效塔顶蒸汽冷凝温度略高于后一效塔釜液的沸点温度。

因此，多效精馏充分利用了冷热介质之间过剩的温差，特点在于其能位不是一次性降级的，而是逐塔逐级降低的。这样，在整个流程中，只需第一效加入新鲜蒸汽，最后一效加入冷凝介质，而中间各塔则不再需要外加蒸汽和冷凝介质，由此达到了节能的目的。(P₁＞ P₂＞…＞ P_N)

2

多效精馏流程

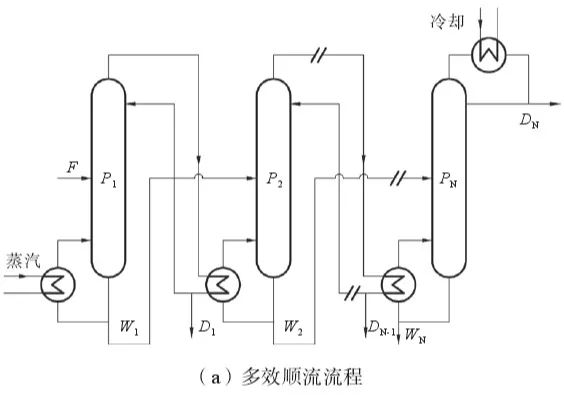

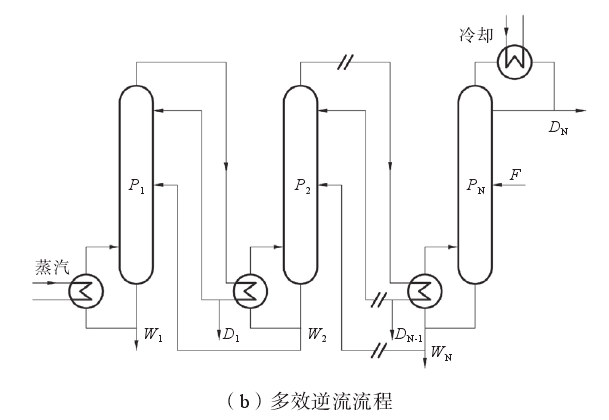

多效精馏的工艺流程根据加热蒸汽和物料的流向不同，通常分为三大类: 并(顺)流(从高压塔进料)、逆流(从低压塔进料)和平流(每效均有进料)，三种典型多效精馏流程如图2所示。
