两台思科交换机vlan划分_Huawei企业三层交换机基于子网划分vlan方法

目的:某公司有三个楼,目前只有一个网段,突然发生环路将整楼上不了网络,影响公司的运作,并且老板安排的视频会议也不能开导致老板把做IT的经理骂了一顿(这个是开玩笑的我们继续往下看)、为了彻底解决这个问题,IT经理突然想可不可以每个楼的IP网关设置不一样,并且能进行正常上外面,也能连接内部系统的运转,于是他想起了大学时候交的基于子网划分VLAN,从此IT几乎不需要维护网络了,除非挂掉核心交换机、路由器死机,若你想成为他,那么请继续往下看:

一、将计算机与串口建连接(计算机USB插入串口的一端,另一端网线扣插入到交换机的CONSOLE口);

二、下载软件SecureCRT将计算机与交换机进行会话。

下载地址链接:https://pan.baidu.com/s/1yCrZHnjfw2iTqF5a-hiPFA

提取码:btex

三、选择接口划分的方式通常情况下有几下几种

A.基于MAC地址的划分方式

B基于协议(目前未实现、只有方案)

C.基于子网,IP划分

四、设备与PC已进入会话阶段

1)输入交换机的密码

2)进入配置模式:system-view

3)创建vlan :vlan 10

4)给vlan配置IP跟掩码:int vlan10

ip add 172.16.0.65 26

5)将端口划分到vlan

A.进入端口: int g0/0/2

B. 选择IP划分:aport link-type access

C.端口划分到vlan10:port default vlan 10

D.q(按两次直到出现<**>,**代表交换机的名字)

E.save

G.配置完一定要记得保存,要不然全部重新配置。特别是交换机端口多的情况下。

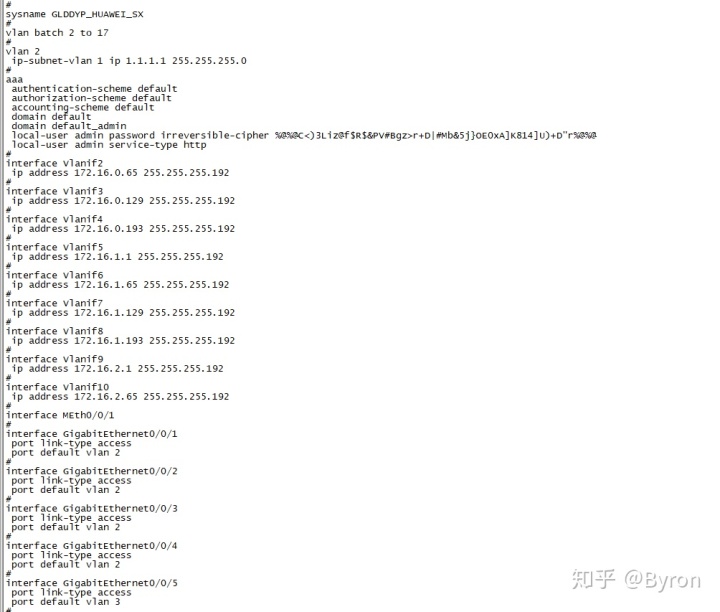

配置结果:
