基于IP子网vlan划分

在某些场景中，客户的终端地址都是固定的，并且有移动的需求，也就是接口不固定，这时候基于接口的VLAN就不合适了，因为通常情况下一个VLAN属于一个网段，对于这种接口之间任意插还能保证业务不受影响的，就只能使用另一种划分方式基于IP子网的划分，交换机可以读取接口收到的报文源IP，根据IP所在的网段配置对应的VLAN进行对应划分。

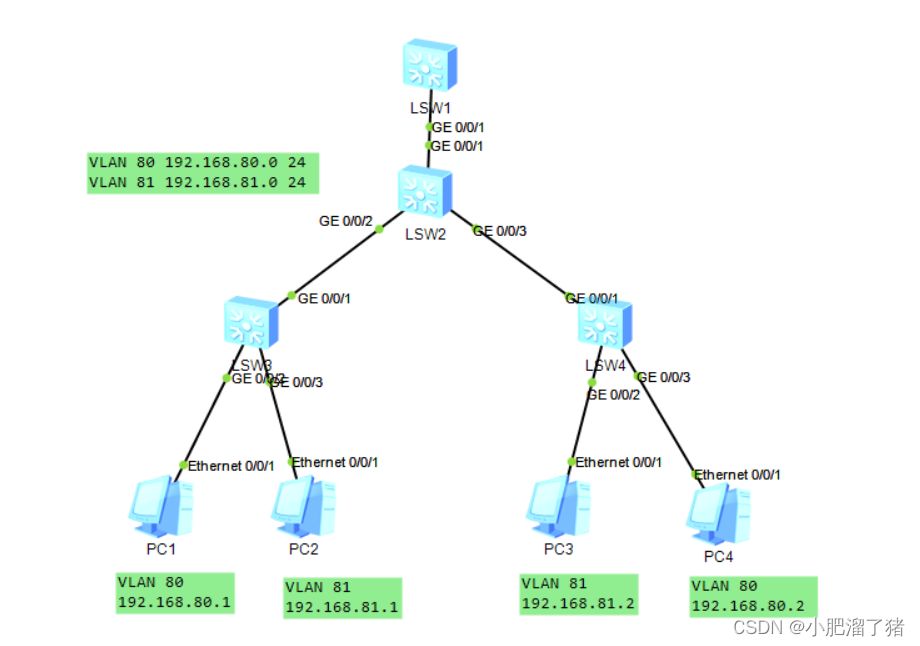

网段混接如何划分多个VLAN拓扑图如下

SW3和SW4是傻瓜交换机，下面有多个网段混接这里使用IP子网划分VLAN的方式

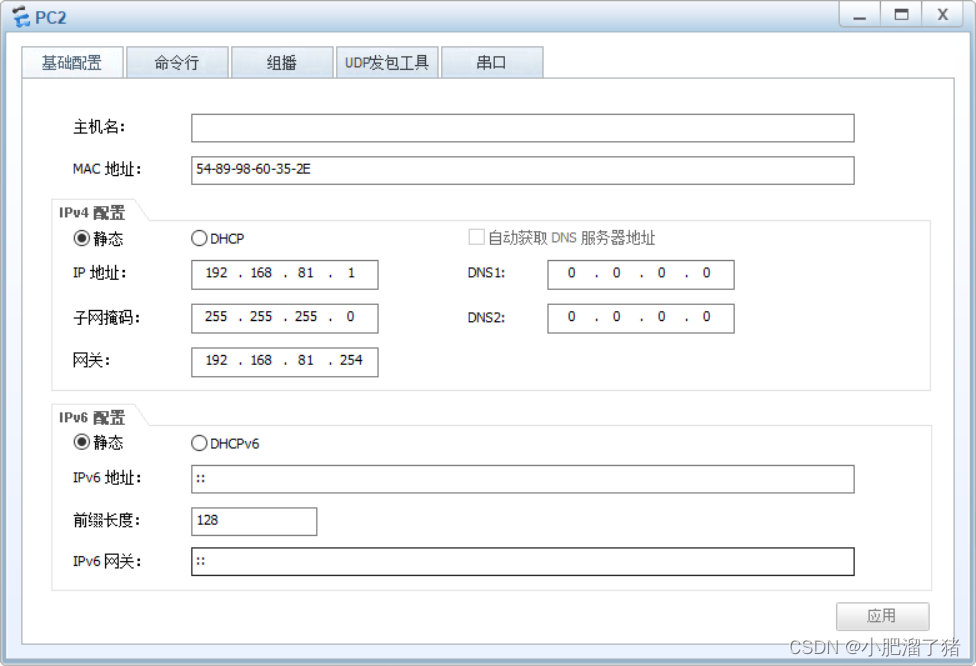

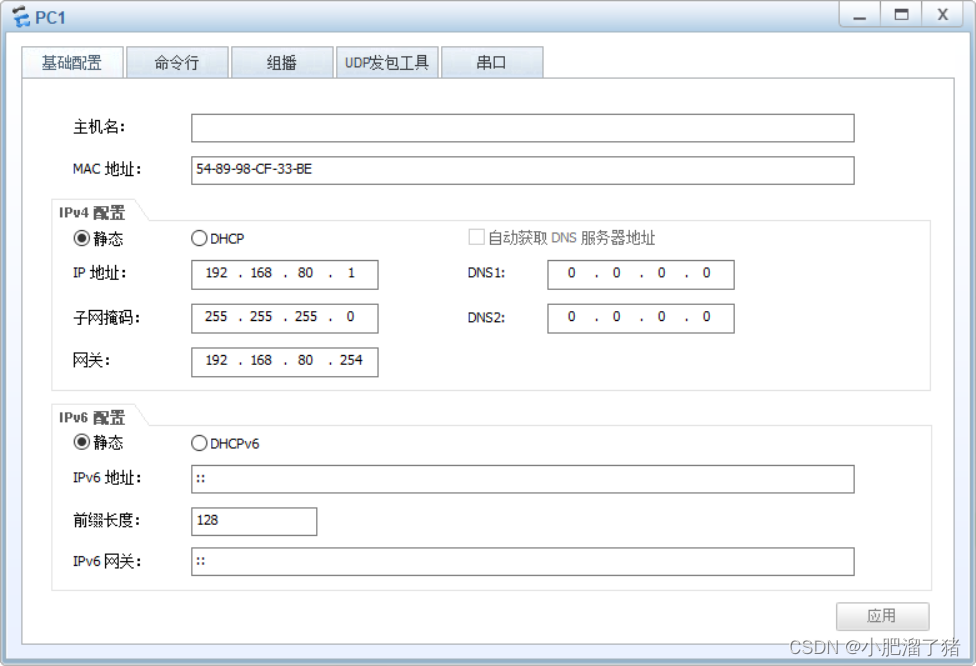

首先将下面的PC终端设置固定地址

核心交换机配置

<Huawei>system-view
[Huawei]sysname Creo
[Creo]vlan batch  80 81
[Creo]interface Vlanif  80
[Creo-Vlanif80]ip address 192.168.80.254 24
[Creo]interface Vlanif 81
[Creo-Vlanif81]ip address 192.168.81.254 24
[Creo]interface GigabitEthernet 0/0/1
[Creo-GigabitEthernet0/0/1]port link-type  trunk
[Creo-GigabitEthernet0/0/1]port trunk allow-pass vlan 80 81

汇聚交换机
<Huawei>system-view
[Huawei]vlan  batch  80 81
[Huawei-vlan80]
[Huawei-vlan80]ip-subnet-vlan 1 ip 192.168.80.0 255.255.255.0
[Huawei-vlan81]
[Huawei-vlan81]ip-subnet-vlan 1 ip 192.168.81.0 255.255.255.0
[Huawei]interface GigabitEthernet 0/0/1
[Huawei-GigabitEthernet0/0/1]port link-type  trunk
[Huawei-GigabitEthernet0/0/1]port trunk allow-pass vlan 80 81
[Huawei]interface GigabitEthernet 0/0/2
[Huawei-GigabitEthernet0/0/2]port link-type  hybrid
[Huawei-GigabitEthernet0/0/2]port hybrid  untagged  vlan 80 81
[Huawei-GigabitEthernet0/0/2]ip-subnet-vlan enable
[Huawei]interface GigabitEthernet 0/0/3
[Huawei-GigabitEthernet0/0/3]port link-type  hybrid
[Huawei-GigabitEthernet0/0/3]port hybrid  untagged  vlan 80 81
[Huawei-GigabitEthernet0/0/3]ip-subnet-vlan enable

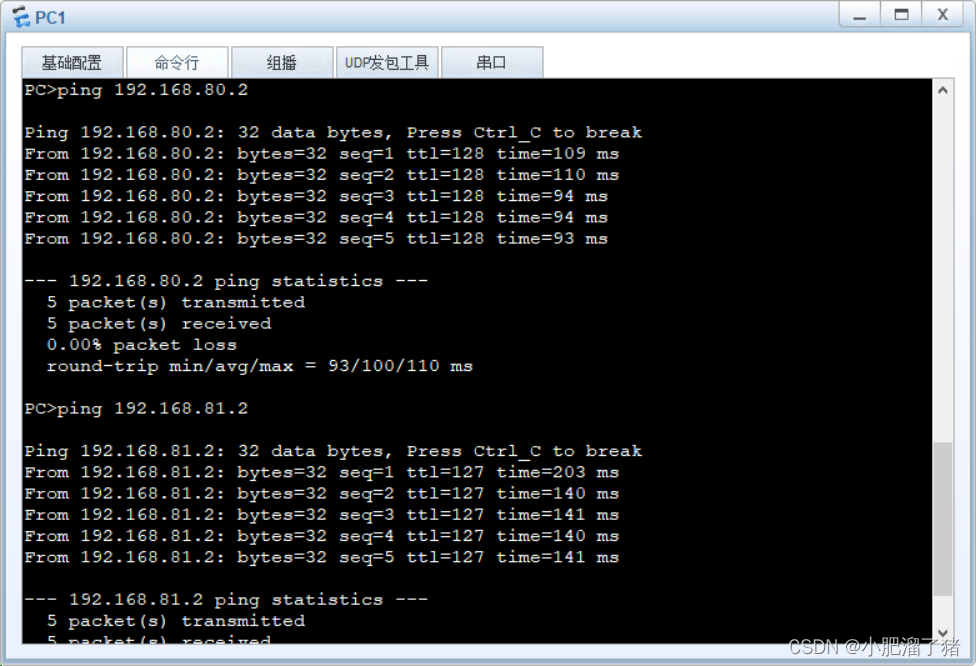

测试：

他们是怎么通的呢?

PC1去访问PC3，首先会发起ARP请求，经过傻瓜交换机，因为傻瓜交换机都是在同一个广播域内的，所以除了原接口以外的所有接口进行泛洪。

汇聚交换机G0/0/收到这个请求后，该接口配置了基于子网的VLAN，交换机识别源地址为192.168.80.1在VLAN数据库中查找，谁关联了80.1，发现vlan80有关联，于是将ARP包，打上VLAN80的标签，汇聚打上标签后，发现是ARP广播包，于是在同一VLAN内除源接口以外的所有接口进行泛洪，会从G0/0/1口发出同时改接口配置的是trunk并允许VALN80通过，保持标签不变发送出去。

核心收到后，发现是去往PC3的192.168.81.2的，执行三层交换，查询路由，从G0/0/1发出因为是trunk保留标签，抵达汇聚后，汇聚会在同一VLAN内除源接口以外的所有接口进行泛洪。

配置解释：

ip-subnet-vlan：基于子网VLAN，要在对应的vlan内配置

1：为索引值，范围1-12，最大支持12个网段关联

ip-subnet-vlan enable：在接口下启用IP子网VLAN功能
