导线应力及弧垂计算相关资料

有一项研究,需要计算导线的弧垂, 网上搜索,发现这方面的资料很少,贡献出来大家分享:

c#架空输电线路设计系统(1)

c#架空输电线路设计系统(2)

c#架空输电线路设计系统(3)

c#架空输电线路设计系统(6) -斜抛物线公式全集

35kV线路弧垂计算与观测

另外还有两个文档,一个是Word文件,一个是Excel文档,Excel中包含了各种比载及弧垂的计算实例和公式.
该文件包含了两个文件:导线应力弧垂计算的BASIC程序.doc 和应力弧垂计算表.xls


架空线路架设时，其线路形成的形状为“悬链线”，当线路的挡距足够大，电线材料的刚性影响可以忽略，电线的荷载沿线长均匀分布。悬链线方程包含双曲线函数，计算复杂不便使用，一般将其简化为斜抛物线公式或平抛物线公式。在一般情况下，当 h/L > 0.15 时（两悬挂点高差和档距的比值），应考虑使用斜抛物线公式进行计算弧垂，斜抛物线是比较精确的，且随着 h/L 增大反而误差更小。本研究采用斜抛物线进行弧垂计算。

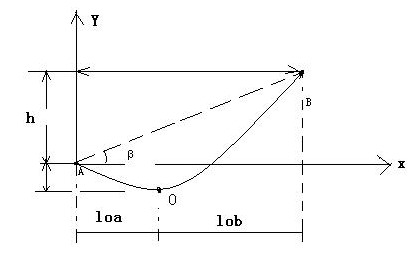

采用的坐标原点位于悬挂点 A ，如下图所示

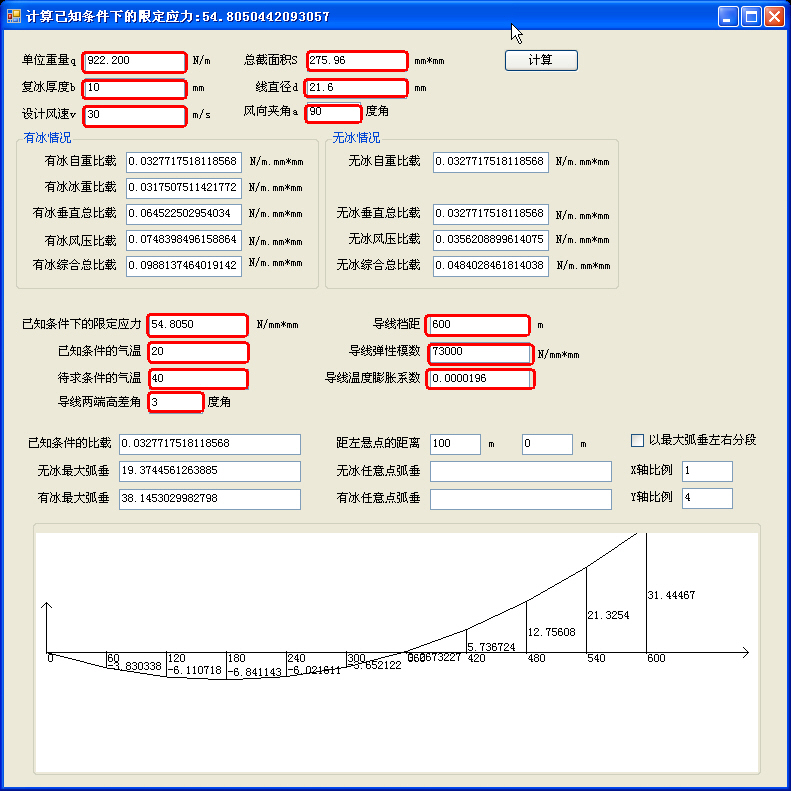

最后附上我研究做出的一个弧垂计算程序的图


图中标记红色的部分为需要输入的参数，其他输入框的值为计算的输出值。
