0-180度移相电路设计

转载请注明源地址：http://www.cnblogs.com/iACM/p/3858873.html

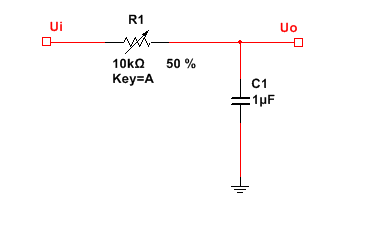

移相电路的基础是RC移相电路。如下图1：

















                                图1 RC移相电路

传递函数是：H(jw)=1/(jwRC+1),相移为：-arctan(wRC),范围为：0-90度

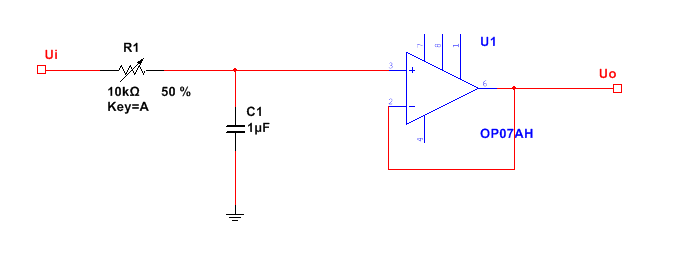

为了使相移电路不受后级电路的影响，Uo后面需要加一个电压跟随器。如图2所示：

                               图2   RC移相电路（改进1）

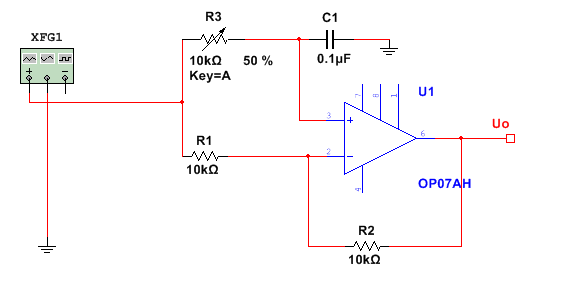

为了扩大角度范围，需要对图2进行改进，如图三所示：



                               图3   RC移相电路（改进2）

传递函数是：H(jw)=(1-jwRC)/(jwRC+1),相移为：-2arctan(wRC),范围为：0-180度
