关于RC移相电路的知识点

RC正弦振荡器是利用RC移相电路原理构成的正弦振荡器，在介绍RC正弦波振荡器缺钱要掌握RC移相电路工作原理
1、电流与电流之间相位关系
在讨论RC移相电路工作原理之前，先要对电阻器、电容器上的电流相位和电压降相位之间的关系进行说明。

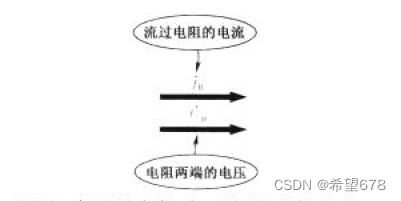

(1)电阻器上电流和电压之间的相位关系。电压和电流之间的相位是指电压变化时引起的电流变化的情况。当电压在增大时，电流也在同时增大，并始终同步变化，这说明电压和电流之间是相位的，即相位差为0°，如图所示：

当电压增大时，电流减少，这说明她们之间是不同相的。电压与电流之间的相位差可以是0~360°范围内的任何值。不同的元器件上的电流和电压的相位差是不同的。

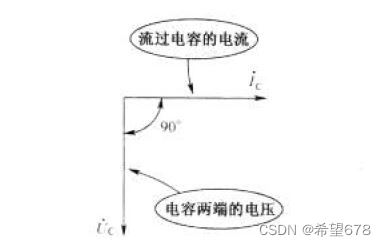

(2)电容器上电流与电压之间的相位关系。**电容器上的电流和电压相位相差90°，并且是电流超前电压90°，如下图所示。这一点可以这样理解：只有对电容器充电之后，电容器内部有了电荷，电容器两端才有电压，所以流过电容器的电流是超前电压的。

2、RC滞后移相电路

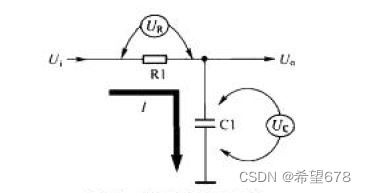

如下图所示是RC滞后相位电路，电路中的Ui是输入信号电压。Uo是经过这一移相电路后的输出信号电压，I是流经电阻R1和电容C1的电流。

RC滞后移相电路传递函数为：H(jw)=1/(jwRC+1)；移相为：-arctan(wRC)，范围为：0-90°。
备注：自己学习的内容，大家参考一下。
