设置字体_ISO图纸中字体宽度相关设置

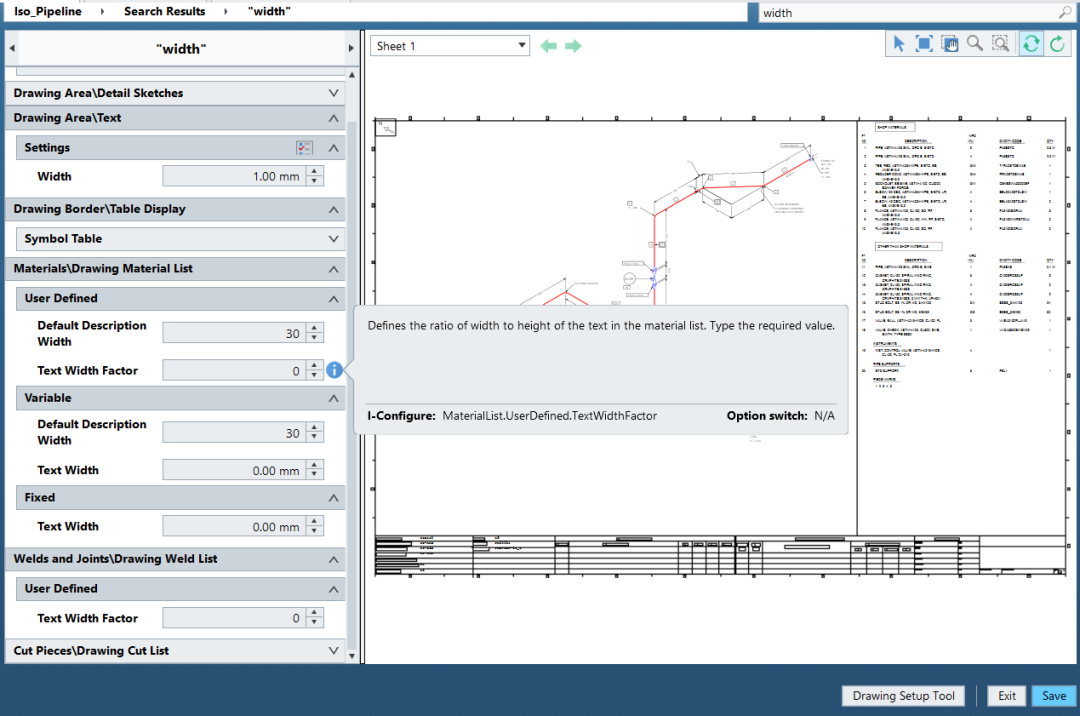

在ISO图纸中，字体宽度直接影响了我们出图的效果。本文主要对ISO option中关于字体宽度的选项做一些说明。首先，我们先看一下都有哪些选项与宽度相关。

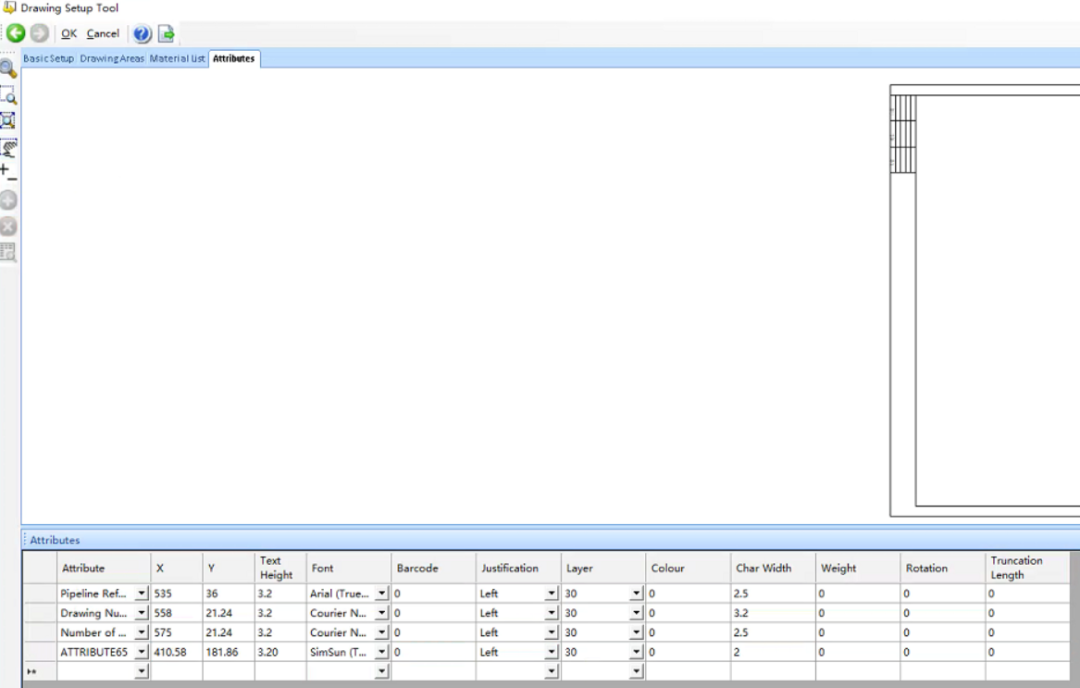

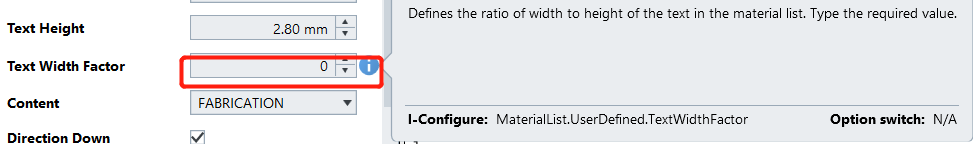

上面两图，可以看出对于材料表区以及图框中的各种label，我们都可以设置相关的字体宽度。对于fixed和variable的材料表，我们可以直接设定其字体宽度。对于自定义的材料表，我们需要输入一个宽度因子。

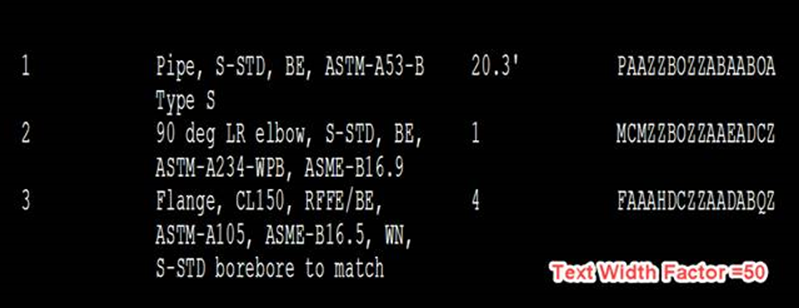

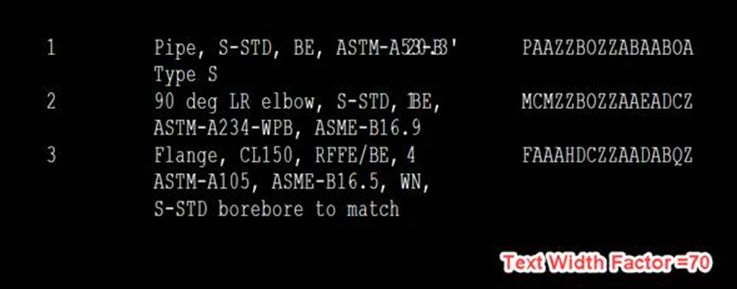

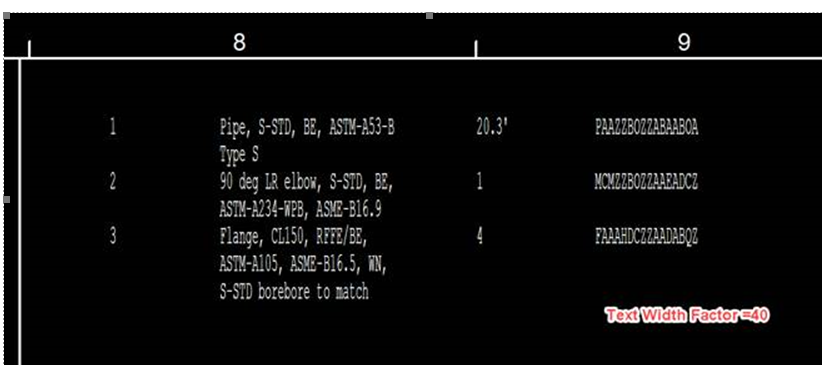

这个系数帮助我们控制相关字体的宽度。注意，该宽度因子起作用的前提是，材料表使用user defined模型。否则，设置之后我们也看不出效果。另外，输入的数值应该是宽度与高度的比值，这个比值应该是百分比，因此输入的范围应该是大于1的。相关应用截图如下：

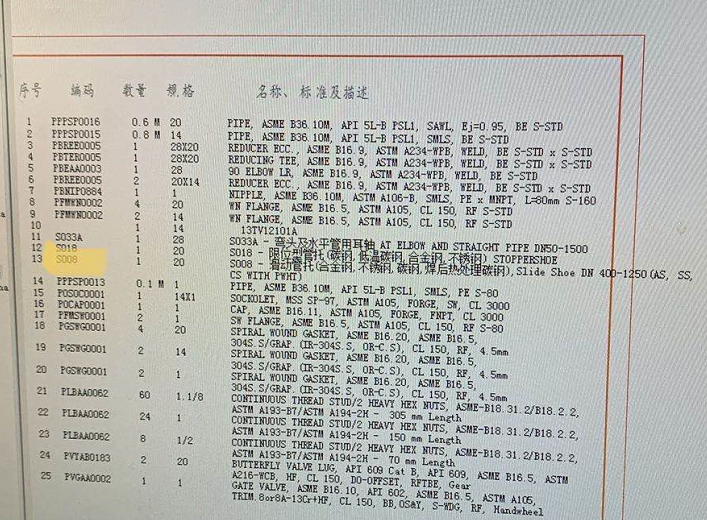

如上图，在设置时描述的字符数量，我们取的60，但是因为描述中有部分中文，而中文的宽度通常大于英文字符，这就导致了材料表区溢出的问题。在设置字体宽度之后，效果如下：

x x x x x x x x

x x x x x x x x x x

通过该选项，我们就控制了最终的输出效果。
