通过基准点创建点阵列以及进行过介绍，下面介绍如何使用内部草绘创建点阵列。

方法：

1.新建文件。

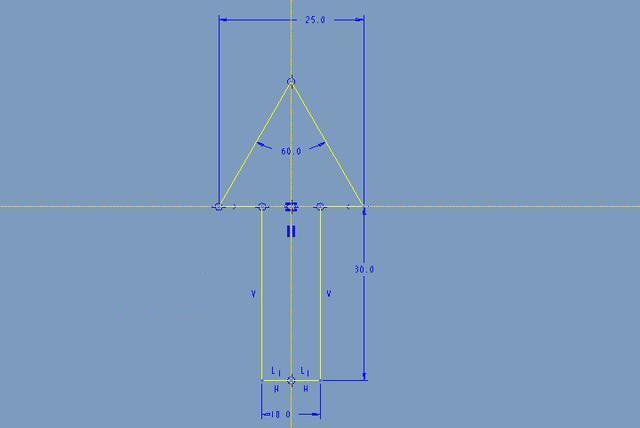

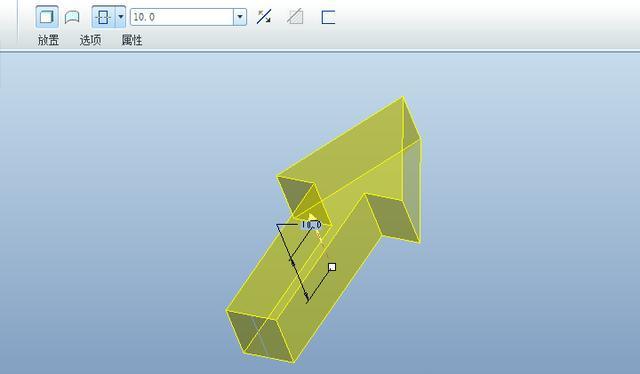

2.点击拉伸，在FRONT平面绘制如下的截面。

点击勾号完成。

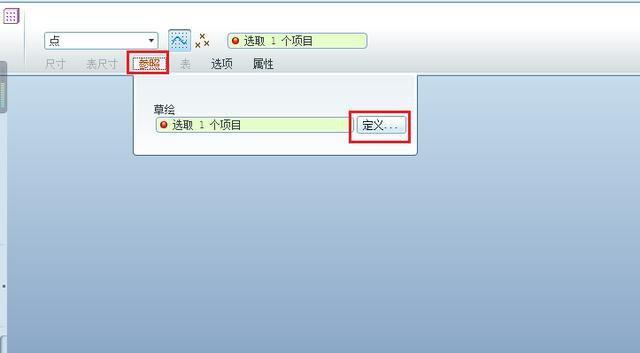

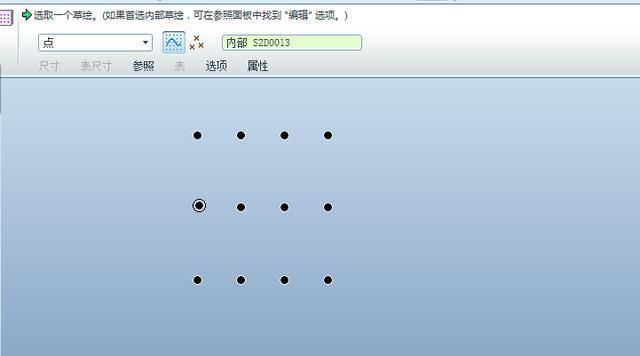

3.选择拉伸特征，鼠标右击选择【阵列】，类型为“点”，点击【参照】-【定义】，选择FRONT平面，进入草绘环境。

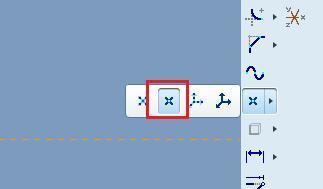

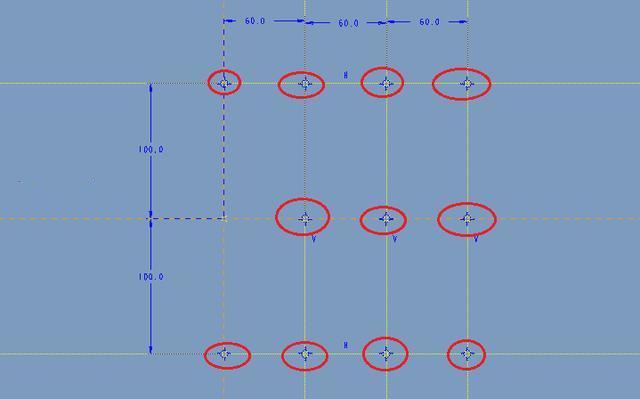

点击右侧工具栏的【几何点】，插入如下的几个点。

点击勾号退出草绘。

完成。我们发现阵列产生的特征都是一个方向的，这种阵列类型我们也可以通过方向阵列和尺寸阵列来实现。

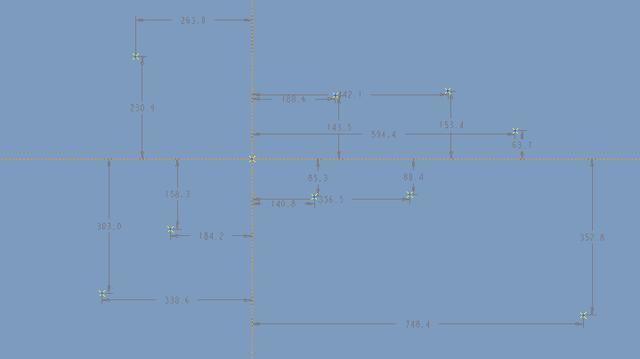

当然这些几何点的位置可以任意，比如我们随便插入几个点。

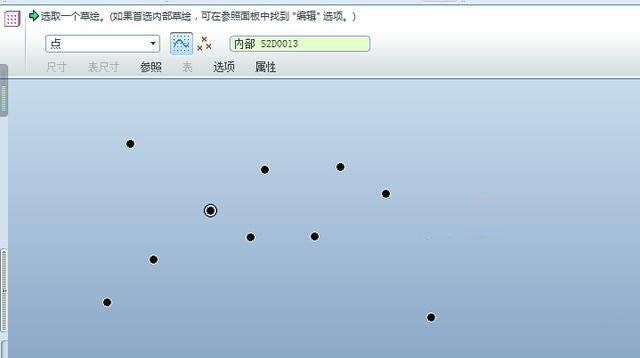

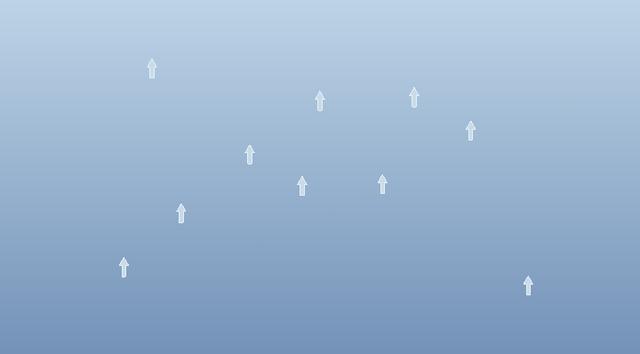

结果如下，插入的几何点的位置都会产生一个阵列特征。因为几何点没有方向，所产生的阵列特征的方向与原始阵列特征相同。

我们如何阵列出与原始阵列特征方向不一样的特征呢？很简单，我们可以使用几何坐标系。

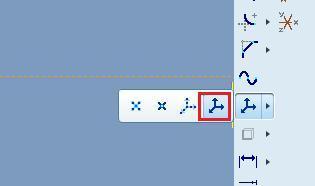

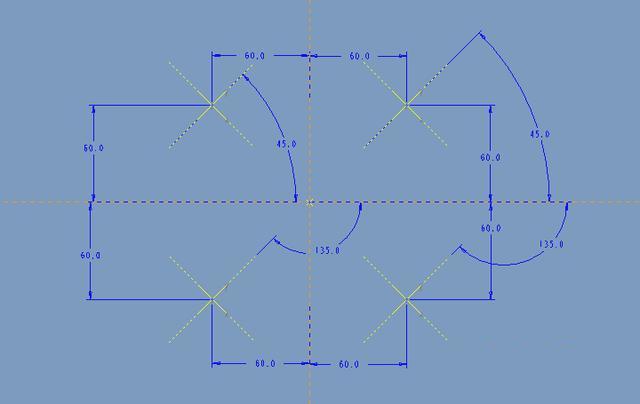

4.在模型树选择阵列特征，鼠标右击选择【编辑定义】，点击【选项】-【编辑】，进入草绘环境，删除所有的几何点并插入几何坐标系，如下图所示。

我们可以通过定义几何坐标系的方向，从而实现更改阵列特征方向的目的。对于这一点，通过插入几何点是无法实现的。
