07 creo草绘环境的建立以及直线绘制

Creo中有 草绘文件 的建立，但是我们一般都直接在零件文件中建立我们的三维模型
在实际设计工作中，一般不单独建立草绘文件：
在这里插入图片描述

1、建立一个新零件，我建立时将其改名为07-1

由于我之前修改了默认模板的单位，就不用进行修改。

2、进入草绘环境。

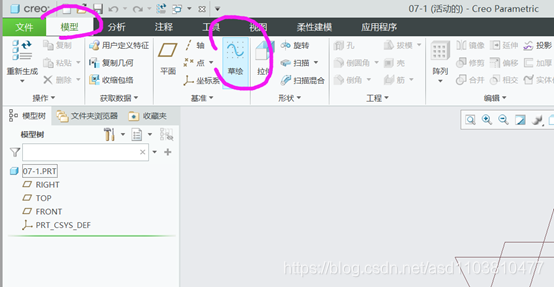

点击草绘选项：
在这里插入图片描述

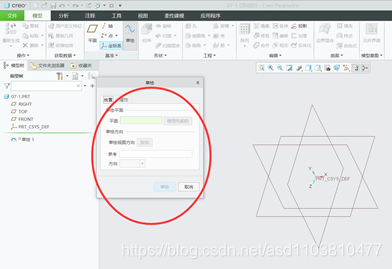

会弹出一个对话框：

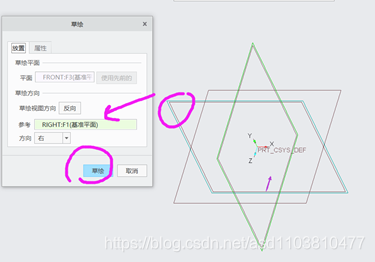

我们此时选择一个草绘平面、这样就可以在该平面上绘制了：

3、正视于草图：

方法一：
点击视图法向选项，然后点击该面，就可以正视于该平面&#
