NVMe硬盘挂载教程

华为TaiShan服务器，如有配置NVMe硬盘的。请注意，NVMe硬盘不与机器所带RAID卡相连。而是直接与主板相连接，CPU直接纳管。所以会出现RAID卡无法识别NVMe硬盘的情况。

但客户需求，NVMe硬盘同样需要规划RAID方案。这里就讲述怎么配置软RAID方案。

大致分为两个步骤：

1、首先安装系统层面的NVMe硬盘驱动，使系统可以识别到硬盘。

2、把识别到的NVMe硬盘做软RAID。

具体教程如下：

一、安装NVMe硬盘驱动：

1、驱动为基于系统层面，所以，使用什么系统，就安装相应的系统层面针对该NVMe硬盘的驱动程序包。

驱动说明：

·如果只使用ES3000 V5 NVMe PCIe SSD，不使用其他厂家的SSD，可以使用操作系统自带的NVMe驱动(不需要安装华为NVMe驱动)，也可以安装并使用华为NVMe驱动(操作步骤请参见安装驱动软件)。

·如果在Linux系统下既使用ES3000 V5 NVMe PCIe SSD又使用其他厂家的SSD，请使用操作系统自带的NVMe驱动(不需要安装华为NVMe驱动)。

·如果Linux系统已安装华为NVMe驱动，又需要使用其他厂家的SSD，请卸载华为NVMe驱动。

·Windows 2008R2或Windows 2012操作系统如果安装过补丁号为“KB2990941”的补丁，则操作系统有自带的NVMe驱动，此时如果想安装华为NVMe驱动，需要先卸载“KB2990941”补丁。具体操作步骤请参见Windows系统下安装ES3000 V5驱动软件。

·其他有自带NVMe驱动的操作系统包括：

§Windows Server 2012R2及以上版本

§ESXi 6.0及以上版本

§RHEL 6.5及以上版本

§CentOS 6.5及以上版本

§OEL 6.5及以上版本

§Ubuntu 14.04及以上版本

§SLES 11SP4及以上版本

本次现场环境配置为三星的两块300G SSD硬盘做系统盘和三块NVMe硬盘，3.2T。中标麒麟7.5系统。所以不能使用华为驱动，得使用中标麒麟7.5的关于NVMe驱动包。

下一步，安装驱动包即可。教程链接如下：

经现场测试验证，中标麒麟7.5系统，自带NVMe驱动，不用另外安装。可以直接识别到NVMe硬盘。

二、把识别到的NVMe硬盘做软RAID。

1、linux硬盘分区、格式化、挂载有两种方案(fdisk/parted)，fdisk适用于硬盘容量在2T以下，硬盘模式为MBR模式。Parted适用于硬盘容量大于2T，硬盘模式为GPT模式。

2、本次NVMe硬盘位3.2T。所以使用Parted方案。

首先使用“fdisk -l”回车命令查看系统里面识别到的硬盘和分区的信息，可以看到里面有三块硬盘以及相应的磁盘大小，扇区，分区情况，截图如下：

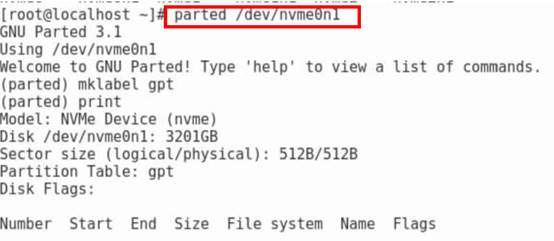

4、输入“parted”回车调出parted工具，或者直接输入 parted /dev/nvme0n1。直接进入nvme0n1的盘符下操作。

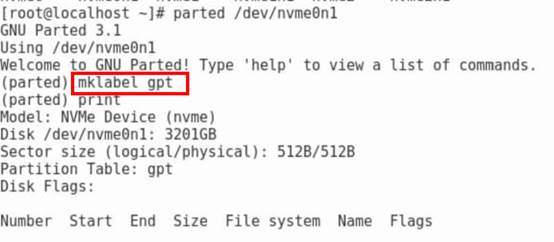

5、输入“mklabel GPT”并回车，选择此块硬盘的分区表类型为“GPT”，截图如下：

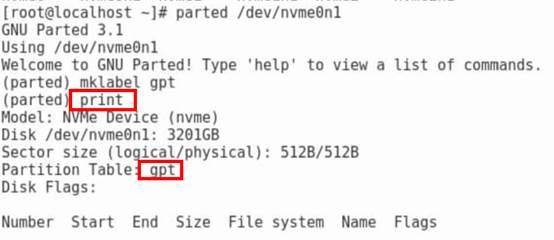

6、输入“print”命令回车，查看下单亲的硬盘分区表详情，这里可以看到分区表类型已经为GPT

7.

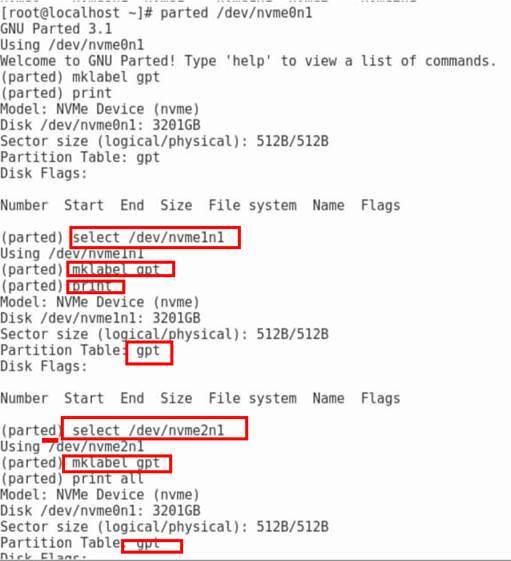

同样的方式重复以上4-6步，把另外两块盘也都改为GPT模式。“select /dev/nvme1n1”可以切换到第二张盘。

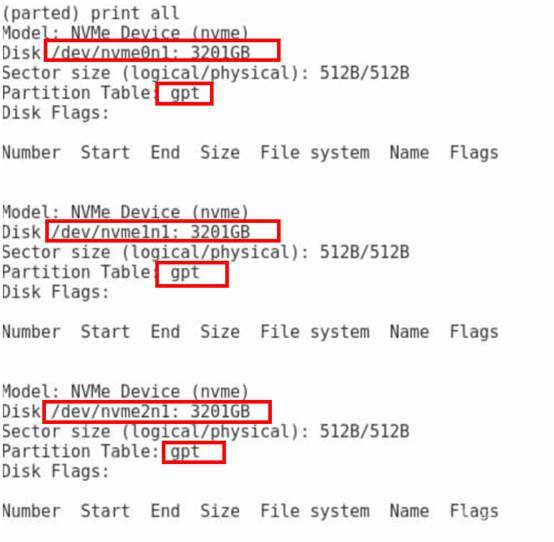

8、可以输入“print all”命令，查看所有磁盘的分区表类型，截图如下：

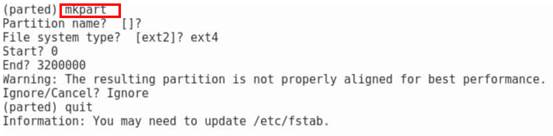

9、接下来就开始正式的分区操作，在parted里，输入“mkpart”并回车，截图如下：

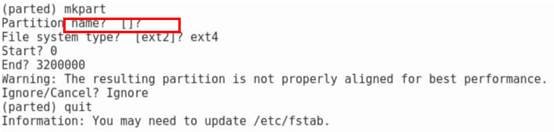

10、系统界面提示输入分区名称，分区名称相当于windows系统中的磁盘的卷标，这里可写也可不写。默认就行。

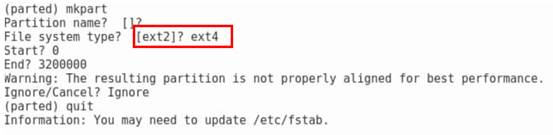

11、系统界面提示输入文件系统类型，默认的类型为“ext2”，可以根据个人需求更改，这里我写的是“ext4”。截图如下：

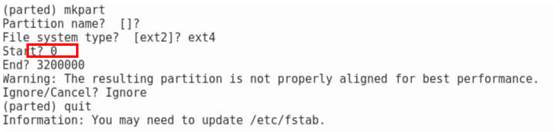

12、紧接着系统界面提示输入起始点，因为添加的是一块新盘，所以这里输入0后回车，截图如下：

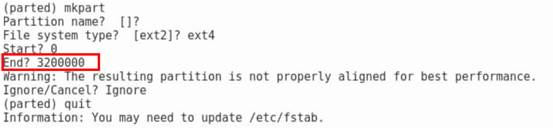

13、同上，系统界面提示输入结束点，可以按照个人需求填写，这里输入“3200000”,注意，这个数字的单位是MB。因为我的盘3.2T。所以我写3200000。截图如下：

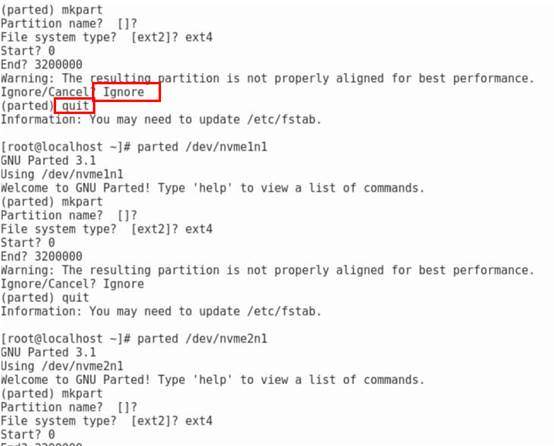

14、下一步输入“Ignore”。

15、完成所有分区后，重新使用“print”命令来查看目前硬盘的分区表情况，确定无误后，紧接着输入“quit”，完成分区。

注意：这里不需要额外输入“W”操作进行写入并保存。

16、然后输入“print all”，做一遍检查。

17、输入quit，退出。

18、至此，分区做完，下一步，创建Raid。

19、创建raid5，使用三块盘做数据盘。

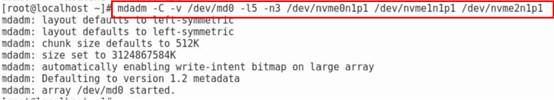

20、mdadm -C -v /dev/md0 -l5 -n3 /dev/nvme0n1p1 /dev/nvme1n1p1 /dev/nvme2n1p1，其中C表示创建，v表示细节，新分区的设备号是md0，l5表示创建的raid5，n3表示3个数据盘。截图所示：

21、下一步，格式化阵列，分完区后还要格式化阵列，不然写不了数据，mkfs -t ext4 /dev/md0，格式化为ext4格式

22、格式化完成后，把这个raid5挂载到某个目录下正常使用。

23、查看raid信息，cat /proc/mdstat

24、设置挂在点开机自启动。vi /etc/fstab

25、设置完之后，重启系统试一下效果。
