【对讲机的那点事】对讲机产品FCC认证中的常见项目有哪些？

对讲机类产品如果要销售到美国等美洲大陆市场，其中最常见的强制认证要求就是FCC（美国联邦通信委员会）认证。FCC针对对讲机的主要常见认证标准有FCC Part 15B、FCC Part 90和FCC Part 95。其中FCC Part 15B部分主要是EMC（电磁兼容）测试内容，FCC Part 90则主要是专业对讲机的RF测试内容，而FCC Part 95是民用对讲机的RF（射频）测试要求。本文结合摩尔实验室（MORLAB）相关人员的实际测试经验，针对对讲机类产品的实际案例及其FCC认证中常见的测试项目进行了一一解析：

对讲机产品在FCC认证中EMC（电磁兼容）部分的要求(FCC Part 15B)

1.1 §15.107 Conducted Emissions 传导骚扰

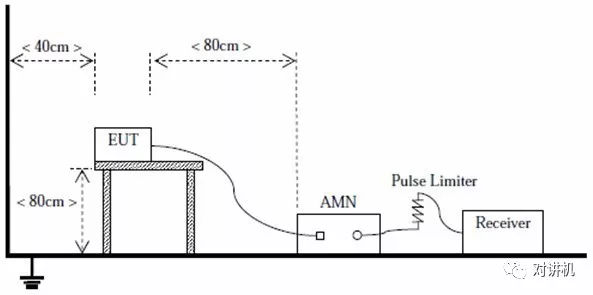

1.1.1 测试布置图：

备注:木质桌子距离垂直钢板40cm,钢板要接地。

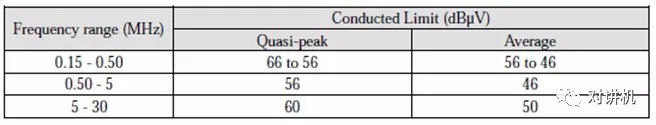

1.1.2 测试限值：

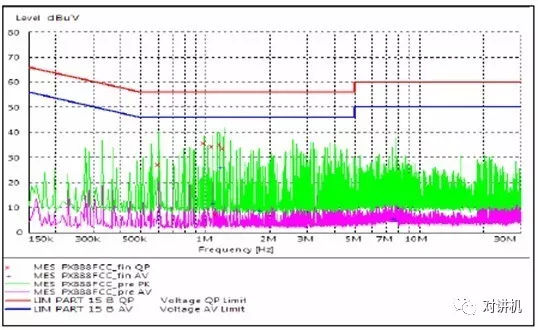

1.1.3 摩尔实验室实际测试案例展示：

1.2 §15.109 Radiated Emission辐射骚扰

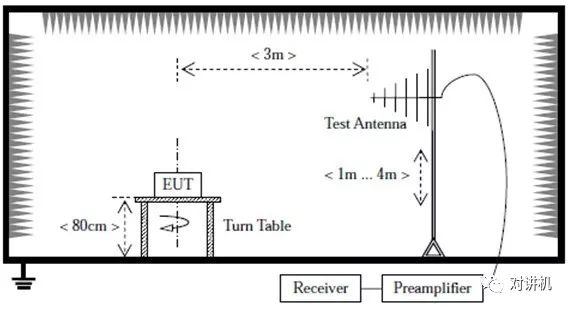

1.2.1 测试布置图：

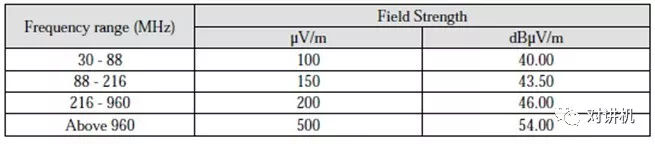

1.2.2 测试限值：

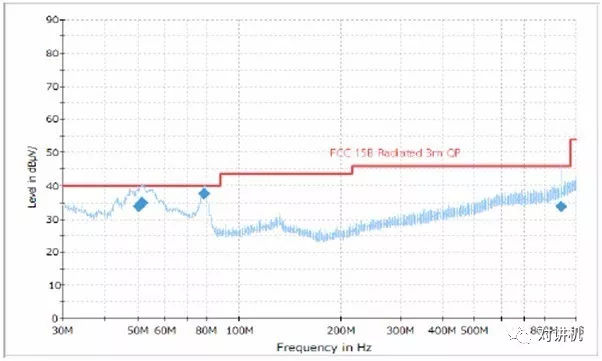

1.2.3 摩尔实验室实际测试案例展示：

2、对讲机产品在FCC认证中RF（射频）部分的要求(FCC Part 90)

2.1 §2.1046、90.205 Maximum Transmitter Power 最大发射功率

2.1.1 传导发射功率

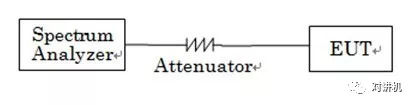

2.1.1.1 测试布置图：

2.1.1.2 测试步骤：

EUT通过足够大的衰减连接到频谱仪上，并设置合适的分析带宽和测量范围进行测量。

2.1.1.3 测试限值：

FCC对此项测试没有具体限值要求，一般来说，功率最好不要超过产品的额定功率

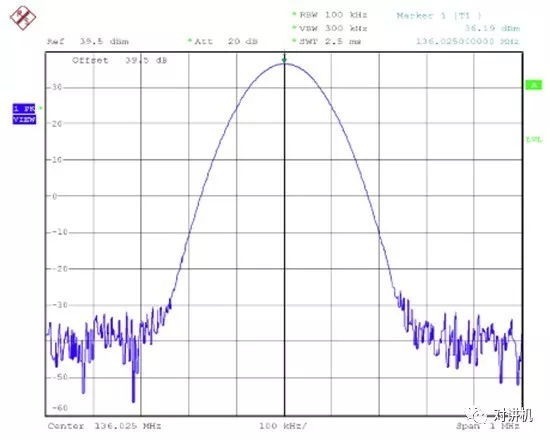

2.1.1.4 摩尔实验室实际测试案例展示：

2.1.2 辐射功率

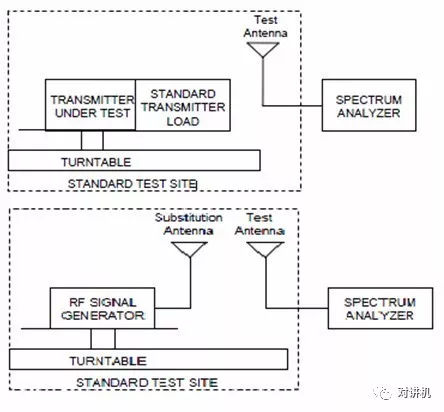

2.1.2.1 测试布置图：

2.1.2.2 测试限值：

FCC对此项测试没有具体限值要求，一般来说，功率最好不要超过产品的额定功率

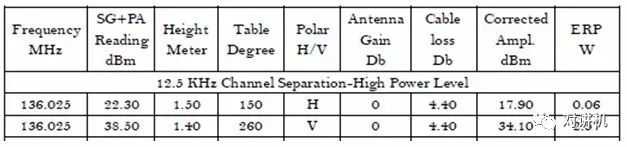

2.1.2.3 摩尔实验室实际测试案例展示

2.2 §2.1047,90.207 Modulation Characteristics调制特性

2.2.1 调制限值

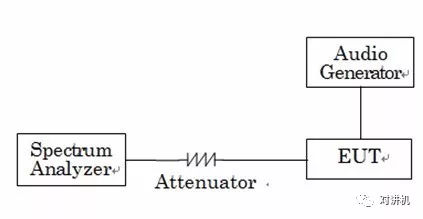

2.2.1.1 测试布置图：

2.2.1.2 测试限值：

12.5KHz信道间隔频偏不超过2.5KHz，25KHz信道间隔频偏不超过5KHz。

2.2.1.3 摩尔实验室实际测试案例展示：

2.2.2 发送音频频率响应

2.2.2.1 测试布置图：

2.2.2.2 测试限值：

2.2.2.3 摩尔实验室实际测试案例展示：

2.2.3 音频低频滤波响应

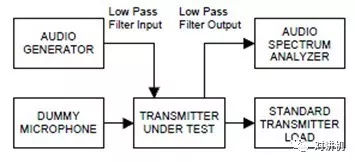

2.2.3.1 测试布置图：

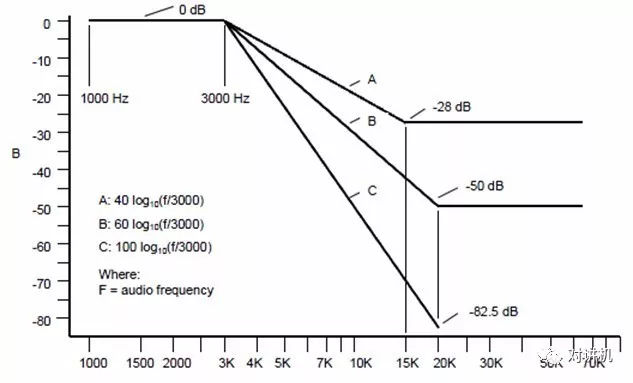

2.2.3.2 测试限值：

a.工作频率在25MHz~174MHz之间，信道间隔为20，25或30KHz时，需要满足 ；

b.工作频率在406MHz~512MHz之间，信道间隔为25 KHz时，需要满足 ；

c.工作频率在138MHz~174MHz或406MHz~512MHz之间，信道间隔为12.5或15KHz时，需要满足 ；

2.2.3.3 摩尔实验室实际测试案例展示：

2.3 §2.1049,90.209 Occupied Bandwidth Of Emissions占用带宽

2.3.1 测试布置图：

2.3.2 测试限值：

12.5KHz信道间隔的占用带宽需要小于11.25KHz，25KHz信道间隔的占用带宽需要小于20KHz。

2.3.3 摩尔实验室实际测试案例展示：

2.4 §2.1046,90.210 Emission mask 发射波罩

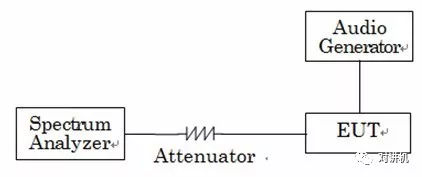

2.4.1 测试布置图：

2.4.2 测试限值：

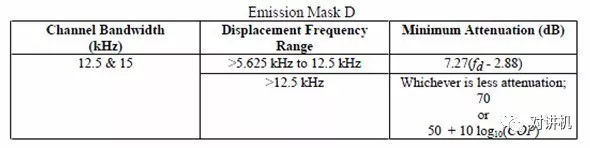

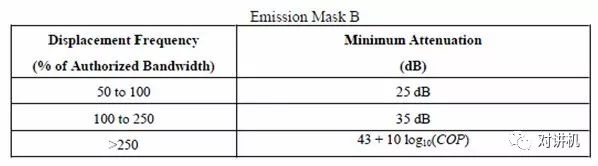

12.5KHz信道间隔需要满足Mask D的要求，25KHz信道间隔需要满足MaskB的要求。

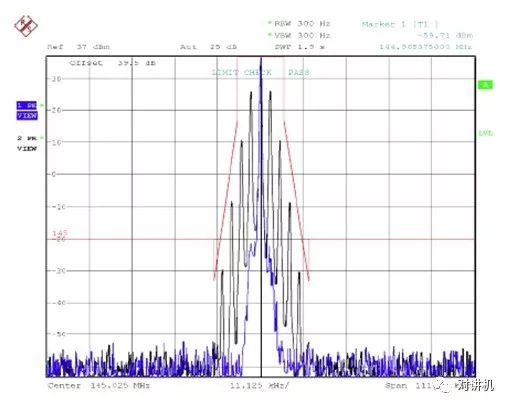

2.4.3 摩尔实验室实际测试案例展示：

2.5 §2.1053,90.210 Radiated Spurious Emission 辐射杂散

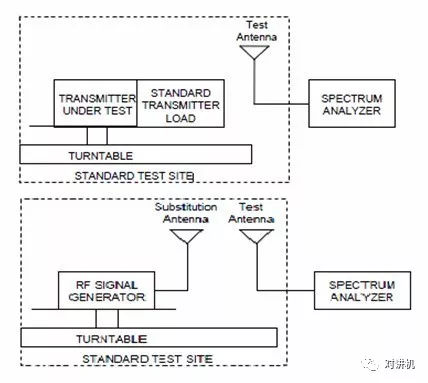

2.5.1 测试布置图：

2.5.2 测试限值：

12.5KHz信道间隔需要小于-20dBm，25KHz信道间隔需要小于-13dBm。

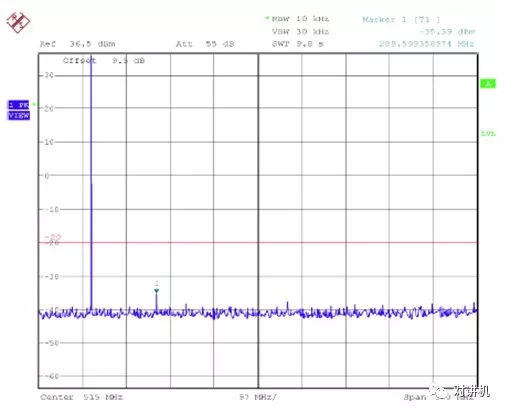

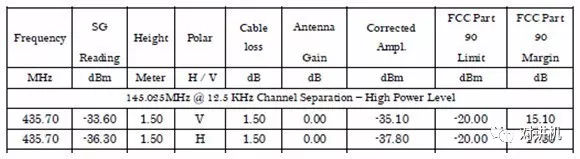

2.5.3 摩尔实验室实际测试案例展示：

2.6 §2.1053,90.210 Spurious Emission At Antenna Terminals 传导杂散

2.6.1 测试布置图：

2.6.2 测试限值：

12.5KHz信道间隔需要小于-20dBm，25KHz信道间隔需要小于-13dBm。

2.6.3 摩尔实验室实际测试案例展示：

2.7 §2.1055,90.213 Frequency Stability 频率稳定度

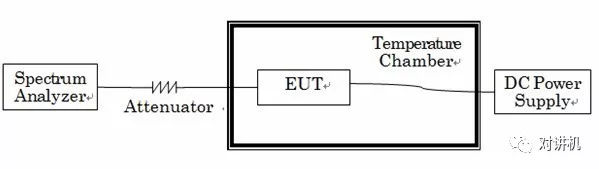

2.7.1 测试布置图：

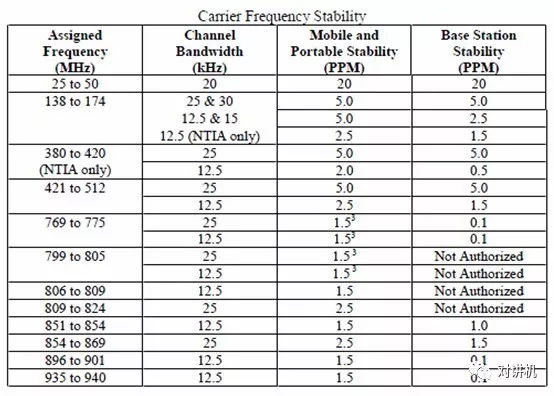

2.7.2 测试限值：

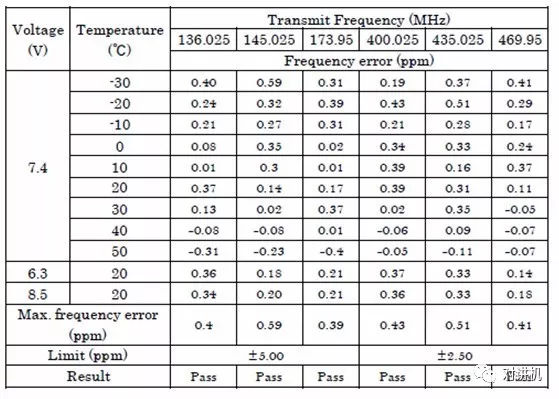

2.7.3 摩尔实验室实际测试案例展示：

2.8 §90.214 Transient Frequency Behavior 发射频率特性

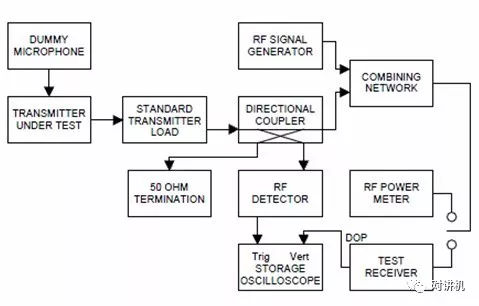

2.8.1 测试布置图：

2.8.2 测试限值：

2.8.3 摩尔实验室实际测试案例展示：

需要特别说明的是：在针对对讲机的FCC认证中，也可能会涉及到比吸收率（SAR）部分的测试要求，这部分所遵循的标准为FCC OET65。

咋样，能看明白不？所以一台合格的对讲机是要经过好多道工序测试的！
