Altium designer Silkscreen Over Component Pads

在画pcb的时候,执行设计规则检查的时候总会出现Silkscreen Over Component Pads这个问题,该问题的意思是丝印层的文字和元件焊盘重合或者挨着很近。

解决办法1:

修改规则,在design-rule中选择Silkscreen Over Component Pads选项,将距离改为0mil即可。


大部分网上的做法都是如此,但实际上这是一种治标不治本的做法,因为这样改虽然通过了编译,但是在实际做板子过程中还是有这个问题,那么厂家的做法是优先保证焊盘,把重合的地方的丝印文字删除,也就是很可能你拿到手的是一块毫无标注的pcb,这对焊接元器件造成了难度。


因此第二种做法就是从本质上解决这种现象。

解决办法2:


修改丝印层字体大小:text的字体选择有两种,truetype和stroke ,前者的字体更小,后者的字体更打大,画pcb时默认是选择stroke字体,这时我们可以修改字体为truetype,下图是如何批量修改字体:

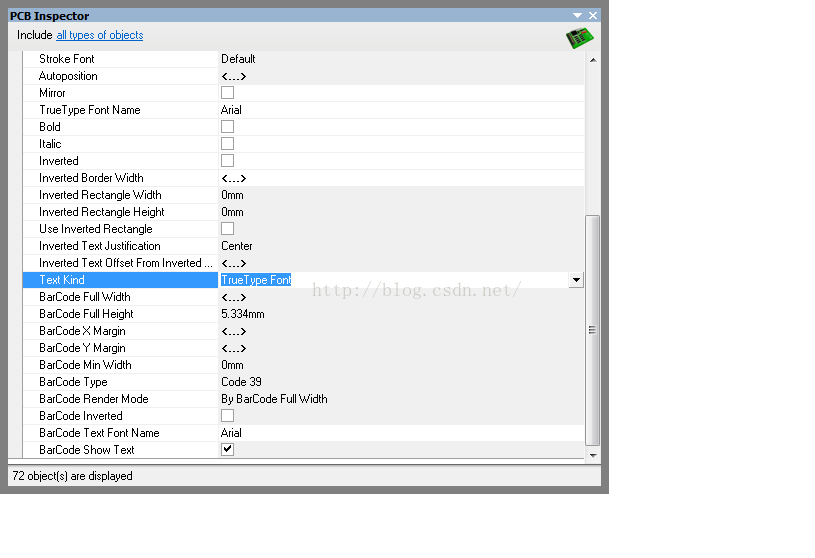

首先选中一个text,然后右键选择find similar objects ,打开对话框,把最底下的几个复选框都勾上。确定然后弹出一个属性框,如下图所示


在text kind选择truetype 即可。


转载于:https://www.cnblogs.com/sichenzhao/p/9320433.html
