SolidEdge 工程图中如何给零件添加纹理或贴图

最新推荐文章于 2020-11-02 13:28:44 发布
最新推荐文章于 2020-11-02 13:28:44 发布
阅读量1.6k 收藏
点赞数

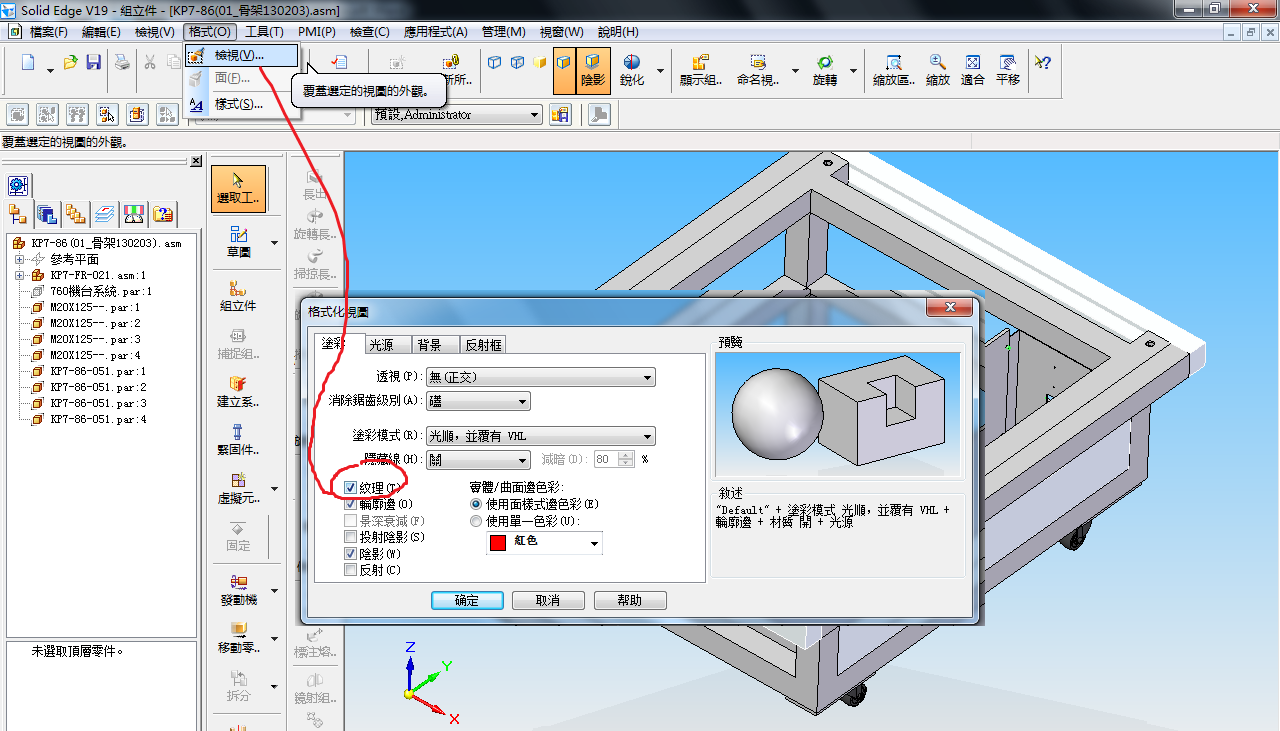

格式-检视-勾选纹理

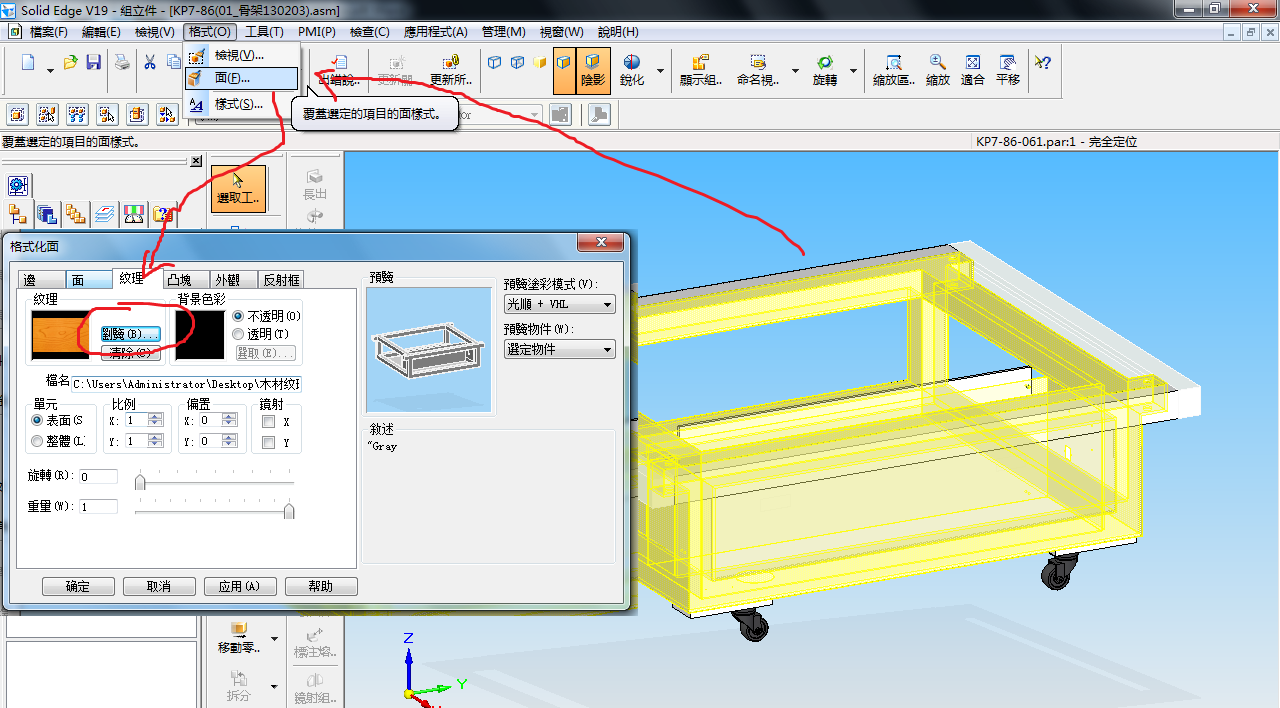

选中一个零件之后，点击格式-面，在纹理选项卡中找到纹理的贴图



最后效果如下图所示，如果不勾选检视纹理，则虽然的确贴图了，但是不显示出来给你看。如果贴图文件没了，也不会显示。
