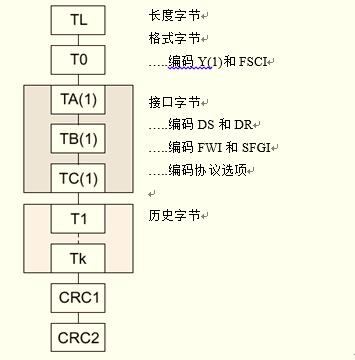

ATS结构包括长度字节TL、格式字节T0、接口字节TA(1)、接口字节TB(1)、接口字节TC(1)及历史字节，ATS结构图如下：

长度字节TL

给出ATS响应的长度，包括TL字节，但不包含两个CRC字节，且ATS不能超出FSD的大小，因此TL的最大值应不超过 FSD-2。

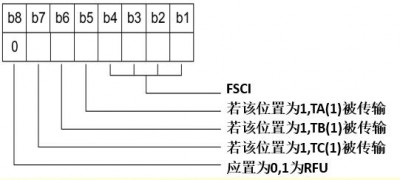

格式字节T0

T0:可选，只要出现，长度字节TL就会>1。FSCI用于编码FSC，即PICC可接收的最大帧长，缺省值为2，即32字节。FSC的编码等于FSD(之前)的编码。

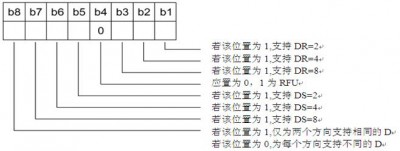

接口字节TA(1)

TA(1):决定参数因子D、编码 DS(发送因子)和DR(接收因子)。

• 最高有效位b8编码了为每个方向处理不同除数的可能性。当该位被置为1时，PICC不能为每个方向处理不同除数。
• 位b7到b5为PICC到PCD方向编码了PICC的位速率能力，称为DS。其缺省值应为(000)b。
• 位b4被置为(0)b，其他值为RFU。
• 位b3到b1为PCD到PICC方向编码了PICC的位速率能力，称为DR。其缺省值应为(000)b。

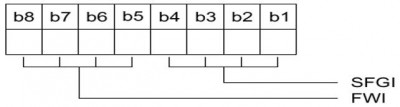

接口字节TB(1)

TB(1):编码FWT(帧等待时间)和SFGT(启动帧保护时间)。

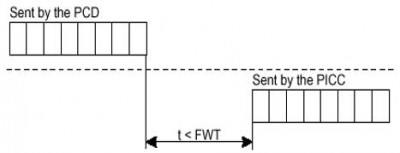

FWT：PICC在PCD帧结束后，开始其响应帧的最大时间(可扩展)

SFGT：在发送了ATS之后，准备接收下一个帧之前，PICC所需的特定保护时间。

FWT=(256×16/fc)×2^FWI         SFGT=(256×16/fc)×2^SFGI

其中：因FWI、SFGI的范围为0-14,所以 302us<= FWT、SFGT <=4949ms,FWT默认为4.8ms,SFGT为302us 。

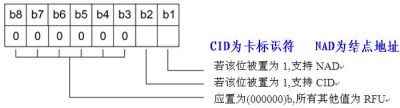

接口字节TC(1)

TC(1):编码协议选项

b2b1位：定义了在PICC支持的开端字段中的可选字段。允许PCD跳过已被指出被PICC支持的字段，但PICC不支持的字段应不被PCD传输。

历史字节

历史字节是可选项，包含了通用信息。ATS的最大长度(TL)给出了历史字节的最大可能数目。
