14443-2标准

前言

ISO（国际标准化组织）和 IEC（国际电工委员会）构成了全球标准化的专业体系。 作为 ISO 或 IEC 成员的国家机构通过各自组织设立的技术委员会参与国际标准的制定，以处理特定的技术活动领域。 ISO 和 IEC 技术委员会在共同感兴趣的领域开展合作。 其他政府和非政府国际组织也与 ISO 和 IEC 合作参与了这项工作。 国际标准是根据 ISO/IEC 指令第 3 部分给出的规则起草的。在信息技术领域，ISO 和 IEC 成立了联合技术委员会 ISO/IEC JTC 1。联合通过的国际标准草案 技术委员会已分发给国家机构进行投票。 作为国际标准的发布需要至少 75% 的投票国家机构的批准。 请注意 ISO/IEC 14443 本部分的某些要素可能是专利权的主题。 ISO 和 IEC 不负责识别任何或所有此类专利权。 国际标准 ISO/IEC 14443-2 由 ISO/IEC JTC1 信息技术联合技术委员会 SC 17 身份证及相关设备小组委员会制定。 ISO/IEC 14443 由以下部分组成，总标题为：识别卡 — 非接触式集成电路卡 — 感应卡： — 第 1 部分：物理特性 — 第 2 部分：射频功率和信号接口 — 第 3 部分：初始化和 防冲突——第 4 部分：传输协议 ISO/IEC 14443 本部分的附录 A 仅供参考

介绍

ISO/IEC 14443 是描述 ISO/IEC 7810 中定义的身份证参数以及此类卡在国际交换中的使用的一系列国际标准之一。 ISO/IEC 14443 的这一部分描述了感应卡和接近耦合设备之间两种类型的非接触式接口的电气特性。 该接口包括电源和双向通信。 ISO/IEC 14443 的这一部分并不排除在卡上纳入其他标准技术，例如附录 A 中引用的技术。非接触式卡标准涵盖 ISO/IEC 10536（紧耦合卡）中体现的各种类型， ISO/IEC 14443（邻近卡）、ISO/IEC 15693（邻近卡）。 这些分别用于在距离相关联的耦合设备非常近、附近和较远的情况下运行

识别卡 — 非接触式集成电路卡 — 感应卡 — 第 2 部分：射频功率和信号接口

1 范围

ISO/IEC 14443 的这一部分规定了为邻近耦合设备 (PCD) 和邻近卡 (PICC) 之间的电源和双向通信提供的字段的特性。 ISO/IEC 14443的这一部分应与ISO/IEC 14443的其他部分结合使用。ISO/IEC 14443的这一部分没有规定产生耦合场的方法，也没有规定遵守电磁辐射和人体暴露规定的方法 这可能因国家/地区而异。 2 规范性引用文件 下列规范性文件包含的条款通过本文的引用构成了 ISO/IEC 14443 本部分的条款。对于注明日期的引用文件，任何这些出版物的后续修改或修订均不适用 。 然而，鼓励基于 ISO/IEC 14443 这部分的协议各方研究应用下述规范性文件最新版本的可能性。 凡是不注日期的引用文件，其最新版本适用。 ISO 和 IEC 成员保存当前有效的国际标准的登记册。 ISO/IEC 10373-6，识别卡 - 测试方法 - 感应卡 ISO/IEC 7816-2，识别卡 - 带触点的集成电路卡 - 第 2 部分：触点的尺寸和位置 ISO/IEC 14443-1， 识别卡 – 非接触式集成电路卡 – 感应卡 – 第 1 部分：物理特性。 ISO/IEC 14443-3，识别卡 – 非接触式集成电路卡 – 感应卡 – 第 3 部分：初始化和防冲突。

3 术语和定义

就 ISO/IEC 14443 本部分而言，适用以下术语和定义：

3.1

位持续时间

定义逻辑电平的时间，在该时间结束时开始新的位。

3.2

二进制相移键控

相移键控，相移为 180°，产生两种相位状态可能性

3.3

调制指数

定义为 [a-b]/[a+b]，其中 a 和 b 分别是峰值和最小信号幅度。 该指数的值可以用百分比来表示。

3.4

NRZ-L

位编码方法，其中位持续时间期间的逻辑电平由通信介质的两个定义的物理状态之一表示。

3.5

副载波

频率fs的信号用于调制频率fc的载波。

3.6

曼彻斯特

位编码方法，其中位持续时间期间的逻辑电平由通信介质的两个定义的物理状态的序列表示。 序列中物理状态的顺序定义了逻辑状态。

3.7

TR0

PCD 传输结束和 PICC 子载波生成开始之间的保护时间。

3.8

TR1

PICC 子载波生成开始和 PICC 子载波调制开始之间的同步时间。

4 符号（和缩写术语）
ASK 幅移键控
BPSK 二进制相移键控
fc 工作场频率（载波频率）
fs 副载波调制频率
NRZ-L 不归零，（L 为电平）
OOK 开/关键控
PCD接近耦合装置
人保感应卡
RF射频

5 感应卡的初始对话

PCD 和 PICC 之间的初始对话应通过以下连续操作进行： ——通过 PCD 的 RF 操作场激活 PICC

- PICC 应静静地等待来自 PCD 的命令
- PCD 传输命令
- PICC 发送响应
这些操作应使用以下条款中指定的射频功率和信号接口。

6 功率传输

PCD 应产生一个激励 RF 场，该 RF 场耦合到 PICC 以传输功率，并应进行调制以进行通信。

6.1 频率

RF 工作场的频率 fc 应为 13.56 MHz ±7 kHz。

6.2 工作场

最小未调制工作场应为 Hmin，值为 1.5 A/m rms。 最大未调制工作场应为 Hmax，值为 7.5 A/m rms。 PICC 应按预期在 Hmin 和 Hmax 之间连续运行。 PCD 应在制造商指定的位置（工作体积）产生至少 Hmin 且不超过 Hmax 的场

此外，PCD 应能够在制造商指定的位置（工作体积）为任何单个参考 PICC（在 ISO/IEC 10373-6 中定义）供电。 PCD 在任何可能的 PICC 位置都不应产生高于 ISO/IEC 14443-1（交变磁场）中规定值的磁场。 ISO/IEC 10373-6 中定义了 PCD 操作区域的测试方法

7 信号接口

下面的章节描述了两种通信信号接口，Type A 和 Type B。 在检测到类型 A 或类型 B 的 PICC 存在之前，PCD 应在空闲时在调制方法之间交替。在通信会话期间，只有一个通信信号接口可以处于活动状态，直到 PCD 去激活或移除 PICC。 随后的会话可以使用任一调制方法进行。 图 1 是以下条款中描述的概念的说明

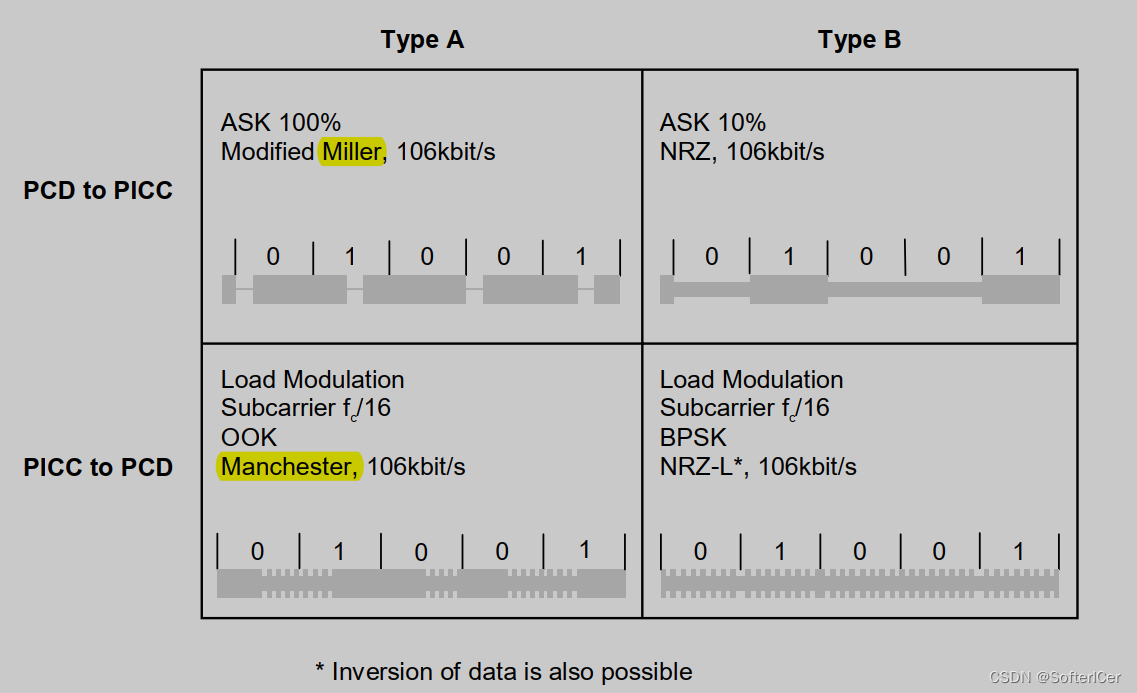

 图 1 — A 型和 B 型接口的通信信号示例

ASK 100% Modified Miller, 106kbit/s

Load Modulation Subcarrier f c/16 OOK Manchester, 106kbit/s

8 通讯信号接口A型

8.1 PCD 与 PICC 的通信

8.1.1 比特率

初始化和防冲突期间的传输比特率应为fc/128（~106 kbit/s）。

8.1.2 调制

从 PCD 到 PICC 的 fc/128 比特率通信应使用 RF 工作场 ASK 100% 的调制原理来创建“暂停”，如图 2 所示。PCD 场的包络应单调减小到小于 小于其初始值 HINITIAL 的 5%，并且在超过 t2 的时间内保持小于 5%。 该信封应符合图 2 的要求。



如果 PCD 场的包络不单调递减，则局部最大值与在局部最大值之前通过相同值的时间之间的时间不应超过 0.5 µs。 这仅适用于局部最大值大于 HINITIAL 的 5% 的情况。 超调量应保持在 HINITIAL 的 90% 和 110% 以内。 PICC 应在场超过 HINITIAL 的 5% 之后和超过 HINITIAL 的 60% 之前检测“暂停结束”。 图 3 显示了“暂停结束”的定义。 该定义适用于所有调制包络时序。

8.1.3 位表示和编码
定义了以下序列：
- 序列 X：在比特持续时间一半的时间后，将发生“暂停”。
- 序列 Y：在整个比特持续时间内，不应发生调制。
- 序列 Z：在位持续时间开始时，应发生“暂停”。
上述序列应用于编码以下信息：

- 逻辑“1”：序列X
——逻辑“0”：序列 Y，但有以下两个例外：
i) 如果有两个或多个连续的“0”，则应从第二个“0”开始使用序列 Z。
ii) 如果“帧开始”后的第一位为“0”，则应使用序列 Z 来表示
这个以及紧随其后的任何“0”。
- 通讯开始：序列 Z。
- 通讯结束：逻辑“0”后跟序列 Y。
- 无信息：至少有两个序列 Y。
