s120面板控制调速_S120变频器控制单元版本升级操作-已上机验证

西门子SINAMICS系列驱动产品，更新非常之快！每年都会有大量新版本或者新型号产品问世。而用户生产线上使用的设备，在正常的生命周期内，一般不会主动进行设备升级改造。但为了应对突发设备故障，往往会在后期采购储备一些易损备件。因此在实际工作中，经常会遇到如下的情况。

新购的控制单元备件为CU320-2DP V4.7，而生产线在用的S120变频器的控制单元为CU320-2DP V4.4。如果要更换新的控制单元，就需要对原有项目进行升级操作。

下面小编就详细介绍一下S120控制单元的离线升级操作要点。本次升级操作采用的是西门子STARTER V4.4传动调试软件。

第一步、离线升级项目文件1、打开原有的备份项目文件，选中要升级的驱动对象，点击鼠标右键，选择Target device->upgrade device version/characteristic。

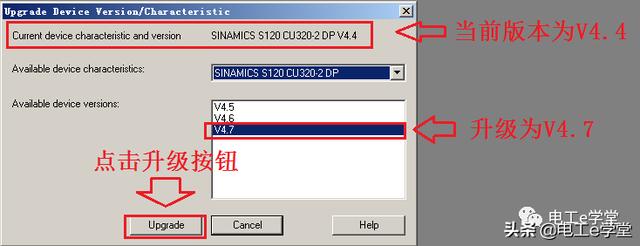

2、原有项目的控制单元版本为 V4.4，替换的新控制单元版本为V4.7。点击 upgrade 按钮。

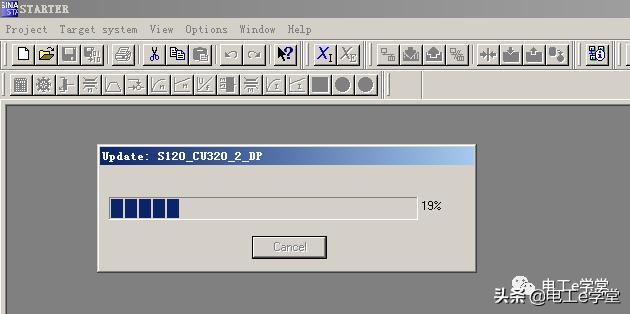

3、升级进行中。

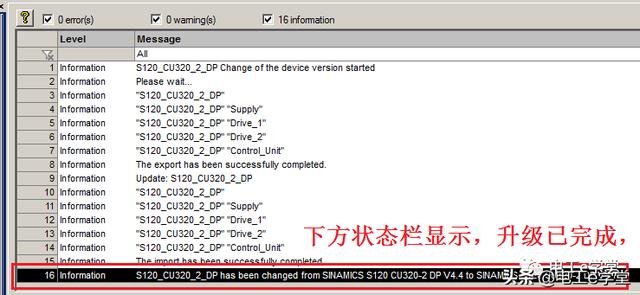

4、升级完成后，下方状态栏中会显示升级已完成，控制单元版本已经由V4.4升级为V4.7。

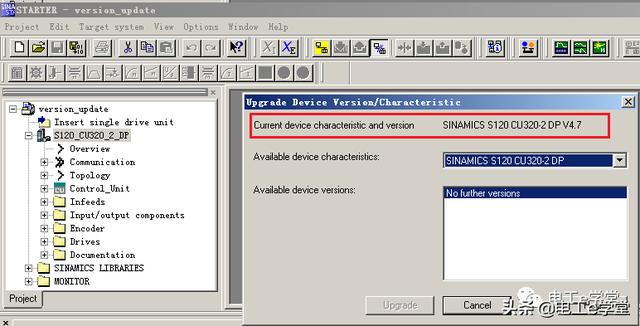

5、检查确认驱动对象的当前版本为V4.7，编译保存离线项目文件。

第二步、更换控制单元硬件

1、安装新的控制单元CU320-2 DP V4.7硬件，连接外部接线，确认无误后送电。

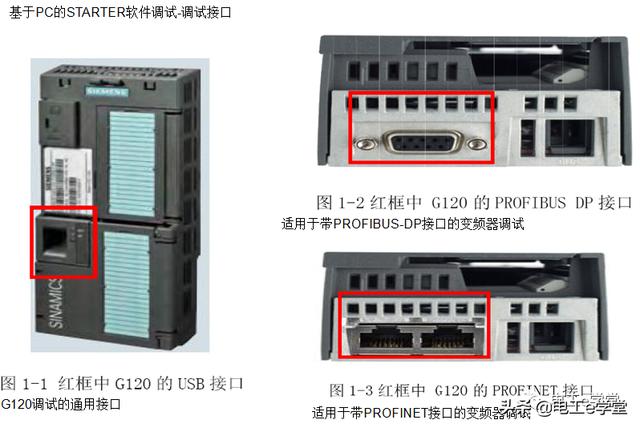

2、SINAMICS 产品基于PC的调试接口有USB、RS232，DP，PN，RJ45以及路由模式，需根据实际情况选择和设置在线通讯接口。

第三步、在线下载项目

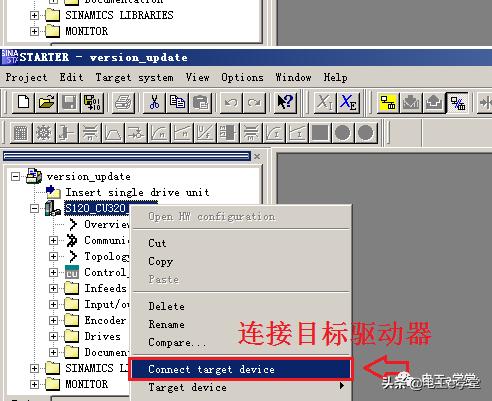

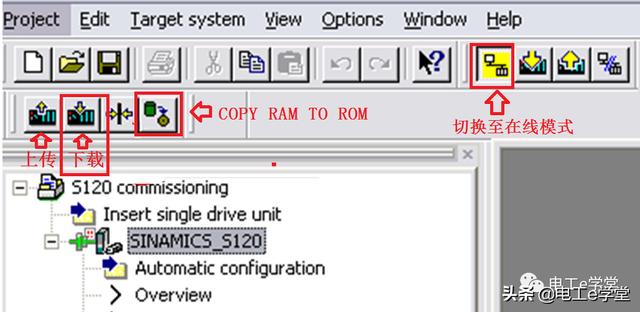

1、STARTER软件中打开版本升级后的项目文件，选中驱动对象，点击鼠标右键，将项目文件切换至在线模式。

2、下载升级后的项目数据。

3、执行RAM to ROM拷贝。

至此，项目升级完成。
注意：如果项目采用了PLC与S120驱动装置的DP通讯，则PLC的硬件组态也需要作相应的修改，并需要手动配置DP通讯报文。

(本文为“电工e学堂”原创作品，如需转载请注明出处！)
