电表分为单相电表和三相电表，接线方法又为直入式和互感式，现在我们分电表种类和接线方法，来讲解电表接线。

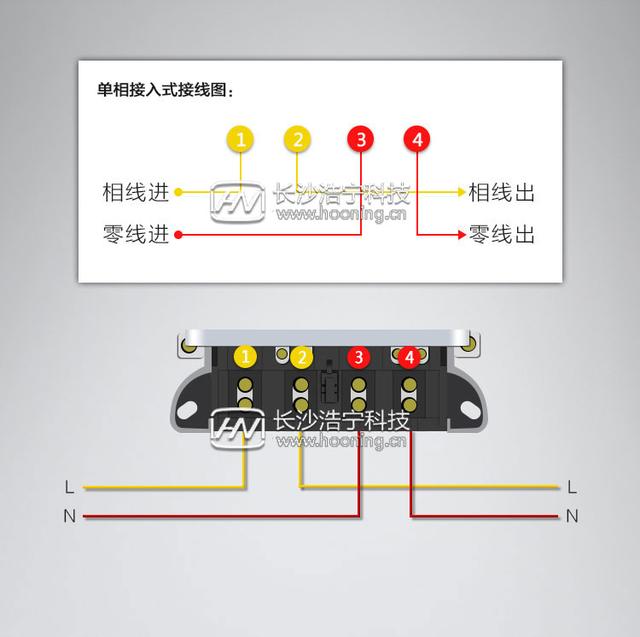

单相电表直入式接线方法：

家用单相电表的接线必须是左火L，右零N，左边火线进，火线出，右边零线进，零线出标准的规范，单相电表的接线已经有标准规范了，1、3进，2、4出。

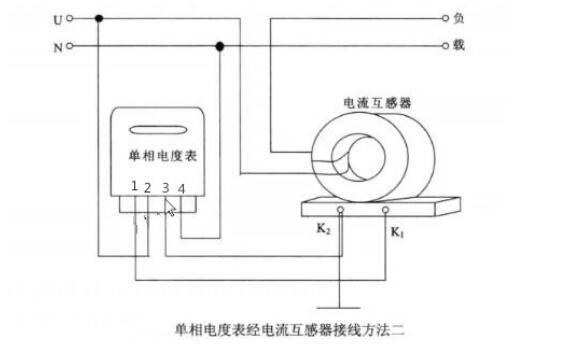

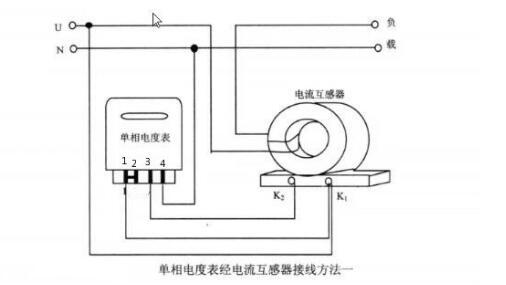

单相电表互感式接线方法：

有连片的

火线连接到互感器K1并联到电表的1号进线口，K1再并联火线缠绕互感器的连线，K2接零线3号口入，4号口直接解零线出。

无连片的

K1接电表1号口， k2接电表3号口，零线接入4号口，火线缠绕互感器出来到负载

注意：如果单相电表内的连接片没有断开，K2是禁止接地的，要是电表内的连接片已经拆除，那么K2应该接地。

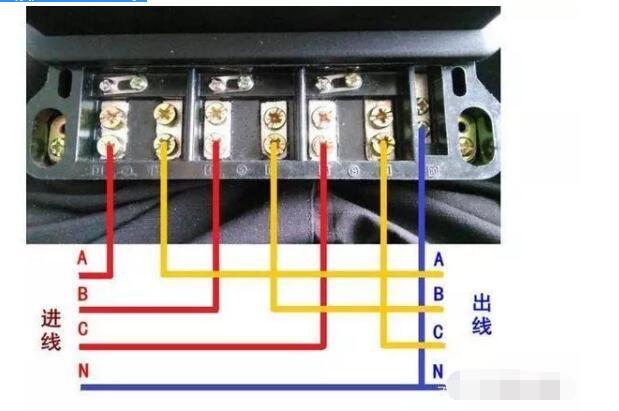

三相电表直入式接线方法：

1、3接线柱;4、6接线柱;7、9接线柱分别为A、B、C三相电流线圈，1、4、7接线柱接电源侧A、B、C。3、6、9接线柱接负载。2、5、8接线柱为电压线圈。10、11接线柱接零线N。

了解更多电表出厂报价，来浩宁电表网，威胜、华立、科陆等品牌电表，我们厂家直接拿货，减少中间价，价格优惠！

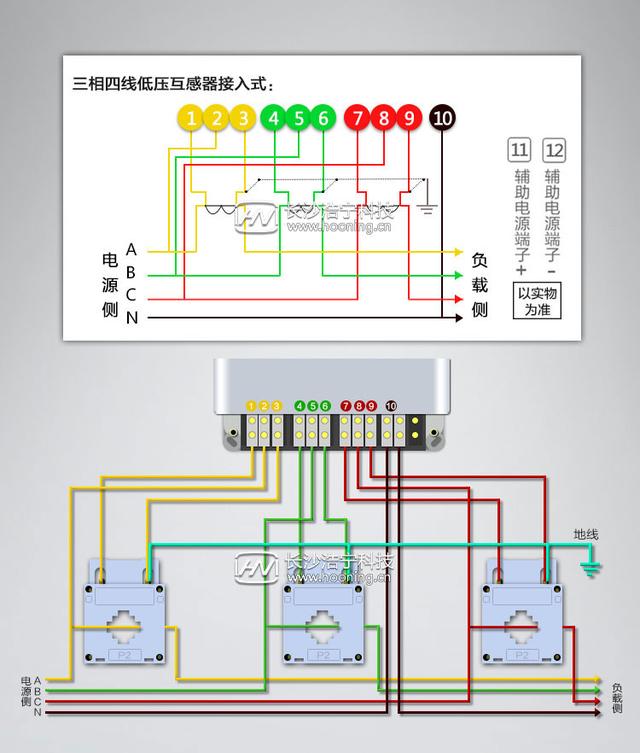

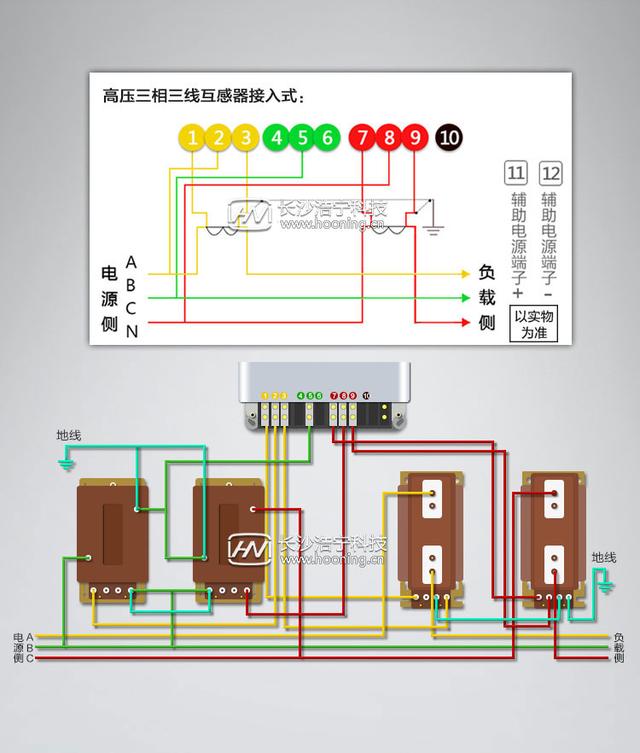

三相电表互感式接线方法：

A黄线，电压线接入2号口，电流线经过第1个电流互感器S1接入1号口输入，S2接入3号口输出

B绿线，电压线接入5号口，电流线经过第2个电流互感器S1接入4号口输入，S2接入6号口输出

C红线，电压线接入8号口，电流线经过第3个电流互感器S1接入7号口输入，S2接入9号口输出

N黑线一般代表零线，直接接入10号口。

A电流线经过互感器S1接入1号口，3号口经过S2输出，电压线接入2号口。

B电压线接入5号口，电流线直接接负载

C电流线经过互感器S1接入7号口，9号口经过S2输出，电压线接入8号口。
