简介：光电定位仪作为一种高精度的光学定位设备，在航天、军事和科研等领域拥有非接触、高速和高精度的优势。本设计项目集成了光电传感器、图像处理、信号处理、控制系统设计、通信协议、软件开发、实时操作系统、机械结构与光学设计、仿真工具以及结果验证与调试等多个IT知识点。通过本项目的实践指南，学生和工程师能够掌握如何设计和实现一个完整的光电定位仪系统。

1. 光电定位仪的设计理念与应用领域

在当前快速发展的信息时代，精确的定位技术是许多高技术领域不可或缺的一部分。光电定位仪，作为一种利用光电效应实现精确测量位置和运动状态的设备，已经广泛应用于多个行业。本章将深入探讨光电定位仪的设计理念，并分析其在不同领域的应用。

1.1 设计理念

光电定位仪的设计理念基于精确、快速响应和稳定性，其核心在于将光学与电子技术相结合，通过光的传播和接收来计算目标的位置。设计者追求的是在尽可能小的体积内集成高精度的传感器，并通过先进的信号处理技术，提升设备的定位性能。

1.2 应用领域

光电定位仪的应用范围极广，从工业生产到医疗检测，从消费电子到科研探索，都能见到它的身影。例如，在工业自动化领域，光电定位仪可以用于流水线上的部件精确定位，从而提升生产效率和产品的一致性；在医疗领域，精准的定位技术则是手术机器人等设备的基础。

1.3 设计与应用的平衡

设计光电定位仪时，需平衡技术复杂度和应用的便捷性。从选择合适的光电传感器到制定高效的信号处理算法，每一步都需要兼顾成本与性能。同时，考虑到不同应用领域的特定需求，定制化设计是提升光电定位仪竞争力的关键。

总结来说，光电定位仪的设计理念是追求高精度、高稳定性和易用性，其应用领域广泛，设计者需要在技术与应用之间找到合适的平衡点。接下来的章节将深入介绍光电传感器、图像处理、控制系统等关键技术，并探讨它们在光电定位仪中的应用。

2. 光电传感器原理及应用

光电传感器是光电定位系统中的核心组件，它通过将光信号转换成电信号来实现物体的识别、检测和定位。本章节将深入探讨光电传感器的基本工作原理，分析其关键性能参数，并通过实际应用案例来阐述其在不同行业中的应用。

2.1 光电传感器的基本工作原理

光电传感器利用光电器件接收光线并将其转换为电信号。这一转换过程基于光电效应，即光子和物质相互作用而产生的电流效应。

2.1.1 光电效应与传感器类型

光电效应可分为内光电效应和外光电效应。内光电效应指的是光子进入半导体材料后释放电子，导致材料内部电荷分布发生变化，从而产生电流。例如，光电二极管和光电晶体管工作原理就是基于内光电效应。外光电效应则涉及光子能量使得电子从物体表面逸出，如光电倍增管。

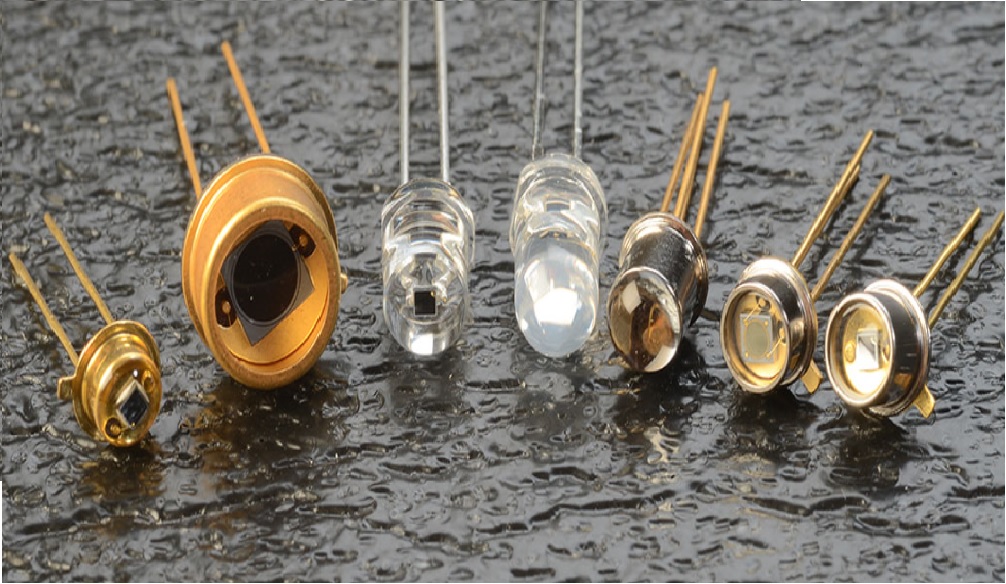

常见的光电传感器类型包括光电二极管、光电晶体管、光电二极管、光电池等。这些传感器类型的选择取决于特定应用的要求，如灵敏度、响应速度、成本和环境条件。

2.1.2 光电传感器在定位系统中的作用

在光电定位系统中，光电传感器通常用于捕捉目标物反射的光信号。传感器产生的电信号可被放大、处理，最后转化为目标物的位置信息。例如，在自动化装配线上，光电传感器可用来检测产品的存在、位置和运动方向，确保装配过程的准确性。

2.2 光电传感器的关键性能参数

为了确保光电传感器在复杂的应用环境中正常工作，必须了解和评估其关键性能参数。

2.2.1 灵敏度与响应速度

灵敏度指的是传感器对光强度变化的响应程度。高灵敏度传感器能在较低光照条件下工作，从而增强系统的检测范围和准确性。响应速度是指传感器从接收到光信号到输出电信号的转换时间。高速度响应传感器能够快速捕捉到快速移动物体的位置变化，是精确测量不可或缺的一部分。

2.2.2 信噪比与线性度

信噪比是信号强度与噪声强度的比值。高信噪比意味着传感器输出的信号更清晰，噪声干扰较小，因此提高了定位的准确性。线性度描述了传感器输出信号与输入光强度之间的线性关系。在理想情况下，传感器的输出应该与输入呈线性关系，实际中任何偏离都可能导致测量误差。

2.3 光电传感器在实际项目中的应用案例分析

光电传感器在工业自动化、医疗设备和其他高科技领域中扮演着重要的角色。通过分析这些应用案例，我们可以更好地理解传感器在实际工作中的表现。

2.3.1 工业自动化中的应用

在工业自动化领域，光电传感器常用于产品检测、距离测量和速度控制。例如，在制造包装线上，光电传感器可以识别产品是否正确包装或缺失。在半导体制造中，传感器用于精密对准。

2.3.2 医疗器械中的应用

在医疗器械中，光电传感器用于监测生理信号如心率、血氧饱和度等。例如，脉搏血氧仪就是利用光电传感器检测血液中氧气的含量变化，从而提供重要的健康数据。

以上分析展示了光电传感器在不同领域的广泛应用，并突出了其工作原理与关键性能参数在设计和优化中的重要性。这些基础概念的理解为后续深入讨论图像处理技术和控制系统设计提供了坚实基础。

3. 图像处理技术与信号处理

3.1 图像处理技术基础

3.1.1 图像采集与预处理

图像采集是图像处理的第一步，通常涉及到获取图像的硬件设备，比如摄像头。在光电定位仪中，图像采集的质量直接影响到定位的精确度。采集之后通常需要进行预处理以提高后续处理步骤的效率和准确率。

预处理一般包括灰度化、滤波去噪、直方图均衡化、边缘检测等步骤。例如，灰度化是将彩色图像转换为灰度图像，减少数据量的同时保留了足够的信息用于后续处理。滤波去噪是为了减少图像中的噪声，常见的去噪算法有高斯滤波、中值滤波和双边滤波等。直方图均衡化则是通过调整图像的对比度使图像看起来更加清晰。

下面是一个简单的灰度化和高斯滤波的Python代码示例：

import cv2
import numpy as np

# 读取图像
image = cv2.imread('example.jpg')

# 灰度化处理
gray_image = cv2.cvtColor(image, cv2.COLOR_BGR2GRAY)

# 高斯滤波处理
gaussian_image = cv2.GaussianBlur(gray_image, (5, 5), 0)

# 显示处理后的图像
cv2.imshow('Gray Image', gray_image)
cv2.imshow('Gaussian Image', gaussian_image)
cv2.waitKey(0)
cv2.destroyAllWindows()

在上述代码中， cv2.imread 用于读取图像文件， cv2.cvtColor 用于图像颜色空间的转换， cv2.GaussianBlur 用于图像的高斯模糊处理。其中， (5, 5) 是高斯核的大小， 0 代表核的标准差，设置为0时，高斯核的大小将决定标准差。

3.1.2 图像特征提取与分析

图像特征提取是从图像中提取有用信息的过程，这对于光电定位仪的定位准确性至关重要。常用特征包括边缘、角点、形状、纹理等。在定位系统中，边缘检测可以用于识别物体的轮廓，从而确定物体的位置。

Sobel算子是图像处理中常用的一种边缘检测方法。它结合了高斯平滑和微分求导两种方法，能够较好地提取图像中的水平或垂直边缘。

下面是一个Sobel边缘检测的代码示例：

# Sobel边缘检测
sobelx = cv2.Sobel(gaussian_image, cv2.CV_64F, 1, 0, ksize=5)
sobely = cv2.Sobel(gaussian_image, cv2.CV_64F, 0, 1, ksize=5)

# 结果转换为8位图像
sobelx = np.uint8(np.absolute(sobelx))
sobely = np.uint8(np.absolute(sobely))
sobel = cv2.addWeighted(sobelx, 0.5, sobely, 0.5, 0)

# 显示结果
cv2.imshow('Sobel X', sobelx)
cv2.imshow('Sobel Y', sobely)
cv2.imshow('Sobel', sobel)
cv2.waitKey(0)
cv2.destroyAllWindows()

在这个示例中， cv2.Sobel 函数用于计算图像中每个像素点的x方向和y方向的梯度强度。通过组合x方向和y方向的梯度强度，可以得到边缘的总体强度。

3.2 信号处理与滤波技术

3.2.1 数字信号处理基础

数字信号处理（DSP）是利用数字计算机对信号进行分析、处理和变换的技术。光电定位仪在采集到图像信息后，通常需要将其转换为电信号，再进行数字信号处理。这包括信号的采样、量化、编码、滤波等步骤。

在信号处理中，傅里叶变换是一种非常重要的分析工具，它可以将时域信号转换到频域进行分析。对于周期性信号，傅里叶变换能够揭示信号包含的频率成分和它们的幅度与相位信息。

3.2.2 滤波器设计与应用实例

滤波器设计是数字信号处理的核心内容之一。滤波器可以滤除不需要的频率成分，允许特定频率成分通过。在光电定位系统中，滤波器通常用于消除信号中的噪声成分，提高定位的精度。

常见的滤波器有低通、高通、带通和带阻滤波器。低通滤波器可以让低于某一截止频率的信号通过，而高通滤波器则允许高于截止频率的信号通过。带通滤波器允许某个频率范围内的信号通过，而带阻滤波器则阻断某个特定频率范围内的信号。

下面是一个简单的一维数字低通滤波器实现的示例：

def low_pass_filter(signal, filter_size):
    filtered_signal = np.zeros_like(signal)
    half_size = filter_size // 2
    for i in range(len(signal)):
        lower_bound = max(0, i - half_size)
        upper_bound = min(len(signal), i + half_size + 1)
        window = signal[lower_bound:upper_bound]
        filtered_signal[i] = np.mean(window)
    return filtered_signal

# 创建示例信号
time = np.linspace(0, 2*np.pi, 100)
signal = np.sin(time) + 0.5*np.random.normal(size=time.shape)

# 应用低通滤波器
filtered_signal = low_pass_filter(signal, filter_size=10)

# 绘制结果
import matplotlib.pyplot as plt

plt.plot(time, signal, label='Original Signal')
plt.plot(time, filtered_signal, label='Filtered Signal', color='red')
plt.legend()
plt.show()

在这段代码中， low_pass_filter 函数实现了简单的移动平均滤波器，它将信号中的每个值替换为其周围窗口内值的平均。 filter_size 参数决定了滤波器的窗口大小，窗口越大，滤波后的信号越平滑，但同时也会有更多的信号失真。

本章节通过图像采集与预处理、图像特征提取与分析、数字信号处理基础以及滤波器设计与应用实例四个小节，深入探讨了图像处理技术和信号处理的应用，为光电定位仪的设计与优化提供了坚实的技术基础。

4. 控制系统与通信协议

4.1 控制系统设计

4.1.1 控制系统的基本构成

控制系统是确保光电定位仪精确、高效运行的核心部分。它由多个相互连接和协调工作的组件构成，主要包含以下几个部分：

• 传感器 ：负责收集环境和设备状态的数据信息。
• 控制器 ：分析传感器数据，做出决策，并输出控制指令。
• 执行器 ：执行控制器的指令，驱动机械部件动作。
• 人机界面（HMI） ：提供操作员与系统交互的平台。
• 通信接口 ：连接各个部分，确保数据和指令可以正确传输。

控制系统的设计需要考虑实时性、可靠性、稳定性和易维护性，确保在整个工作周期内能高效地完成任务。

4.1.2 PID控制器的原理与调优

比例-积分-微分（PID）控制器是目前广泛应用于各种控制系统中的经典控制策略。PID控制器的工作原理是基于系统的当前误差值（P）、累积误差值（I）和未来误差变化率（D）来计算输出。

一个典型的PID控制回路包括以下部分：

• 比例项 （P）：反应当前误差，误差越大，输出越大。
• 积分项 （I）：累积误差，用于消除稳态误差。
• 微分项 （D）：预测未来误差的变化趋势，增强系统的稳定性。

调整PID参数（P、I、D的系数）以达到理想的控制效果是控制系统设计中的一个关键步骤。PID参数通常通过试错、Ziegler-Nichols方法或使用优化算法（如遗传算法）来调整。

4.2 通信协议应用

4.2.1 通信协议的基本分类与特点

通信协议是保证不同设备之间能够有效交换信息的标准和规则。在光电定位仪中，常见的通信协议分为两大类：串行通信和网络通信。

• 串行通信协议 （如RS-232、RS-485）适用于短距离、点对点的通信，具有成本低、实现简单的特点。
• 网络通信协议 （如TCP/IP、Modbus TCP）适用于局域网或广域网环境，可以支持多设备通信和远距离传输。

每种协议都有其特定的应用场景和性能参数，如波特率、数据位、停止位、奇偶校验等。

4.2.2 常见通信协议在光电定位仪中的应用

在实际应用中，光电定位仪可能需要与其他设备或管理系统进行通信。以下是几种常见的通信协议及其在光电定位仪中的应用实例：

• Modbus协议 ：广泛用于工业自动化领域，尤其适合于控制器和传感器之间的数据交换。通过Modbus RTU或Modbus TCP，可以实现稳定的通信和数据采集。
• CAN（Controller Area Network） ：常用于汽车电子或实时控制系统中。由于其高可靠性和高效率的通信，CAN协议在复杂的工业环境中尤为受欢迎。

实现通信协议时，需要根据具体需求选择合适的协议，并通过编程实现协议中规定的帧结构、校验机制等。实际编程中，可能需要使用到特定的通信库或者硬件接口。

代码块展示了一个使用Modbus协议与设备通信的简单示例：

# 使用python的pymodbus库进行Modbus通信
from pymodbus.client.sync import ModbusTcpClient

# 创建Modbus TCP客户端
client = ModbusTcpClient('***.***.*.***', port=502)

# 尝试连接
connection = client.connect()

if connection:
    # 读取保持寄存器的值
    rr = client.read_holding_registers(address=10, count=10, unit=1)
    if not rr.isError():
        # 处理读取到的数据
        pass
    else:
        # 处理读取过程中的错误
        pass
    # 断开连接
    client.close()
else:
    # 处理连接失败的情况
    pass

在上述代码中，创建了一个Modbus TCP客户端用于连接到IP地址为' . . . **'的设备，并尝试读取其保持寄存器的值。程序会检查连接和读取过程中的错误，并适当处理。

此外，还应考虑到通信协议的安全性，例如使用加密和认证机制来保护数据传输过程中的隐私性和完整性。

5. 软件开发、机械设计与系统测试

5.1 软件开发语言与环境

5.1.1 开发语言选择与环境搭建

在开发光电定位仪的过程中，软件开发语言的选择对于系统的性能和可靠性至关重要。通常情况下，C/C++、Python和Java是较为常见的选择。C/C++因其高效率和直接硬件访问的能力被广泛用于嵌入式开发和操作系统级别，而Python因其快速开发的特性适用于数据处理和算法原型开发。Java则在跨平台和网络应用方面有优势。

环境搭建也是软件开发的第一步，它包括安装开发工具链（如编译器、调试器、版本控制软件）、配置项目依赖和构建系统。以C/C++为例，开发者可能会选择使用如Eclipse、Visual Studio或CLion等集成开发环境(IDE)来简化开发流程。同时，针对项目的依赖管理，可以利用如vcpkg（Visual Studio）或apt-get（Linux）这样的包管理器。

5.1.2 软件架构设计与模块划分

软件架构设计是确保系统可扩展性、维护性和性能的关键步骤。光电定位仪软件架构通常包含数据采集、图像处理、用户界面、网络通信等多个模块。数据采集模块负责与传感器进行交互，图像处理模块关注图像分析与目标识别，用户界面模块提供用户操作界面，网络通信模块则负责与其他系统组件的数据交换。

良好的模块划分可以降低代码之间的耦合度，提高代码复用率，便于后期的维护与升级。例如，可以采用MVC（模型-视图-控制器）模式对软件功能进行合理划分，确保数据的正确流动和处理，并为用户操作提供直观响应。

5.2 实时操作系统（RTOS）应用

5.2.1 实时操作系统的特点与选择

实时操作系统（RTOS）是针对实时控制需求设计的操作系统。其主要特点包括任务调度的可预测性、快速响应外部事件、资源管理的高效性等。在选择RTOS时，需要考虑任务的响应时间要求、系统的复杂度、支持的硬件平台以及社区和供应商提供的技术支持。

市面上的RTOS有很多，比如FreeRTOS、VxWorks、RT-Thread等。每种RTOS都有自己的特点，如FreeRTOS是轻量级、开源的，适合资源受限的嵌入式设备；VxWorks则是商业软件，功能强大且在工业控制领域有广泛应用。

5.2.2 RTOS在嵌入式系统中的应用实例

在实际的应用中，RTOS可以帮助开发者实现对设备的精确控制。例如，在光电定位仪中，系统的传感器数据采集模块需要非常精确的定时控制以保持数据的同步。通过在RTOS上创建高优先级的任务，可以确保数据采集任务在指定时间内准时执行。

除此之外，利用RTOS提供的消息队列、信号量、互斥锁等同步机制，可以保证多任务环境下任务之间的协调工作，防止数据竞争和死锁等问题的出现。在开发过程中，开发者需要理解RTOS的工作原理，并且熟练掌握其API的使用，这样才能有效利用RTOS的优势。

5.3 机械结构与光学设计

5.3.1 机械结构设计原则与材料选择

机械结构的设计原则是确保整个光电定位仪的稳定性和精确性。设计时需考虑到设备的力学特性、温度稳定性、尺寸限制等因素。机械设计要注重材料的选择，高精度设备通常选用热膨胀系数低、强度高、重量轻的材料，如铝合金、碳纤维等。

除了材料选择，还需要关注装配精度和耐用性。例如，精密定位装置可能需要无摩擦轴承、精密滚珠丝杆和高分辨率编码器等组件来提升定位精度。结构设计过程中，可通过有限元分析(FEA)来模拟各种工作状态下的受力情况，以优化设计。

5.3.2 光学系统设计要点与优化策略

光学系统的设计是确保光电定位仪精准测量的关键。光学设计需要考虑到光源选择、透镜与镜片的材质、焦距和光路布局。光源需选择稳定性高、寿命长、光束质量好的激光器或LED。透镜和镜片的选择则根据应用需求，可能需要低色散、高透光率的材质。

为了提高系统的光学性能，设计中还需注意光路的保护和清洁，防止尘埃和杂散光对测量结果的干扰。同时，采用光学涂层可以提高透镜的反射率或透光率，减小鬼像、散射等不良光学现象。在设计阶段，通过模拟软件进行光学仿真，可以发现设计中的潜在问题并进行优化。

5.4 系统建模与仿真工具

5.4.1 建模工具的选择与应用

系统建模是软件和硬件协同工作前的重要步骤，它可以帮助设计者在实际生产前验证设计的合理性。对于光电定位仪来说，建模包括机械结构、光学系统、控制系统等多个方面。常用的建模工具如MATLAB/Simulink、SolidWorks、ZEMAX等。

MATLAB/Simulink可以用于算法和控制系统的建模与仿真，而SolidWorks适用于机械结构设计的三维建模。ZEMAX则是专业光学设计软件，适用于光学系统的建模。通过这些工具，可以在不制造实物的情况下预测系统的性能，进行参数的优化。

5.4.2 仿真测试与结果分析

仿真测试是在虚拟环境中对系统进行一系列的操作和实验，以评估其性能和稳定性。这一过程通常包括参数扫描、敏感度分析、故障模拟等。通过仿真测试，可以观察到系统在不同条件下的反应，发现设计中的漏洞或性能瓶颈。

仿真结果需要通过专业的分析手段进行解读，比如通过绘制性能曲线、统计分析报告等方式来展示。工程师根据这些分析结果，可以对系统设计进行调整和优化。这个过程可能会反复多次，直到达到设计目标为止。

5.5 结果验证与调试过程

5.5.1 实验测试方案设计

实验测试是验证光电定位仪设计成功与否的最后一个环节。测试方案设计需要全面考虑测试的目的、方法、环境条件、测试设备和人员等因素。测试目的可能包括验证定位精度、系统响应时间、耐用性、抗干扰能力等。

通常，测试方案会包括一系列的测试案例，涵盖设备的正常使用范围和极端条件。测试方法应结合实际应用场景，可能包括自动化测试脚本、手动测试步骤等。测试环境条件需要尽量模拟实际使用环境，以确保测试结果的有效性。

5.5.2 调试过程中的问题诊断与解决方案

调试过程是发现和解决光电定位仪在开发过程中出现的问题。问题诊断是通过观察系统行为、分析错误日志、使用调试工具等方法来确定问题所在。调试工具可能包括逻辑分析仪、示波器、调试软件等。

问题解决策略需要结合具体的问题来制定。例如，如果定位不准可能是由于传感器校准不正确，解决方法是重新进行传感器标定。如果系统响应慢，可能是由于软件算法效率低，解决方法是优化算法或更换更高效的硬件。调试过程中，记录问题和解决方案对于后续的系统维护和升级至关重要。
