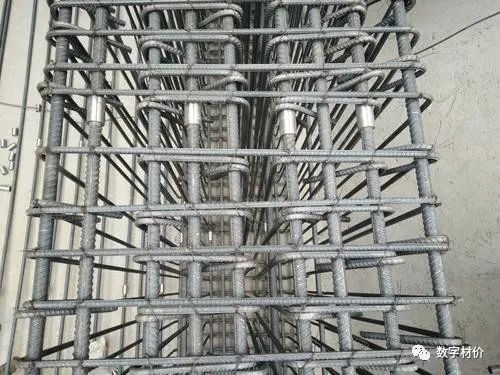

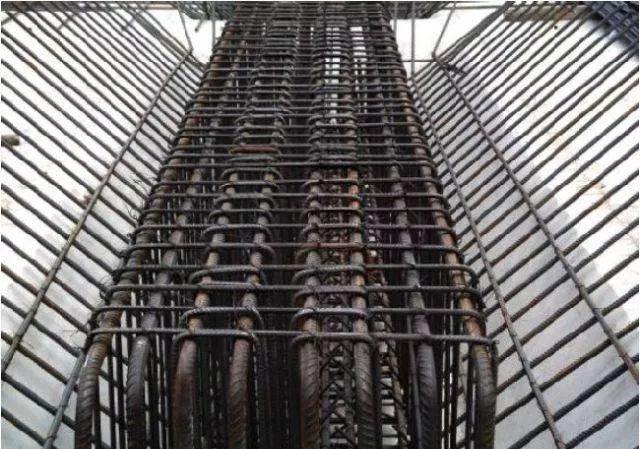

在钢筋混凝土结构工程中，有许多形状各异、功能不同的钢筋，比如纵筋、分布筋、拉结筋、箍筋、弯起钢筋、架立筋、马凳筋等等，这些钢筋共同组成了结构构件的钢筋骨架，共同发挥各自的作用。

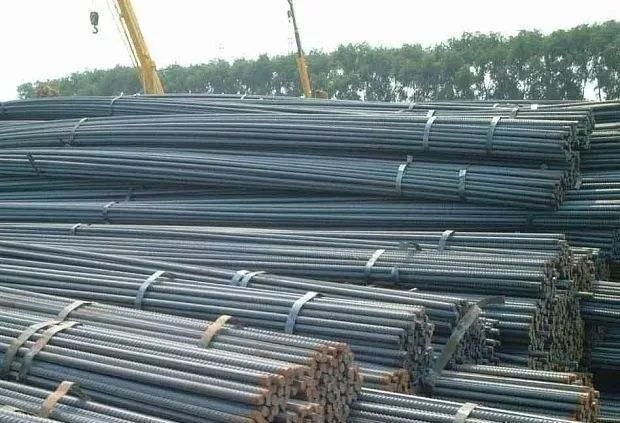

但是从钢筋厂家运进施工现场的钢筋可不是这个样子的。都是一根根长度相等的直线状态的钢筋捆在一起，比如有9米的，也有12米的，像下面这样：

还有曾经比较常见的圆盘条，主要是光圆钢筋，现在已经不常用了。

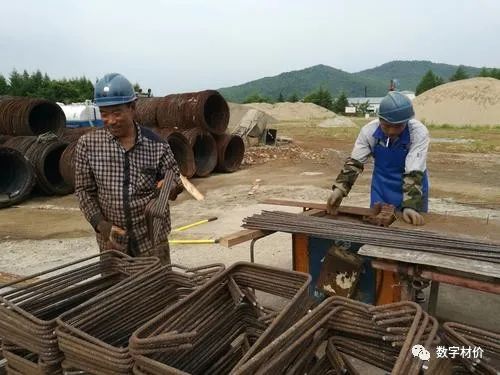

因此，就要通过钢筋工把进场的直线状态的钢筋加工成我们所需要的样子，也就是配筋图要求的样子。这时候就必然出现钢筋的弯曲、搭接、焊接、切断。而这种成型钢筋，到底需要多少进场钢筋才能加工出来，也就是确定成型钢筋在直线状态下需要多少长度，这样才能对进场钢筋进行准确切割。

这是一个很复杂的工作。这个工作就叫做钢筋下料。

而在钢筋下料中，对钢筋长度影响最为复杂的就是钢筋的弯曲。

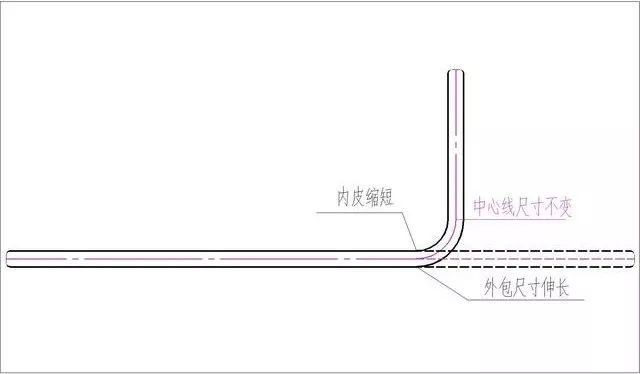

作为一种具有良好变形性能的建筑材料，钢筋弯曲的特点是在弯曲处内皮缩短，外包尺寸伸长，而中心线尺寸不变(如下图所示)，所以我们只要把握住中心线尺寸，就可以得到钢筋的下料长度。

搞清了这个问题，就可以准确的进行下料长度计算了。钢筋下料长度计算主要有三个公式，分别对应直钢筋、弯起钢筋和箍筋，下面我们一一介绍一下：

一

直钢筋

直钢筋下料长度=构件长度-保护层厚+弯钩增加长度+钢筋搭接长度

上述公式中，构件长度、保护层厚度、钢筋搭接长度都可以通过结构施工图纸、《混凝土结构工程施工质量验收规范》、16G101图集得到准确的数据，而弯钩增加长度需要结合我们前面讲的“弯曲处内皮缩短，外包尺寸伸长，而中心线尺寸不变”按照16G101图集的规定进行计算。

首先确定弯弧内直径D和弯钩平直段长度(钢筋直径为d)。

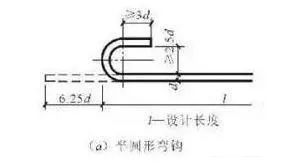

对于光圆钢筋，末端为混凝土保护层，内径D一般取2.5d，弯钩平直段取3d，如下图所示(180度半圆弯钩)：

这样就可以计算出其弯钩增加长度为6.25d。如下图所示：

同样的，当弯钩角度为90度(直弯钩)和135度(斜弯钩)时，也可以计算出弯钩增加长度分别为3.5d和4.5d。

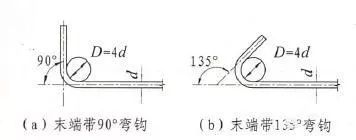

对于335Mpa级、400Mpa级带肋钢筋，如果没有特别的图示说明，其锚固长度就是足够的，不用考虑弯钩增加长度，一般也不用考虑混凝土保护层厚度，直接考虑锚固长度即可。如果需要做弯钩时，一般做135度或90度弯钩，内径D一般不小于4d，弯钩平直段要符合设计要求，由此也可计算出其弯钩增加长度。如下图所示：

计算出了弯钩增加长度，就可以很容易的算出直钢筋的下料长度了。

二

弯起钢筋

弯起钢筋下料长度=直段长度+斜段长度-弯曲调整值+弯钩增加长度+钢筋搭接长度

对于弯起钢筋下料计算公式，钢筋搭接长度同样可以通过图纸、规范和图集进行确定，弯钩增加长度前面已经介绍过其计算方法，关键需要理解的就是前面三项：直段长度+斜段长度-弯曲调整值：

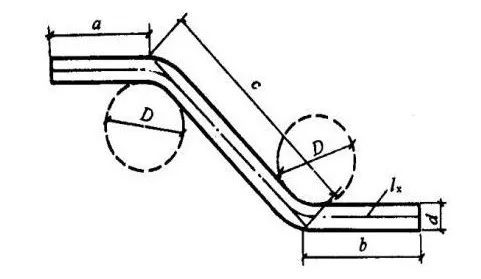

这其实还是根据我们前面介绍的钢筋弯曲的特点来确定的。直段长度+斜段长度就是钢筋的外包长度，弯曲调整值就是钢筋弯曲处外包长度与轴线长度之间的差值，两者之差就是弯曲后钢筋的中轴线长度，也就是下料长度。如下图所示：

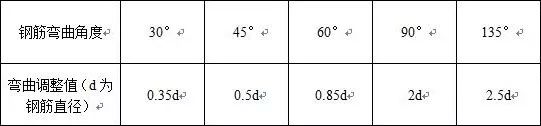

而弯曲调整值可以根据不同的弯曲角度进行取值。一般来说，可以按下表取值：

搞清了公式中每一项的具体内容，就可以得到整个弯起钢筋的下料长度了。

三

箍筋

箍筋下料长度=箍筋周长+箍筋调整值

这个公式其实是很笼统的，个人感觉有些耍流氓，因为单纯看这个公式根本不知道具体该怎么算。我们索性抛开这个公式，具体分析一下。

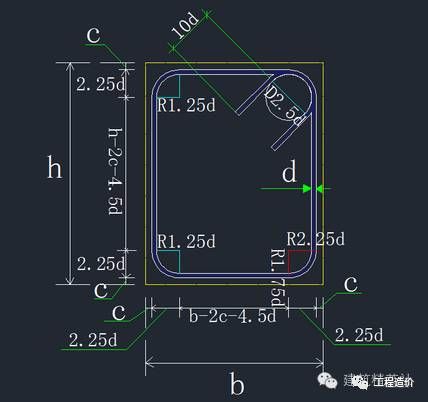

首先，箍筋的详图一般是下面这样的：

也就是箍筋的周长有两种：一种是外皮周长=2(a+b)；一种是内皮周长=2(c+e)。

然后，根据规范和标准图集的要求，箍筋的基本情况如下：

(1)箍筋一般为光圆钢筋，弯弧内直径可取箍筋直径的2.5倍且不小于受力钢筋直径。

(2)箍筋弯钩的弯折角度：对一般结构不应小于90度，对有抗震要求的结构应为135度(这个是大部分的情况)。

(3)箍筋弯后平直部分长度：对一般结构可取不小于箍筋直径的5倍，对有抗震等要求的结构可取箍筋直径的10倍。

明确了以上的要求，再结合我们上面探讨过的弯曲调整计算方法，就可以得到不同情况下的箍筋下料长度。有一位前辈对此做了详细的分析，分析结果如下(d为箍筋直径)：

抗震结构：135度弯钩箍筋的下料长度 = 2(c+e)+26.5d 或 2(a+b)+18.5d。

一般结构：135度弯钩箍筋的下料长度 = 2(c+e)+16.5d 或 2(a+b)+8.5d。

我觉得这个分析结果还是比较准确的。

以上就是不同情况下钢筋计算的基本方法。在实际操作中还需要结合具体情况具体分析，熟悉图纸和规范以及标准图集，严谨认真，算无遗漏，才能准确无误的做好钢筋下料计算的工作。

三

手算案例

梁板钢筋的下料长度=梁板的轴线尺寸-保护层(一般25)+上弯勾尺寸

180度弯勾=6.25d

90度弯勾=3.5d

45度弯勾=4.9d

再减去度量差：30度时取0.3d 45度0.5d 60度1d 90度2d 135度3d

如果是一般的施工图纸按上面的方法就可以算出来如板的分布筋负盘梁的纵向受力筋架力筋。如果是平法施工图那就要参考03g101-1B了

箍筋的长度：外包长度+弯勾长度-6d

弯勾长度6加1008加12010加140

箍筋个数=梁构件长度-(25保护层)*2/箍筋间距+1

矩形箍筋下料长度计算公式

箍筋下料长度=箍筋周长+箍筋调整值

式中：

箍筋周长=2(外包宽度+外包长度);

外包宽度=b-2c+2d;

外包长度=h-2c+2d;

b×h=构件横截面宽×高;

c——纵向钢筋的保护层厚度;

d——箍筋直径。

计算实例

某抗震框架梁跨中截面尺寸b×h=250mm×500mm，梁内配筋箍筋φ6@150，纵向钢筋的保护层厚度c=25mm，求一根箍筋的下料长度。

解：外包宽度= b-2c+2d

=250-2×25+2×6=212(mm)

外包长度=h-2c+2d

=500-22×25+2×6=462(mm)

箍筋下料长度=箍筋周长+箍筋调整值

=2(外包宽度+外包长度)+110(调整值)

=2(212+462)+110=1458(mm)

≈1460(mm)(抗震箍)

错误计算方法1：

箍筋下料长度=2(250-2×25)+2(500-2×25)+50(调整值)

=1350(mm)(非抗震箍)

错误计算方法2：

箍筋下料长度=2(250-2×25)+2(500-2×25)=1300(mm)

梁柱箍筋的下料，在施工现场，如果给钢筋工一个总长=2b+2h-8c+26.5d的公式，钢筋工不是太欢迎;如果将梁的已知保护层直接代入公式，使表达方式简单一些，钢筋工就容易记住。

譬如，当次梁的4面保护层均为25mm时，

箍筋直径为圆8，我们有：箍筋总长=2b+2h+12mm;

箍筋直径为圆10，我们有：箍筋总长=2b+2h+65mm;

箍筋直径为圆12，我们有：箍筋总长=2b+2h+118mm;

箍筋直径为圆14，我们有：箍筋总长=2b+2h+171mm。

譬如，当主梁支座顶面保护层为55mm，其余3面保护层为25mm时，

箍筋直径为圆8，我们有：箍筋总长=2b+2h-48mm;

箍筋直径为圆10，我们有：箍筋总长=2b+2h+5mm;

箍筋直径为圆12，我们有：箍筋总长=2b+2h+58mm;

箍筋直径为圆14，我们有：箍筋总长=2b+2h+111mm。

譬如，当柱的保护层为30mm时，

箍筋直径为圆8，我们有：箍筋总长=2b+2h-28mm;

箍筋直径为圆10，我们有：箍筋总长=2b+2h+25mm;

箍筋直径为圆12，我们有：箍筋总长=2b+2h+78mm;

箍筋直径为圆14，我们有：箍筋总长=2b+2h+131mm。

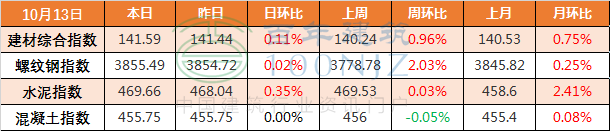

10月13日全国主要城市

螺纹钢、水泥、混凝土、砂石价格表

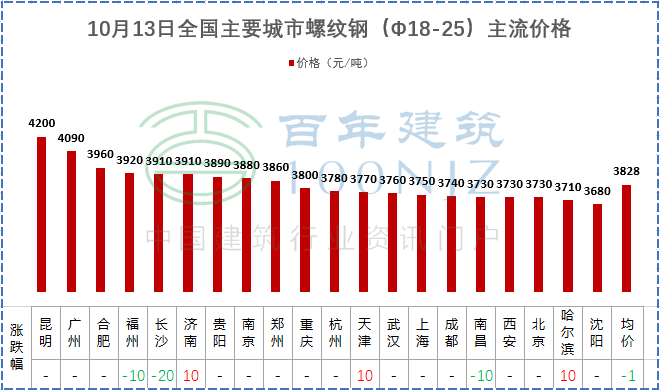

螺纹钢价格

10月13日螺纹钢绝对价格指数3855.49，日环比上涨0.02%。全国25个主要城市HRB400(20mm)螺纹钢均价3828元/吨，与上个交易日相比下跌1元/吨。重点城市：北京3730元/吨；上海3750元/吨；广州4090元/吨；西安3730元/吨。

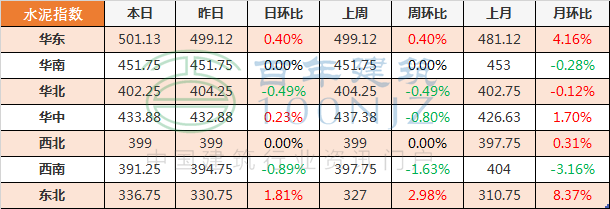

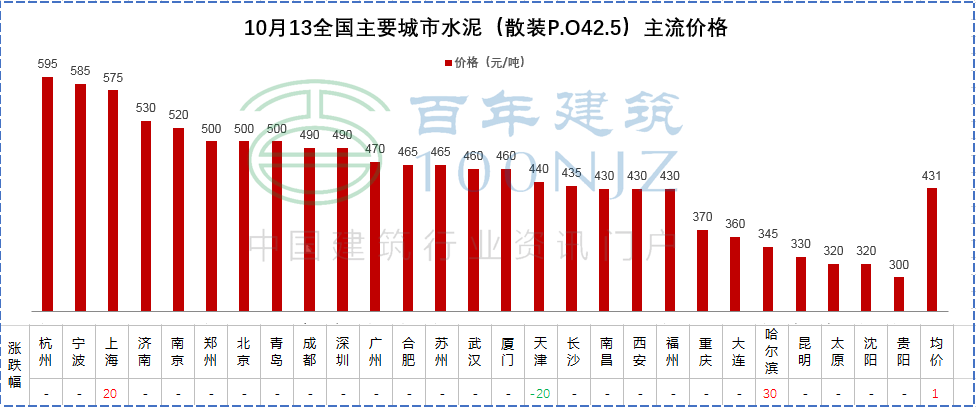

水泥价格

10月13日水泥价格指数469.66，日环比上涨0.35%，全国26个主要城市P.O42.5散装水泥均价431元/吨，较上个交易日上涨1元/吨。重点城市:北京500-510元/吨；上海525-575元/吨，上涨20元/吨；广州450-470元/吨；西安410-430/吨。

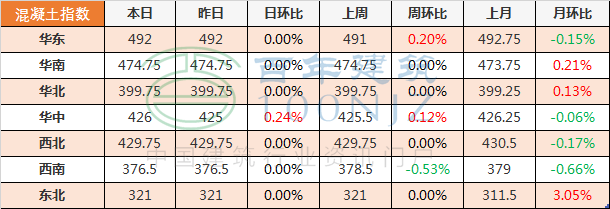

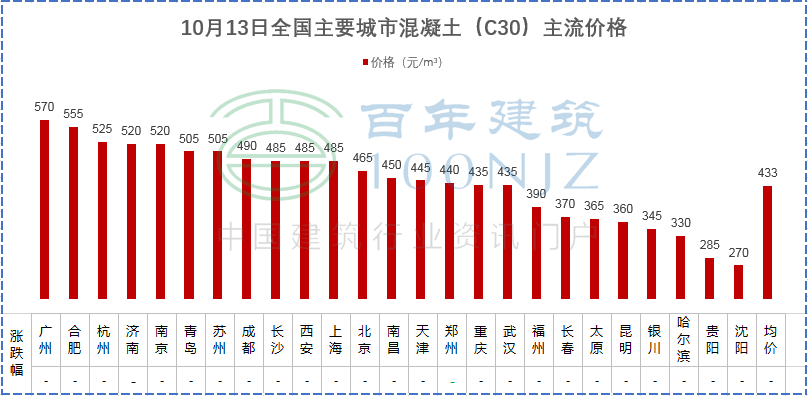

混凝土价格

10月13日混凝土指数455.75，日环比持平，全国34个主要城市C30现款、非泵均价433元/方，较上个交易日持平。重点城市：北京460-480元/方；上海470-490元/方；广州580-600元/方；西安480-500元/方。

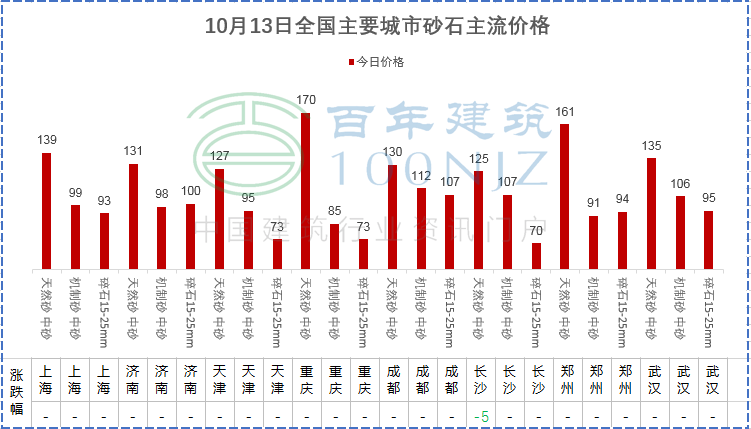

砂石价格
