简介：本教程详细介绍了在C++中利用双缓冲技术和GDI/OpenGL库绘制曲线图、温度计图以及其他图形如区域图和柱形图的方法。同时，它还包括了如何在内存中保存图像的相关知识。教程涉及了双缓冲技术，GDI基础，以及如何创建自定义形状和颜色编码的温度计图形。此外，介绍了使用二维数组存储数据并动态生成图形的过程，并且提供了将内存中的图像保存为位图或其他格式的指导。为了在Windows平台上熟练进行这些操作，需要深入了解Windows API及相关函数的使用。对于初学者，建议从C++基础语法和面向对象编程概念学起，逐步深入到图形编程。通过本教程，读者可以学习到如何构建高效且视觉效果良好的数据可视化应用。

1. 双缓冲绘图技术介绍

双缓冲绘图是一种常用的绘图优化技术，广泛应用于游戏和动画制作中，目的是解决画面闪烁和拖影等问题，提升用户视觉体验。在这一章节中，我们将从基础知识入手，详细探讨双缓冲技术的原理以及它在实际开发中的应用。

双缓冲绘图基础

双缓冲绘图技术指的是在一个后台缓冲区（Off-Screen Buffer）上进行渲染，然后将渲染完成的图像一次性复制到屏幕上。这种技术可以有效避免直接在前台缓冲区（即用户可见的屏幕区域）上绘制时产生的闪烁问题。

双缓冲的工作原理

实现双缓冲的关键在于维护两个缓冲区，一个是前台缓冲区，另一个是后台缓冲区。绘图操作首先在后台缓冲区进行，绘制完成后，使用特定的系统调用将整个后台缓冲区的内容快速复制到前台缓冲区，从而更新屏幕显示。

双缓冲的应用场景

在图形用户界面(GUI)编程中，双缓冲技术经常被用来绘制复杂的动画或处理大量图形数据，以确保平滑和流畅的视觉体验。它同样适用于高性能的图形渲染场景，比如实时渲染的游戏和图形密集型应用程序。

2. GDI和OpenGL图形绘制基础

2.1 GDI图形绘制基础

图形设备接口（GDI）是Windows操作系统中用于处理图形输出的核心应用程序接口，它允许应用程序创建和操纵图形对象，如线条、矩形、圆形、多边形等。GDI在软件开发中广泛应用于图形和文本的渲染。

2.1.1 GDI概念和工作原理

GDI作为Windows平台的标准图形库，提供了设备无关的图形输出。GDI的基本工作原理是通过设备上下文（Device Context，DC）来封装各种类型的显示设备，无论输出目标是屏幕、打印机还是其他媒介，GDI都能保证图形对象的一致性和可移植性。

在GDI中，所有的绘图操作都是通过一系列的句柄（Handle）和函数来完成的。比如，一个画笔（Pen）或画刷（Brush）对象可以被创建并用于绘制线条或填充图形，而GDI函数则负责将这些对象的应用。

2.1.2 GDI基本图形绘制方法

在使用GDI进行基本图形绘制时，开发者需要首先获取一个设备上下文（DC）的句柄，这可以通过调用例如 GetDC 或 BeginPaint 这样的函数获得。然后，使用GDI提供的绘图函数，如 MoveToEx 和 LineTo 来绘制线条，使用 Rectangle 或 Pie 绘制矩形和扇形等。

// 示例代码：使用GDI在窗口中绘制一个矩形
HDC hdc = GetDC(hwnd);  // 获取窗口的设备上下文句柄
Rectangle(hdc, x1, y1, x2, y2);  // 绘制矩形
ReleaseDC(hwnd, hdc);  // 释放设备上下文句柄

2.1.3 GDI颜色管理与高级绘图技术

GDI提供了一套颜色管理机制，允许开发者定义并使用自定义颜色。通过使用 CreateSolidBrush 或 CreatePen 等函数，可以创建拥有特定颜色属性的画笔和画刷。除了基本的图形绘制，GDI还支持透明、反走样和高级图像处理等技术。

高级绘图技术包括位图操作，以及如何将GDI渲染输出到内存DC，进行位图处理后再显示到屏幕上。这类操作提升了图形绘制的灵活性和丰富性。

2.2 OpenGL图形绘制基础

OpenGL（Open Graphics Library）是一个跨语言、跨平台的编程接口，用于渲染2D和3D矢量图形。与GDI不同，OpenGL是专注于3D图形，其设备无关性允许开发者在不同的硬件平台上得到一致的渲染效果。

2.2.1 OpenGL入门及环境配置

OpenGL的入门相对复杂，首先需要对图形学的基本概念有一定的理解。对于环境配置，需要安装支持OpenGL的图形驱动，并且在开发环境中正确设置包含文件和库文件路径。

// 示例代码：配置OpenGL环境，加载扩展库
glewExperimental = GL_TRUE;
if (glewInit() != GLEW_OK) {
    fprintf(stderr, "Failed to initialize GLEW\n");
    exit(1);
}

2.2.2 OpenGL图形渲染管线概述

OpenGL的图形渲染管线（Graphics Pipeline）是一系列处理数据以产生最终图像的步骤集合。这包括顶点处理、图元装配、裁剪、光栅化、片元处理等阶段。理解并掌握渲染管线的各个阶段，对于有效利用OpenGL至关重要。

graph LR
A[顶点数据] -->|顶点着色器| B[图元装配]
B -->|裁剪| C[光栅化]
C -->|片元着色器| D[输出合并]
D --> E[帧缓冲]

2.2.3 基本OpenGL绘图命令和光照模型

OpenGL提供了丰富的绘图命令，如 glBegin 和 glEnd 用于定义一系列顶点绘制的图形， glVertex 用于指定顶点坐标等。通过这些基础命令，开发者可以绘制点、线、三角形等基本几何图形。

光照模型是实现真实感渲染不可或缺的组成部分，OpenGL支持多种光照模型，包括环境光、散射光和镜面光等。正确设置光照参数，可以让3D场景或对象看起来更加逼真。

// 示例代码：设置OpenGL光照参数
glEnable(GL_LIGHTING);
glLightfv(GL_LIGHT0, GL_DIFFUSE, light_diffuse);
glLightfv(GL_LIGHT0, GL_SPECULAR, light_specular);

OpenGL是一个非常复杂且强大的图形API，它提供了开发者强大的工具集来控制计算机图形系统，实现精确控制和高度优化的图形渲染。随着章节的深入，我们将进一步探讨OpenGL在图形绘制中的应用和优化策略。

3. 曲线图、温度计图等图形的绘制方法

3.1 曲线图的绘制技术

3.1.1 曲线图理论基础与应用场景

曲线图是一种常用于展示数据变化趋势的图形工具，其以平滑连续的线条连接一系列的数据点，从而形成一条曲线。曲线图能够直观地展示数据随时间或其他变量的变化趋势，广泛应用于科学、工程、经济学以及金融等领域。

在理论基础方面，曲线图通常基于二维直角坐标系，横轴（X轴）表示独立变量（如时间、距离等），纵轴（Y轴）表示依赖变量（如温度、股票价格等）。每一个数据点都对应坐标系中的一个点，当数据点足够多时，通过这些点绘制出的曲线可以较为精确地反映变量之间的依赖关系。

曲线图的应用场景包括但不限于：

• 时间序列数据的展示 ：如股票价格、气温变化、销售数据等随时间变化的趋势。
• 科学实验数据的分析 ：用于表达实验条件和结果之间关系的趋势图。
• 工程领域 ：例如展示机器性能变化、故障检测等。

3.1.2 C++中的曲线图绘制实现

在C++中实现曲线图绘制，通常会用到各种图形库，例如Qt Charts、wxWidgets、FLTK等。以Qt Charts为例，以下是使用Qt Charts实现简单曲线图绘制的一个示例代码：

#include <QtWidgets/QApplication>
#include <QtCharts/QChartView>
#include <QtCharts/QLineSeries>
#include <QtCharts/QValueAxis>

QT_CHARTS_USE_NAMESPACE

int main(int argc, char *argv[])
{
    QApplication a(argc, argv);

    // 创建一个线条序列对象
    QLineSeries *series = new QLineSeries();
    series->append(0, 6);
    series->append(2, 4);
    series->append(3, 8);
    series->append(7, 4);
    series->append(10, 5);
    series->append(11, 3);

    // 创建图表
    QChart *chart = new QChart();
    chart->addSeries(series);
    chart->setTitle("Sample Line Chart");

    // 创建坐标轴
    QValueAxis *axisX = new QValueAxis();
    axisX->setRange(0, 12);
    chart->addAxis(axisX, Qt::AlignBottom);
    series->attachAxis(axisX);

    QValueAxis *axisY = new QValueAxis();
    axisY->setRange(0, 9);
    chart->addAxis(axisY, Qt::AlignLeft);
    series->attachAxis(axisY);

    // 设置图表为可交互
    chart->createDefaultAxes();
    chart->setTitle("Simple Line Chart Example");

    // 展示图表
    QChartView chartView(chart);
    chartView.setRenderHint(QPainter::Antialiasing);

    chartView.show();
    return a.exec();
}

以上代码首先创建了一个 QLineSeries 对象，然后添加数据点，接着创建图表和坐标轴，并将它们组合起来。最终，通过 QChartView 将图表展示出来。每一行代码后面可以附上相应的注释和解释，以帮助理解。

3.1.3 优化曲线图绘制性能的方法

绘制性能在曲线图这种实时数据展示中尤其重要。优化方法主要包括：

• 使用双缓冲技术 ：减少画面闪烁，提升绘图流畅性。

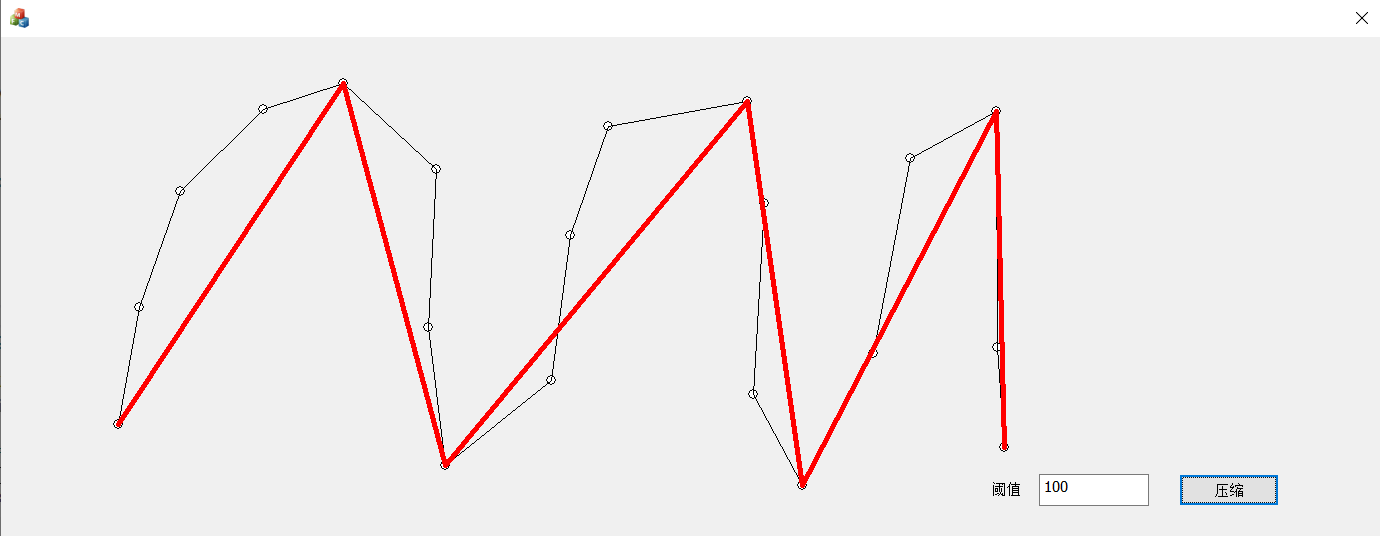

• 减少绘制元素数量 ：优化数据点的采样率，避免不必要的渲染。
• 异步渲染 ：将绘图操作放在单独的线程中，以避免阻塞主线程。

例如，使用Qt的双缓冲技术可以简单地通过以下代码实现：

QChartView chartView(chart);
chartView.setRenderHint(QPainter::Antialiasing, true);
chartView.setRenderHint(QPainter::SmoothPixmapTransform, true);
chartView.setCacheMode(QGraphicsView::DeviceCoordinateCache);

在这里，我们通过设置渲染提示来启用抗锯齿和平滑像素变换，并通过启用设备坐标缓存来实现双缓冲效果，这些都有助于提升绘图性能。

3.2 温度计图的实现技巧

3.2.1 温度计图设计思路和需求分析

温度计图是一种形象的可视化工具，它模仿温度计的工作原理，通常用来显示某个指标是否达到预设的阈值。温度计图的实现涉及两个基本组成部分：一个可变的"液面"（通常用颜色填充的区域表示）和一个代表阈值的"刻度"。

在设计思路方面，温度计图应该：

• 清晰地显示出当前值与阈值之间的关系。
• 具有良好的视觉效果，以吸引用户的注意力。
• 能够适应不同数据范围和阈值的动态变化。

需求分析时要考虑的因素包括：

• 数据的实时性要求。
• 指标变化的频率。
• 用户交互方式，比如是否需要动态更新数据或调整阈值。

3.2.2 利用GDI和OpenGL绘制温度计图

使用GDI或OpenGL绘制温度计图，需要理解如何在图形系统中绘制区域，并用不同的颜色表示不同的数值区间。

以下是使用GDI+在C++中实现温度计图的示例：

#include <windows.h>
#include <gdiplus.h>
using namespace Gdiplus;

// 初始化GDI+环境
ULONG_PTR gdiplusToken;
GdiplusStartupInput gdiplusStartupInput;
GdiplusStartup(&gdiplusToken, &gdiplusStartupInput, NULL);

// 绘制温度计图
void DrawThermometer(HDC hdc, REAL left, REAL top, REAL width, REAL height, REAL value, REAL maxVal)
{
    Graphics graphics(hdc);

    // 绘制背景框
    SolidBrush backBrush(Color(255, 255, 255, 255));
    graphics.FillRectangle(&backBrush, left, top, width, height);

    // 温度计刻度
    SolidBrush scaleBrush(Color(255, 100, 100, 100));
    REAL scaleStep = height / maxVal;
    for (REAL i = 0; i <= maxVal; i += 10)
    {
        REAL y = top + scaleStep * i;
        graphics.DrawLine(&scaleBrush, left, y, left + width, y);
    }

    // 当前温度指示
    REAL levelHeight = value / maxVal * height;
    SolidBrush levelBrush(Color(255, 255, 0, 0)); // 红色表示当前温度
    graphics.FillRectangle(&levelBrush, left, top + height - levelHeight, width, levelHeight);
}

// 在WM_PAINT消息处理函数中调用
case WM_PAINT:
{
    PAINTSTRUCT ps;
    HDC hdc = BeginPaint(hWnd, &ps);
    DrawThermometer(hdc, 10, 10, 100, 300, 180, 250); // 假设当前温度为180度，最大温度为250度
    EndPaint(hWnd, &ps);
}
break;

在该示例中，我们使用 Graphics 对象来绘制温度计图的背景、刻度以及当前温度的表示。使用GDI+的 SolidBrush 来填充不同颜色，实现直观的视觉效果。

3.2.3 温度计图的交互与动态更新技术

温度计图作为数据可视化工具，经常需要动态更新。为实现这一功能，我们需要：

• 事件驱动 ：捕捉如按钮点击、定时器事件等，来触发数据更新。
• 异步数据读取 ：数据源更新后，及时地异步刷新图形界面。
• 动画效果 ：如果数据变化迅速，可以通过动画平滑过渡显示的数值，提升用户体验。

例如，可以使用Win32 API中的定时器消息 WM_TIMER 来定期更新温度计图的显示：

// 设置定时器，定期更新温度计图
UINT_PTR TimerID = SetTimer(hWnd, 1, 1000, NULL);

// 定时器回调函数
void CALLBACK TimerProc(HWND hWnd, UINT message, UINT_PTR idTimer, DWORD dwTime)
{
    // 更新温度数据...
    InvalidateRect(hWnd, NULL, FALSE); // 使窗口区域失效，触发WM_PAINT消息
}

在以上代码中，我们通过 SetTimer 函数设置了一个1秒触发一次的定时器，定时器回调函数 TimerProc 中会触发重绘事件 WM_PAINT ，以更新温度计图的显示内容。

上述代码展示了如何在C++中利用Win32 API和GDI+实现温度计图的基本功能，并通过定时器实现动态更新。通过这种方式，温度计图能够实时反映当前温度与阈值的关系，为用户提供直观的数据可视化体验。

4. 区域图和柱形图的数据可视化

4.1 区域图的绘制与应用

4.1.1 区域图的理论基础与数据结构

区域图（Area Chart），又称为面积图，是一种用来表示数据趋势的图表，它通过填充线条和坐标轴之间的区域来强调数值随时间或其他变量的变化。在区域图中，数据的每个值都通过从横轴（或称为基线）到曲线之间填充的颜色或纹理表示，形成了连续的区域，使得比较数据系列之间的差异和整体趋势变得更加直观。

区域图的数据结构通常是按X轴（横轴）分类，每个分类下有一个或多个Y轴（纵轴）值。在绘制区域图时，需要将这些数据转换成坐标点，然后连接这些点形成线条，最后填充线条下方的区域。区域图适用于展示数量的累计、总和以及数据随时间的变化趋势，常用于股票价格波动、天气变化、人口增长等场景。

4.1.2 实现区域图绘制的C++程序设计

要使用C++绘制区域图，我们可以借助图形库，例如Qt、SFML或者直接使用OpenGL进行底层绘制。以下是一个简单的示例，使用Qt库来绘制一个基本的区域图。

#include <QtWidgets/QApplication>
#include <QtWidgets/QMainWindow>
#include <QtCharts/QChartView>
#include <QtCharts/QAreaSeries>
#include <QtCharts/QLineSeries>
#include <QtCharts/QValueAxis>
#include <QtCharts/QCategoryAxis>

QT_CHARTS_USE_NAMESPACE

int main(int argc, char *argv[]) {
    QApplication a(argc, argv);

    // 创建一个QLineSeries对象来保存区域图的数据点
    QLineSeries *series = new QLineSeries();
    series->append(0, 6);
    series->append(2, 4);
    series->append(3, 8);
    series->append(7, 4);
    series->append(10, 5);
    series->append(11, 1);
    series->append(13, 3);
    series->append(17, 6);
    series->append(18, 3);
    series->append(20, 2);

    // 创建一个区域序列，使用上面的数据
    QAreaSeries *areaSeries = new QAreaSeries(series);
    areaSeries->setLowerSeries(series);  // 设置下部的线为数据系列
    areaSeries->setUpperSeries(series);  // 设置上部的线为数据系列，由于是面积图，上下是同一条线

    // 创建图表视图对象，并将区域序列添加到图表中
    QChart *chart = new QChart();
    chart->addSeries(areaSeries);
    chart->setTitle("Area chart example");
    chart->createDefaultAxes();

    // 设置坐标轴的范围
    chart->axes(Qt::Horizontal).first()->setRange(0, 21);
    chart->axes(Qt::Vertical).first()->setRange(0, 10);

    // 创建图表视图，并将图表设置为视图的主图表
    QChartView *chartView = new QChartView(chart);
    chartView->setRenderHint(QPainter::Antialiasing);

    QMainWindow window;
    window.setCentralWidget(chartView);
    window.resize(420, 300);
    window.show();

    return a.exec();
}

在这个例子中，首先创建了一个 QLineSeries 对象来存储区域图的数据点。然后，使用这个数据点序列创建了一个 QAreaSeries 对象，这个对象代表了区域图的系列。通过设置 QAreaSeries 的上下界系列为同一个 QLineSeries 实例，实现了上下区域填充的效果。之后，创建了 QChart 对象，并将 QAreaSeries 对象添加到图表中，设置了图表的标题和坐标轴的范围。最后，使用 QChartView 展示图表，并将其嵌入到一个 QMainWindow 中以便显示。

4.1.3 区域图的样式定制和用户体验优化

区域图的样式定制和用户体验优化是提高图表可读性和交互性的关键。通过调整颜色、渐变、阴影等视觉效果，可以增强图表的视觉吸引力，同时也能更好地突出数据的特点和趋势。

// 在areaSeries对象上设置样式属性
areaSeries->setColor(QColor(0, 122, 255)); // 设置填充颜色
areaSeries->setBrush(QBrush(Qt::blue, Qt::SolidPattern)); // 设置填充模式
areaSeries->setPen(QPen(QColor(255, 192, 0), 2)); // 设置线框颜色和粗细

// 为图表添加图例
chart->legend()->setVisible(true);
chart->legend()->setAlignment(Qt::AlignBottom);

在上述代码中，我们可以为区域图设置不同的颜色和填充样式，并为图表添加图例来提升用户体验。这些定制化选项可以根据具体的应用场景和设计需求来调整。此外，还可以通过添加动画效果来使图表在展示时更加生动和直观，比如在数据点添加时使用渐显效果。

4.2 柱形图的绘制与分析

4.2.1 柱形图的基本原理和绘制方法

柱形图（Bar Chart），是一种使用水平或垂直的矩形条来表示数据的图表，常用于展示和比较不同分类中的数据量。柱形图能够直观地展示各类别的数值大小，非常适合用来表示离散型数据。

柱形图的绘制方法基于数据点在坐标系中的位置来确定每个柱形的位置和高度。每个柱形代表一个数据点，其长度或者高度代表数据的大小。在C++中实现柱形图，我们通常需要创建一个 QChart 对象，向其中添加 QBarSeries 对象，并为每个柱形设置具体的值。

#include <QtWidgets/QApplication>
#include <QtWidgets/QMainWindow>
#include <QtCharts/QChartView>
#include <QtCharts/QBarSeries>
#include <QtCharts/QBarSet>
#include <QtCharts/QValueAxis>

QT_CHARTS_USE_NAMESPACE

int main(int argc, char *argv[]) {
    QApplication a(argc, argv);

    // 创建一个柱形系列
    QBarSeries *series = new QBarSeries();

    // 创建多个柱形集合，并添加数据
    QBarSet *set0 = new QBarSet("Bar Set 1");
    *set0 << 5 << 10 << 7;
    series->append(set0);

    QBarSet *set1 = new QBarSet("Bar Set 2");
    *set1 << 3 << 8 << 5;
    series->append(set1);

    QBarSet *set2 = new QBarSet("Bar Set 3");
    *set2 << 6 << 4 << 10;
    series->append(set2);

    // 设置柱形的标签
    series->setLabelsVisible();
    series->labels()->setAlignment(Qt::AlignRight|Qt::AlignVCenter);

    // 创建图表视图对象，并将柱形系列添加到图表中
    QChart *chart = new QChart();
    chart->addSeries(series);
    chart->setTitle("Bar chart example");
    chart->createDefaultAxes();

    // 设置坐标轴的范围
    chart->axes(Qt::Horizontal).first()->setRange(0, 2);
    chart->axes(Qt::Vertical).first()->setRange(0, 12);

    // 创建图表视图，并将图表设置为视图的主图表
    QChartView *chartView = new QChartView(chart);
    chartView->setRenderHint(QPainter::Antialiasing);

    QMainWindow window;
    window.setCentralWidget(chartView);
    window.resize(420, 300);
    window.show();

    return a.exec();
}

4.2.2 C++中柱形图的动态更新和性能优化

在某些应用场景中，柱形图需要动态更新数据点，例如实时监控数据。C++中可以通过动态添加或移除 QBarSet 对象以及更新其数值来实现柱形图的动态更新。

性能优化也是柱形图绘制中的重要考量。为了确保图表响应迅速，可以减少图表渲染的复杂度，比如限制柱形的数量、使用缓存和避免不必要的图形重绘。

4.2.3 柱形图在数据分析中的高级应用

柱形图在数据分析中的应用不仅限于简单的数据展示，还可以进行数据对比、趋势分析等。高级应用中，柱形图可以和其他图表如折线图结合，提供更全面的数据分析视图。例如，柱形图可以用来展示各个时间点的数据量，而折线图可以展示随时间变化的趋势。

在C++中实现这种高级应用需要对图表库有一定的了解，能够灵活地组合不同的图表类型。此外，交互性也是一个重要的方面，实现用户能够与图表进行交互，例如通过鼠标点击某个柱形，可以弹出详细的数据信息。

// 实例化折线系列
QLineSeries *lineSeries = new QLineSeries();
lineSeries->append(0, 6);
lineSeries->append(2, 4);
lineSeries->append(3, 8);
// ...

// 将折线系列添加到图表中
chart->addSeries(lineSeries);

// 创建坐标轴
QCategoryAxis *axisX = new QCategoryAxis();
axisX->append("Item 1", 0);
axisX->append("Item 2", 1);
axisX->append("Item 3", 2);
// ...

// 设置柱形系列和折线系列的轴
series->attachAxis(axisX);
series->attachAxis(axisY);
lineSeries->attachAxis(axisX);
lineSeries->attachAxis(axisY);

// 添加到图表视图
chartView->setChart(chart);

在上面的代码示例中，我们同时创建了一个柱形系列和一个折线系列，并将它们添加到同一个图表中。通过设置不同的坐标轴，柱形图和折线图可以分别展示，也可以组合在一起展示，从而达到高级的数据分析效果。

5. 图形绘制技术在数据可视化中的综合应用

随着信息技术的发展，数据可视化已成为分析和理解大量数据的重要手段。图形绘制技术在这一领域扮演着至关重要的角色。在本章中，我们将深入探讨数据驱动图形生成技术，并通过实际案例分析，展示如何将这些技术应用于数据可视化项目中。

5.1 数据驱动图形生成技术

5.1.1 数据驱动图形生成的概念与优势

数据驱动图形生成是指基于实际数据集动态生成图形的技术。这种技术的优势在于它能够根据数据的变化自动调整图形的表现形式，从而让观察者能够更直观地理解数据中的趋势和模式。

5.1.2 利用C++实现数据驱动的图形生成

C++由于其高性能和良好的控制能力，是实现数据驱动图形生成的理想选择。下面是一个简单的示例代码，展示了如何使用C++结合图形库来实现基本的柱形图：

#include <vector>
#include <algorithm>
#include <map>
#include <SFML/Graphics.hpp> // 使用SFML图形库

int main() {
    std::map<std::string, int> data = {{"Item1", 42}, {"Item2", 33}, {"Item3", 54}};
    int maxValue = *std::max_element(data.begin(), data.end(), [](const std::pair<std::string, int>& a, const std::pair<std::string, int>& b) {
        return a.second < b.second;
    }).second;

    sf::RenderWindow window(sf::VideoMode(800, 600), "Data-driven Bar Chart");
    window.setFramerateLimit(60);

    sf::RectangleShape background(sf::Vector2f(window.getSize().x, window.getSize().y));
    background.setFillColor(sf::Color::White);
    sf::RectangleShape bar(sf::Vector2f(40, 0));
    bar.setFillColor(sf::Color::Red);

    while (window.isOpen()) {
        sf::Event event;
        while (window.pollEvent(event)) {
            if (event.type == sf::Event::Closed)
                window.close();
        }

        window.clear();
        int barWidth = (window.getSize().x / data.size()) - 10;
        for (auto& pair : data) {
            bar.setSize(sf::Vector2f(barWidth * (pair.second / (float)maxValue), window.getSize().y / 2));
            bar.setPosition((pair.second / (float)maxValue) * (window.getSize().x - barWidth), (window.getSize().y - bar.getSize().y) / 2);
            window.draw(bar);
        }
        window.display();
    }

    return 0;
}

5.1.3 图形生成中的数据处理和算法应用

为了高效地生成图形，需要对数据进行适当的预处理。例如，对数据进行排序、归一化或标准化，以满足图形库的需求。此外，算法的应用可以进一步提高图形生成的效率和质量，比如使用聚类算法对数据进行分组，以便更好地在图形中表示。

5.2 图形绘制在数据可视化中的实际案例分析

5.2.1 数据可视化项目的策划与需求分析

在策划数据可视化项目时，首先需要明确项目的目标、受众以及数据来源。需求分析应包括确定需要呈现的数据类型、图形的种类以及交互方式。

5.2.2 结合C++与图形绘制技术的项目实现

在实现阶段，选择合适的图形库和算法是关键。以下是一个使用C++和SFML库实现的简单区域图绘制的代码示例：

// ...（省略了与5.1.2中相似的初始化代码）
sf::RectangleShape grid(sf::Vector2f(window.getSize().x, window.getSize().y));
grid.setFillColor(sf::Color(245, 245, 245)); // 浅灰色背景表示网格
grid.setOutlineColor(sf::Color::Black);
grid.setOutlineThickness(2);
window.draw(grid);

// 绘制网格线
for (int i = 0; i <= window.getSize().y; i += 50) {
    sf::Vertex line[] = {
        sf::Vertex(sf::Vector2f(0, i)),
        sf::Vertex(sf::Vector2f(window.getSize().x, i))
    };
    window.draw(line, 2, sf::Lines);
}

// 假设我们有以下数据集
std::vector<float> values = {24.3f, 17.4f, 48.6f, 64.3f, 21.5f, 12.3f, 8.7f, 32.6f};

// 绘制区域图
sf::ConvexShape area;
area.setPointCount(values.size() + 1); // 首尾闭合

float maxValue = *std::max_element(values.begin(), values.end());
for (size_t i = 0; i < values.size(); ++i) {
    float x = (i / (float)values.size()) * window.getSize().x;
    float y = (1 - (values[i] / maxValue)) * window.getSize().y;
    area.setPoint(i, sf::Vector2f(x, y));
}
area.setPoint(values.size(), sf::Vector2f(window.getSize().x, window.getSize().y)); // 闭合图形

area.setFillColor(sf::Color(255, 182, 193, 180)); // 半透明粉红色填充
area.setOutlineColor(sf::Color::Red);
area.setOutlineThickness(2);
window.draw(area);

// ...（省略了显示和事件处理循环代码）

5.2.3 成功案例的经验总结与未来展望

在本节中，我们对项目实施过程中的关键决策进行分析，并总结了可推广的经验。同时，对未来技术趋势和可能的应用场景进行了展望，包括基于AI的数据智能处理和更高级的交互式数据可视化工具的发展。

在数据可视化领域，图形绘制技术的应用极为广泛。未来的发展趋势将围绕人工智能、大数据分析和交互技术的进步而展开，这些技术的应用将会进一步提高数据可视化的效果和效率，让数据分析变得更加直观、易懂和有趣。

本文还有配套的精品资源，点击获取

简介：本教程详细介绍了在C++中利用双缓冲技术和GDI/OpenGL库绘制曲线图、温度计图以及其他图形如区域图和柱形图的方法。同时，它还包括了如何在内存中保存图像的相关知识。教程涉及了双缓冲技术，GDI基础，以及如何创建自定义形状和颜色编码的温度计图形。此外，介绍了使用二维数组存储数据并动态生成图形的过程，并且提供了将内存中的图像保存为位图或其他格式的指导。为了在Windows平台上熟练进行这些操作，需要深入了解Windows API及相关函数的使用。对于初学者，建议从C++基础语法和面向对象编程概念学起，逐步深入到图形编程。通过本教程，读者可以学习到如何构建高效且视觉效果良好的数据可视化应用。

本文还有配套的精品资源，点击获取
