有网友在信息问了这样的问题，其他网友也问过类似问题：为什么相同坐标系的DWG文件不能插入到一块，插入之后飞的特别远?

由于没有提供图纸和更多的信息，只能猜测问题出现的原因，也不知道是不是这么回事。

以前遇到过一种情况：ROng>单位设置不对，根据描述我觉得还有一种可能：UCS坐标系。

下面就简单说一下这两种情况，看看是否能解决这些网友的问题。

一、单位设置不对

其实这个问题之前文章里已经说过，cad的单位UN对话框中"插入时的单位"对单张图纸不起作用，但当图纸作为图块或外部参照插入到其他图纸的时候，这个单位就会起作用了，如果两张图纸的单位不同，如一张是毫米，一张是英寸，合并后图纸就会按照单位之前的比例缩放，比如英寸图纸插入到毫米图纸单位图纸中，图形就会放大25.4倍。

如果本来图纸单位是相同的，但一张图纸设置错了单位，在插入后就会出现错位的情况。如果不慎将一张图纸由毫米设置成了米，将毫米单位图纸插入的时候一下子缩小1000倍，插入后可能都看不到图纸。这个问题在之前的文章中已经介绍过，如果还不太清楚的话可以看一下之前发布的文章。

每日一贴——CAD的单位设置相关问题和功能

不同单位的cad图纸在合并时是如何处理的？

如何将按英寸绘制的CAD图纸转为毫米单位？

为什么cad外部参照插入后图形不匹配？

为什么图块插入时比例会变成0.0394？

遇到插入后图纸尺寸不匹配，外部参照图纸变大或变小时，请先检查一下图纸单位，确认两张图纸的单位是相同的。

二、UCS坐标系

两张图纸的单位没有问题，坐标也是相互对应的，但插入后却发现图纸跑得很远。我没有拿到问题图纸，但觉得跟坐标系有关，简单实验了一下确实能重现问题。

新建一张图纸，以原点0,0为圆心画一个圆。

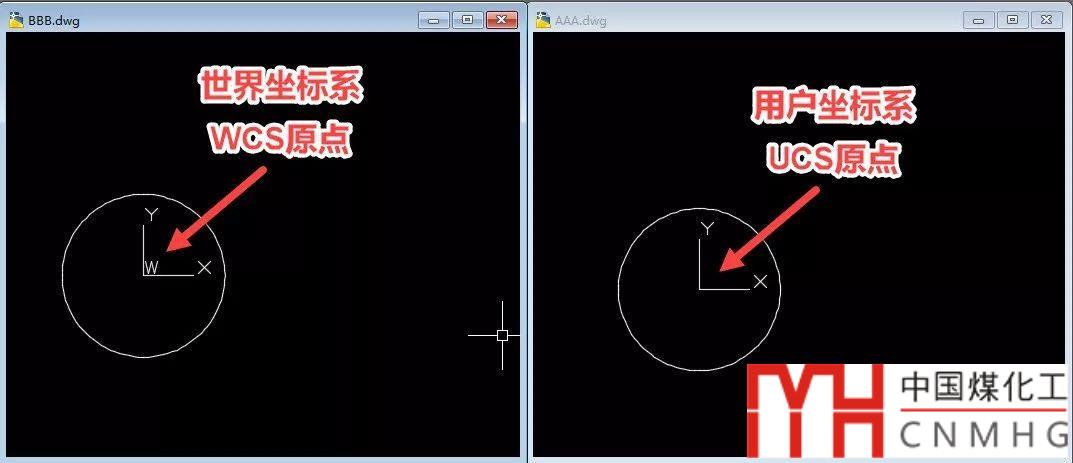

再新建一张图纸，输入UCS回车，在屏幕上随意位置单击，调整UCS坐标系的原点，然后同样以0,0点为圆心画一个圆，如下图所示。

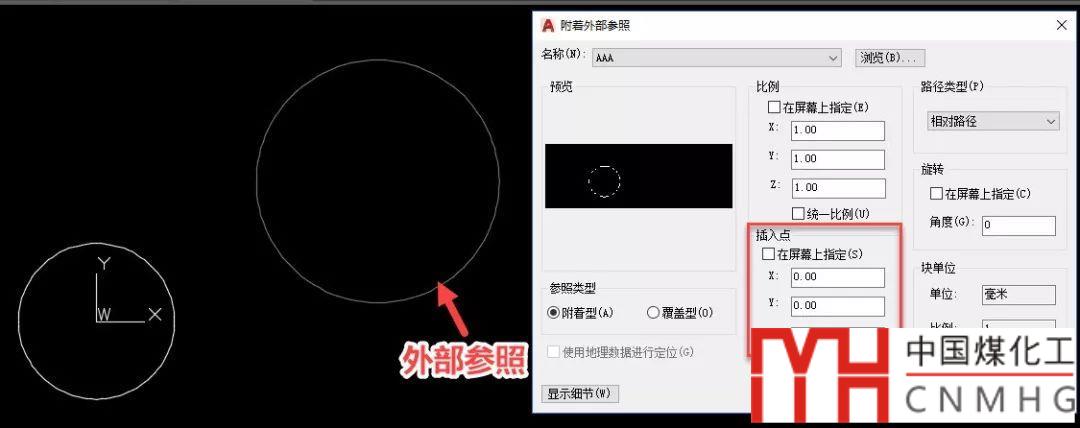

将右侧的图纸作为外部参照插入到左侧图纸，就会发现两者并没有变成同心圆，而是出现了明显的错位，如下图所示。

可以看到外部参照虽然插入点设置的是原点，但外部参照的图形却偏离了原点。

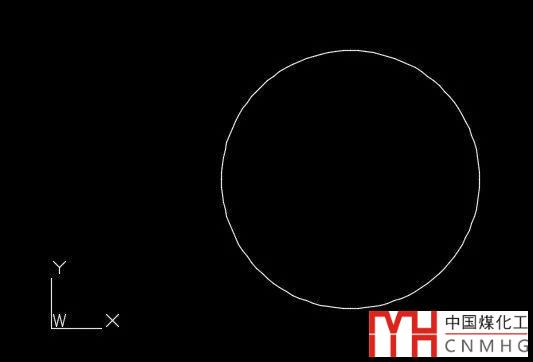

这种问题其实不难确认和解决，打开参照原图，输入UCS，回车，再回车，恢复成世界坐标系，如下图所示。

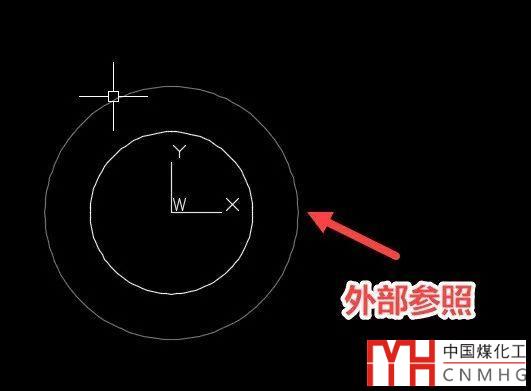

要想让两张图匹配，必须保证在世界坐标系下位置是匹配的。选择圆，移动，基点选择圆心，目标点设置为原点0,0(注意要在命令行输入，不要在动态输入框里输入，动态输入默认是相对坐标)，将圆心移动到世界坐标系原点的位置。修改后保存图纸，外部参照都不用重新插入，重载图纸后图形就匹配了，如下图所示。

遇到外部参照图纸被缩放或跑位，建议检查一下两张图纸的单位是否相同，坐标是否真的匹配(世界坐标系下匹配)。

由于没有拿到问题图纸，我无法知道他们问题的确切原因，如果图纸出现了类似问题，但不是上面说到的两种情况，请通过信息或QQ群跟我联系。
