DL.CODE Profinet设置

一、读码器设置

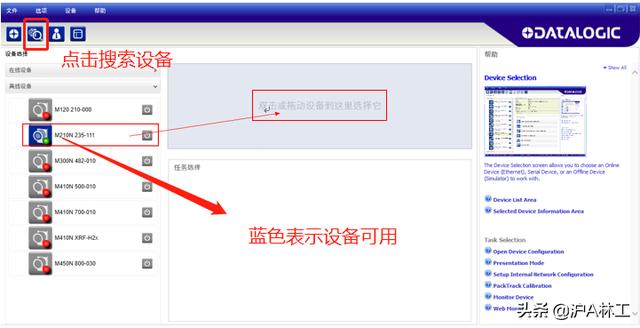

1. 连接设备

当读码器IP设置完成后，点击Find Devices，如果IP设置成功，则读码器的图像会由灰色变为蓝色。(PC与读码器IP需要在同一网段内)

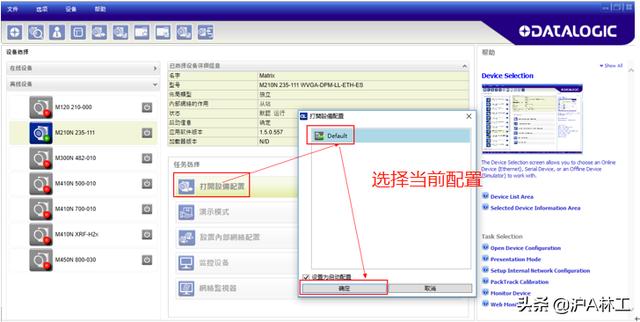

2. 打开设备配置

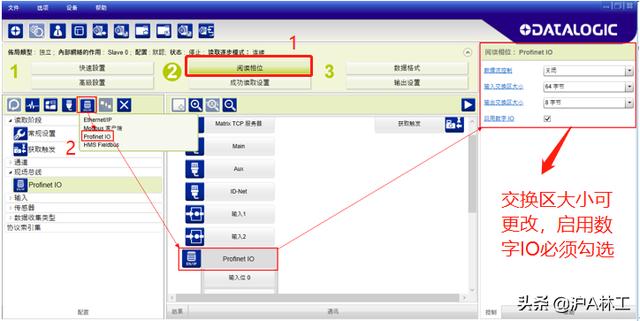

3. 添加Profinet IO现场总线

注意事项：

a、 软件界面找不到添加Profinet总线按钮à选择软件左上角“更改用户”按钮，选择“专家”

b、 Profinet IO参数设置

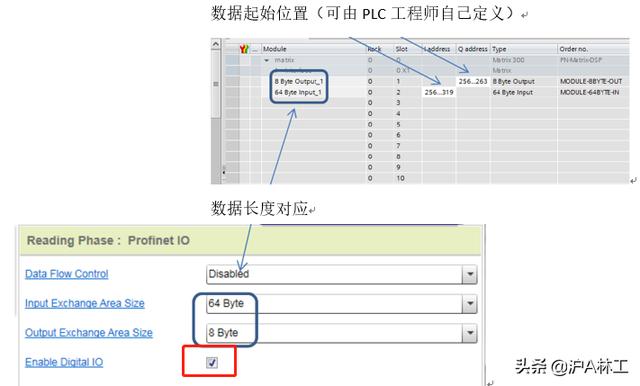

交换区大小与PLC端要一致

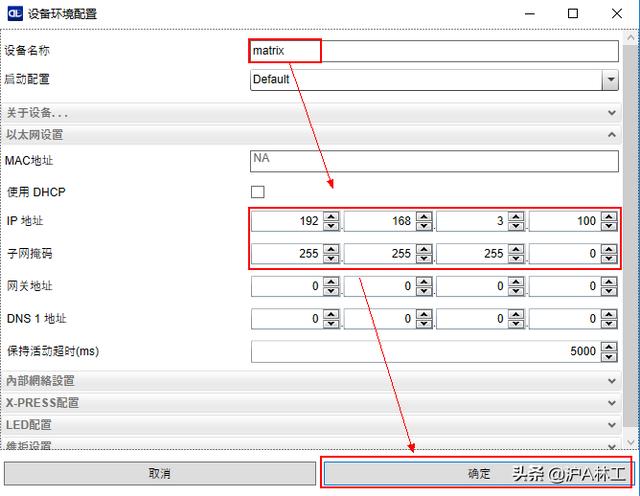

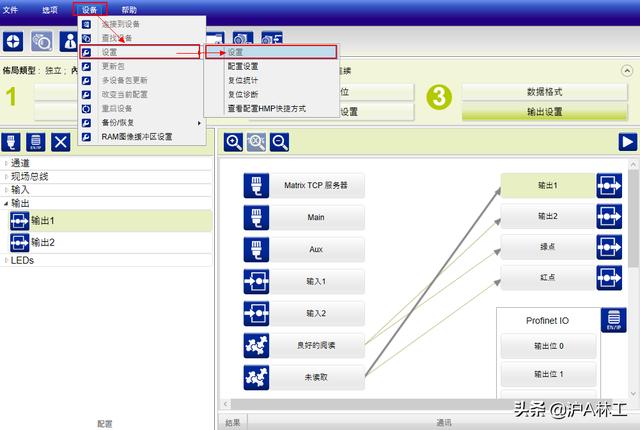

4. 设置Profinet IO IP地址及名称

PN名称也可通过西门子博途软件分配

5. 其它

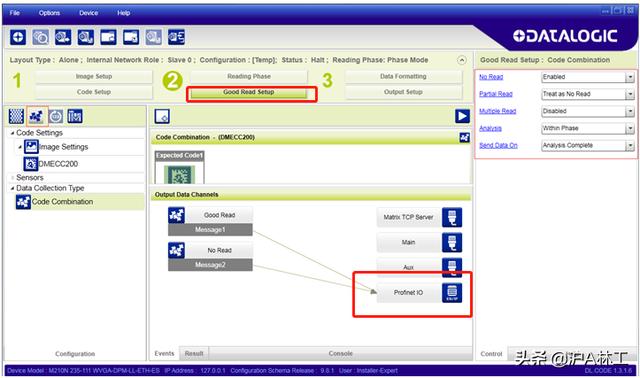

关于读码参数设置，数据格式、输入输出设置参考软件操作手册

二、PLC设置

1. 导入GSD文件

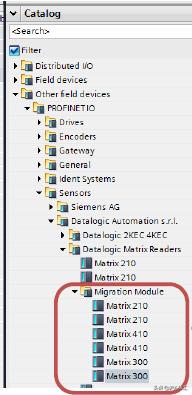

2. 找到导入的GSD文件，选择对应读码器

3. 设置组态

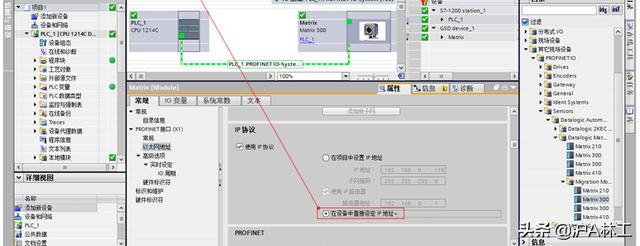

IP

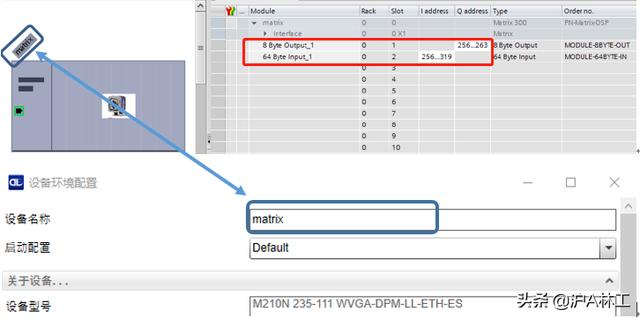

设备名称需与读码器设备名称一致

4. 数据地址

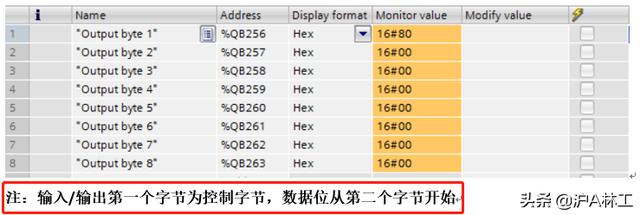

5. 数据监控

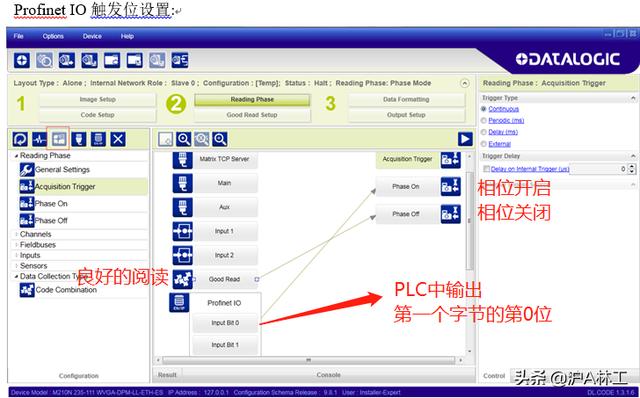

读码器的PN信号配置

PLC输入第二个字节开始是条码接收区

条码具体内容在第3步 格式设置中设置，默认带起始，结束字符。
