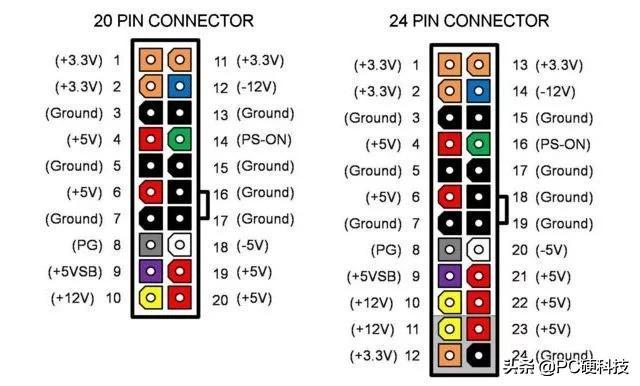

ATX 标准自 1995 年推出至今已经有 25 年时间，经过多次变更，最终演变成现在的 24PIN 接口(如下图)，传统的 ATX12V 电源主要提供了 12V、5V、3.3V、5VSB 和 -12V 几组电压输出供各部件使用。

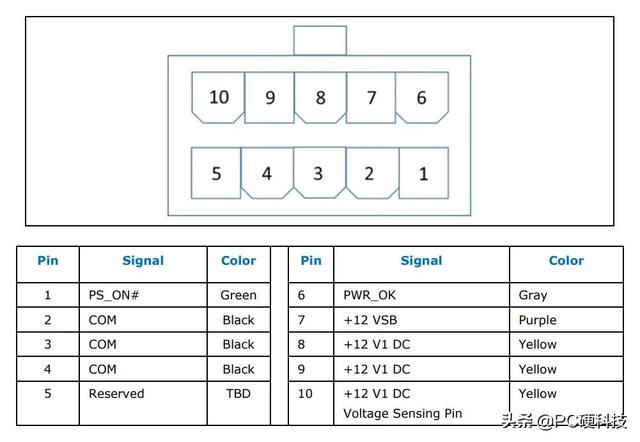

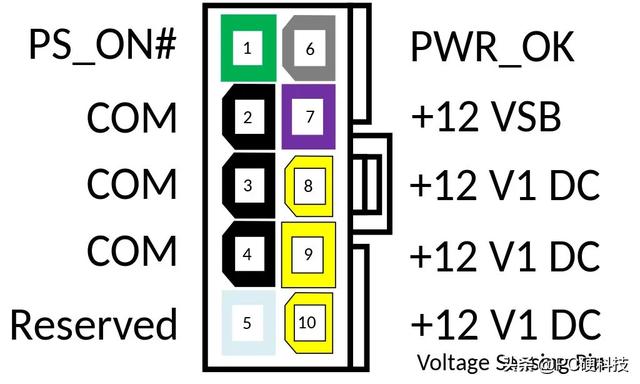

下图就是 Intel 最新推出的 ATX12VO 规范(O表示only)，新接口的针数从现在 ATX2.3 的 24 针简化到 10 针，其中第 2、3、4 脚是 COM 端(地线)，8、9、10 脚是 12V V1 供电，7 脚是 12V 待机供电， 1 脚 PS-ON(开机)，6脚是PG信号，10个针脚用了9个，还预留一个空脚方便日后升级。

由于摒弃了 5V、3.3V、-12V 等几组电压，针脚数大为简化，同时也提高了 12V V1 供电能力，每针脚电流提升到 8A(当前的标准是6A)，这样这个10PIN主接口就可以提供216~288W，对于多数办公用的品牌机来说基本够用了，对于那些高性能的游戏电脑以及工作站电脑就需要额外的 CPU 辅助供电接口了。

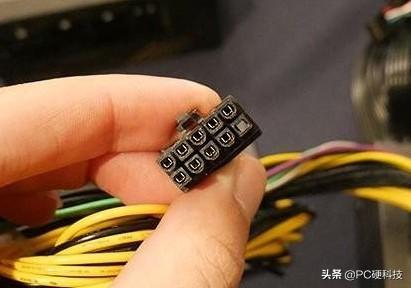

另外还有一个 12V1 主板辅助供电接口，沿用当前 PCIE 6Pin 接口，但不遵循 PCIE 协定，可以传输 216~288W 。这样 10Pin、6Pin 两个接口加起来可提供 432~576W 的功率，比目前的 24PIN 要强得多。

还没完， CPU 供电依旧沿用当前的 4Pin、8Pin 12V2 接口，不够的话还可以再加一个 8PIN，这样组合起来应该在短期内都不会遇上瓶颈。

那么问题来了，电源只有 12V 供电，那些需要 5V 的设备 例如 硬盘 SSD RGB 灯等怎么办？Intel ATX12VO 标准规定将由主板的 DC-DC 电路输出 5V 供电并提供接口给外部设备使用。

其实目前很多品牌机已经不使用 ATX 标准电源接口，例如联想就有自己的 10PIN 接口，全新的ATX12VO标准对电源的设计复杂度大为降低，但对于一些多变的的供电环境，完全把负担嫁接到主板上去了，不过好处是理线更加方便了，而且效率也更高。

不过，要大改 ATX 标准里面牵扯很多东西，例如板卡厂商以及电源厂商之间的一些利益，也可能涉及PC用户的开销成本，还要由 intel 进行牵头进行，并且自然有取舍。

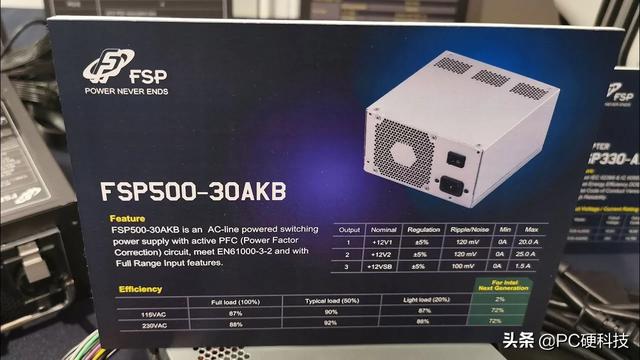

英特尔表示，新的 ATX12VO 电源标准已经制定完毕并公开，今年晚些时候就有相关的产品问世，但初期仅仅限于 OEM 以及整机市场，零售市场时间待定。
