本文深入探讨了Creo和ProE中薄壳特征的重要性和常见失败原因，包括最小半径过小、相邻曲面无法相交、面组退化、内部自相交、精度问题导致的临界问题。提供了针对性的解决方案，如调整建模顺序、创建连接面、修改精度、偏移面组减料法等，帮助用户提高薄壳成功率。

摘要生成于 C知道，由 DeepSeek-R1 满血版支持，前往体验 >

在作者评选的Creo和ProE十大功能中，薄壳特征高居榜首，对此有些用户表示对此有异议或者不能理解。

作者把它评选为十大功能第一名主要的原因有两个。第一点，薄壳作为从数字外观造型到产品结构设计的关键转折，它深刻地改变了模型的属性，如果原本只是一个单纯的数字外观模型，那么经过薄壳特征后，它就开始进入实现功能的产品结构设计阶段，走出了从数字模型到产品的关键一步，相信做过结构设计的用户都有这个体验，当薄壳成功后，都会长舒一口气，特别是外观比较复杂模型。第二点，薄壳特征在Creo或ProE中，并不能保证总是能成功，会受到很多条件的限制，而一旦无法薄壳成功，通常意味着我们可能需要多做很多功夫或进行较大的修改。而薄壳特征失败是如此平常，自然凸显了成功的宝贵和价值了。综合上面两点，作者觉得把薄壳特征评为十大功能之首也就无可厚非了。

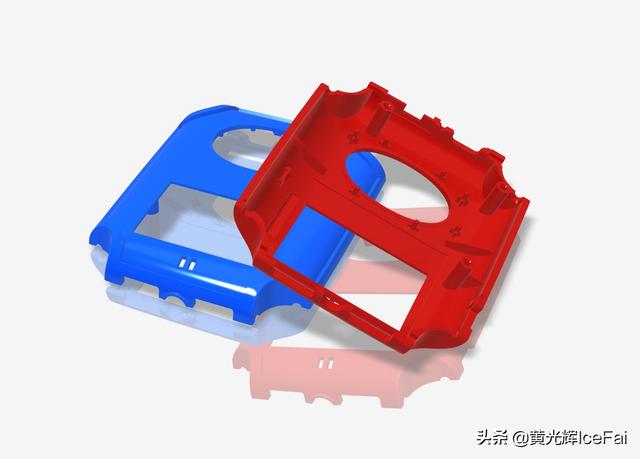

薄壳特征是结构设计的基础

既然薄壳特征是如此重要，掌握它的基本原理从而提高薄壳的成功率和更有效解决薄壳失败就非常有必要了，正基于此，本文将对薄壳的原理和失败原因进行深度剖析，以期帮助作者深入了解薄壳特征，在面对薄壳失败时能采取有效的解决办法迅速解决掉。

一个模型的薄壳过程实际就是外观面组的等距离偏移过程，虽然在不断更新的Creo版本中或多或少都有针对薄壳特征的改进，有些无法偏移的面组也能够通过智能化出来薄壳成功，但在大部分情况下，薄壳的过程基本还是偏移的过程，因此薄壳的成功与否基本等同于曲面组的偏移成功与否。下面就详细分析薄壳失败的主要原因和解决办法。

1.存在最小半径过小的曲面

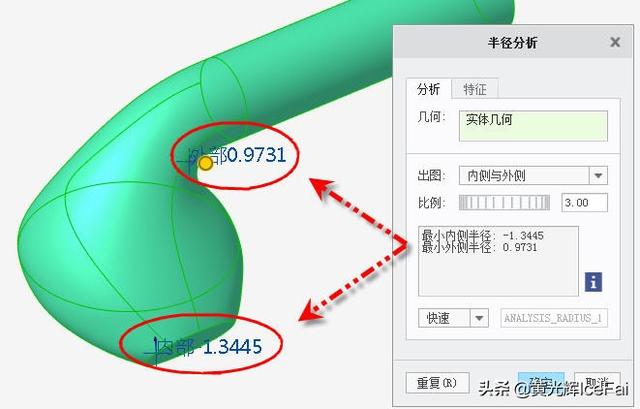

正如我们前面看到，模型的薄壳过程大部分场合下都是模型外观曲面的偏移过程，因此如果在模型的外观面组中存在曲面最小半径(在偏移方向上)小于薄壳值(偏移值)的情况时，自然就会导致薄壳特征的失败。

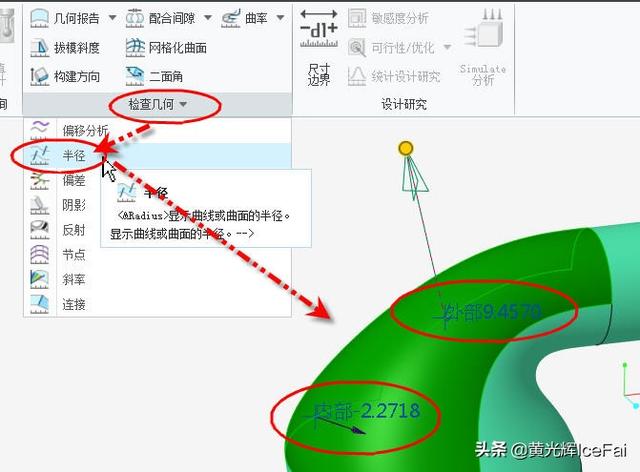

在Creo中，可以通过【分析】选项页下【检查几何】溢出菜单中选择【半径】功能来进行曲面的半径分析。
