你知道如何在UG中将模型的数据放大？不是用鼠标滚动的放水哦，是所有数据都进行了相应的缩放。


【UG编程】如何在UG中将模型的数据放大！

如何在UG中将模型的数据放大！

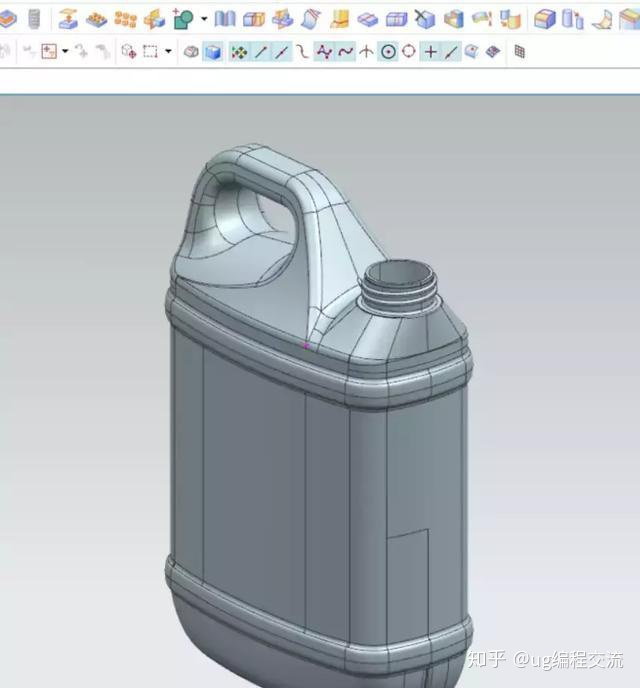

首先，拿一个模型来说明。为什么要放大或缩小模型呢。在生产中，特别是塑胶产品会有个缩水率。设计出来的产品与实际生产出来的产品要一致就要用到缩水率了，而放大或缩小设计的产品就能得到加了缩水率的模具图了。来看看怎么做动吧。


【UG编程】如何在UG中将模型的数据放大！

如何在UG中将模型的数据放大！

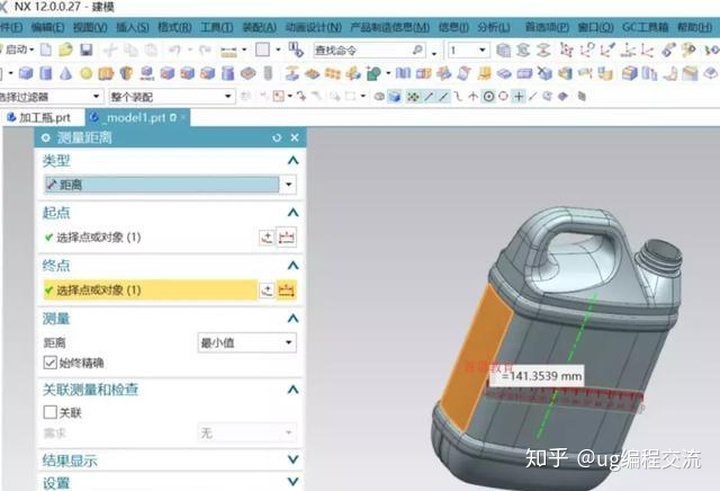

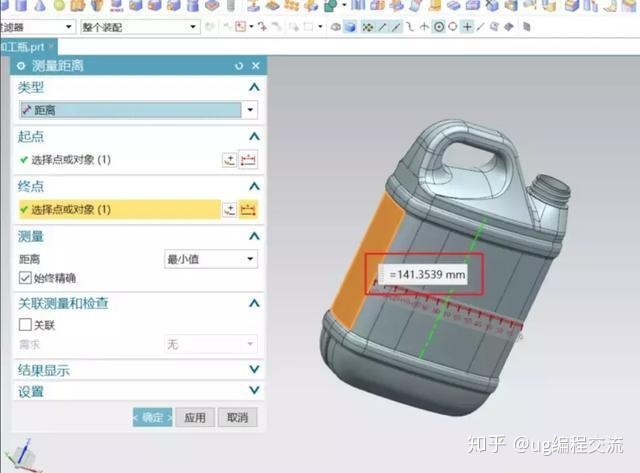

先来测量一下，原模型的宽度：141.3593.


【UG编程】如何在UG中将模型的数据放大&
