本文分享了UG装配中常见的三个问题：1) 零件管理的规范性；2) 打开装配提示“部件已卸载”的解决办法；3) 如何快速为装配体的零件设置不同颜色以进行区分。强调了在UG装配中养成良好习惯和遵循规范的重要性。
今天给大家分享几个关于UG装配的小问题。
01、零件比较多，可以将练习零件放装配里么
很多同学初学的时候会自己练习做很多练习模型，
有的同学这样想：
“画另一个产品草图时不要在基准坐标上就行“。然后图层分开！
有的同学这样想：
做个装配把做好的模型都放装配里
我是认为，这两种做法虽然都能实现，但是都是不规范的
首先多实体设计本身就有很多弊端，一个模型文件里像下面
通过隐藏，图层控制，讲多个练习步骤都做在一个部件导航器里，这样做导航器里特征很乱，如果用隐藏，多实体较多不容易控制，用图层操作不规范，图层不是这么使用的，一般跟企业或西门子默认的特征分类标准有关系的！
下面的同学想到的是将模型采用top-down的方式新建组件
建立子结构然后每个子结构明细都是一个练习。如果你做的是个装配当然这么做，但是不是装配这样做还是很不规范的。装配就是用来处理装配文件的。
好的习惯要慢慢养成，做技术工作，本身有规范和严谨性，正常在企业里，模型又模型的图号代码，装配有装配的图号代码，虽然有小聪明，但老师还是建议多多使你的设计更加规范不管是建模还是装配还是出图，好的习惯是成功的一半，一定会帮到你，也会给别人一种职业的感觉！
02、打开装配出现“部件已卸载”怎么办？

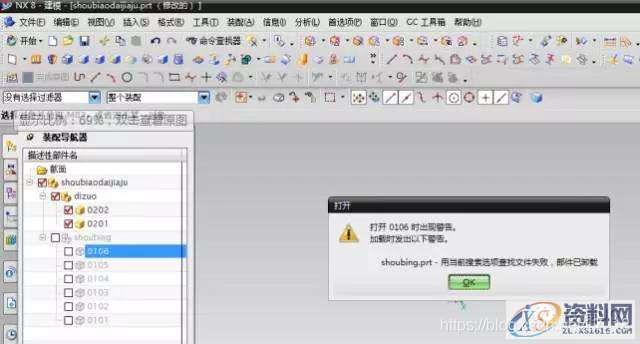

有些同学打开UG装配文件时提示

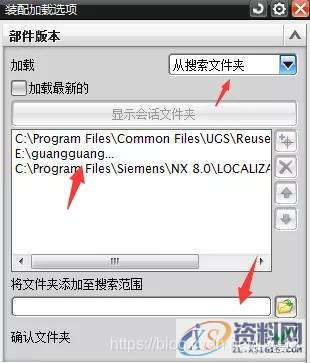

这时我们只需检查装配加载选项是否设置了加载模型的路径，有路径无重名，零件加载就没问题！
03、如何快速将装配体的颜色做出区分

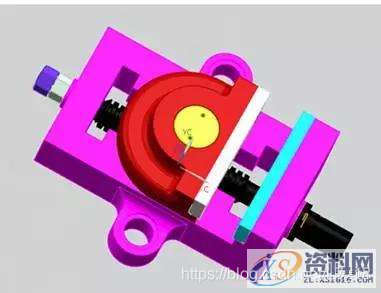

我们都知道装配体是由多个零件组合而成，如果我们想一眼就能看出它有多少个零件，这时我们可以对不同的零件进行不同的颜色区分，如图所示

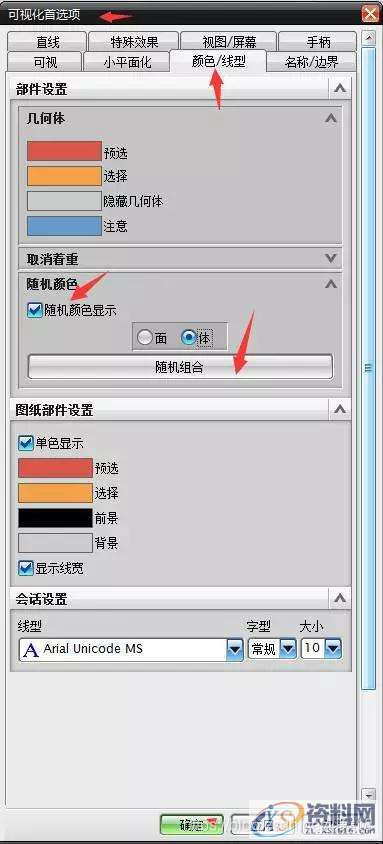

那么类似这类的模型着色样子如果想快速着色呢？
方法很简单：
