简介：本项目主要介绍了一个使用Matlab软件进行40kHz频率信号的自动增益控制（AGC）仿真实验。AGC是一种用于保持输出信号幅度恒定的技术，在无线通信、音频处理和雷达系统等领域中至关重要。仿真实验通过生成40kHz超声波信号，使用Matlab进行处理与分析，评估AGC回路的性能。信号以 "*.dat" 格式存储，并采集到PC上进行数字处理。项目还可能涉及AD603运算放大器模型，该模型常用于AGC系统。整个项目旨在深入理解AGC的工作原理及其在不同条件下的性能优化，并提供了一个数字信号处理和Matlab编程的实际应用案例。
1. 40kHz信号频率的AGC仿真
在现代通信系统中，自动增益控制（AGC）是保持信号强度恒定的关键技术之一。通过自动调整放大器的增益，AGC确保无论输入信号如何变化，输出信号都能维持在合适的幅度范围内，这对于信号的稳定接收和处理至关重要。
1.1 AGC的概念与作用
AGC，全称为自动增益控制，是一种反馈控制机制，其目的是保持信号的幅度恒定。在接收器中，AGC检测信号的强度，自动调整放大器的增益，以应对信号强度的波动，从而提供稳定的输出信号。
1.2 40kHz信号的特点与应用
40kHz是一个高频的声波频率，常用于超声波传感器和非接触式距离测量。这种频率的信号具有较好的穿透性和指向性，使其在工业检测、医疗成像和水下探测等领域有广泛应用。
1.3 AGC仿真设计的需求分析
设计AGC仿真模型时，需要考虑信号频率为40kHz的特点，并确保模型能够适应不同幅度的输入信号。仿真设计的主要需求包括实现快速的增益调整能力、保持输出信号的稳定性和提供清晰的性能评估指标。
2. Matlab软件用于AGC设计与评估
2.1 Matlab在AGC设计中的工具箱应用
2.1.1 Matlab信号处理工具箱简介
Matlab作为一个强大的数学计算和工程仿真软件平台，提供了诸多工具箱来支持特定领域的应用开发。在自动增益控制（AGC）系统设计与评估中，Matlab的信号处理工具箱（Signal Processing Toolbox）扮演了核心角色。该工具箱提供了大量内置函数和应用程序接口（APIs），用于信号的生成、分析、滤波、变换、以及信号增强等多种操作。
信号处理工具箱通过提供多种高级信号处理算法，帮助工程师在模拟和数字信号处理任务中节约大量时间和精力。包括但不限于信号窗函数设计、时频分析、滤波器设计和分析、小波变换、以及自定义信号处理算法的实现等。这些功能对于设计高质量的AGC系统至关重要，因为它们能够精确控制信号的增益，同时保持信号的质量。
2.1.2 Matlab中的AGC模型构建
为了构建AGC模型，首先需要理解AGC的工作原理。AGC系统的核心在于自动调节接收信号的增益，以适应信号强度的变化。在Matlab中，可以通过信号处理工具箱提供的函数来模拟这一过程。
构建AGC模型的步骤如下： 1. 首先，定义或获取一个动态变化的输入信号。 2. 选择合适的增益控制算法。常见的算法包括对数放大器、平方律检测器，以及更复杂的数字算法如PID控制器。 3. 通过Matlab编程实现增益控制算法，使其能够根据输入信号的强度动态调整增益。 4. 使用Matlab内置函数，如滤波器设计函数，来设计并应用适当的滤波器，以确保AGC系统对噪声和干扰的鲁棒性。 5. 验证AGC系统的性能，通常需要通过Matlab的信号分析功能，如频谱分析，来评估输出信号的质量。
Matlab代码示例：
% 假设输入信号为x，AGC算法为自定义的agc_algorithm
% x = ... % 输入信号的定义或加载
% y = agc_algorithm(x); % 调用AGC算法处理信号
% 定义AGC算法函数
function output_signal = agc_algorithm(input_signal)
% 这里应实现AGC算法的具体逻辑
% 比如，使用一个简单的增益函数来模拟AGC行为
% ...
output_signal = input_signal * calculated_gain; % calculated_gain为计算得到的增益值
end
构建AGC模型时，Matlab提供了一个直观且高度集成的环境，支持从简单的概念验证到复杂的系统级仿真，对AGC系统的设计提供了全面的支持。
2.2 AGC参数的Matlab仿真与分析
2.2.1 增益控制算法的实现
增益控制算法是AGC系统中最为关键的部分。不同的算法在适应性和性能上有所差异，它们包括但不限于基本的对数增益控制、更为复杂的比例积分微分（PID）控制器、以及先进的基于模型的控制算法。
Matlab提供了丰富的函数和算法库，使得在Matlab中实现和测试这些增益控制算法变得相对简单。以下是一个简单的增益控制算法的Matlab实现，我们将使用一个对数放大器作为示例：
% 对数放大器模型作为AGC增益控制算法
function gain = log_amplifier(input_signal, ref_level)
% 这里我们使用对数放大器的简化模型
% ref_level是参考电平，input_signal是输入信号
gain = log(1 + abs(input_signal) / ref_level); % 简化的对数放大器增益计算公式
end
在实际应用中，对数放大器模型能够适应广泛的信号电平变化，它对小信号提供了较高的增益，而对大信号则提供较低的增益，以避免输出信号的过载。
2.2.2 信号质量评估指标
在设计和评估AGC系统时，需要量化信号的质量以确保系统性能。信号质量评估指标通常包括信噪比（SNR）、总谐波失真（THD）、以及动态范围（DR）等。这些指标通过比较原始信号与经过AGC处理后的信号来确定AGC系统是否有效提高了信号的质量。
在Matlab中，可以使用内置的信号分析工具来评估信号质量。例如，使用 snr 函数来计算信号的信噪比：
% 假定sig和noise分别是纯净信号和噪声
mixed_signal = sig + noise;
snr_value = snr(mixed_signal, noise);
另外，信号的总谐波失真（THD）和动态范围（DR）等其他性能指标也可以通过编写相应的代码来评估。
2.2.3 Matlab仿真结果与讨论
仿真结果的分析对于理解AGC系统的性能至关重要。Matlab的仿真环境中，结果以图形和数字的形式展示，便于进行深入分析。例如，通过绘制信号的时域和频域图，可以直观地观察AGC系统对信号增益的控制效果，以及信号质量的改善情况。
示例代码用于生成信号的时域和频域图形：
% 假定output_signal是经过AGC处理的信号
t = (0:length(output_signal)-1)/fs; % fs为信号采样率
% 绘制时域图
figure;
subplot(2,1,1);
plot(t, output_signal);
title('AGC Output Signal in Time Domain');
xlabel('Time (s)');
ylabel('Amplitude');
% 绘制频域图
NFFT = 1024; % FFT点数
Y = fft(output_signal, NFFT);
P2 = abs(Y/NFFT);
P1 = P2(1:NFFT/2+1);
P1(2:end-1) = 2*P1(2:end-1);
f = fs*(0:(NFFT/2))/NFFT;
subplot(2,1,2);
plot(f, P1);
title('AGC Output Signal in Frequency Domain');
xlabel('Frequency (Hz)');
ylabel('Magnitude');
在讨论仿真结果时，应将注意力放在增益变化的响应时间、信号的稳定性和稳定性带来的影响，以及任何可能出现的失真等方面。通过分析这些参数，设计人员能够对AGC系统性能做出评估，并根据需要调整参数或算法以优化性能。
Matlab不仅提供了进行AGC设计与评估的工具，而且通过其强大的图形和分析功能，让设计者能够更加直观和深入地理解AGC系统的行为和性能。这种能力对于开发高质量的AGC系统至关重要。
3. 超声波信号的生成与处理
3.1 超声波信号生成原理
3.1.1 超声波的产生机制
超声波是指频率高于人耳能听到的最高阈值（大约20kHz）的声波。这类声波在介质中的传播速度与普通声波相同，但是由于频率极高，具有较好的方向性，并且在介质中具有很强的穿透力。超声波的产生通常依赖于压电效应或磁致伸缩效应，其中压电晶体因其方便和高效率被广泛应用于各种超声波设备中。
超声波的产生主要依赖于超声波发生器，其核心是压电晶体。当通过压电晶体的两极施加交流电压时，晶体因逆压电效应而产生机械振动，从而激发出超声波。在超声波设备中，通常还会包含振荡电路，用于放大电压信号，确保压电晶体能够以足够高的频率振动。
在设计AGC系统时，超声波信号的产生是关键的第一步，这是因为后续的所有信号处理和反馈控制都需要以稳定的超声波信号为基础。因此，为了确保信号的可靠性，必须对超声波的生成环节进行严格的设计和控制。
3.1.2 40kHz超声波信号的模拟与生成
为了在40kHz AGC仿真中生成超声波信号，我们需要首先确定所用振荡器的频率。在本例中，我们以40kHz为中心频率，设计一个简单的振荡器电路，以确保信号的稳定和纯净。
为了模拟和生成稳定的40kHz信号，我们将使用Matlab的信号发生器。以下是相应的Matlab代码示例，用于生成40kHz的正弦波信号：
% 参数定义
fs = 200000; % 采样频率
t = 0:1/fs:1; % 时间向量
f = 40000; % 频率设置为40kHz
amplitude = 1; % 振幅设置为1
% 生成信号
signal = amplitude * sin(2 * pi * f * t);
% 绘制信号图形
plot(t, signal);
xlabel('Time (s)');
ylabel('Amplitude');
title('40kHz Sine Wave Signal');
在这个代码块中，我们定义了采样频率、时间向量、目标频率和振幅。通过Matlab的 sine 函数，我们创建了一个频率为40kHz的正弦波信号，并使用 plot 函数将其绘制出来。通过以上步骤，我们模拟出了稳定的40kHz超声波信号。
3.2 超声波信号的检测与处理技术
3.2.1 信号接收与放大技术
在超声波的应用中，信号的接收与放大是获取有效信号的重要步骤。在实际应用中，接收器通常也是基于压电效应，它将接收到的超声波信号转换为电信号。这些信号往往很弱，因此需要经过放大器进行增益调整。
对于放大器的选择，需要考虑到信号的特性和放大需求。例如，如果信号的频率很高，那么所选的放大器应具有良好的高频特性。通常，为了确保信号的质量，需要使用具有高输入阻抗和低噪声的放大器。
在本章节中，我们将继续以Matlab为工具，演示如何对模拟的超声波信号进行放大处理。以下是一个使用Matlab进行信号放大的示例代码：
% 信号放大参数
gain = 100; % 增益设置为100
% 信号放大处理
amplified_signal = gain * signal;
% 绘制放大后的信号图形
figure;
plot(t, amplified_signal);
xlabel('Time (s)');
ylabel('Amplitude');
title('Amplified 40kHz Sine Wave Signal');
通过以上代码，我们将之前生成的40kHz信号放大了100倍。放大后的信号能够更清晰地被检测和处理。需要注意的是，在实际应用中，放大过程可能涉及到滤波和噪声抑制等步骤，以确保信号的清晰度和准确性。
3.2.2 信号滤波与噪声抑制
在超声波信号的处理中，滤波器的使用非常关键。滤波器可以去除信号中的噪声，同时允许特定频率范围内的信号通过。在设计AGC系统时，合理的滤波设计有助于提高系统的稳定性和响应速度。
噪声抑制通常分为两类：宽带噪声抑制和窄带噪声抑制。宽带噪声抑制一般通过低通、高通或带通滤波器实现；而窄带噪声抑制则可能需要更复杂的滤波器设计，例如陷波滤波器。
在Matlab中，我们可以使用内置的滤波器设计函数来实现信号的滤波。以下是一个简单的带通滤波器设计和应用的代码示例：
% 滤波器设计参数
Wn = [0.3 0.4]; % 归一化截止频率
filter_order = 6; % 滤波器阶数
bpf = designfilt('bandpassiir', 'FilterOrder', filter_order, ...
'HalfPowerFrequency1', Wn(1), 'HalfPowerFrequency2', Wn(2), ...
'SampleRate', fs);
% 应用带通滤波器
filtered_signal = filter(bpf, amplified_signal);
% 绘制滤波后的信号图形
figure;
plot(t, filtered_signal);
xlabel('Time (s)');
ylabel('Amplitude');
title('Bandpass Filtered 40kHz Sine Wave Signal');
在这段代码中，我们设计了一个带通滤波器，其归一化截止频率为0.3到0.4之间，并且滤波器的阶数设置为6。使用 filter 函数对放大后的信号进行滤波处理。经过滤波的信号将更加纯净，有利于后续的信号检测和处理。
3.2.3 信号调制与解调技术
在超声波的远程传输和接收过程中，调制技术是不可或缺的。调制是将待传输的信息（例如数据或音频）加载到一个高频载波上的过程。对于超声波应用，常见的调制技术包括幅度调制（AM）、频率调制（FM）和相位调制（PM）。
在接收端，需要将调制信号解调回原始信息。解调通常是对调制信号进行逆操作，以提取出原始的信息信号。在超声波系统中，由于距离和信号衰减，接收到的信号通常很弱，解调过程需要非常精确。
由于调制与解调技术的复杂性，在本章中我们不深入每个技术细节，而是提供一个基本的调制和解调过程的示例。以下是一个使用Matlab实现AM调制和解调的简单示例：
% AM调制参数
carrier_frequency = 40000; % 载波频率40kHz
carrier_amplitude = 1; % 载波振幅1
information_signal = amplified_signal; % 信息信号为放大后的超声波信号
modulation_index = 0.5; % 调制指数0.5
% AM调制信号生成
am_signal = (1 + modulation_index * information_signal) .* ...
cos(2 * pi * carrier_frequency * t);
% AM解调信号生成
demod_signal = information_signal .* cos(2 * pi * carrier_frequency * t);
% 绘制调制和解调后的信号图形
figure;
subplot(2,1,1);
plot(t, am_signal);
title('AM Modulated Signal');
xlabel('Time (s)');
ylabel('Amplitude');
subplot(2,1,2);
plot(t, demod_signal);
title('AM Demodulated Signal');
xlabel('Time (s)');
ylabel('Amplitude');
在这段代码中，我们首先定义了载波频率、振幅、信息信号和调制指数，然后通过数学运算生成了AM调制信号。解调信号是通过原始信息信号与载波信号相乘得到的。通过Matlab绘制出调制和解调信号的图形，可以直观地看到调制和解调效果。
在实际的AGC系统设计中，调制和解调过程需要根据具体应用进行详细设计和优化。调制解调不仅关系到信号的传输效率和质量，而且直接关联到系统的稳定性和可靠性。
以上内容展示了超声波信号的生成与处理的基本原理和技术，其中包括信号的模拟生成、放大、滤波以及调制解调等关键步骤。通过这些处理技术的应用，可以获得更为准确和稳定的超声波信号，为后续的AGC系统提供重要的支持。在下一章节中，我们将详细介绍 "*.dat" 文件格式及其在信号数据记录中的应用。
4. "*.dat"文件格式用于数据存储
4.1 数据存储格式的选择与应用
4.1.1 "*.dat"文件格式的定义与特点
数据文件的格式选择对于存储和后续处理至关重要。在众多可用的数据格式中，扩展名为 " .dat" 的文件类型广泛用于存储各种类型的数据，它既不是专有的也不是结构化的，因此具有非常灵活的应用场景。 " .dat" 文件通常被用来记录原始的二进制数据，这意味着它们可以存储任何类型的数据，从数值数组到复杂的对象或结构体。
" .dat" 格式的主要特点包括： - 无格式限制 ：数据可自定义格式，灵活记录各种信息。 - 二进制存储 ：优化了存储空间，同时保持了较高的读写速度。 - 易于程序处理 *：由于其二进制本质，这类文件格式容易被程序语言解析和操作。
4.1.2 "*.dat" 在信号数据记录中的作用
在信号处理领域， "*.dat" 文件格式被广泛使用于存储采样得到的信号数据。这些数据可能是模拟信号经过ADC转换后的数字形式，也可能是经过某种算法处理的结果。
使用 " .dat" 格式存储信号数据具有以下优势： - 快速存储 ：二进制写入减少了转换过程，可以实现高速数据记录。 - 完整保留 ：在二进制形式下，数据几乎可以无损地被保存，为后续分析提供了原始数据保证。 - 多用途性 ：任何数据处理软件或语言，如Matlab、C/C++、Python等，都可以读取和处理 " .dat" 文件。
4.2 "*.dat"文件的数据读取与处理
4.2.1 使用Matlab读取 "*.dat" 文件
Matlab是一个非常流行的数据分析工具，它提供了简单有效的方式来读取 "*.dat" 文件中的数据。Matlab可以导入二进制数据文件并直接转换为数组，这使得用户能够轻松地进行后续的数据分析和可视化。
一个使用Matlab读取 "*.dat" 文件的简单代码示例如下：
% 使用Matlab的fopen函数打开文件
fileID = fopen('datafile.dat', 'r');
% 使用fread函数读取数据
data = fread(fileID, '*float'); % 假设数据为浮点类型
% 关闭文件
fclose(fileID);
% 查看数据
disp(data);
此代码段读取一个名为 'datafile.dat' 的二进制文件，并将其内容作为浮点数数组存储在变量 data 中。之后，可以使用Matlab的丰富函数库来处理这个数据。
4.2.2 "*.dat"文件的数据组织与管理
在存储大量数据时，数据组织与管理显得尤为重要。在 "*.dat" 文件中，数据可以是简单的一维数组，也可以是多维数组，或者是结构体（struct）。
Matlab中处理 "*.dat" 文件中复杂数据结构的代码示例如下：
% 假设我们有结构体数据存储在 *.dat 文件中
fileID = fopen('complexdata.dat', 'r');
% 读取结构体
data = load(fileID);
% 关闭文件
fclose(fileID);
% 显示数据结构
fields = fieldnames(data);
for i = 1:numel(fields)
fprintf('Field Name: %s, Data: %s\n', fields{i}, mat2str(data.(fields{i})));
end
在上面的代码中，使用Matlab的 load 函数导入了一个结构体数据，然后通过循环打印出结构体中每个字段的名字和数据。
4.2.3 "*.dat" 文件的数据预处理
数据预处理是数据分析的一个重要步骤。在对 "*.dat" 文件中的数据进行分析之前，可能需要进行诸如数据归一化、平滑、去噪等预处理步骤。
一个简单的数据平滑处理示例如下：
% 读取数据
data = load('rawdata.dat');
% 使用滑动平均法进行数据平滑
n = 5; % 滑动窗口大小
smoothed_data = filter(ones(1,n)/n, 1, data);
% 将平滑后的数据保存到新文件中
fileID = fopen('smootheddata.dat', 'w');
fwrite(fileID, smoothed_data, 'float');
fclose(fileID);
在上面的代码中，我们使用了一个简单的滑动平均法对原始数据进行了平滑处理，并将结果保存到了一个新的 "*.dat" 文件中。
通过以上章节内容，我们详细讨论了 "*.dat" 文件格式的特点、用途以及如何使用Matlab来读取和处理这类文件中的数据。这种格式广泛适用于各种科学计算和工程应用，特别是在信号处理领域，因其灵活性和高效性而备受青睐。
5. 信号采集与数字处理
5.1 信号采集的硬件设备与技术
5.1.1 信号采集卡的原理与应用
信号采集卡，又称数据采集卡或DAQ卡，是一种用于从模拟信号源如传感器、麦克风等中获取信号，并将其转换为数字信号以供计算机处理的硬件设备。它的核心功能是实现模拟信号到数字信号的转换（ADC），以及数字信号到模拟信号的转换（DAC）。
信号采集卡由多个组成部分构成，包括模数转换器（ADC）、数模转换器（DAC）、多路复用器（MUX）、缓冲器、时钟、触发器等。ADC在采样过程中至关重要，它通过采样定理将连续的模拟信号转化为离散的数字信号。这个过程包含了量化和编码两个步骤，量化是将连续的模拟信号转换成有限级别的离散值，编码则将量化后的信号转换成二进制代码。
为了提高数据采集系统的性能，信号采集卡的设计通常需要考虑以下几个关键方面：
- 采样率 ：决定了能够采集的信号频率范围。
- 分辨率 ：决定了信号的最小可测量变化量。
- 通道数量 ：决定了能同时采集多少信号源。
- 输入/输出范围 ：决定了信号的电压范围。
- 抗混叠滤波器 ：用于滤除高于奈奎斯特频率的信号成分，防止混叠现象发生。
信号采集卡广泛应用于科学实验、工业控制、生物医学工程、音频与视频处理等多个领域。例如，在生物医学领域，信号采集卡可用于心电图(ECG)、脑电图(EEG)等生理信号的采集。
5.1.2 采样定理与信号重建
采样定理，又称为奈奎斯特定理，是信号处理领域的基本原理之一。它定义了为了无失真地从数字采样中恢复出原始的连续时间信号，所需的最小采样频率。奈奎斯特定理指出，采样频率应至少是信号最高频率成分的两倍，即 fs > 2fm ，其中 fs 为采样频率， fm 为信号最高频率。
当采样频率低于奈奎斯特频率时，会发生频谱混叠现象。混叠是由于高频信号成分在采样过程中折叠到低频区域而引起的。为防止混叠，通常在采样前对信号进行低通滤波处理，该滤波器被称为抗混叠滤波器。
采样之后，原始信号可以通过数字到模拟转换过程重建。这个过程被称为插值或重建。一种常用的重建方法是使用低通滤波器，它可以平滑地连接采样点，恢复出连续的信号波形。
重建过程的准确性与采样定理密切相关。如果采样频率足够高，那么使用简单的低通滤波器即可获得良好的重建效果。反之，如果采样频率低于所需的最低值，即使使用更复杂的重建算法也无法完全恢复原始信号。
5.2 数字信号处理的关键技术
5.2.1 数字信号处理的理论基础
数字信号处理（DSP）是使用数字计算机技术对连续或离散时间信号进行处理的技术。与模拟信号处理相比，DSP可以实现更高的精度和稳定性，同时易于编程和控制。
DSP的核心在于离散时间信号的运算，包括离散时间系统和信号的表示方法。离散时间系统通常用差分方程来描述，而离散时间信号则用Z变换来表示。Z变换是拉普拉斯变换在离散时间领域的对应物，它使得信号的频域分析和系统的设计变得更加方便。
5.2.2 数字滤波器设计与实现
数字滤波器是DSP中常用的一种工具，用于对信号的频率成分进行选择性过滤。滤波器的设计通常基于所需的频率响应，如低通、高通、带通或带阻。数字滤波器又分为有限脉冲响应（FIR）和无限脉冲响应（IIR）两种。
FIR滤波器 的设计重点在于滤波器系数的确定，这些系数决定了滤波器的频率响应。FIR滤波器的优点是稳定性和线性相位特性，但它通常需要更多的系数来达到与IIR滤波器相同的性能。
IIR滤波器 设计基于模拟滤波器原型，其系数确定涉及模拟原型转换到数字滤波器的设计方法，如双线性变换法。IIR滤波器的特点是高效率，但可能会引入相位失真。
在Matlab中设计数字滤波器可以通过 fdatool 工具进行，也可以通过编程实现，如使用 fir1 或 butter 函数来设计FIR和IIR滤波器。
5.2.3 频谱分析与快速傅里叶变换(FFT)
频谱分析是数字信号处理中的重要组成部分，它涉及到将信号从时域转换到频域。频域分析能够帮助我们了解信号的频率成分，以及如何处理信号以达到特定目的，比如噪声抑制或信号检测。
快速傅里叶变换（FFT）是频谱分析的常用算法。它能够在较短的时间内将离散时间信号的时域表示转换为其频域表示。相比于直接计算离散傅里叶变换（DFT），FFT算法大大减少了所需的计算量，从而提高了效率。
在实际应用中，我们经常使用Matlab提供的 fft 函数进行快速傅里叶变换。下面是一个简单的FFT计算示例：
% 创建一个简单的信号
Fs = 1000; % 采样频率
t = 0:1/Fs:1-1/Fs; % 时间向量
A = [1 2]; % 信号振幅
f = [50 120]; % 信号频率
signal = A(1)*sin(2*pi*f(1)*t) + A(2)*sin(2*pi*f(2)*t);
% 执行FFT
Y = fft(signal);
L = length(signal);
P2 = abs(Y/L);
P1 = P2(1:L/2+1);
P1(2:end-1) = 2*P1(2:end-1);
% 绘制单边频谱图
f = Fs*(0:(L/2))/L;
figure;
plot(f,P1);
title('Single-Sided Amplitude Spectrum of X(t)');
xlabel('f (Hz)');
ylabel('|P1(f)|');
这段代码首先创建了一个包含两个不同频率成分的合成信号，然后通过FFT计算出其频谱，并绘制了单边频谱图。
通过频谱分析和FFT，我们可以对信号进行多种分析，例如确定信号的主要频率成分、检测和抑制噪声等。这些工具在通信、音频处理、信号检测等领域有着广泛的应用。
6. AD603运算放大器模型应用
在自动增益控制（AGC）系统中，运算放大器起着至关重要的作用，尤其是在模拟域中实现增益调节。AD603作为一款低噪声、增益可调的运算放大器，其在AGC系统中的应用尤为突出。本章节将重点介绍AD603的功能特性以及如何在Matlab仿真环境中模拟其模型。
6.1 AD603运算放大器的功能与特性
AD603是一款高性能的固定增益、增益可调的低噪声运算放大器，广泛应用于无线接收器、自动增益控制链路以及信号测量设备中。它的设计允许通过外部电压对增益进行连续控制，这种特性使得它非常适用于AGC系统。
6.1.1 AD603的基本参数介绍
AD603的核心参数包括增益范围、噪声性能、电源电压以及带宽等。增益范围可以从-11dB到+39dB连续可调，而噪声性能保持在很低的水平，适合于对信噪比要求较高的场合。它具有±4.5V到±9V的宽电源电压范围，并且拥有高达45MHz的带宽，这些参数保证了AD603在高频信号处理中的有效性。
6.1.2 AD603在AGC系统中的应用
在AGC系统中，AD603运算放大器可以作为后端放大器，与前级的信号检波电路相结合，共同完成信号的自动增益调整。其内部包含的固定增益和可变增益两级放大器，通过精确控制可变增益部分，可以实现对信号幅度的精确控制，从而保证信号在动态范围内的稳定输出。
6.2 AD603模型在Matlab中的仿真实现
AD603运算放大器的Matlab仿真模型需要能够精确反映其物理特性，包括增益调整的响应速度、噪声性能和频率特性等。在Matlab中，我们可以通过使用Simulink工具以及编写相应的m文件脚本来构建AD603模型并集成到AGC仿真系统中。
6.2.1 AD603模型的构建方法
构建AD603模型的第一步是确定其传递函数。根据AD603的数据手册，我们可以利用其内部增益控制电压（Vgc）与输出增益之间的关系来构建一个数学模型。接下来，在Matlab中，我们可以使用内置的“Transfer Function”模块来表达这种关系，并结合“Gain”模块来模拟AD603的固定增益部分。
% 以下是AD603数学模型的Matlab代码段示例
Vgc = -1.0:0.1:1.0; % 假设控制电压从-1V到+1V变化
Gain_dB = 20*log10((31.25*(1+0.25*Vgc)); % 增益以dB为单位随Vgc变化
% 使用Matlab构建AD603的传递函数模型
num = [31.25*(1+0.25*Vgc) zeros(1, length(Vgc)-1)]; % 分子系数
den = [1 zeros(1, length(Vgc)-1)]; % 分母系数只有一项1
sys = tf(num, den, -1); % 创建传递函数模型
% 画出增益与控制电压的关系图
figure;
bode(sys);
grid on;
6.2.2 与AGC算法的集成仿真

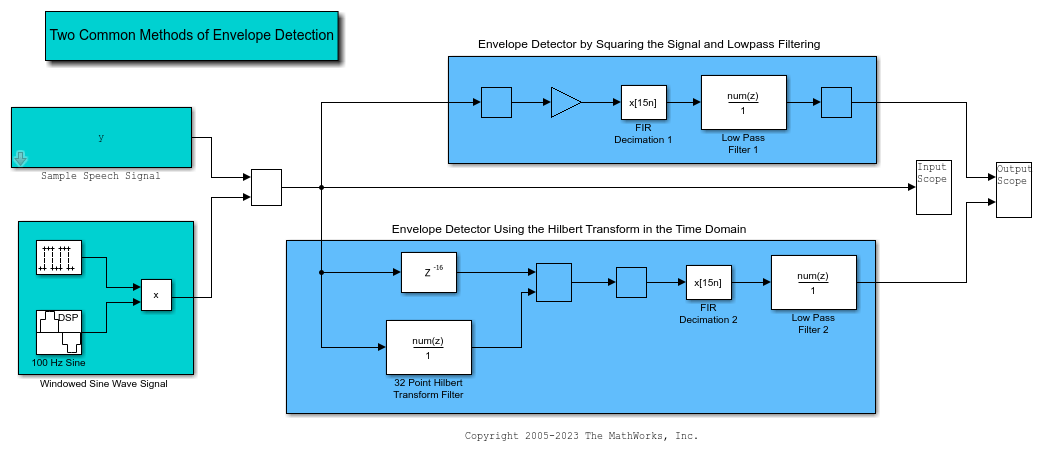

在构建了AD603模型之后，下一步是将该模型集成到AGC算法中进行仿真。这涉及到信号流程的搭建，包括信号的检测、增益计算和增益控制等步骤。在Simulink中，这可以通过将AD603模型、信号检测器和控制算法的各个模块连接起来实现。
% 以下是如何在Simulink中集成AD603到AGC系统的一个示例代码段
% 假设我们已经有了信号检测器的输出以及AD603的控制电压计算公式
% 这里我们构建一个简单的Simulink模型文件（.slx）
% 创建一个新的Simulink模型文件
new_system('AGC_System');
open_system('AGC_System');
% 向模型中添加AD603运算放大器模型
add_block('simulink/Commonly Used Blocks/Transfer Fcn','AGC_System/AD603');
% 配置AD603的参数
set_param('AGC_System/AD603','Numerator','[31.25*(1+0.25*Vgc) zeros(1, length(Vgc)-1)]','Denominator','[1 zeros(1, length(Vgc)-1)]','SampleTime','1e-6');
% 添加信号检测器和增益控制逻辑等其他模块
% 连接各个模块，构建信号流程图
% 运行仿真并观察结果
sim('AGC_System');
在Matlab中，我们不仅可以通过代码来构建AD603模型，还可以利用可视化工具如Simulink直观地搭建整个AGC系统的信号流程，并观察在不同工作条件下的性能表现。通过调整参数和信号特性，我们可以对AGC系统的整体性能进行优化。
通过本章节的介绍，我们详细了解了AD603运算放大器的功能与特性，并演示了如何在Matlab环境中构建和集成AD603模型到AGC仿真系统中。这为后续进行AGC系统性能评估与优化提供了坚实的基础。
7. AGC工作原理与性能优化
7.1 AGC工作原理的深入解析
7.1.1 AGC的基本工作循环
自动增益控制（AGC）是一种自动调节信号增益的过程，其目的是在输入信号强度变化时，维持输出信号的幅度在一个相对稳定的水平。AGC的基本工作循环主要包括以下几个步骤：
- 信号检测 ：检测输入信号的电平大小。
- 增益调节 ：根据检测到的信号电平调整放大器的增益。
- 反馈 ：增益调整的结果反馈到控制电路，以此循环，不断调整直到达到平衡状态。
在实现上，AGC系统通常包含一个电压控制放大器（VCA），一个控制电压发生器和一个检测电路。当输入信号较强时，控制电压会减小放大器的增益，反之则增大增益。这个过程通过一个反馈环路不断调整，确保输出信号保持稳定。
7.1.2 AGC的动态范围与线性度分析
动态范围是指AGC系统能够处理的信号强度的最大范围。AGC设计时，需要考虑两个关键指标：信号的最大与最小输入电平。动态范围越大，表明AGC系统适应输入信号变化的能力越强。
线性度是指AGC系统在增益调整过程中的线性特性。理想情况下，增益变化应该与控制电压成正比。但在实际中，由于硬件和算法的限制，往往会存在一定的非线性。非线性将导致输出信号失真，因此设计时要尽量提高线性度，减少失真。
7.2 AGC性能的评估与优化策略
7.2.1 性能评估标准的确定
为了优化AGC系统性能，首先需要明确性能评估的标准。通常，评估AGC性能的几个关键指标包括：
- 增益调整范围 ：AGC能够调整的最大增益与最小增益之间的差值。
- 反应时间 ：输入信号变化到AGC系统作出反应并稳定输出所需的时间。
- 输出信号稳定性 ：输出信号幅度波动的程度。
- 失真度 ：输出信号与理想信号相比，失真程度的衡量。
7.2.2 AGC系统性能优化方法
优化AGC系统性能，可以采取以下几种方法：
- 调整控制算法 ：通过采用更精细的控制算法，如PID控制，可以实现更快速且精确的增益调整。
- 改进硬件设计 ：使用高性能的VCA和检测电路，减少硬件带来的非线性失真。
- 动态范围扩展 ：通过软件或硬件方式，扩展AGC系统的动态范围，适应更宽范围的输入信号。
7.2.3 案例研究：AGC在特定应用中的优化实例
在实际应用中，如超声波测距设备，AGC的性能至关重要。超声波测距设备需要从各种复杂环境中获取信号，如水下或空气中。为了优化AGC系统以适应这种应用，可以采取如下措施：
- 实现动态阈值算法 ：动态调整检测电路的阈值，确保在不同环境下都能有效检测到信号。
- 多参数联合控制 ：除了反馈信号电平，还可以根据环境噪声、信号频率等因素联合调整增益。
- 离线和在线相结合的优化 ：在离线状态下训练最佳的控制参数，然后在在线状态时快速调整，以适应实时变化的环境。
综上所述，AGC系统优化是一个系统工程，需要从算法、硬件和应用等多个维度进行考量和设计，以实现最优的性能表现。
简介：本项目主要介绍了一个使用Matlab软件进行40kHz频率信号的自动增益控制（AGC）仿真实验。AGC是一种用于保持输出信号幅度恒定的技术，在无线通信、音频处理和雷达系统等领域中至关重要。仿真实验通过生成40kHz超声波信号，使用Matlab进行处理与分析，评估AGC回路的性能。信号以 "*.dat" 格式存储，并采集到PC上进行数字处理。项目还可能涉及AD603运算放大器模型，该模型常用于AGC系统。整个项目旨在深入理解AGC的工作原理及其在不同条件下的性能优化，并提供了一个数字信号处理和Matlab编程的实际应用案例。
扫一扫
1027
被折叠的 条评论
为什么被折叠?
到【灌水乐园】发言
