pcie总线频率和带宽_从1.0到6.0的飞跃之路，PCIe总线技术发展解析

PCIe作为目前PC系统中最主要的总线，从最初的1.0时代，发展到现在的6.0版本草案，经历了多次PC架构的演化，也带来了用户体验的一次次升级。现在，PCIe技术发展到了一个比较关键的路口，随着人们对带宽无止境的需求，现有的PCIe技术已经渐渐跟不上形势的发展，新的技术究竟该怎么走，带宽是否还能继续翻倍发展呢？这一切，值得观察和思考。

带宽严重不足

需要新技术的PCI、AGP时代

1992年6月22日，英特尔发明了名为外部链接标准也就是Peripheral Component Interconnect的接口规范，缩写为PCI。PCI接口的特性在于采用的是并行传输方式，根据连接的数据宽度和频率不同，能够达到不同的数据传输速度。PC中使用的PCI主流标准有两种，都采用32bit带宽，频率分别为33MHz和66MHz，带宽分别是133MB/s和266MB/s。

▲英特尔440BX主板，白色的接口是PCI接口。

PCI的带宽有限，对日益强悍的GPU等高性能单元来说逐渐成为了瓶颈。因此，基于PCI的技术又发展出了AGP等专用于图形卡的总线接口标准。AGP依旧是并行传输数据，考虑到插槽长度的问题，依旧采用了32bit的接口，但是采用多倍数传输数据的方式，频率从66MHz起跳，最终达到533MHz(实际物理传输频率依旧是66MHz)，数据带宽最大可达2133MB/s。

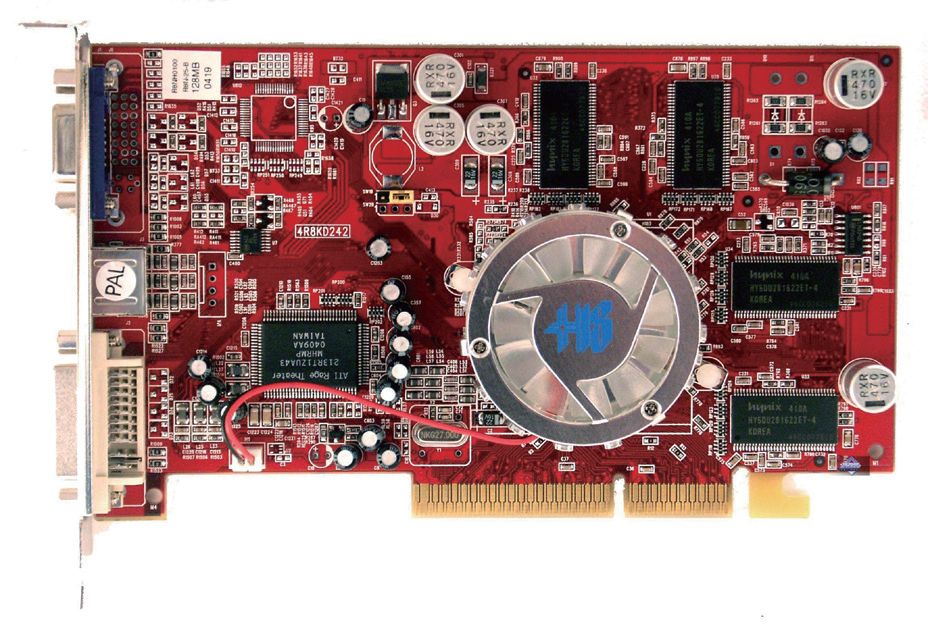

▲Radeon 9550 AGP版本，AGP 8x的带宽最高为2133MB/s。

PCI和AGP等接口带来了2000年左右PC市场的繁荣。随着系统性能进一步提升，对带宽要求越来越大。此时PCI和AGP的劣势逐渐显现了出来。实际上，PCI或AGP这样的并行传输技术，无法在当时的技术条件下带来性能的进一步提升。原因也很简单，PCI或者AGP这样的并行传输技术带宽来自于两个关键参数：位宽和频率。

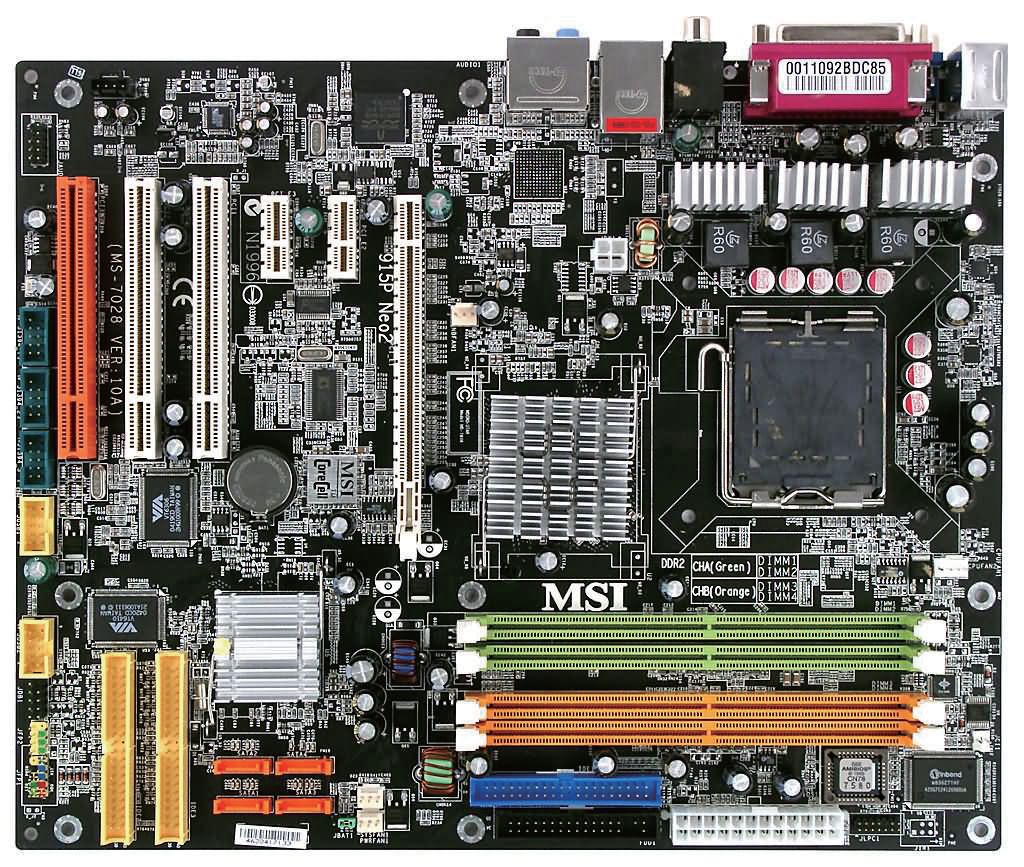

▲英特尔915P主板，首款支持PCIe的产品。

32bit位宽在当时工艺下和插接口尺寸相关，很难在寸土寸金的主板上采用更大的比如64bit位宽(这一点仅在服务器主板采用的PCI-X插接口上实现了)。同时频率受制于并行发送多个数据难以同步，高频率数据容易遭受干扰以及主板制造成本等问题也几乎卡在了66MHz左右。因此，并行的PCI接口需要彻底改变才能适应未来的带宽发展计划。

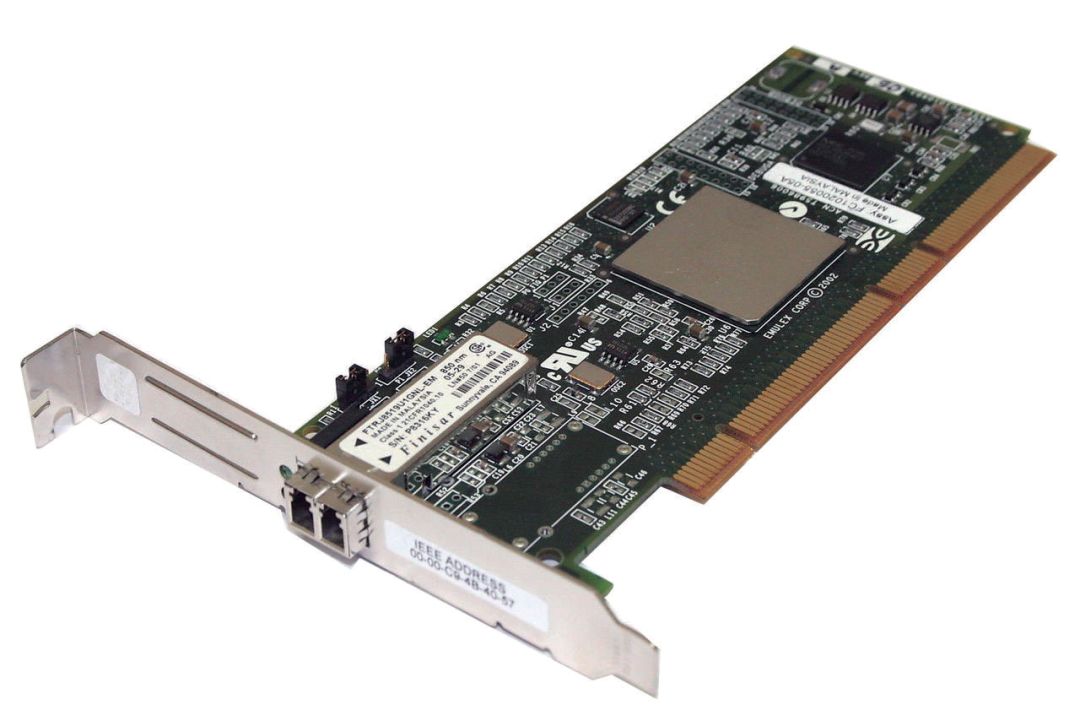

▲PCI-X接口的网卡，可见PCI-X接口的长度差不多是PCI接口的2倍。

终于在2001年8月3日，非营利组织PCI-SIG召集了九大厂商，包括英特尔、AMD、惠普、康柏、博通、IBM、微软、德州仪器和凤凰科技等，进行投票表决，并全票通过了新总线标准的相关协议，随后这个标准就
