导语：本文学习整理自chandoo.org，非常巧妙且具有想像力的Excel制图技巧。

使用Excel绘制圆环图和柱形图的组合图表，直观地展示了历年产品的销售情况，及特定年份各产品的销量组成，如下图1所示。

图1

咋一看，似乎很复杂！然而稍作研究，却并不难。这个组合图表其实是由两个单独的图表和一个滚动条控件组成的。

绘图数据

用于绘制图表的数据如下图2所示。

图2

其中，单元格B17与放置在图表中的滚动条控件相链接，当单击滚动条变化时，该单元格中的数字相应变化。

单元格C16中的公式为：

="产品细分 - 年份: "&INDEX(B22:B35,B17)

根据单元格B17中的值，从单元格区域B22:B35中获取相应的年份值。

单元格C18至G18中的公式依次为：

=INDEX($D$22:$H$35,$B$17,1)

=INDEX($D$22:$H$35,$B$17,2)

=INDEX($D$22:$H$35,$B$17,3)

=INDEX($D$22:$H$35,$B$17,4)

=INDEX($D$22:$H$35,$B$17,5)

即根据单元格B17中的值，获取下面单元格区域D22:H35中的数据。

单元格J22中的公式为：

=IF(ROWS($B$22:B22)=$B$17,C22,0)

向下拖至单元格J35。根据单元格B17中的值，获取相应的同一行中列B的单元格中的值。

可以看出，用于绘制图表的数据都与单元格B17链接起来，随着B17中的值变化，相对应的数据也发生变化，从而使绘制的图表也发生变化。

绘制图表

1.使用单元格区域C17:G18中的数据绘制圆环图，并调整格式，结果如下图3所示。

图3

2.使用单元格区域B21:C35中的数据绘制簇状柱形图，然后添加数据区域为J21:J35的系列，将图表标题链接为单元格C16，调整格式后(参见：Excel图表技巧03：另类组合图表)，结果如下图4所示。

图4

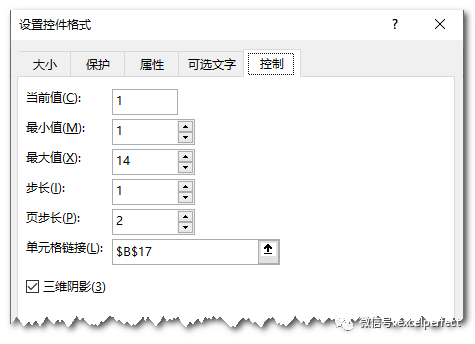

3.单击功能区“开发工具”选项卡“控件”组中的“插入——表单控件——滚动条”，在工作表中放置一个滚动条，设置其格式如下图5所示。

图5

4.将上面的2个图表和一个控件放置在一起，并调整布局，结果如下图6所示。

图6

小结

1. 组合图表不一定是一个图表中使用几个图表类型，也可以是几个图表叠加在一起。

2. 使用控件来控制图表数据，从而让图表动起来。

3. 公式与图表数据相结合，往往能够发挥很好的效果。
