前言

在智能化弱电行业中，涉及到摄像头的远距离传输，我们都会给客户推荐使用光纤。光纤作为传输系统主要是由光纤跳线、尾纤、终端盒、耦合器等设备组成。下面我们一起来聊聊这些光纤配套设备的作用与接法！ 正文

1、光纤接头

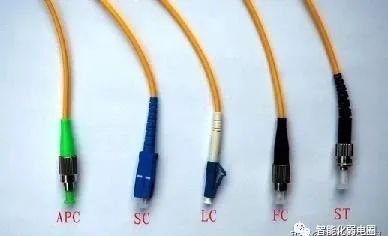

说起光纤跳线，总会想到一个很尴尬的现状，就是很多智能化弱电新人分不清楚光纤接头类型，分不清我们平时口中的大方头、小方头、圆旋头对应的英文缩写型号。其实这些接头英文缩写在弱电项目中经常被提到，但最常用的光纤接头主要有以下4种。

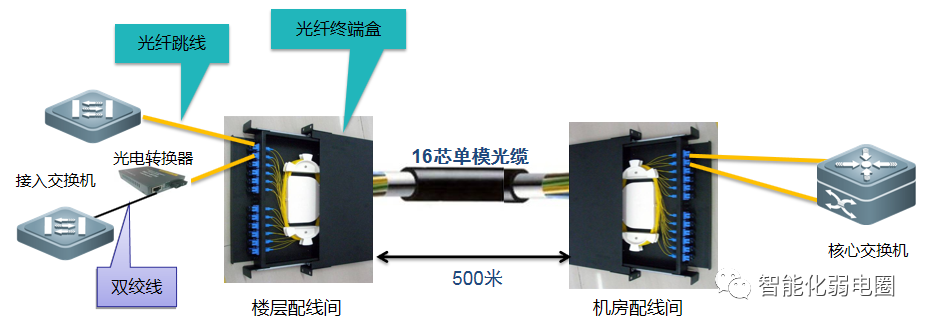

光纤连接示意图

①大方头接头大方头接头即SC型接头，其外壳呈矩形，所采用的插针与耦合套筒的结构尺寸与小方头完全相同。大方头跳线采用了插拔销闩式的紧固方式，不需要旋转，插拔操作很方便，而且介入损耗波动较小。具有抗压强，安装密度高等优点，这种接口在光纤收发器中较为常见！

大方头SC接口

②小方头接头小方头接头即LC型接头，小方头接头采用模块化插孔(RJ)闩锁的紧固方式，即插即用，是现下最为流行的一种光纤跳线，它能有效地减少空间的使用，适合高密度连接,这种接口一般在光模块中较为常见！

小方头LC接口

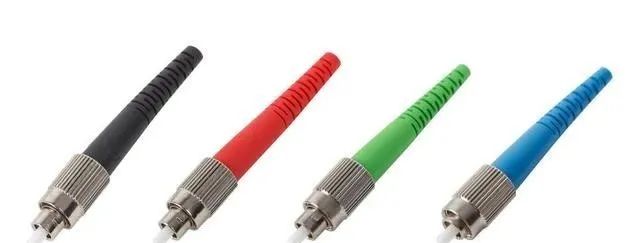

③圆旋头接头圆旋头接头即FC型接头，圆旋头接头采用了螺丝扣的紧固方式，外部加强方式是采用金属套，插入设备后较为牢固，连接器不容易脱落，一般在ODF侧采用。

圆旋头FC接口

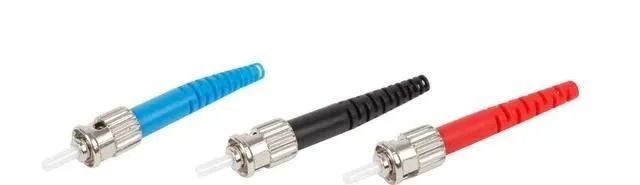

④卡接式圆型接头卡接式圆型接头即ST型接头，卡接式圆型接头外壳呈圆形，紧固方式为螺丝扣。

卡接式圆型ST型接口

2、光纤尾纤

只有一端有连接头，而另一端是一根光缆纤芯的断头，通过熔接与其他光缆纤芯相连，常出现在光纤终端盒内，用于连接光缆与光纤收发器，之间还用到耦合器、跳线等。光纤尾纤分类与跳线一样，一根跳线切开成两个尾纤。

光纤尾纤

3、耦合器

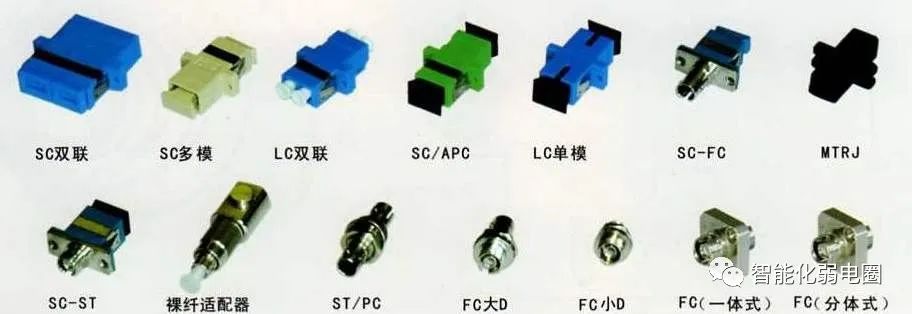

光纤耦合器是光纤与光纤之间进行可拆卸连接的器件，它是把光纤的两个端面精密对接起来，以使发射光纤输出的光能量能最大限度地耦合到接收光纤中去，并使其接入光链路从而对系统造成的影响减到最小。常用的光纤耦合器主要有SC光纤耦合器、LC光纤耦合器、FC光纤耦合器、ST耦合器等。

光纤耦合器

4、终端盒

光纤配线架作为光缆线路的终端设备应具有4项基本功能。

①固定功能：光缆进入机架后，对其外护套和加强芯要进行机械固定。

②熔接功能：光缆中引出的光纤与尾缆熔接后，将多余光纤进行盘绕储存，并对熔接接头进行保护。

③调配功能：将尾缆上连带的连接器插接到适配器上，与适配器另一侧的光连接器实现光路对接。适配器与连接器应能够灵活插、拔；光路可进行自由调配和测试。

④存储功能 ：为机架之间各种交叉连接的光连接线提供存储，使它们能够规则整齐地放置。

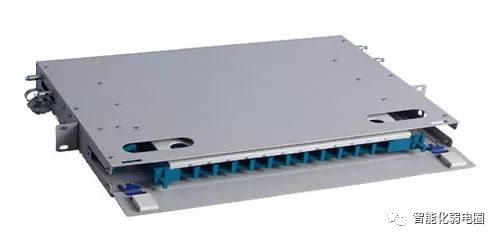

光纤配线架常用的主要分为，12口光纤配线架、24口光纤配线架、48口光纤配线架、72口光纤配线架、96口光纤配线架等。

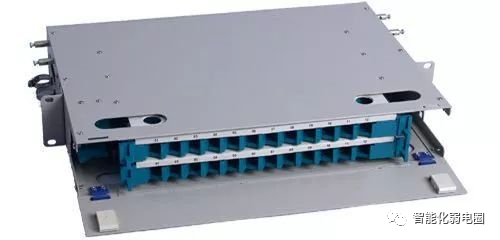

12芯光纤配线架

24芯光纤配线架

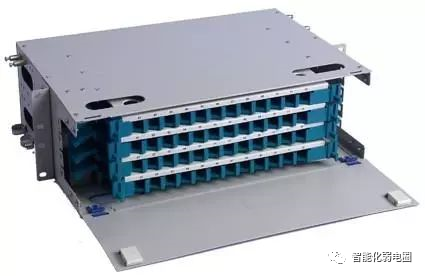

48芯光纤配线架

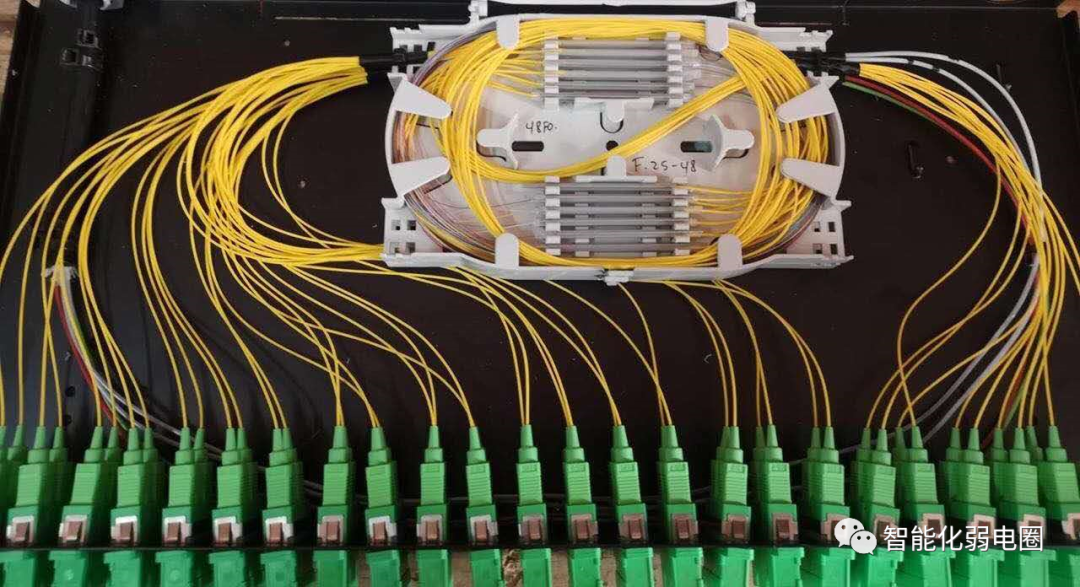

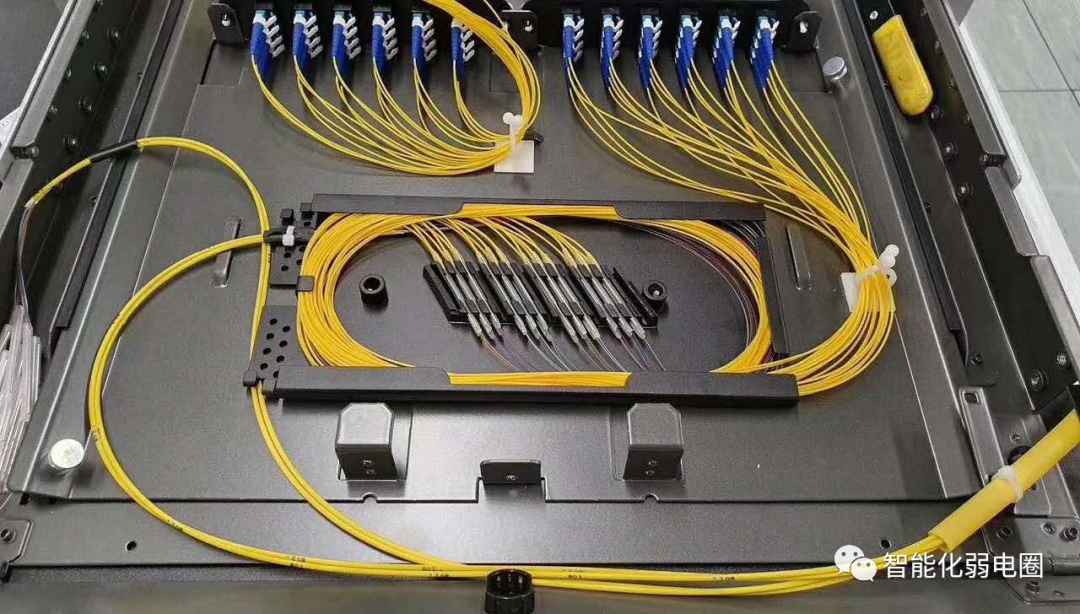

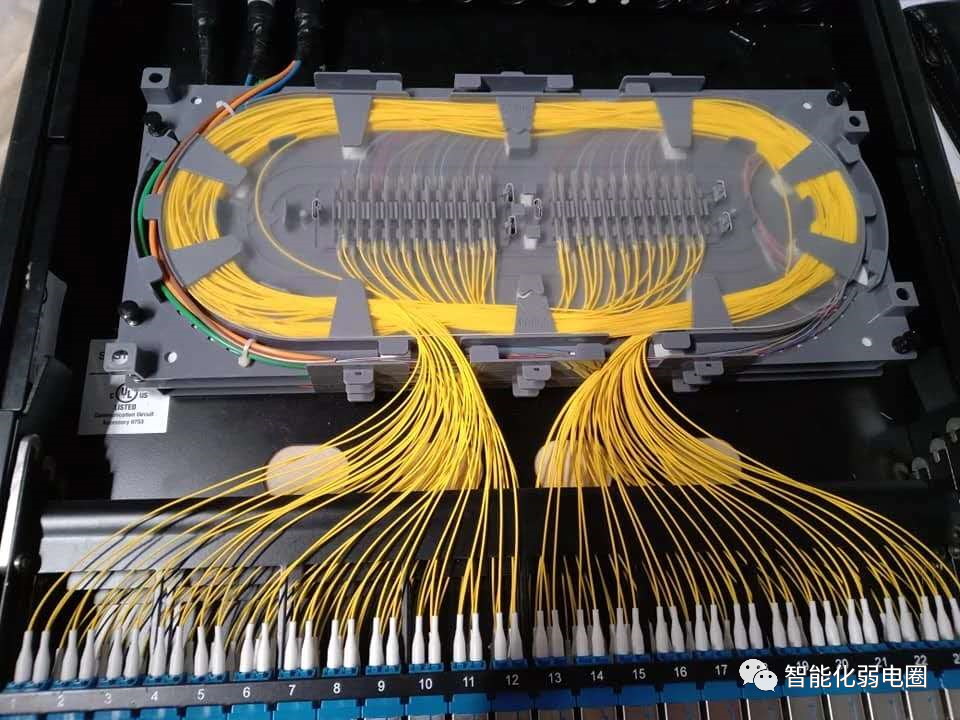

当然在实际的智能化弱电项目中，光纤熔接、光纤盘纤也是门技术活，手艺好的师傅，线芯溶接好之后，光衰非常小，而且盘纤也很美观。

光纤盘纤-1

光纤盘纤-2

光纤盘纤-3

总结

光纤传输具有传输距离远、抗干扰性强、带宽大等优点，在智能化弱电行业中经常被使用。在使用光纤作为链路传输系统时，同时也需要掌握光纤跳线、尾纤、光纤终端盒、耦合器等所有配件的作用，这样去实际弱电项目中才能更好的做好光纤实施工作！
