哈喽大家好,我是许迎果.

接下来我就把红米AC2100全部拆开,看下它的内部结构.

在路由器背面有两颗螺丝,先用螺丝刀卸下来,然后用翘片顺时针把整个底壳翘开就可以了.

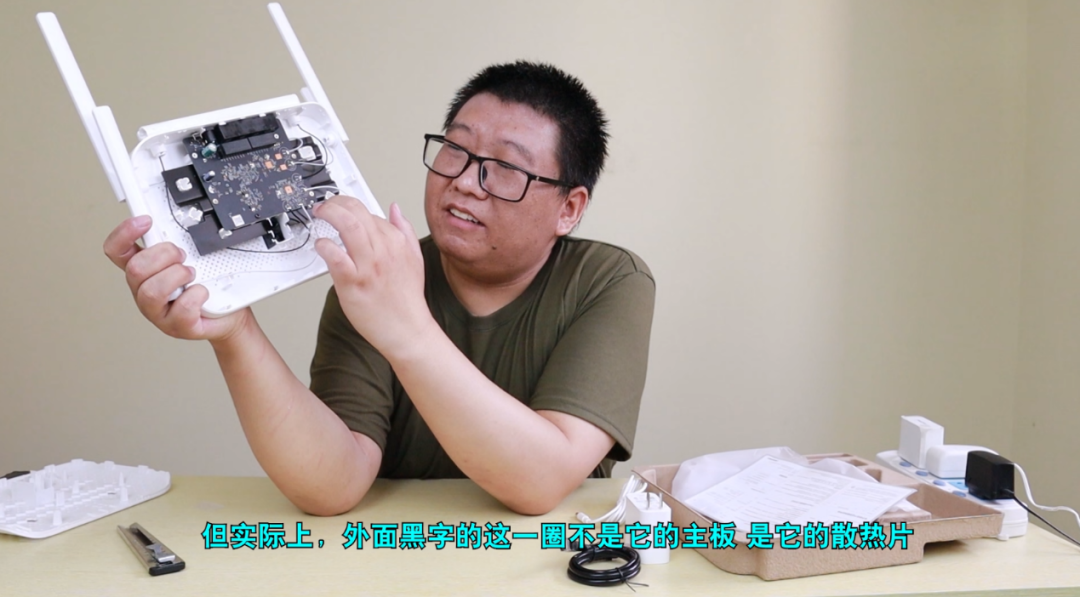

拆开以后,你乍一看红米AC2100的主板似乎挺大的,但实际上,外面黑色的这一圈不是主板 ,而是它的散热片,真正的主板只是中间这一小块,主板面积比预想中还是要小一些的.

当然了小有小的好处,主板小的话,用料就比较节省,用料节省的话就能够更好的控制成本.

这就是为什么这款路由器(红米AC2100)它能够卖到150左右的原因,因为它成本控制的好. 主板小了之后的具体效果好不好,我们还是要实际看一下它究竟使用了什么芯片.

现在虽然看到主板了,但是我们还没有看到芯片,所以我们接着往下拆.

红米AC2100主板上面一共有4个螺丝,把这4个螺丝卸掉,我们就可以拿掉主板了,注意,由于天线是焊接在主板上的,拿的时候要小心一点,别把天线弄断了.

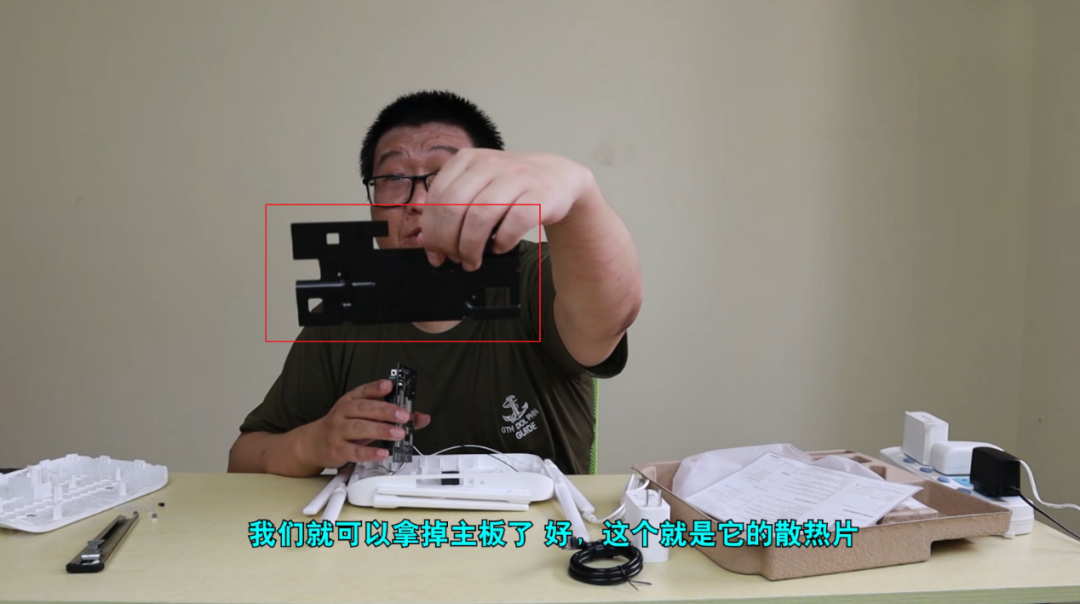

好,这个长方形黑糊糊的铁片子就是路由器的散热片,尺寸倒还是挺大的.

主板上的芯片除了5GWiFi芯片外,其余都被金属的屏蔽罩屏蔽着,看上去防护的还可以.

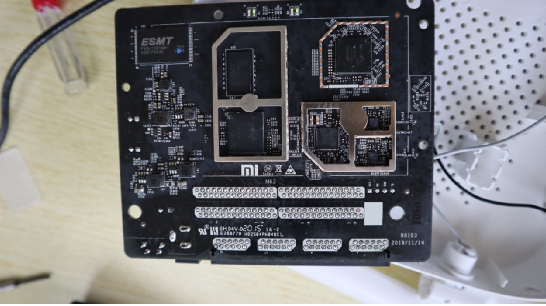

接下来我们小心翼翼的把两个金属屏蔽罩抠掉,就可以看到整个主板和芯片的全貌了.

红米AC2100主板的长度大概11厘米,宽度大概9厘米左右.

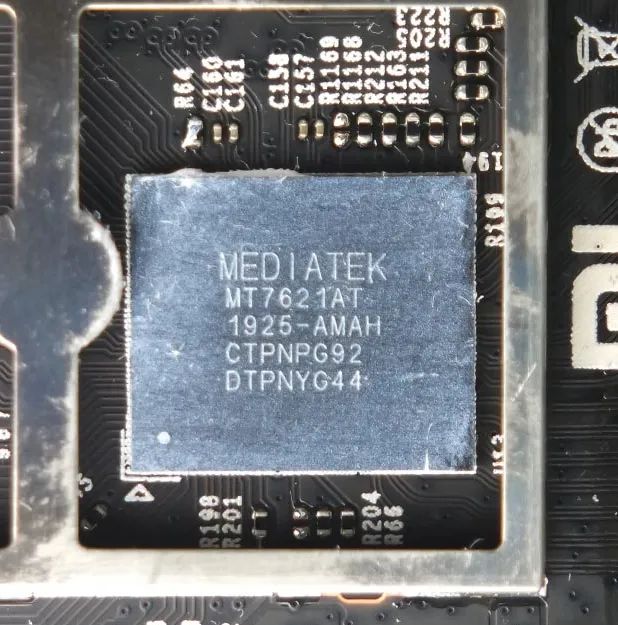

主芯片是来自联发科的MT7621AT,双核心,频率为880MHz,也就是跟K2P的主芯片基本上是一样的.

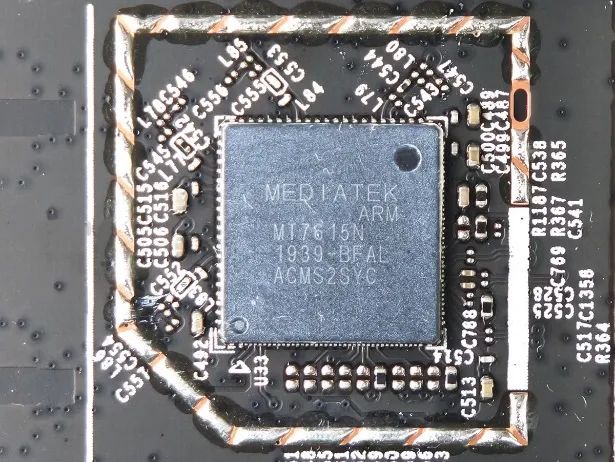

旁边的芯片是DDR3的内存芯片,容量是128M的,角上的芯片是5G WiFi芯片,型号是来自联发科的MT7615N,这个芯片是支持4X4 MIMO技术的,最高的速率支持1733Mbps.

5GWiFi芯片对面是2.4G WiFi的芯片区域,其中大的芯片是2.4G WiFi芯片,它也是来自联发科的,型号是MT7603EN,旁边的2个小的芯片是外挂的独立功放芯片,这2个功放芯片就包含PA、LNA、控制器、信号切换的开关控制器都是在这里面的.

虽然说2.4G WiFi芯片外挂了独立的功放芯片,但是不代表它的效果就一定好.

大家一定要明白,尽管大多数中高端路由器确确实实都会使用独立的功放芯片来获得更好WiFi的效果,但是中低端的路由器即便使用来独立功放芯片,实际效果也未必好,有可能会出现信号很好但传输速率很低或不稳定的情况.

你想想看这款路由器总共就卖100来块钱,成本是控制的比较低的,所以就导致即便是使用了独立的功放芯片,可能还是不如一些高端WiFi芯片内置的效果好.

MT7603EN这颗2.4G WiFi芯片是支持2X2 MIMO技术的,最高速率是300M.

红米AC2100中的这个2100代表的是总速率2100M,也就是2.4GWiFi的300M加上5GWiFi的1733M,一共是2033M,到了厂商手里就变成了2100M了.

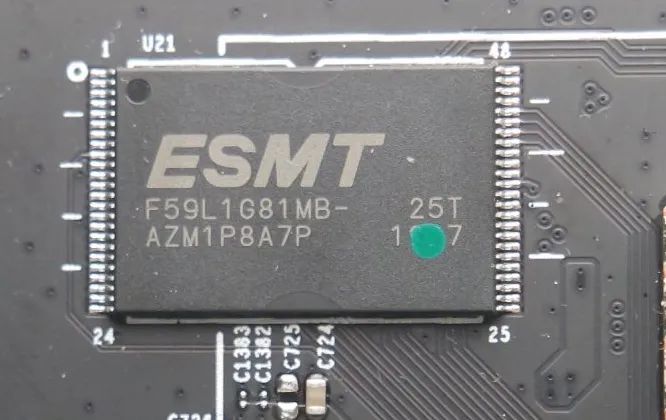

最边角上的这个芯片是一个128MB的NAND的flash芯片,用来存储我们的系统固件的.

这颗芯片一般会有两种,一种是东芝的,一种是ESMT的,相对来说ESMT会更好,很少有坏块的情况,东芝有坏块的情况会多一点.当然了,在绝大多数情况下,即便有坏块也不影响使用.

好了,以上就是我们通过拆机看到的整个主板和芯片的情况.

稍后我会把红米AC2100再重新装好,然后拿它去跟K2P做一个全面的对比,包括WiFi信号质量、覆盖情况、速率、稳定性等方面,欢迎你收看后续节目.
