-----我爱音频网拆解报告第475-----

Panasonic 品牌名称创立于 1955 年,一开始用来做为音响喇叭的品牌,Panasonic结合 “Pan” 和 “Sonic”两个单词的发音,具有将品牌创造的声音带给全世界的含义。Panasonic中文名为“松下”,品牌产品涉及家电、数码视听电子、办公产品、航空等诸多领域,是一家大型的跨国公司。

目前松下电器国内官方渠道在售的音频类产品有高解析度头戴式耳机、头戴式降噪蓝牙耳机、有线耳机、耳挂式运动耳机、颈挂式蓝牙耳机、真无线蓝牙耳机、蓝牙音箱和影音播放器等,品类齐全,价格也涵盖了各价位段。

今天我爱音频网要拆解的是Panasonic松下RZ-C100W真无线蓝牙耳机,这款耳机为半入耳式设计,耳机柄处有一定弯曲弧度为专利设计;耳机内置13mm动圈单元,蓝牙芯片支持双路传输技术,连接稳定;耳机采用波束成形技术的单麦克风,配合ENC降噪算法,可以实现通话降噪功能;耳机支持入耳检测,敲击控制,续航数据为4+12小时,充电盒支持无线充电,功能较为全面。下面一起来看详细的拆解吧~

一、松下 RZ-C100W 真无线蓝牙耳机 开箱

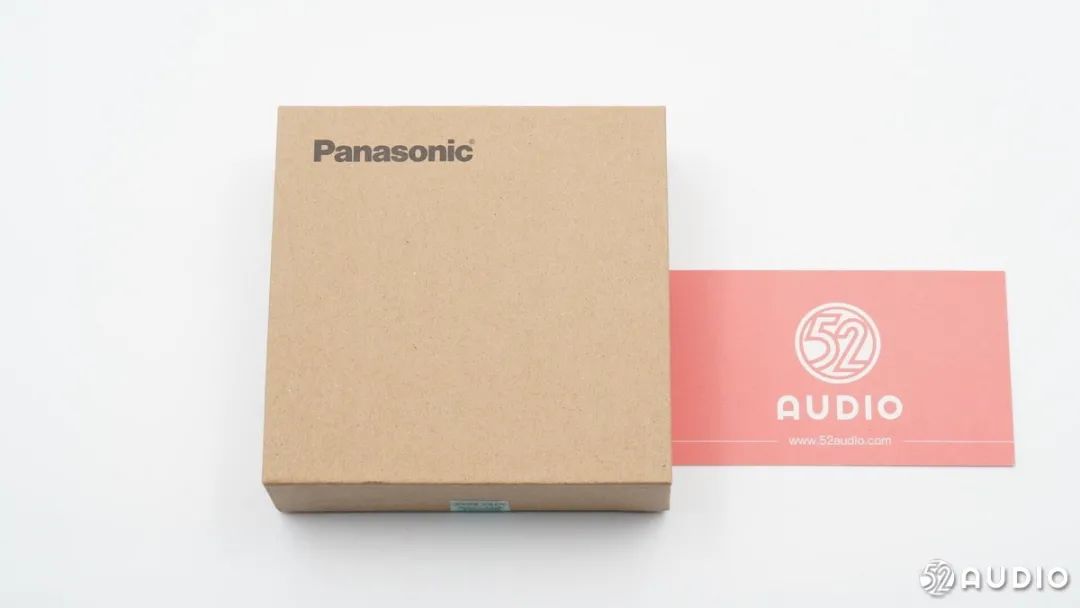

包装盒为牛皮纸盒,只有左上角的Panasonic松下品牌Logo,没有其他印刷内容,真·环保设计。

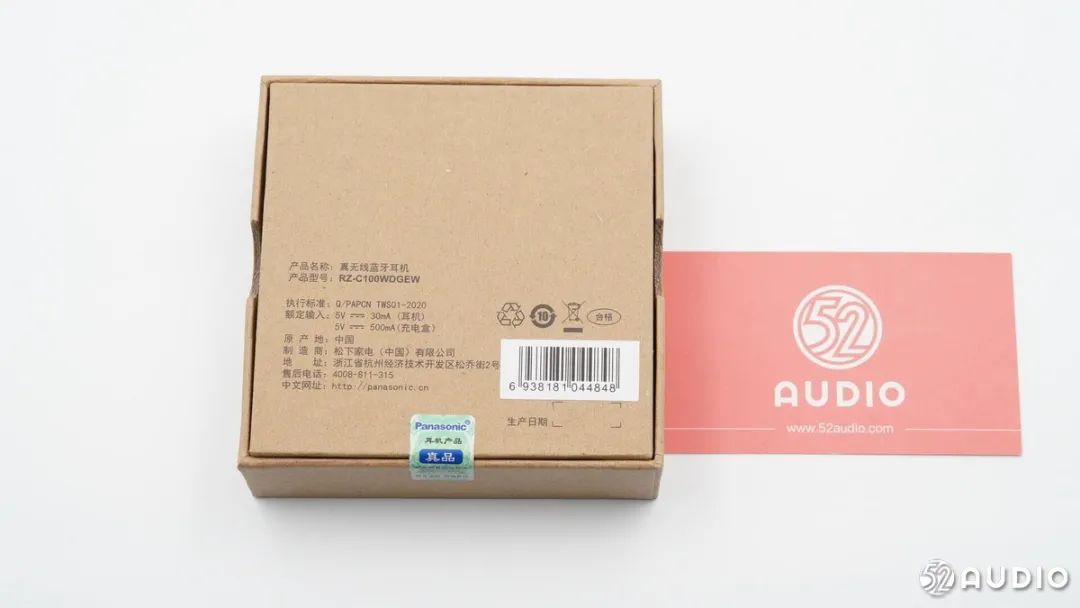

包装盒为天地盖设计,背面是部分产品信息。RZ-C100WDGEW真无线蓝牙耳机,额定输入5V⎓30mA(耳机),5V⎓500mA(充电盒),制造商:松下家电(中国)有限公司。底部还有一个防伪标签。

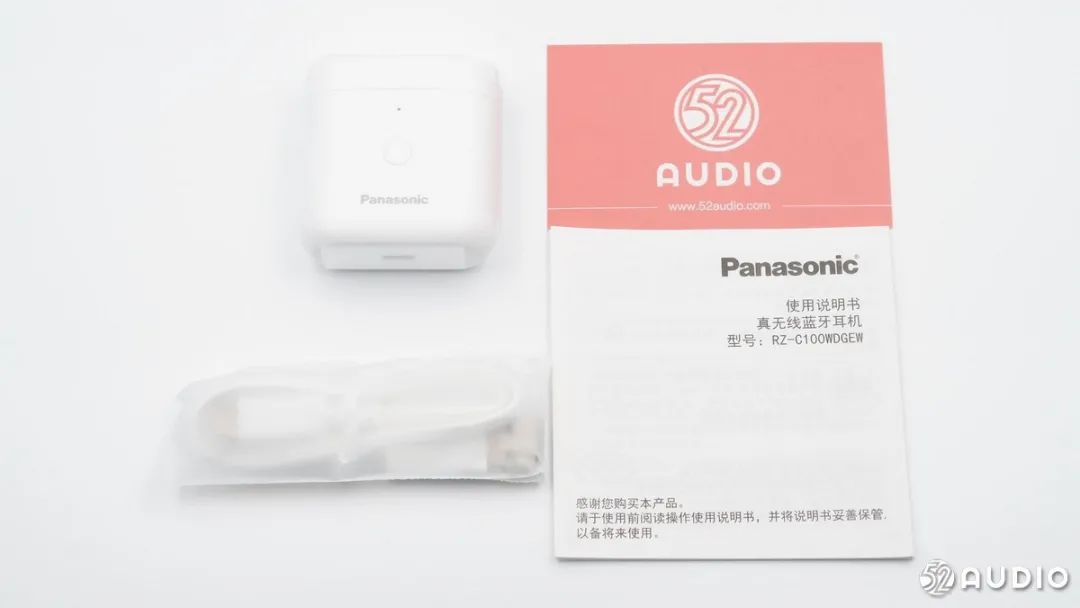

包装盒内物品,耳机和充电盒、充电线缆及使用说明书。

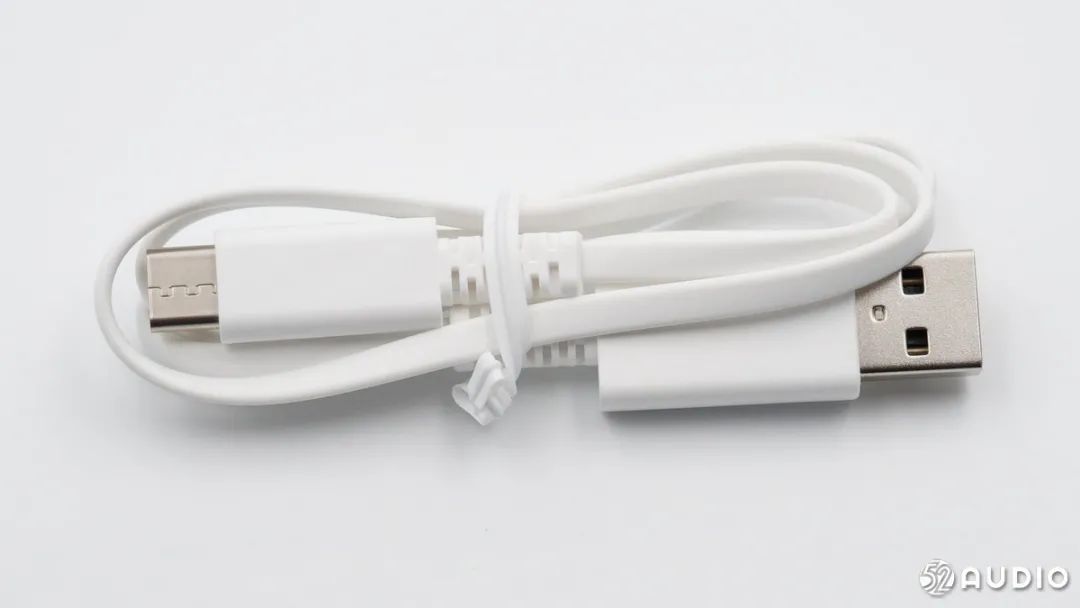

充电线缆为USB-A to USB Type-C接口,扁线设计。

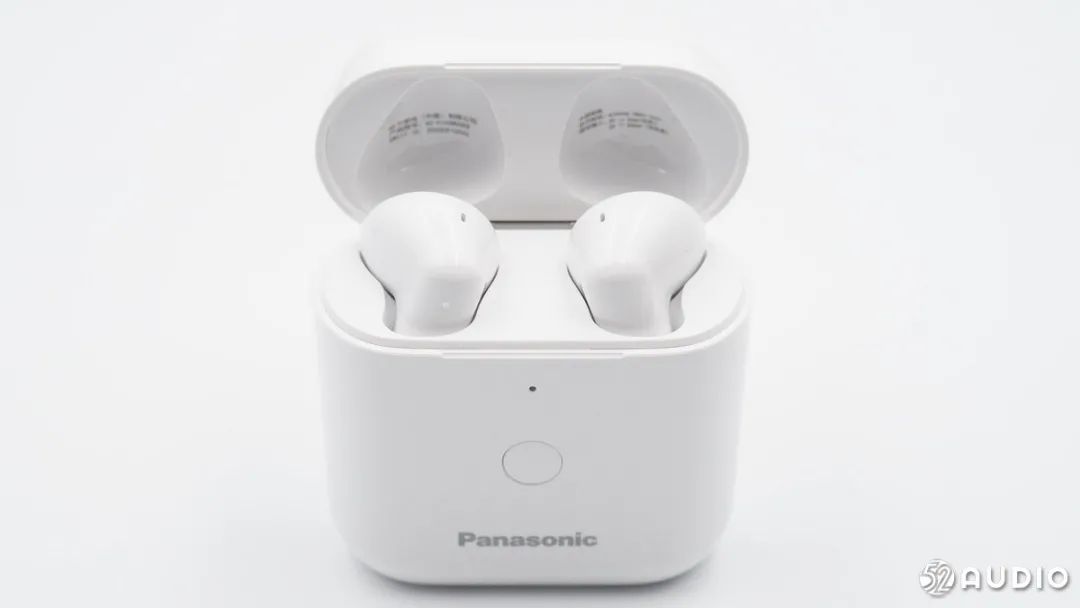

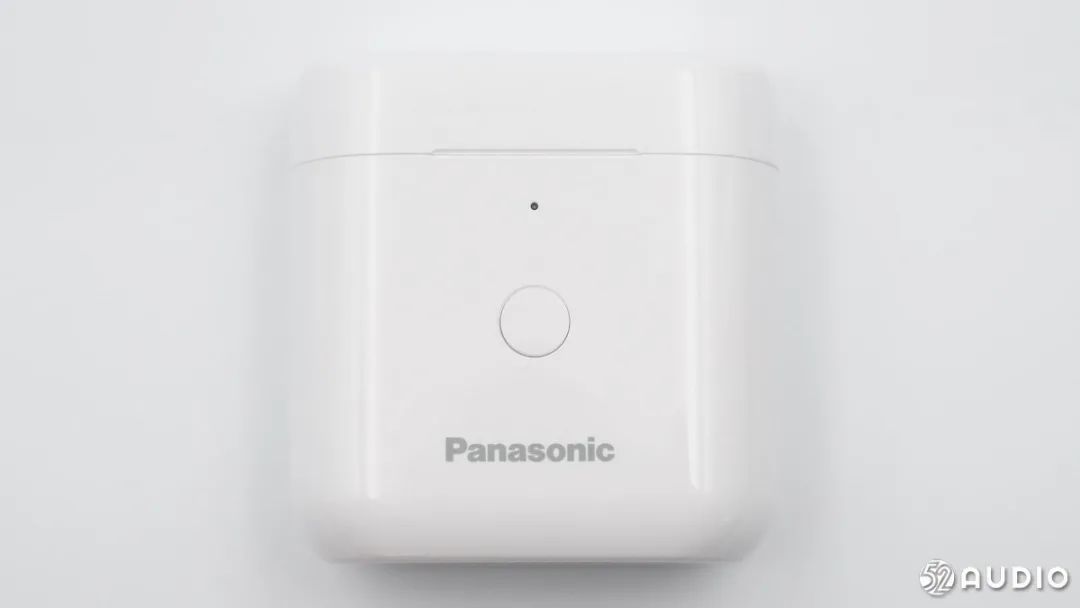

充电盒正面展示,配对按键在中间位置,上面有一个状态指示灯,底部是Panasonic松下品牌Logo。

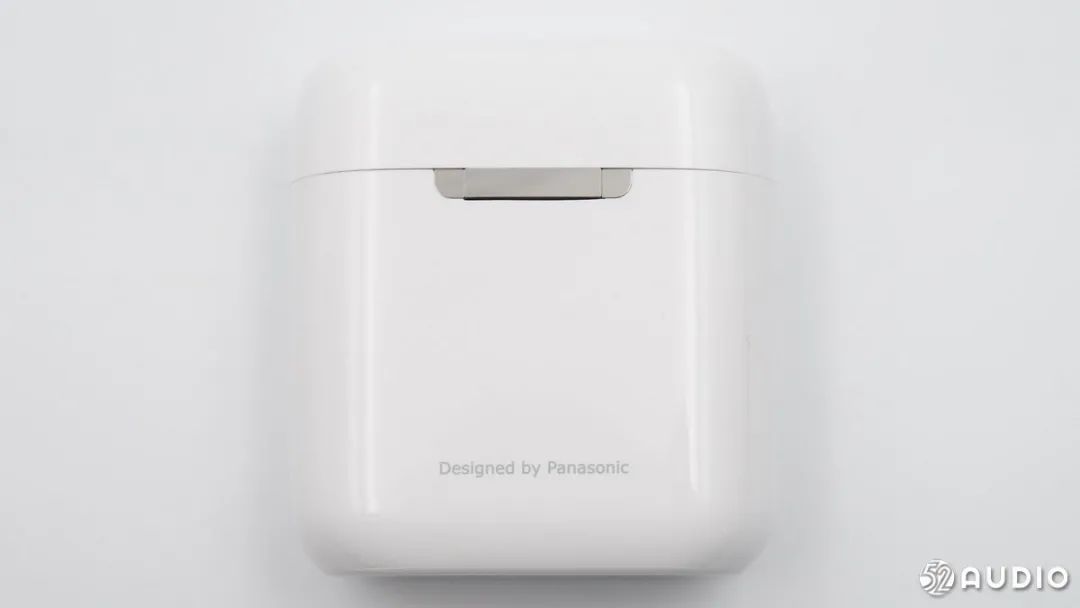

充电盒背面跟正面一样是平面,两侧过渡自然,壳体为亮面设计。盒盖采用金属转轴连接机身,底部有“松下设计”字样。

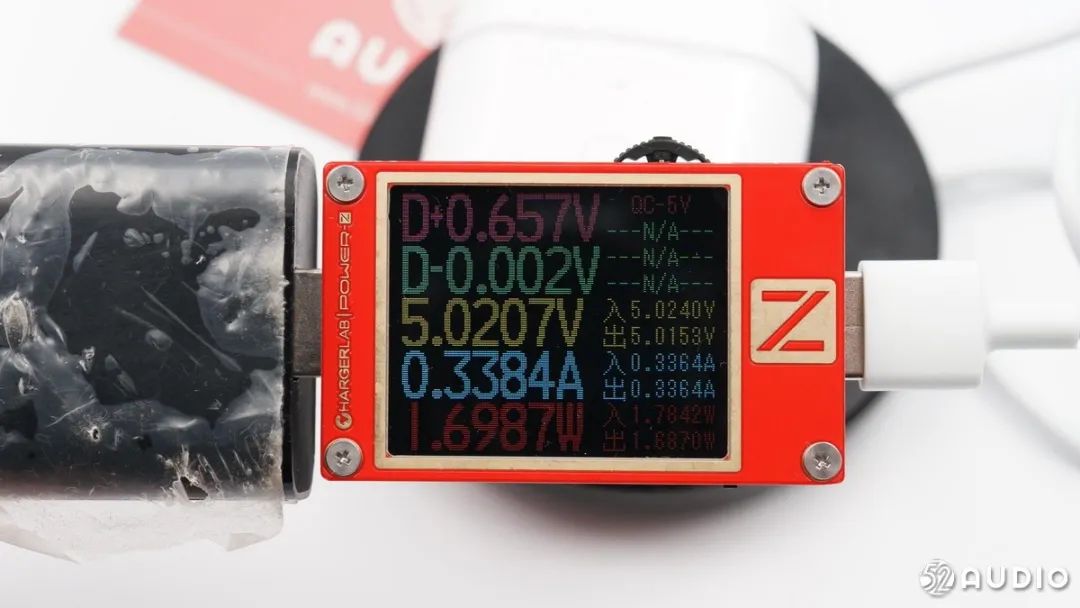

充电盒支持无线充电功能,我爱音频网采用ChargerLAB POWER-Z KT002便携电源测试仪对松下 RZ-C100W 真无线蓝牙耳机进行无线充电测试,输入功率约为1.7W,实际充电功率没有这么高,初始充电电量较高。

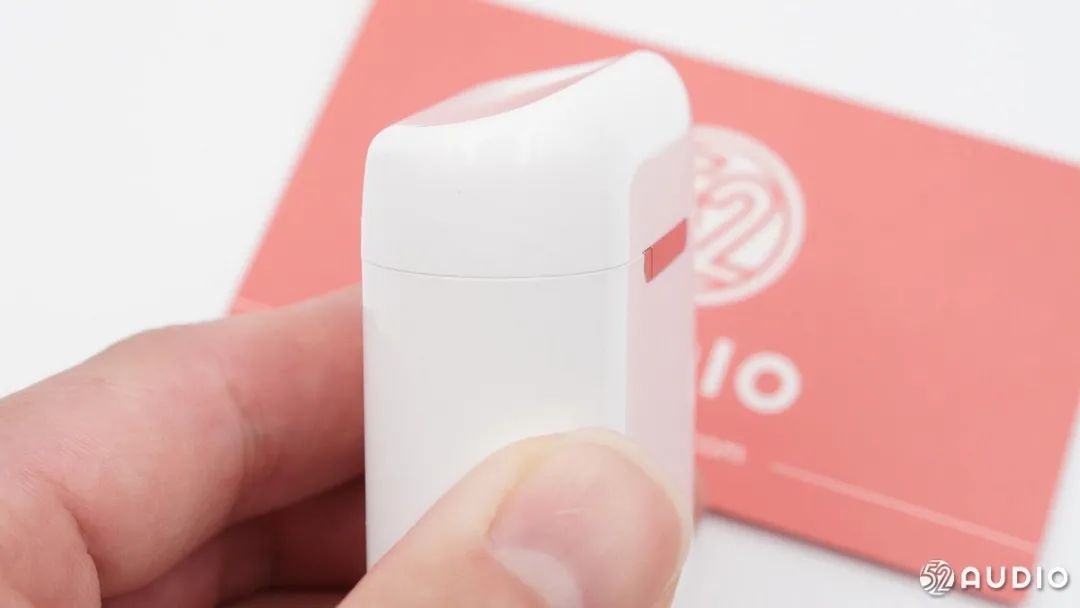

充电盒侧面展示,能够看出机身前后的平面设计,盒盖有弧度设计。

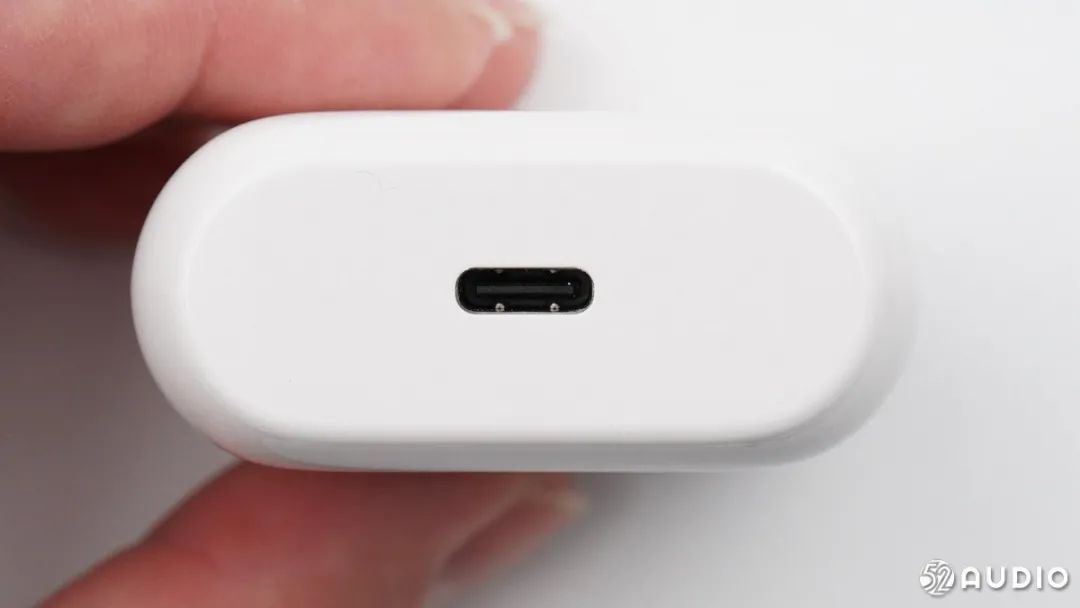

Type-C充电接口位于充电盒底部。

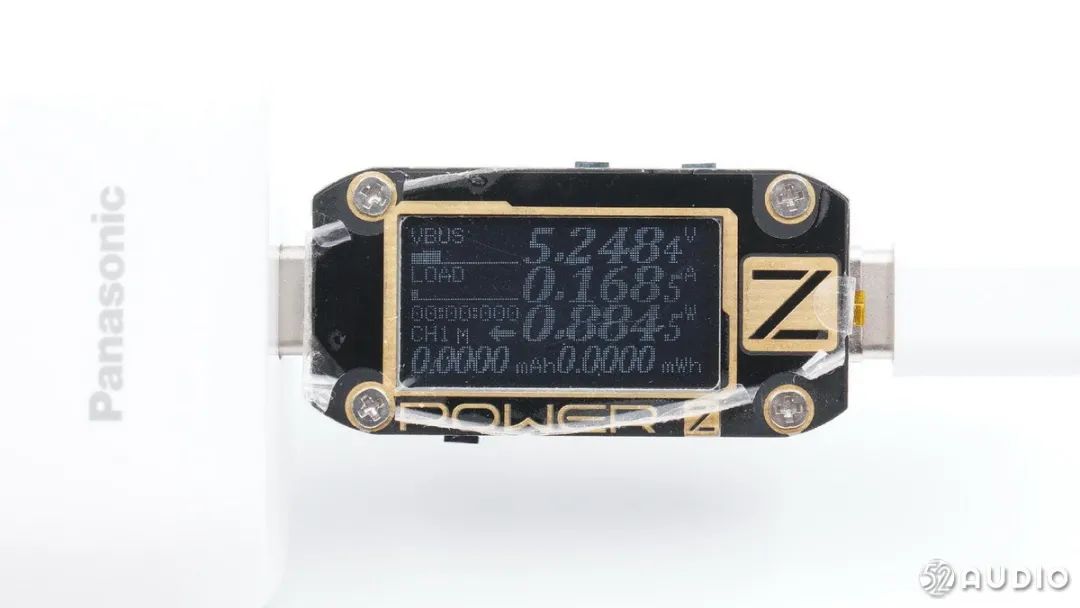

我爱音频网采用ChargerLAB POWER-Z KM001C便携式电源测试仪对松下 RZ-C100W 真无线蓝牙耳机进行有线充电测试,充电功率约为0.8W,初始充电电量较高。


耳机竖置在充电盒内,充电座舱也有一定倾斜角度。

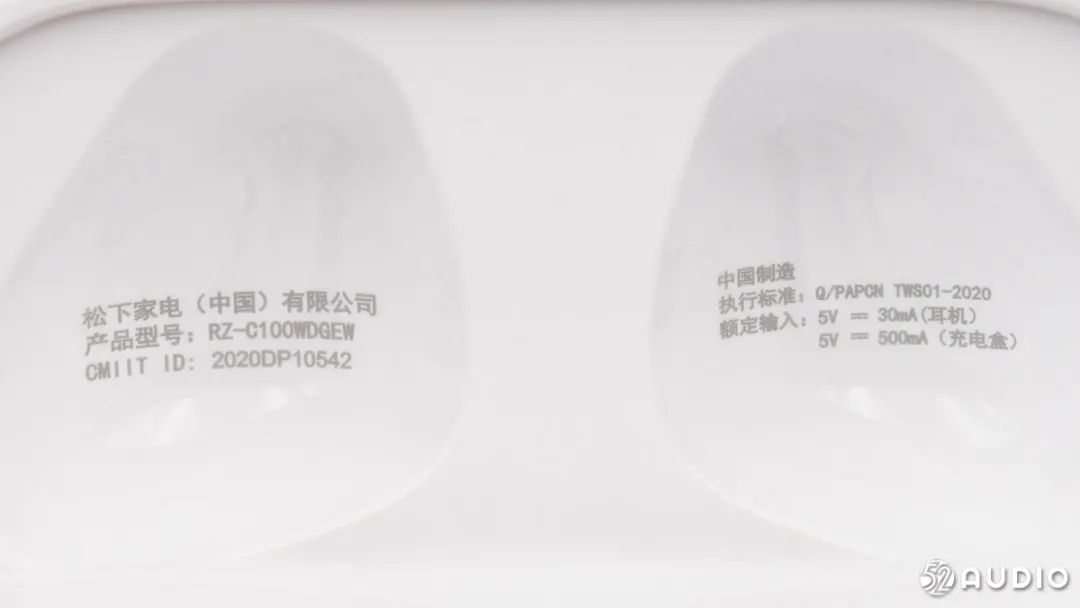

盒盖内侧信息,产品型号RZ-C100WDGEW,额定输入5V⎓30mA(耳机),5V⎓500mA(充电盒)。

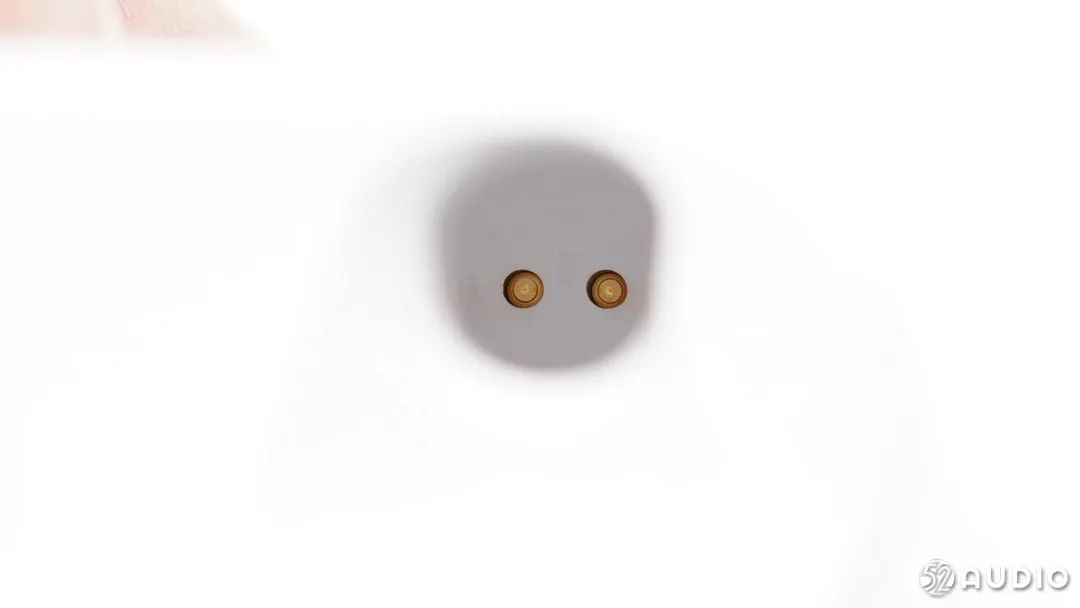

充电座舱底部给耳机充电的Pogo Pin。

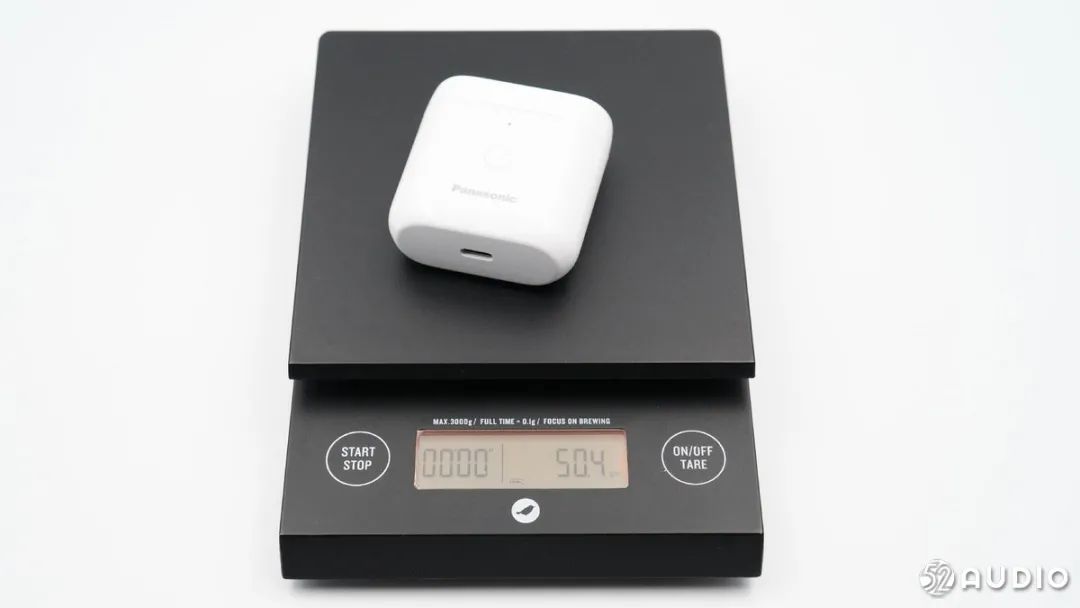

耳机和充电盒共重:50.4克。

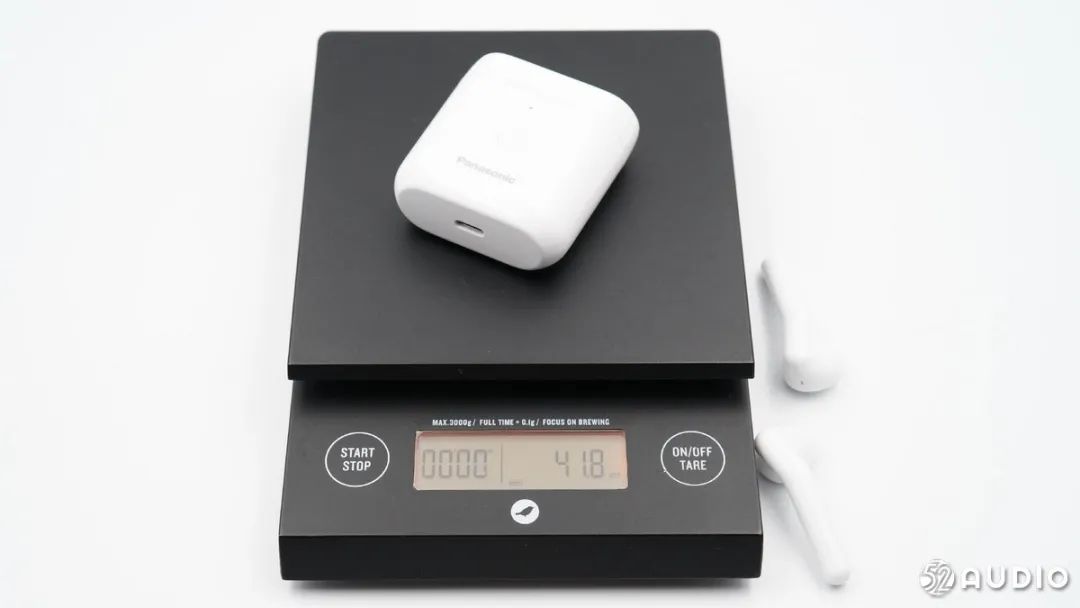

充电盒单独重量:41.8克。

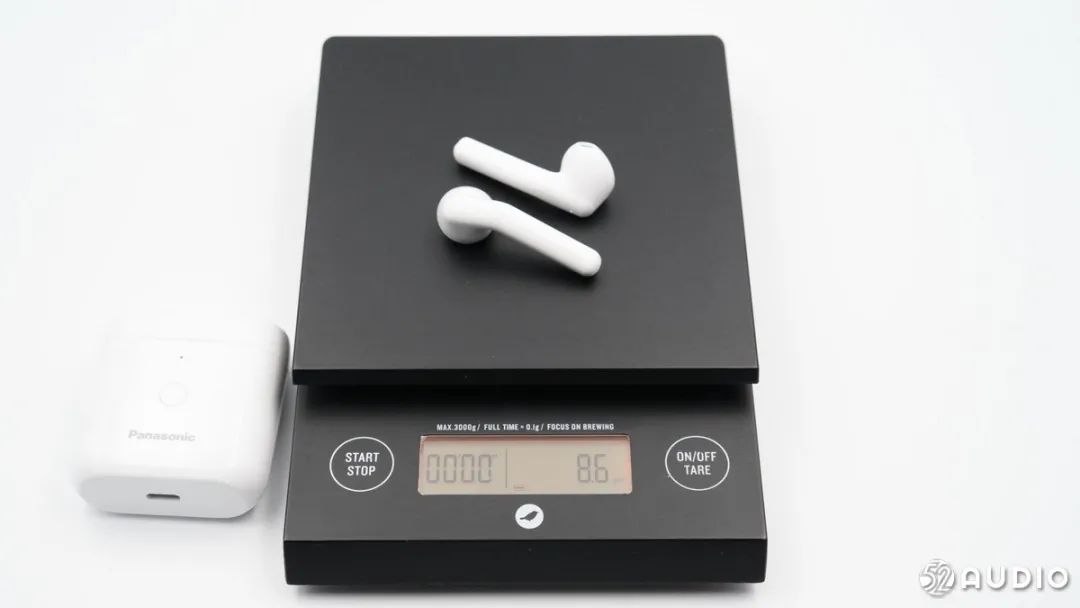

左右耳机共重:8.6克。耳机和充电盒的重量都比较轻。

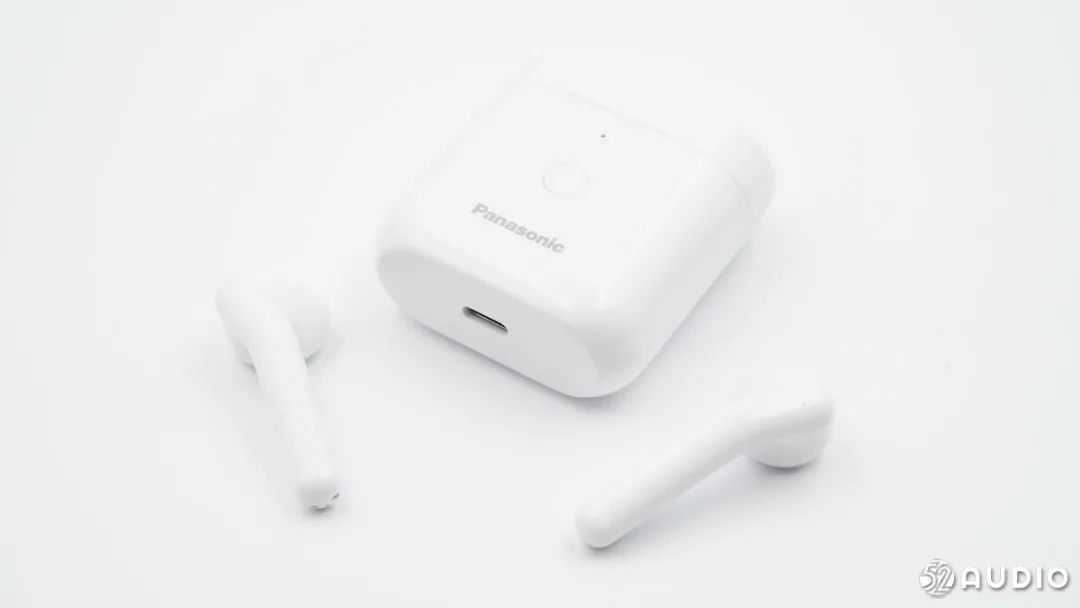

Panasonic松下 RZ-C100W 真无线蓝牙耳机。

二、松下 RZ-C100W 充电盒拆解

松下RZ-C100W充电盒支持无线充电功能,下面我们就通过拆解看看其有线充电电源管理系统和无线充电电源管理系统分别采用了什么方案。

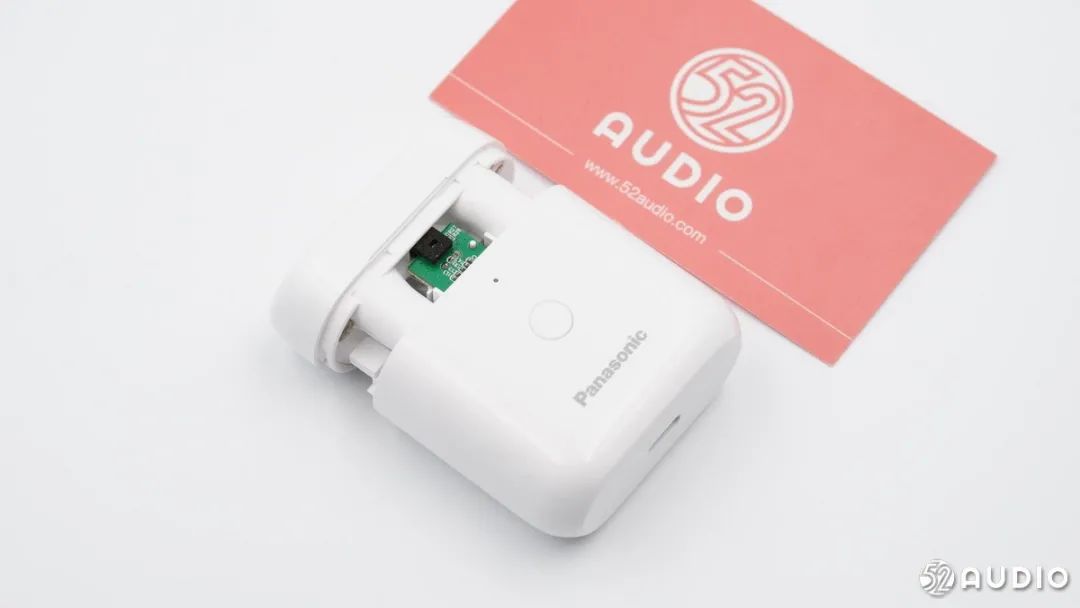

撬开充电座舱看到内部结构。

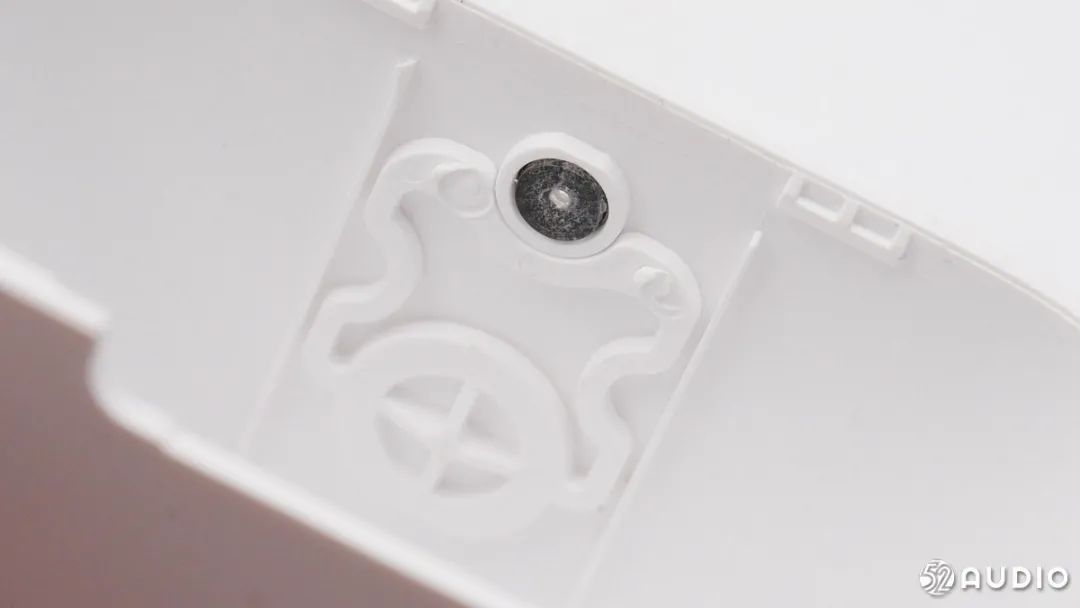

充电盒正面壳体内侧展示,有按键的物理结构和指示灯的导光柱。

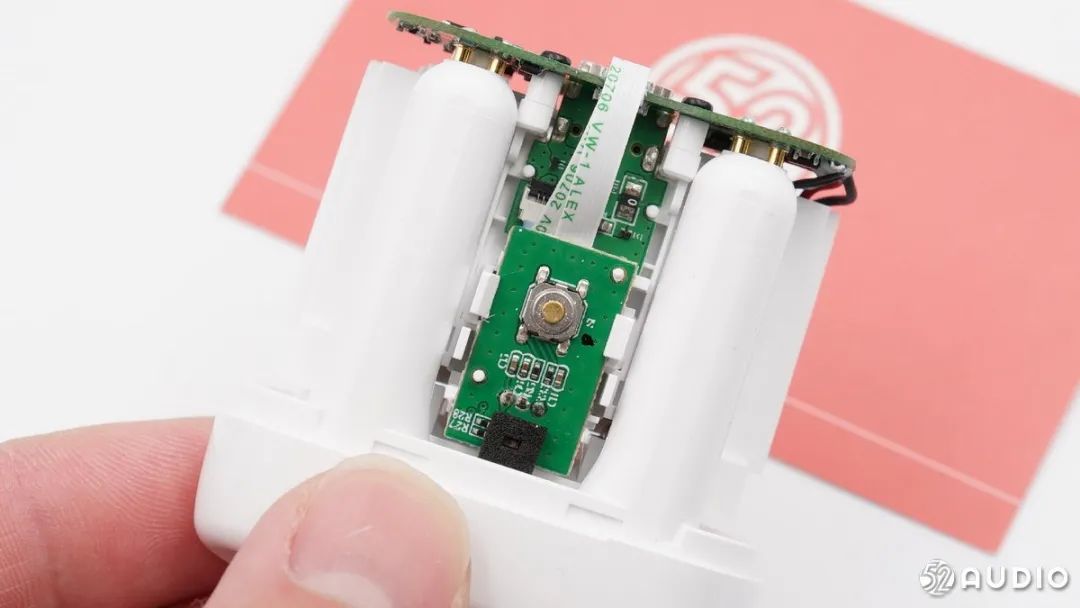

取出充电盒内部结构,正面展示。

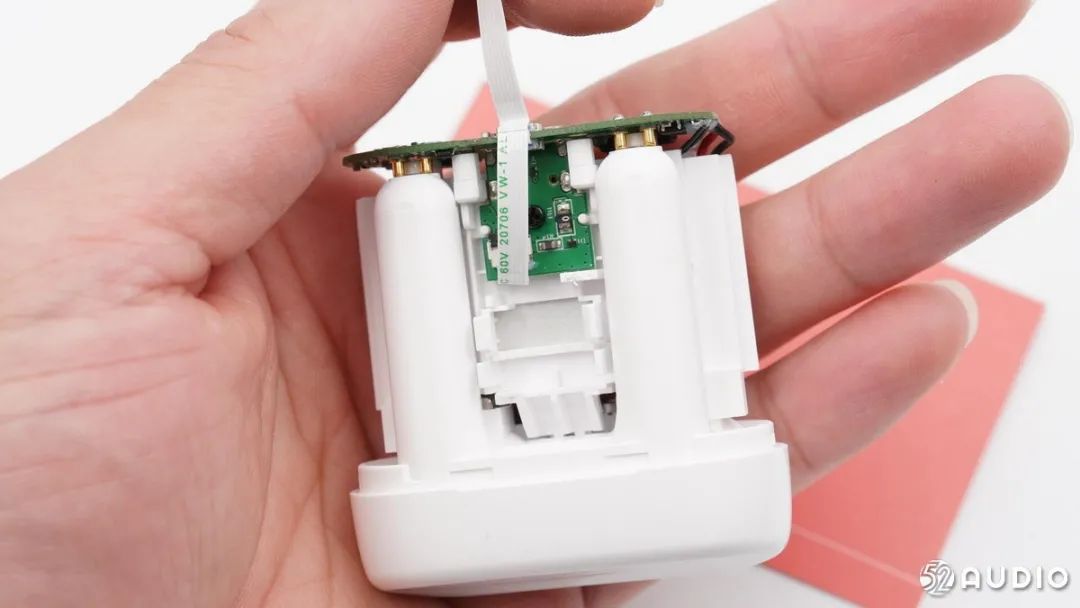

取下这一PCBA,发现其通过FPC连接至充电接口所在的PCBA。

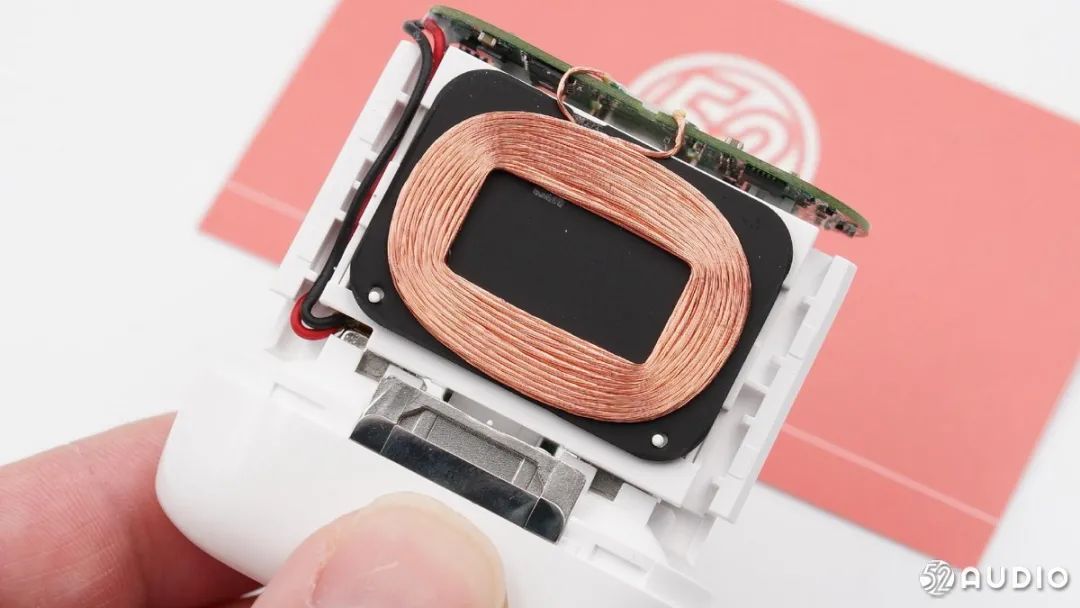

充电盒内部结构,背面是无线充电接收线圈。


充电盒底部的PCBA使用螺丝固定。

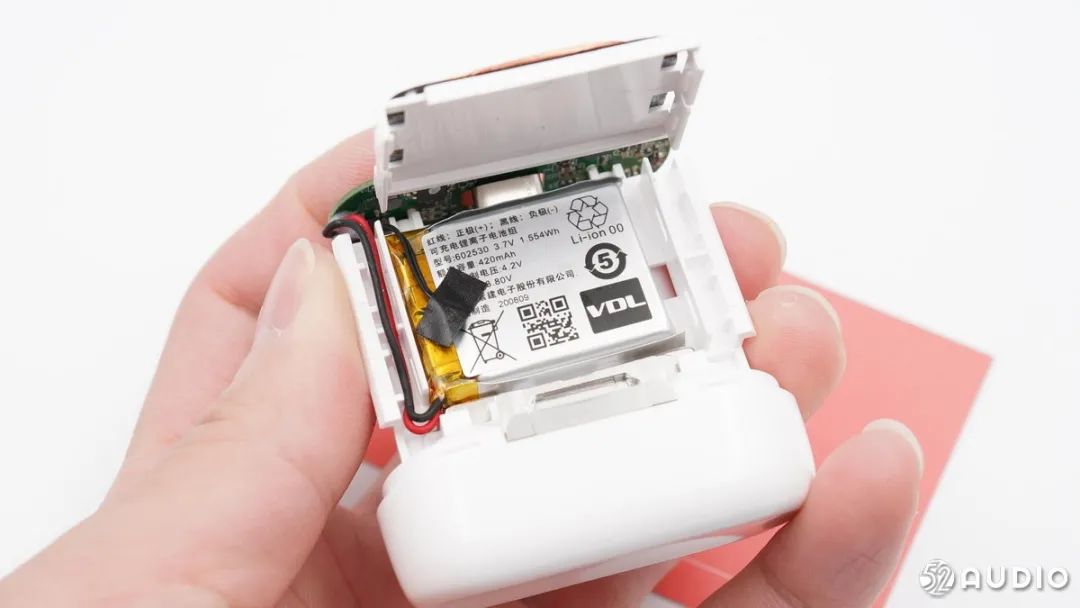

软包电池固定在塑料壳体内。

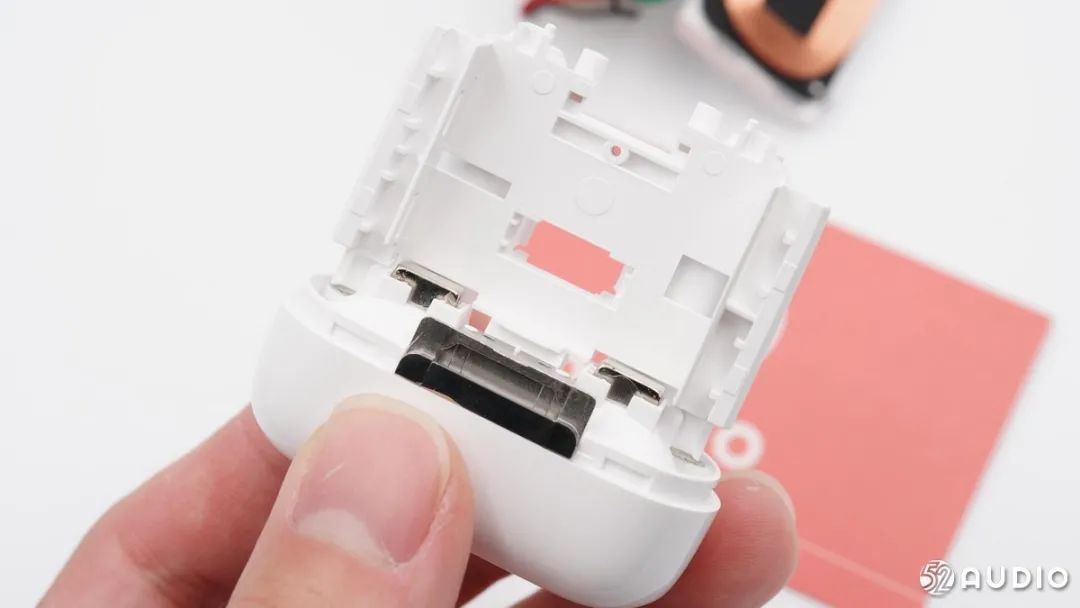

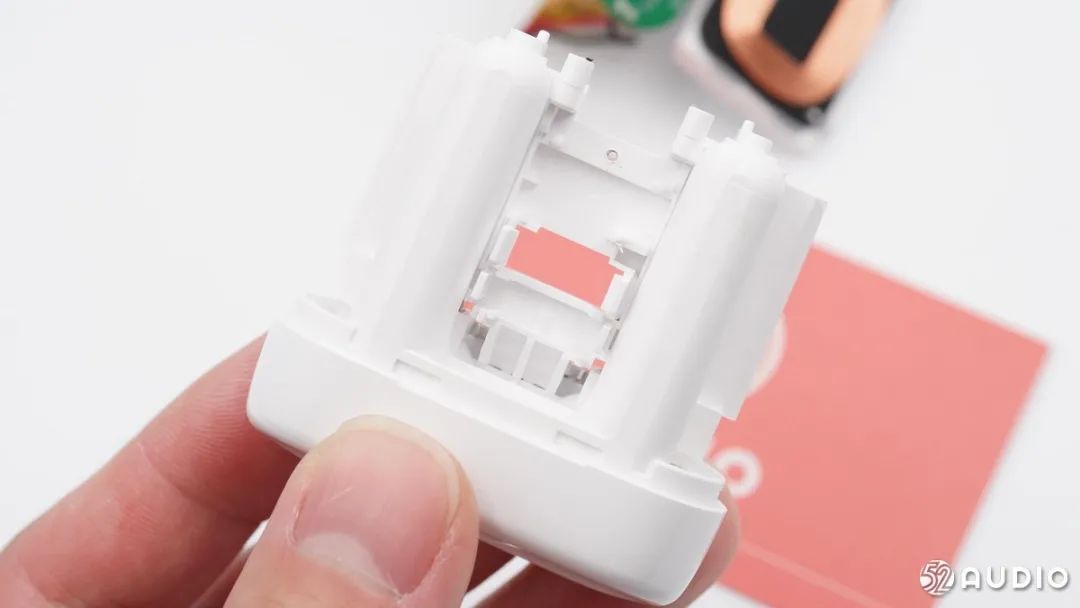

充电座舱正面结构展示。


充电座舱背面结构展示。

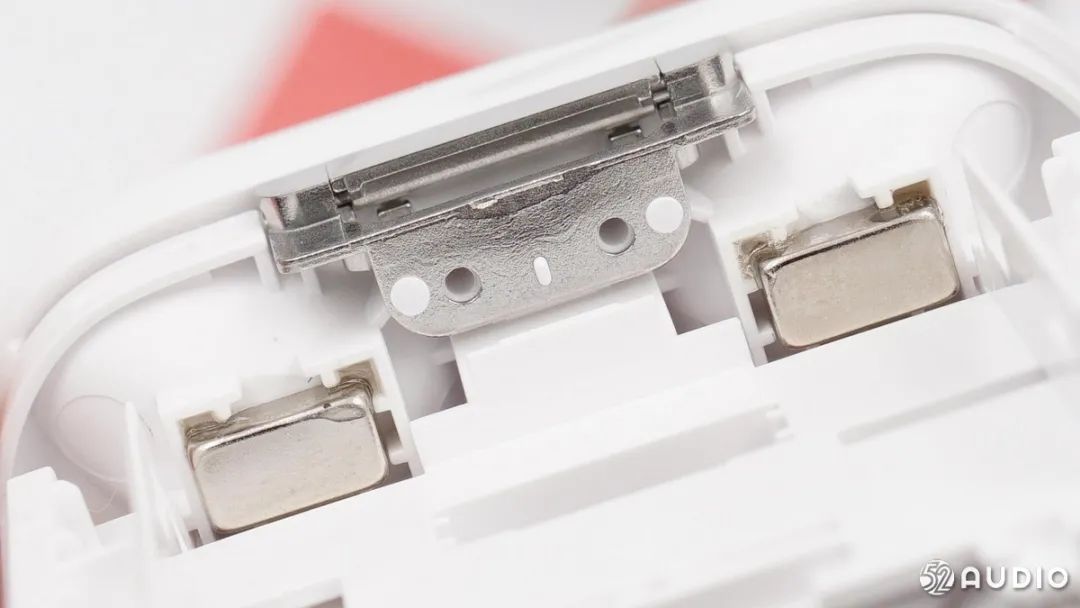

盒盖通过金属转轴与充电座舱相连,左右耳机位置各有一磁铁用于吸附固定耳机。

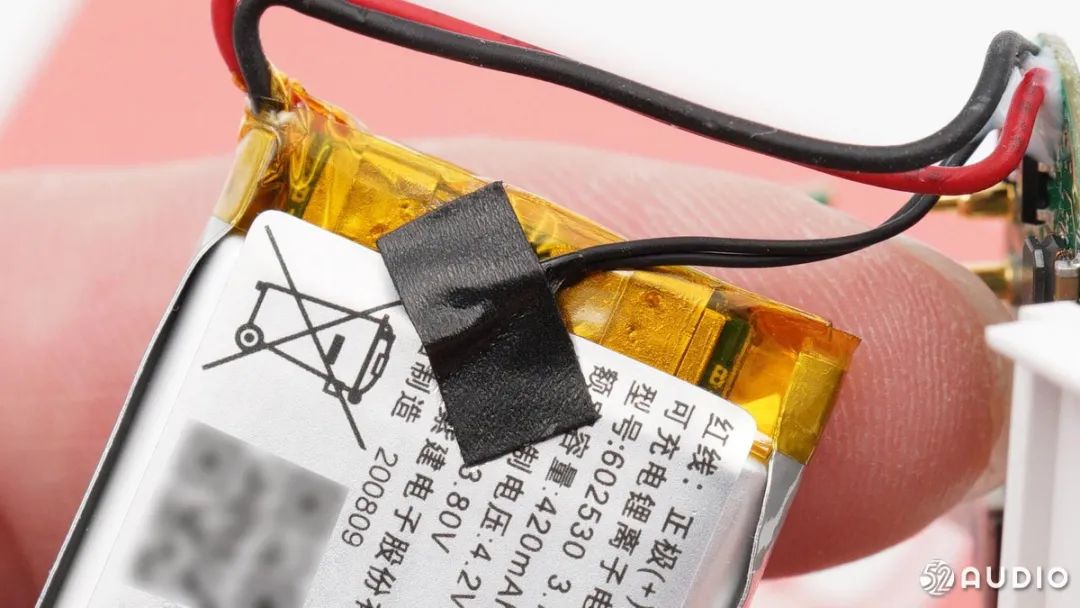

电池上使用胶纸粘贴了热敏电阻。

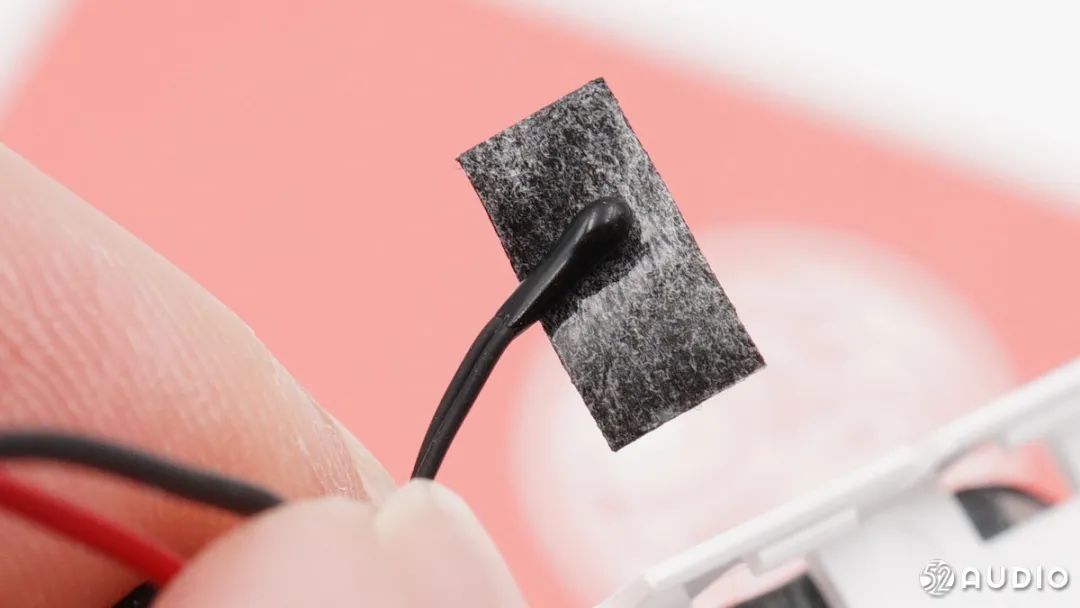

用于检测电池温度的热敏电阻。

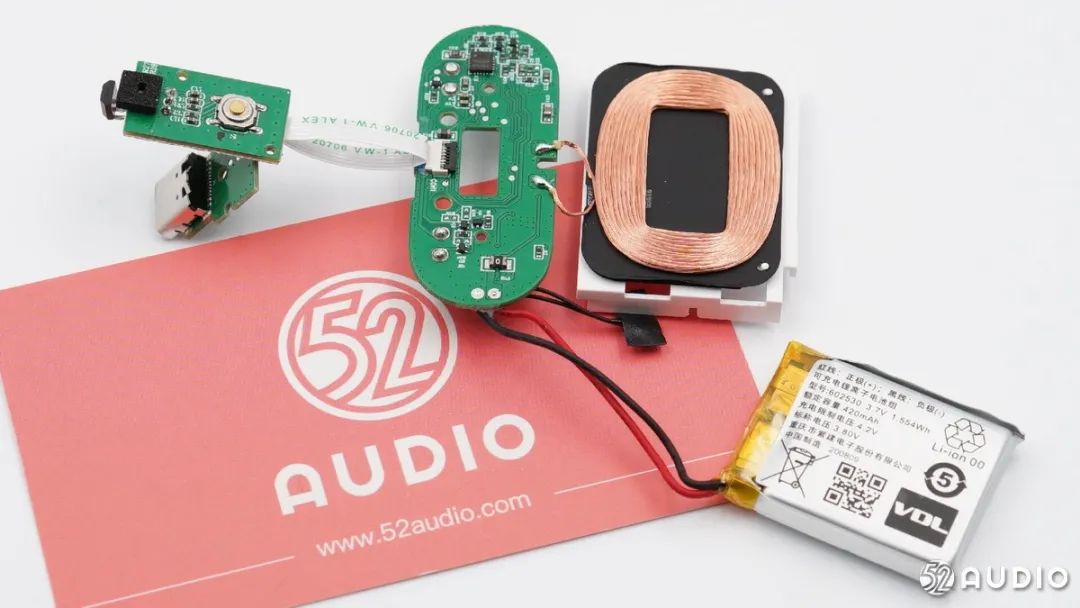

充电盒内部电路展示。


内部电路另一面展示。

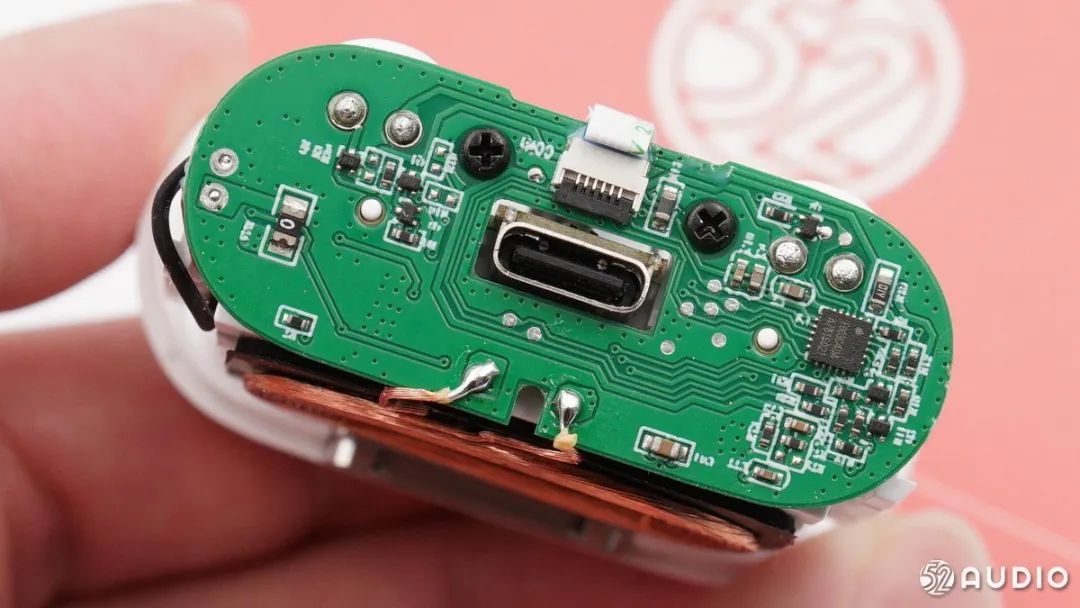

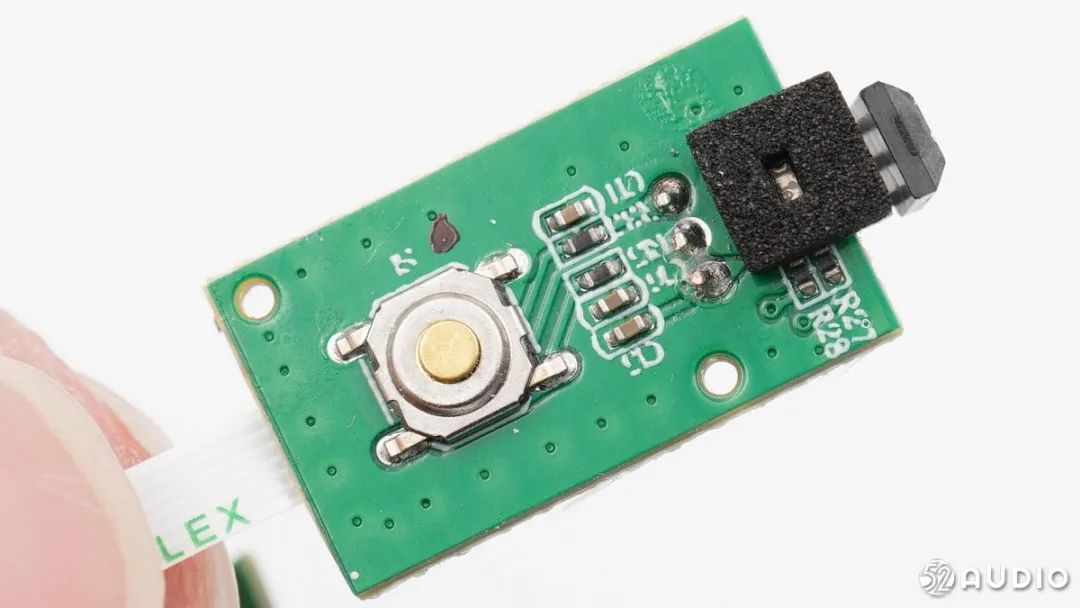

充电盒正面的PCBA展示。


PCBA另一面展示。

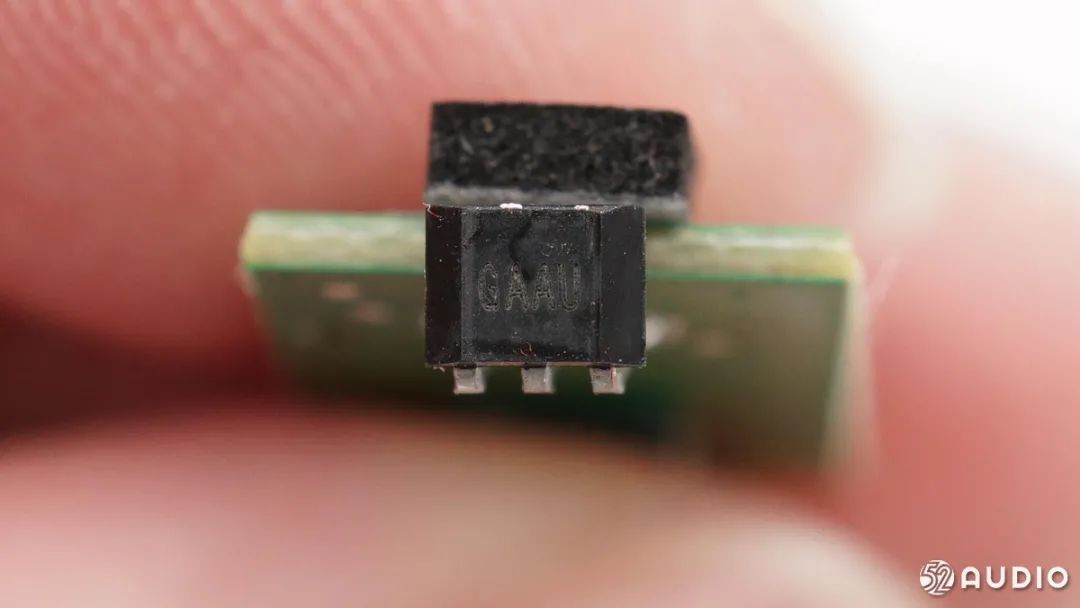

丝印GAAU的霍尔元件。充电盒盒盖开启、关闭时的磁场变化会被霍尔元件感知到,进而通知充电盒MCU和耳机与已连接设备配对或断开连接。

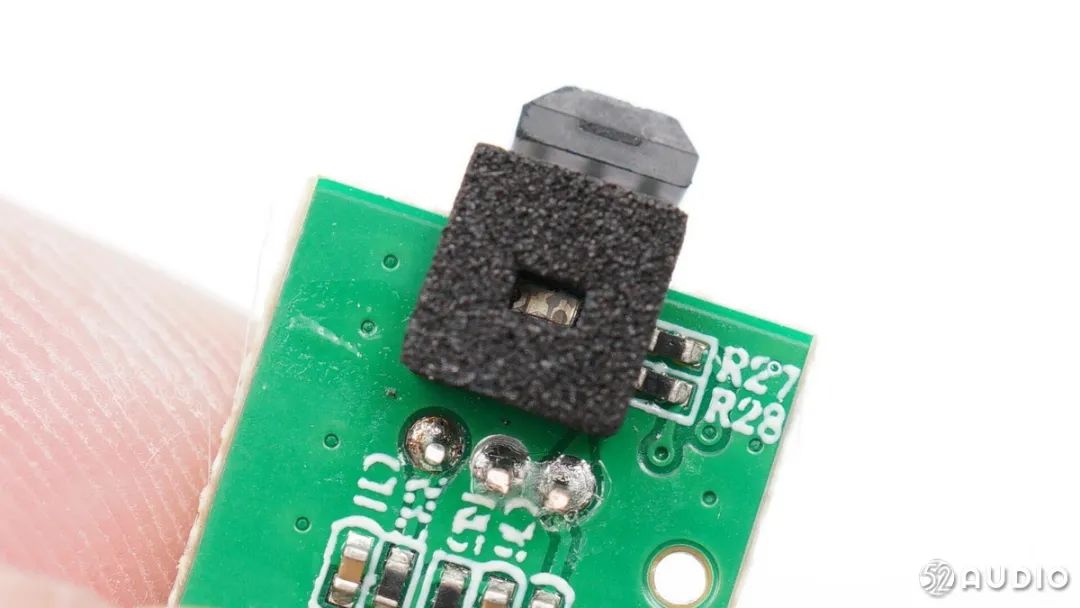

LED指示灯外面有一圈泡棉,避免漏光。

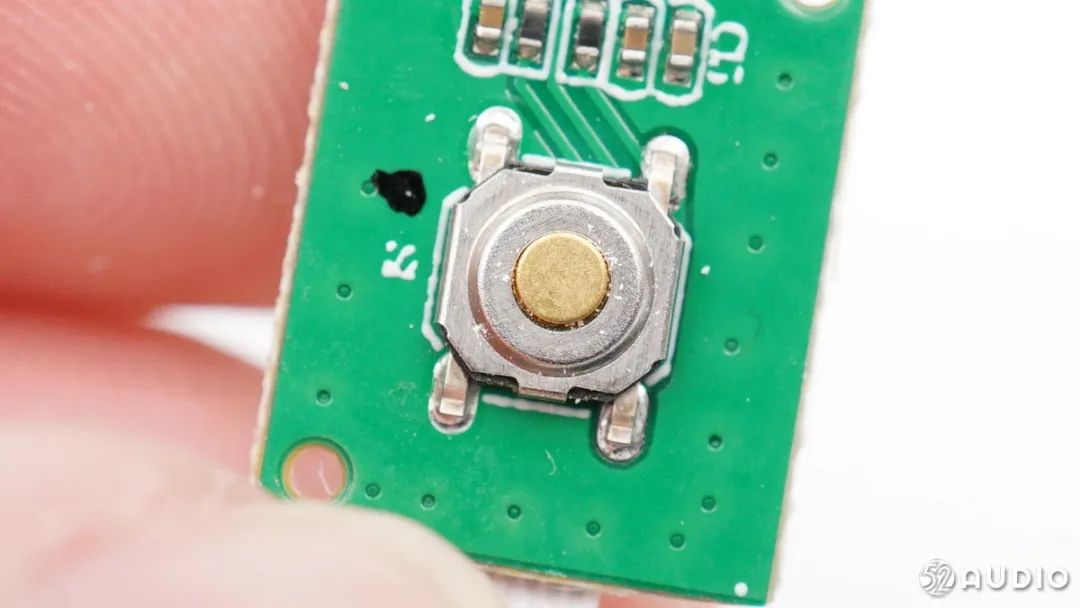

金属微动按键特写。

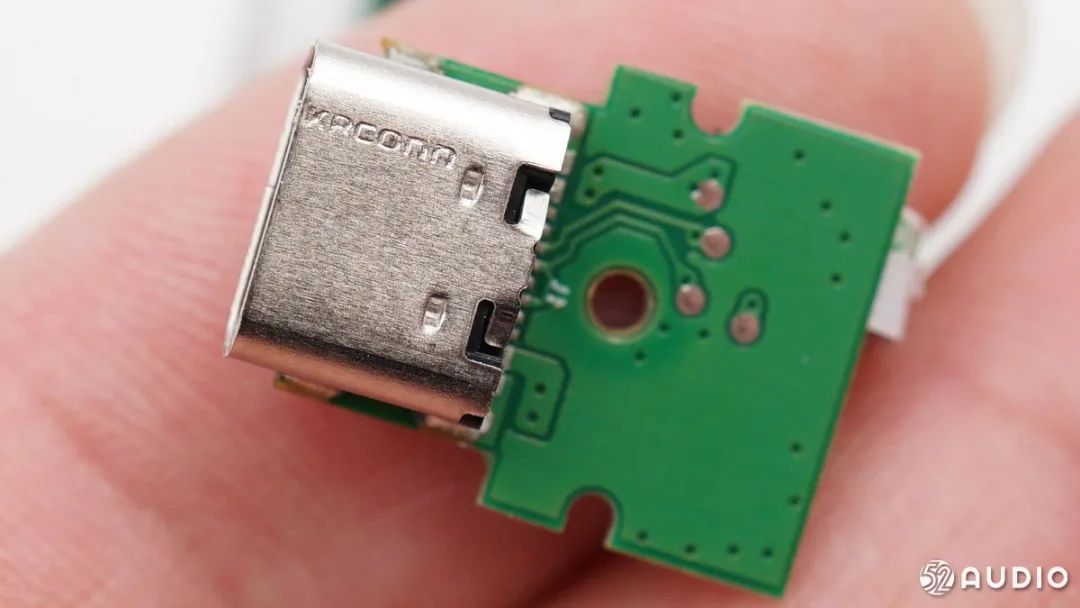

Type-C充电接口来自KRCONN精睿兴业科技有限公司。

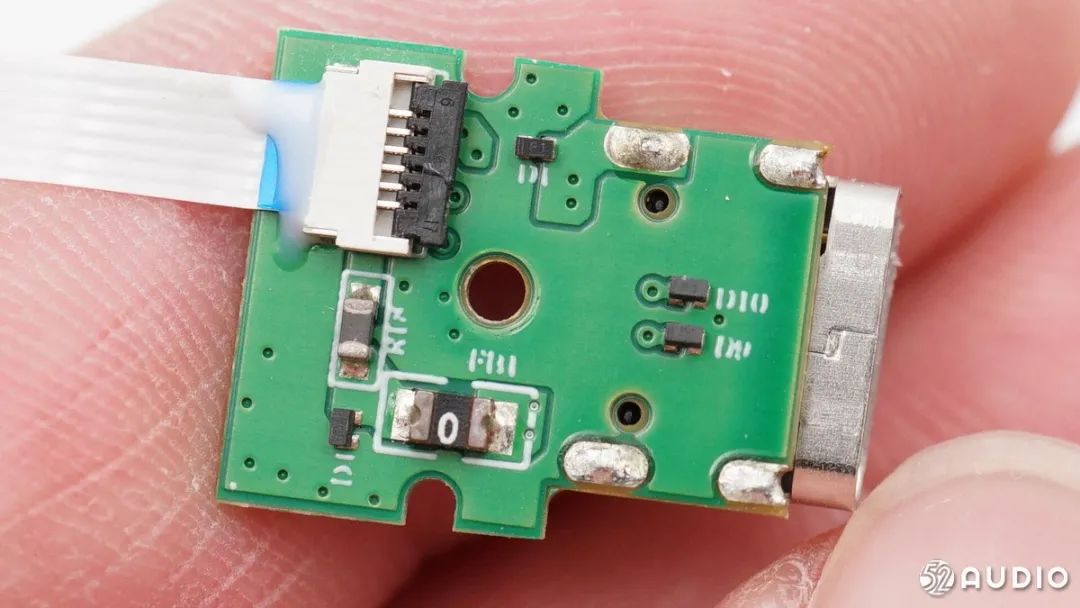

充电接口所在的PCBA另一面展示,通过FPC与主板相连,排线涂胶水加固,数据脚和电源脚均有TVS二极管进行静电防护。

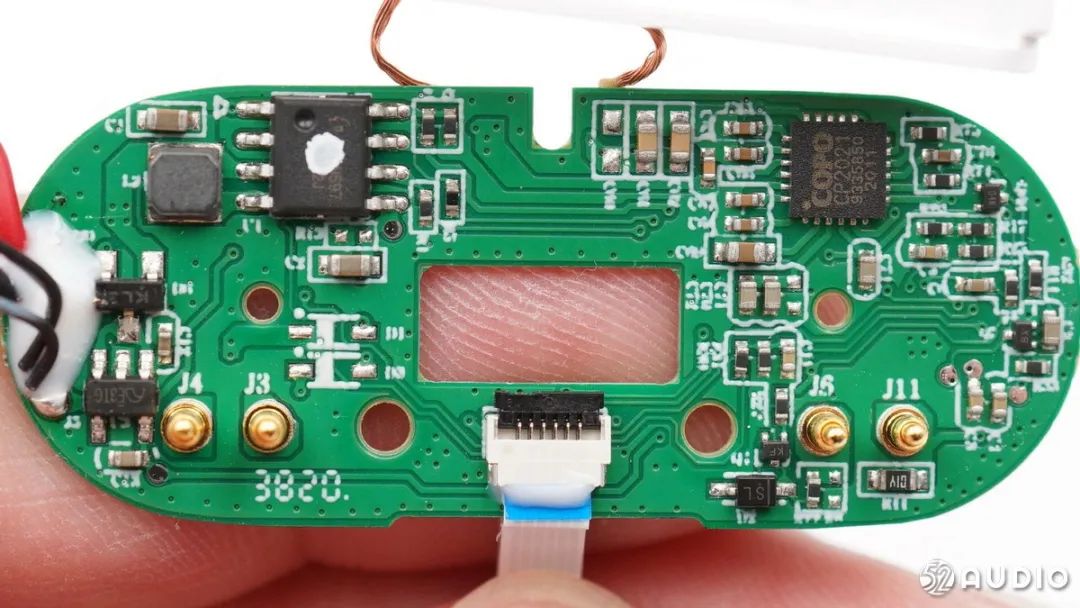

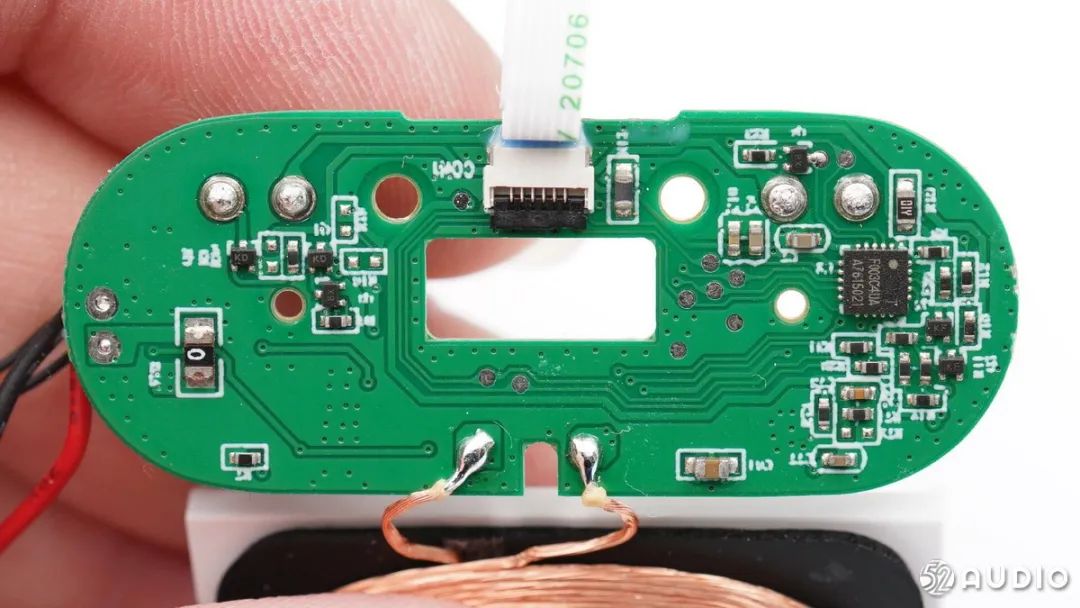

充电盒主PCBA电路展示,左侧大致为有线充电电源管理系统,右侧大致为无线充电电源管理系统。


充电盒主PCBA另一面的电路展示。

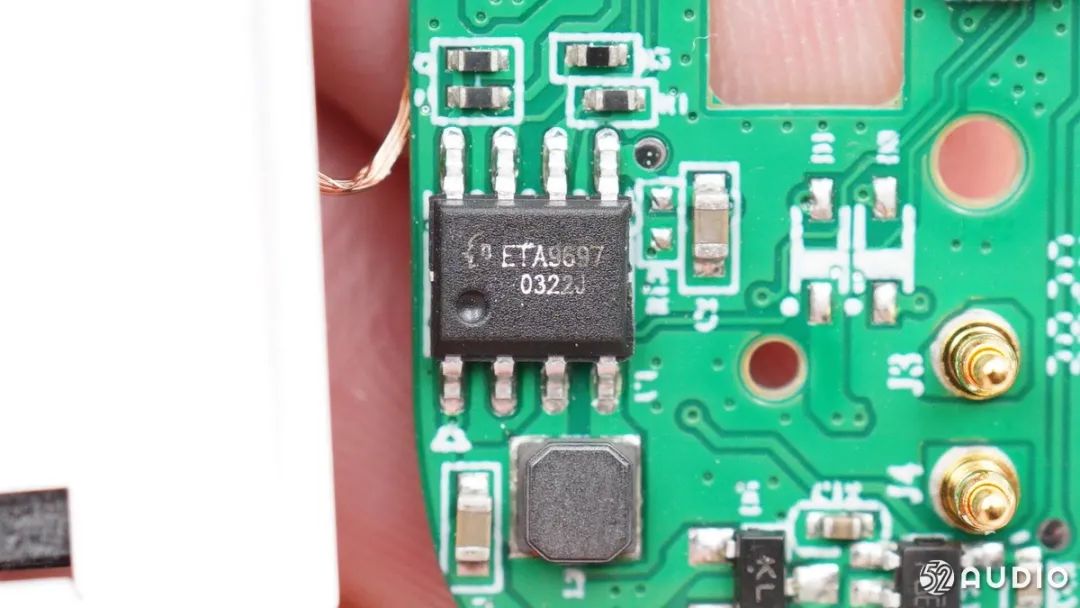

钰泰半导体的ETA9697超低功耗双通道PMU,采用ESOP8封装:集成了16V耐压的线性充电器和5V同步升压变换器。5V升压常开,功耗低至1.7uA,可支持0.4A最大升压输出,且可以通过控制ENBST引脚,来开关5V输出。

钰泰ETA9697内置1.4MHz的开关频率,可以使用小体积的2.2uH电感器,是理想的蓝牙充电仓二合一解决方案。

据我爱音频网拆解了解到,漫步者,JBL、出门问问、U&I由我等品牌均有大量采用钰泰的TWS耳机充电盒方案。

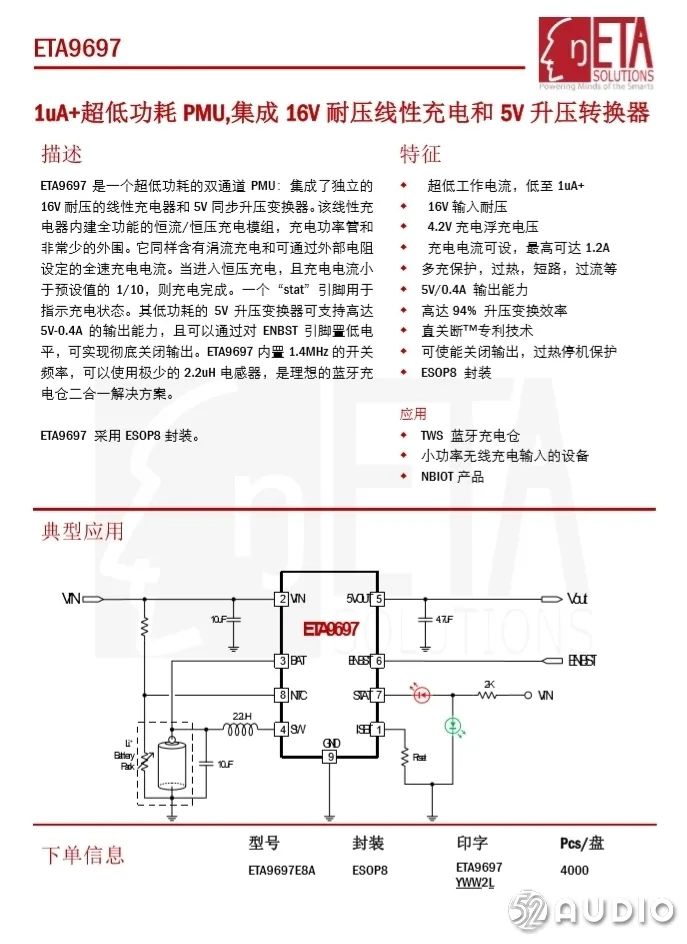

钰泰ETA9697详细资料。

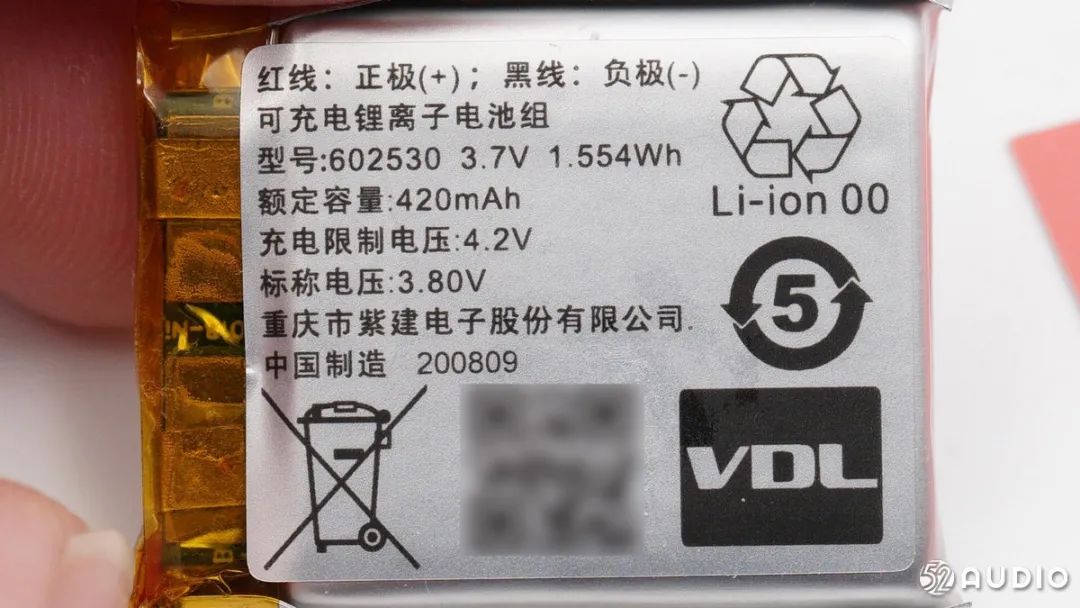

充电盒采用软包电池,来自重庆紫建,型号602530,额定容量420mAh/1.554Wh,标称电压3.8V,充电限制电压4.2V。

据我爱音频网拆解了解到,目前已有华为、小米、魅族、OPPO、小鸟音响等知名品牌大量采用紫建电子的电池。

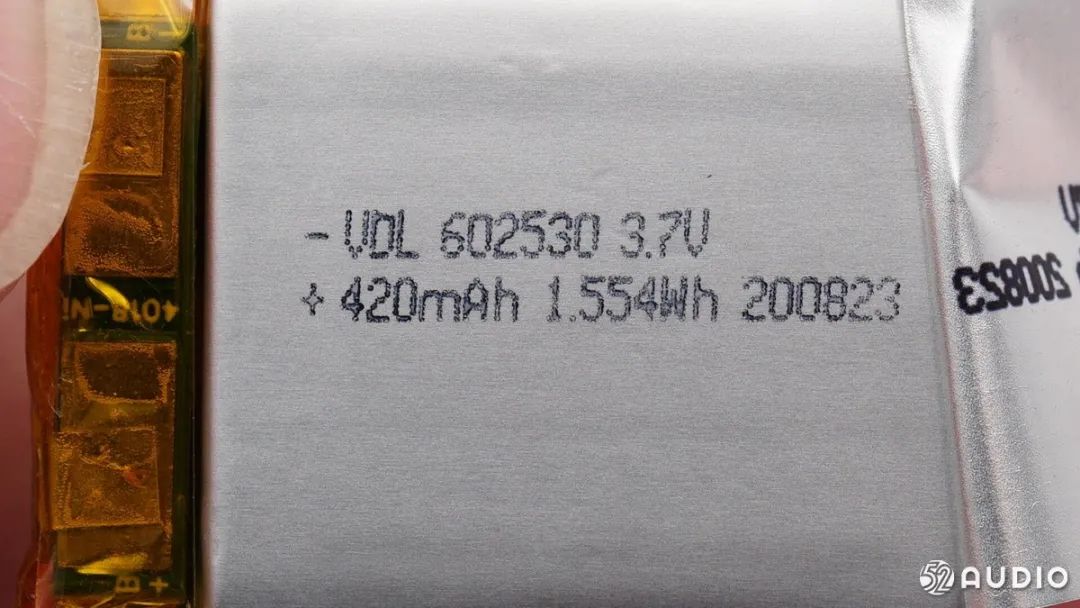

电芯上的信息与标签一致。

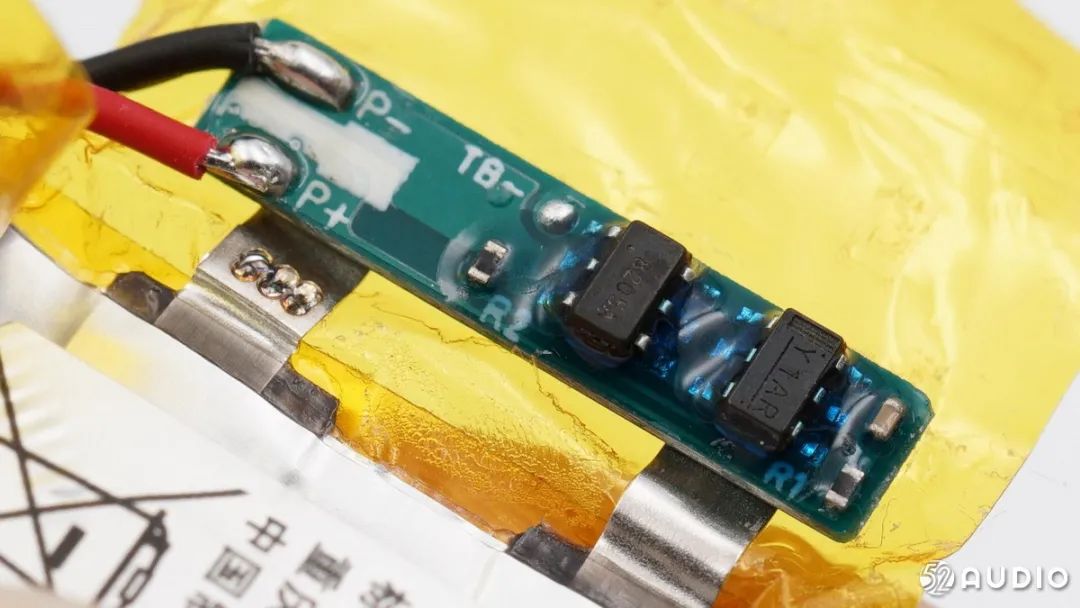

电池保护板特写,提供电池过压过放以及过流保护,芯片焊盘涂胶绝缘加固。

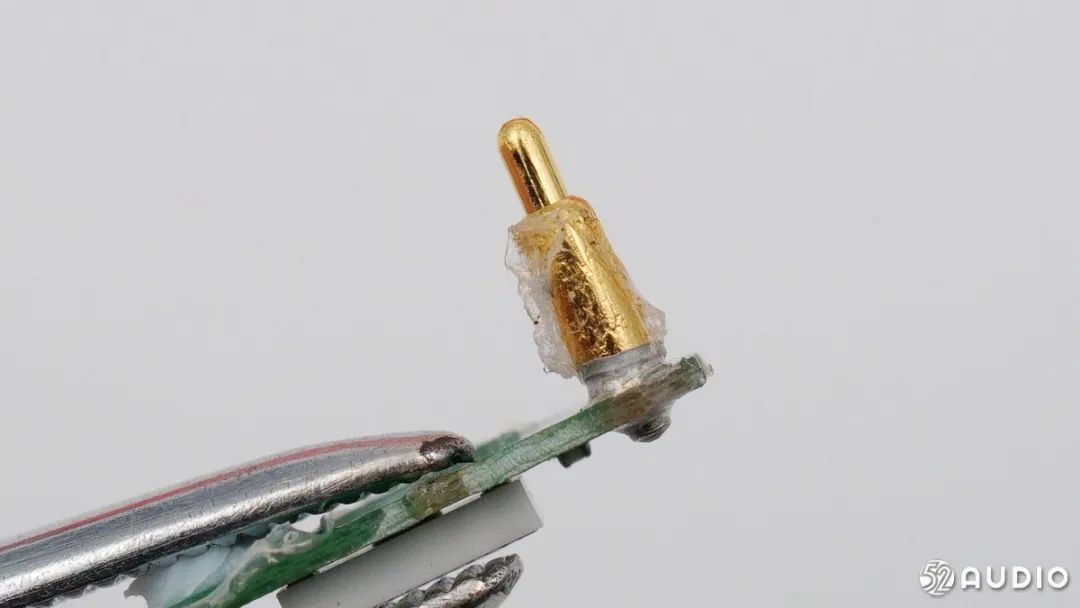

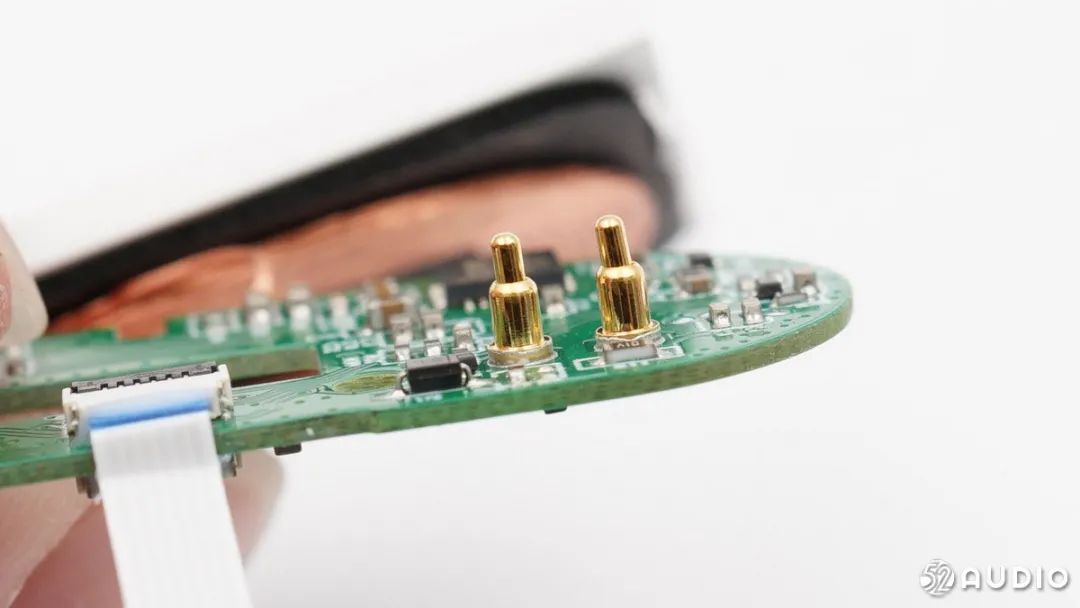

给耳机充电的Pogo Pin。

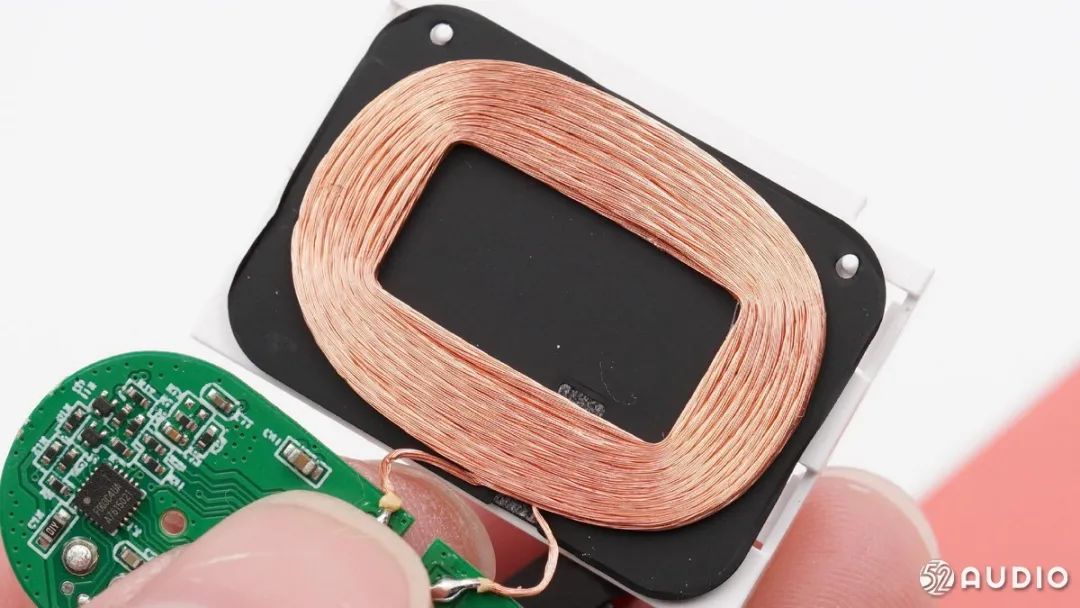

无线充电接收线圈特写。无线充电器的发射线圈基于一定频率的交流电通过电磁感应效应在接收线圈中产生一定的电流,从而将电能量从发射端转移到接收端,进而给TWS充电盒里的电池供电。


无线充电接收线圈特写,多股漆包线并绕。

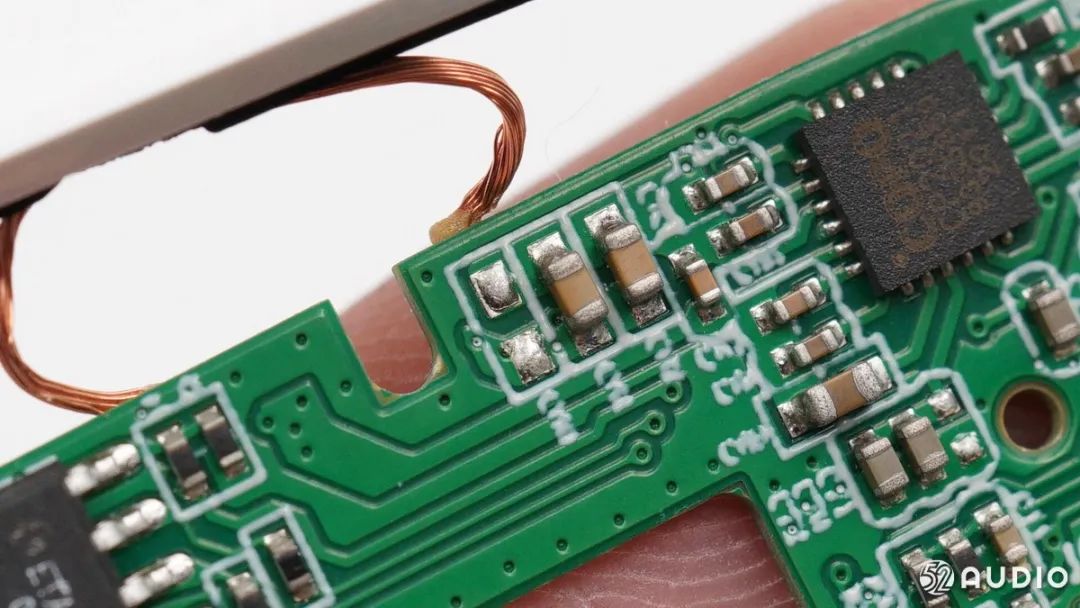

用于无线充电接收的谐振电容。

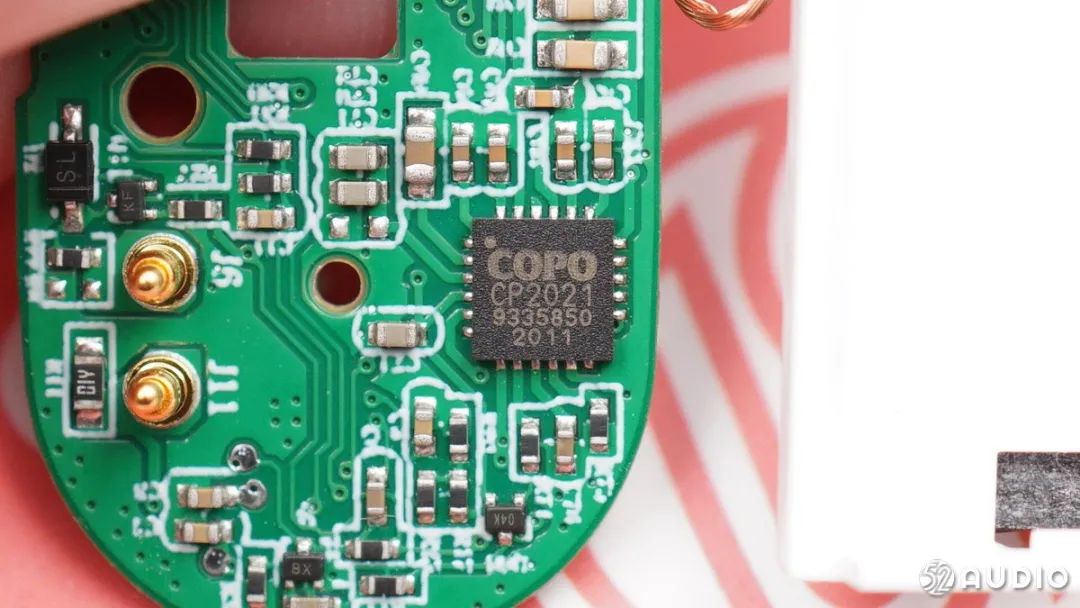

COPO酷珀微CP2021高集成度2.5W无线充电接收芯片,符合WPC 1.2.4版本Qi协议;输出电压5V,输出电流可调,最大可到500mA;集成外部电源输入检测功能;集成过温,过压和输出过流保护;集成温度监测、充电完成及和主机故障控制的多功能NTC控制引脚。

据我爱音频网拆解了解到,酷珀微的无线充电方案目前已被OPPO、漫步者、Baseus倍思、Sabbat魔宴、Realme、iWALK等品牌的TWS耳机大量采用。


酷珀微 CP2021 详细资料。


BAT54C 双二极管。

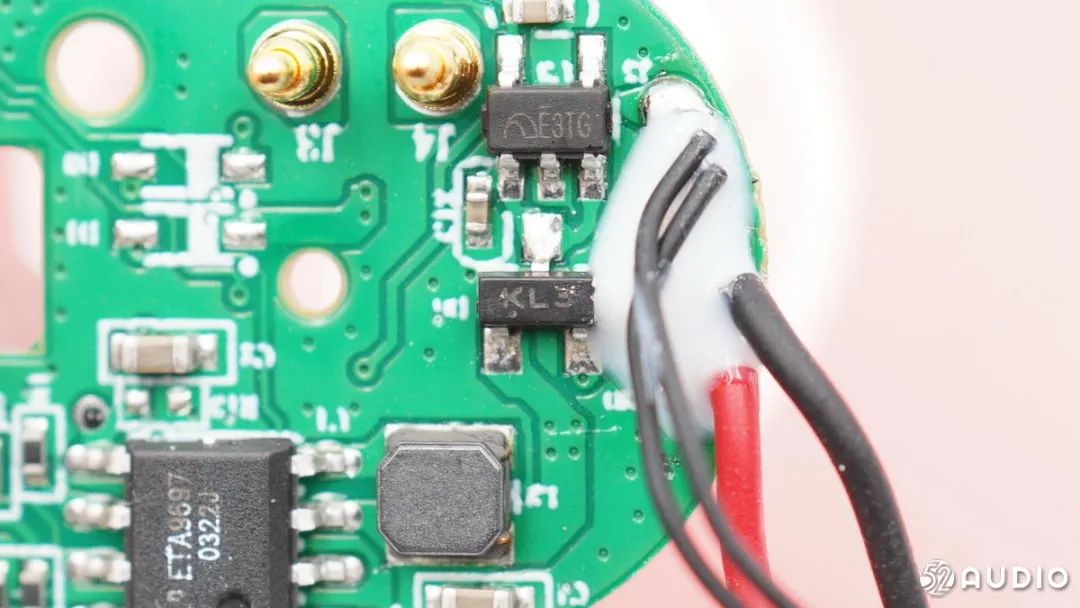

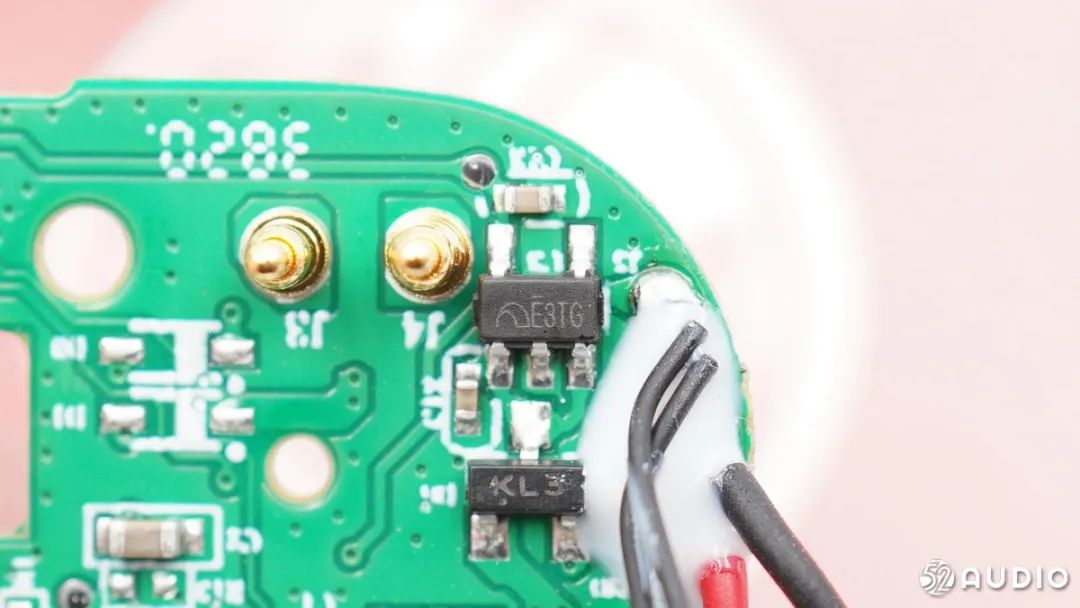

丝印E3TG的稳压IC,来自微盟电子,负责为单片机供电。


华大半导体 HC32F003C4UA单片机,用于充电盒整机控制。

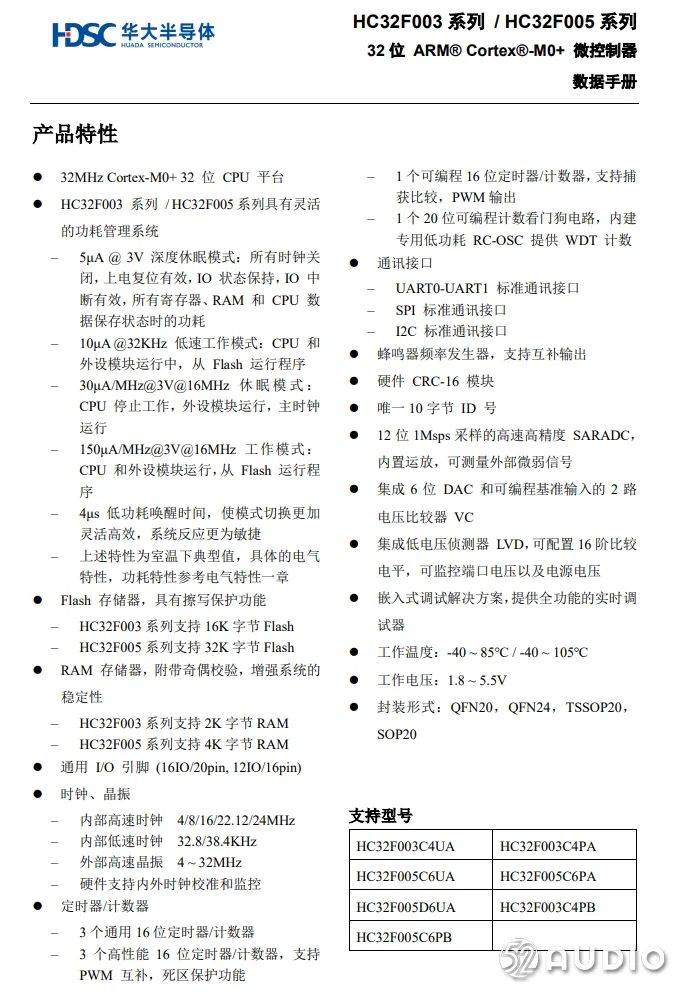

华大半导体 HC32F003C4UA 详细资料。

三、松下 RZ-C100W 耳机拆解

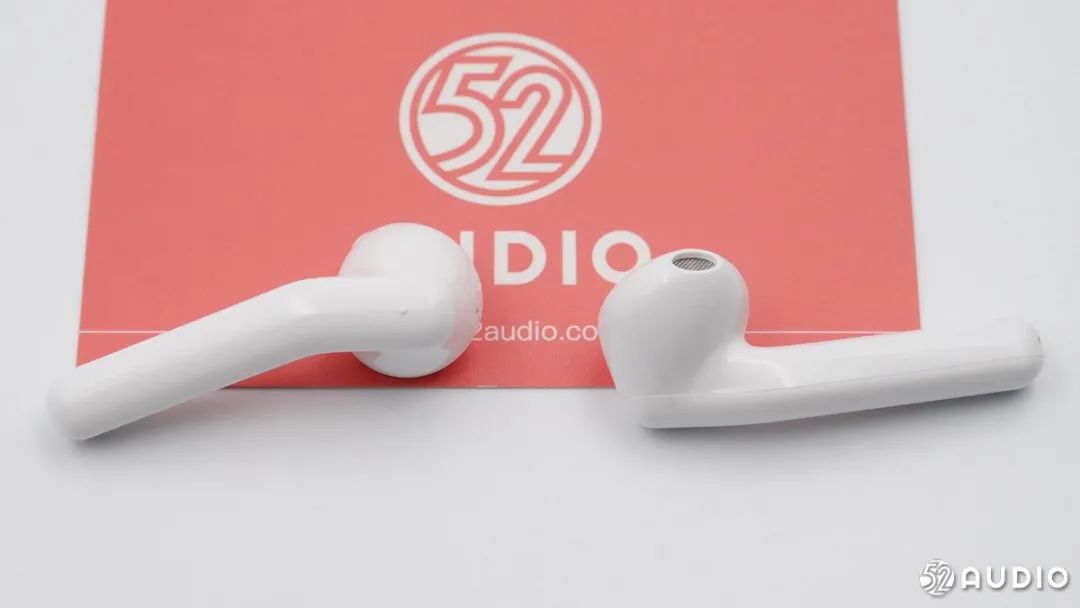

松下 RZ-C100W 真无线蓝牙耳机采用柄式半入耳设计,耳机柄上半部分有一个拐角设计,符合人体工程学,让佩戴更舒适。

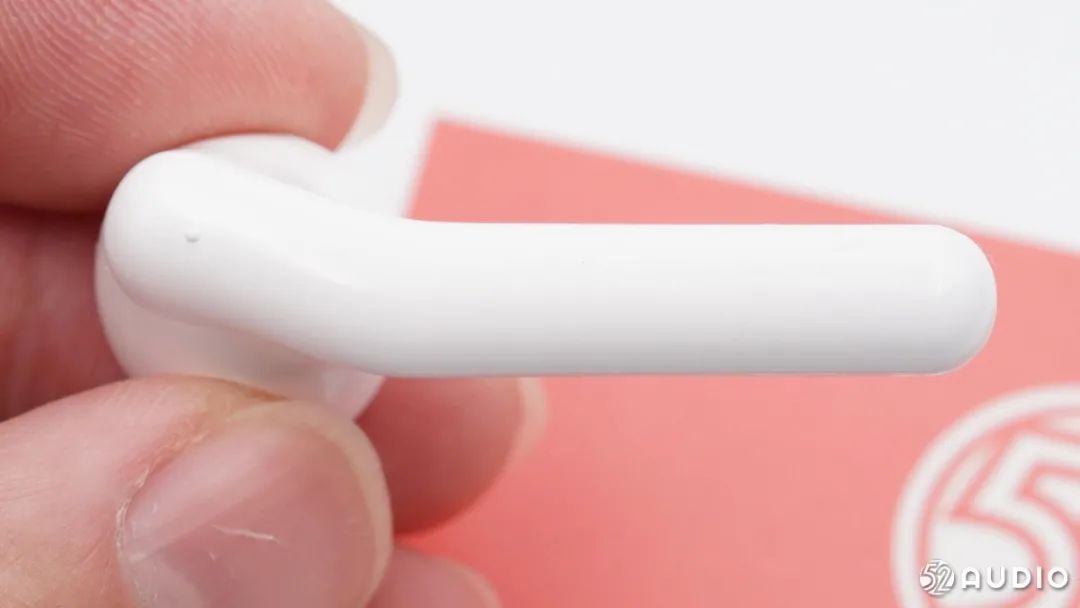

半入耳式结构特写,为专利设计。

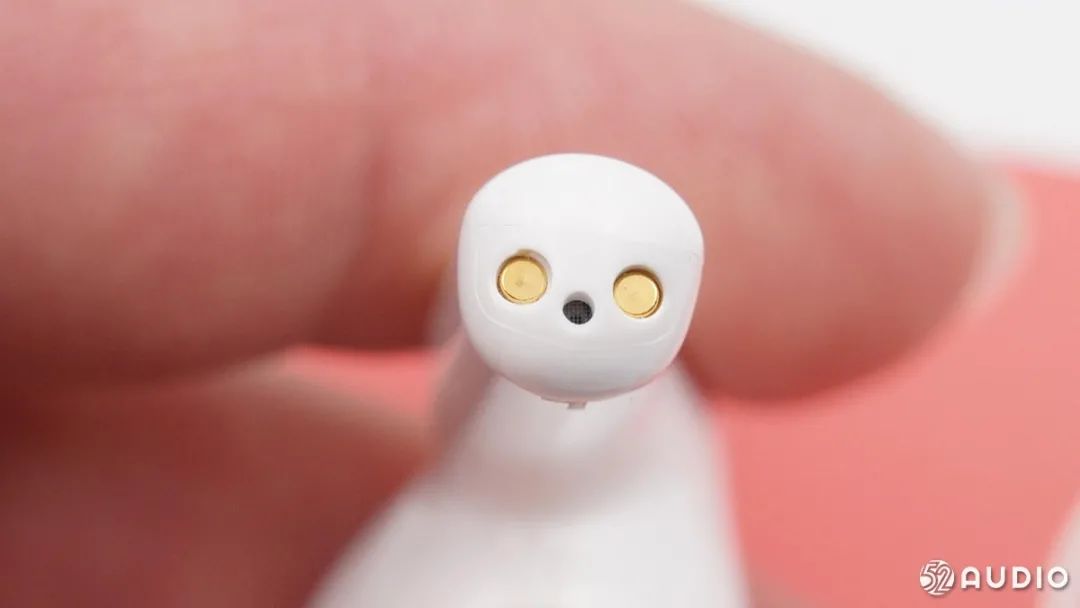

耳机柄底部的充电触点和通话麦克风的拾音孔。

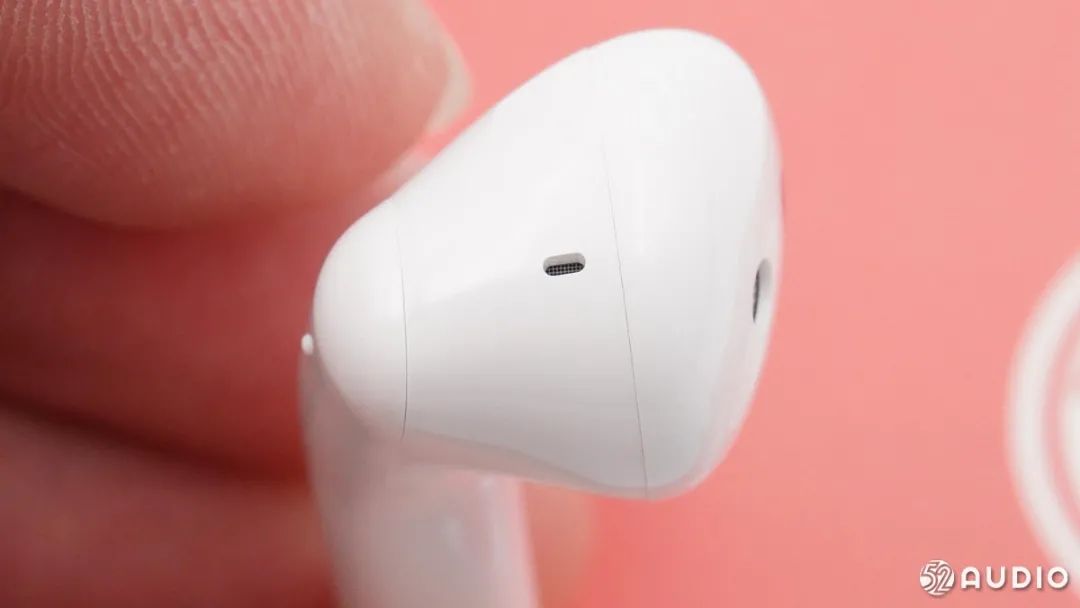

耳机柄顶部的泄压孔,内有金属防尘网。

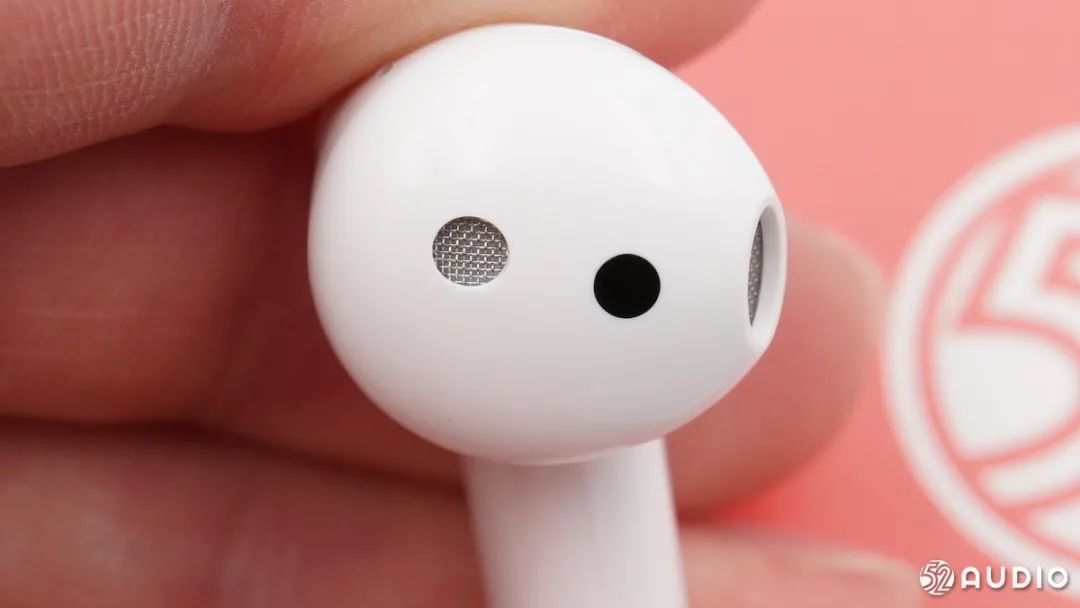

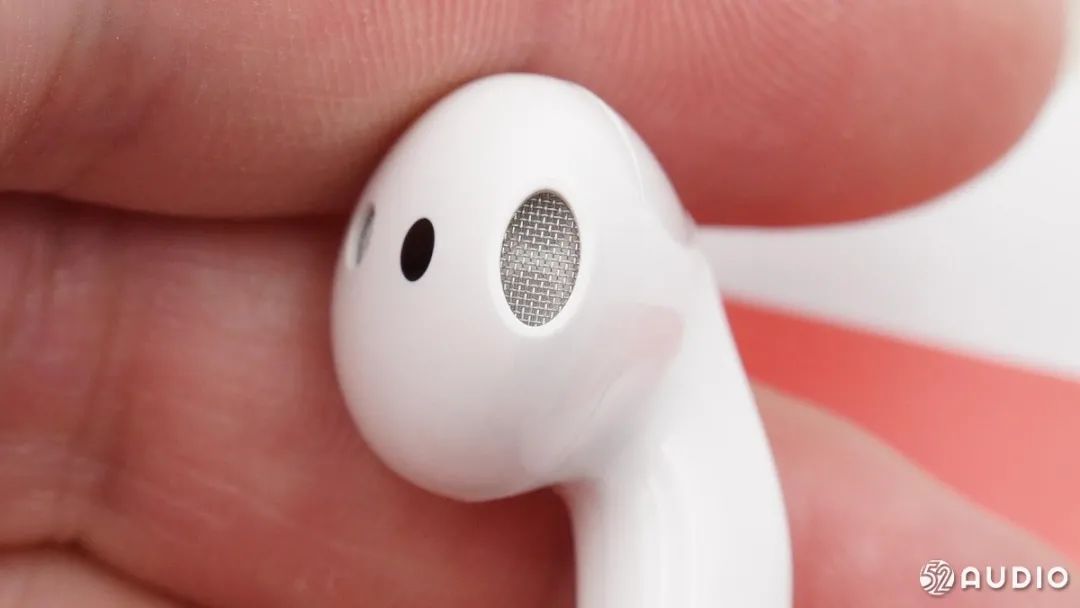

耳机内侧的泄压孔和红外线距离传感器开窗。


出音孔相对较小,内有金属防尘网阻止异物进入。

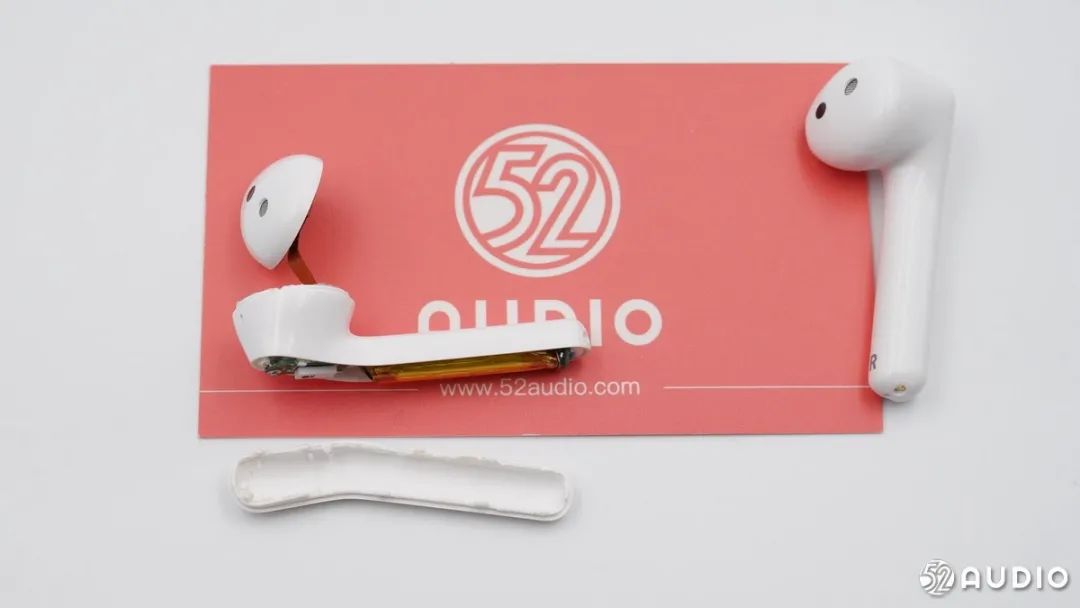

沿内外两侧的合模线拆开耳机。

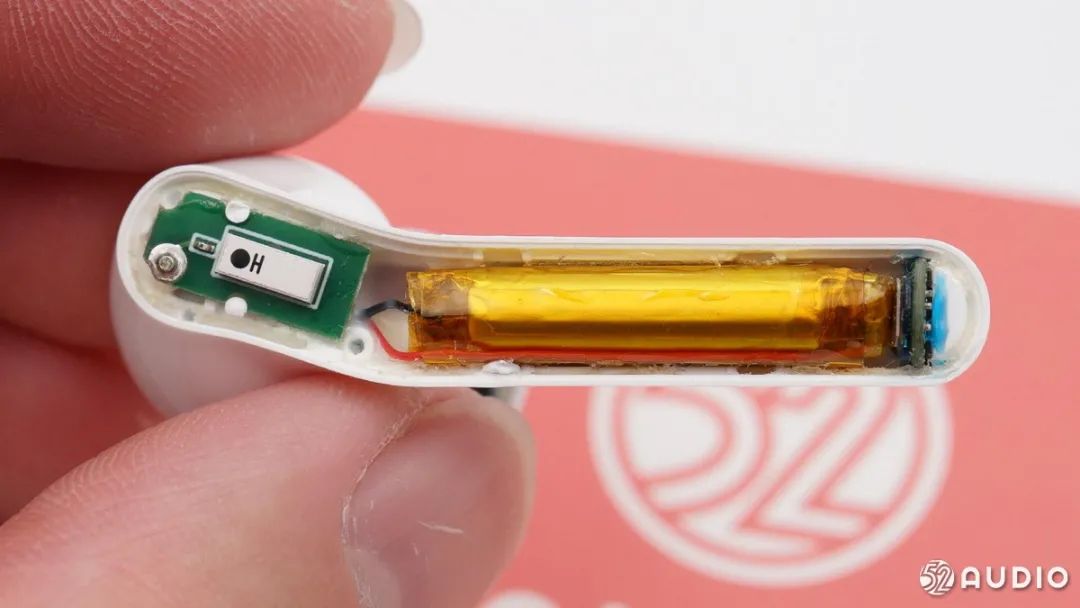

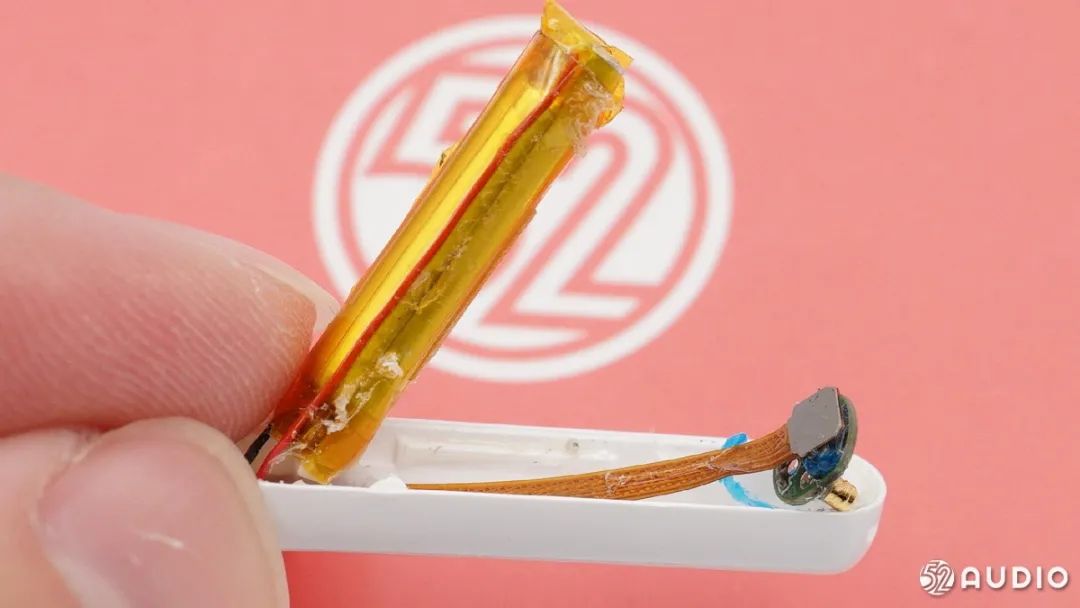

耳机柄内为圆柱型锂电池,顶部是蓝牙天线。

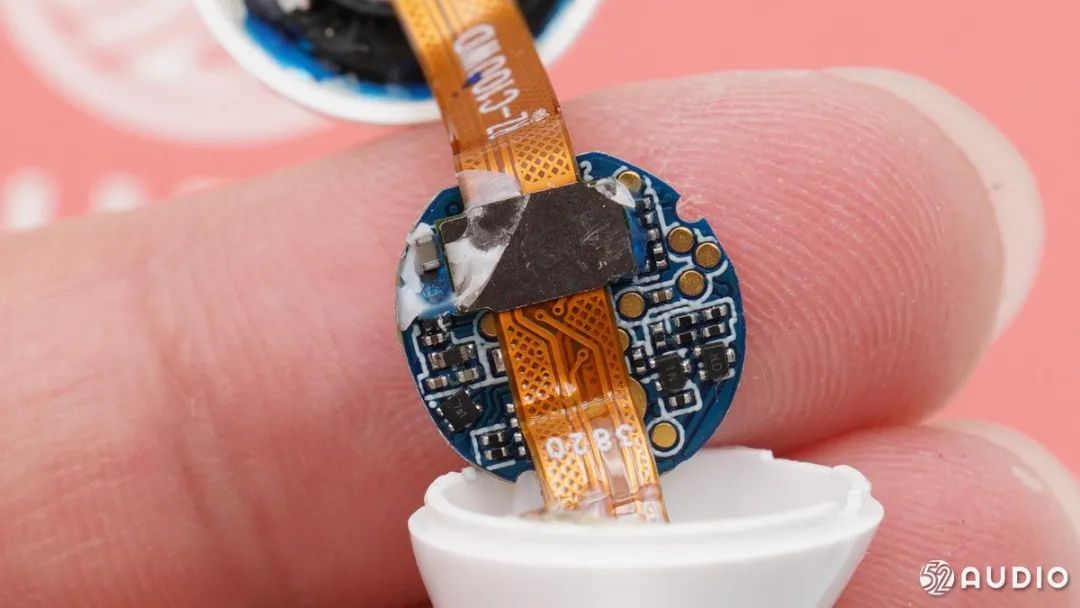

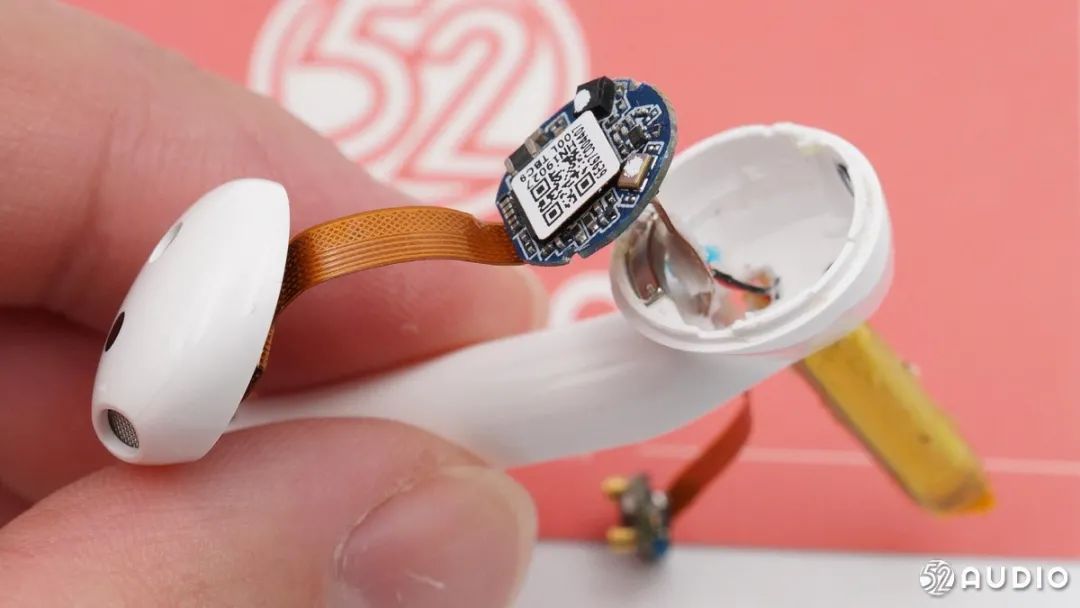

音腔内是圆形的PCBA。

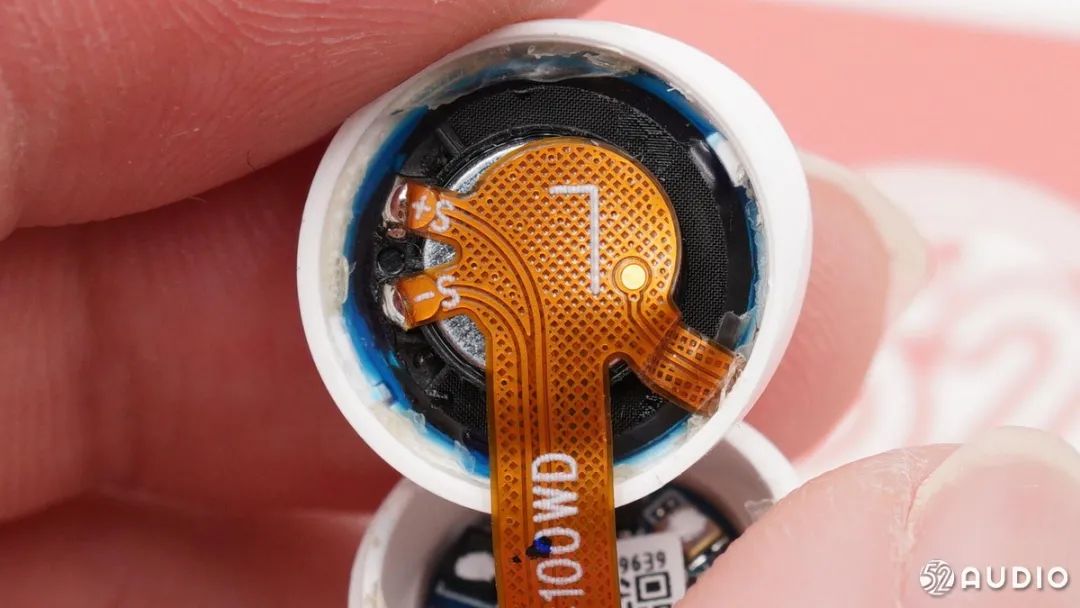

扬声器单元通过FPC与主板相连。


该FPC还连接了红外线距离传感器。

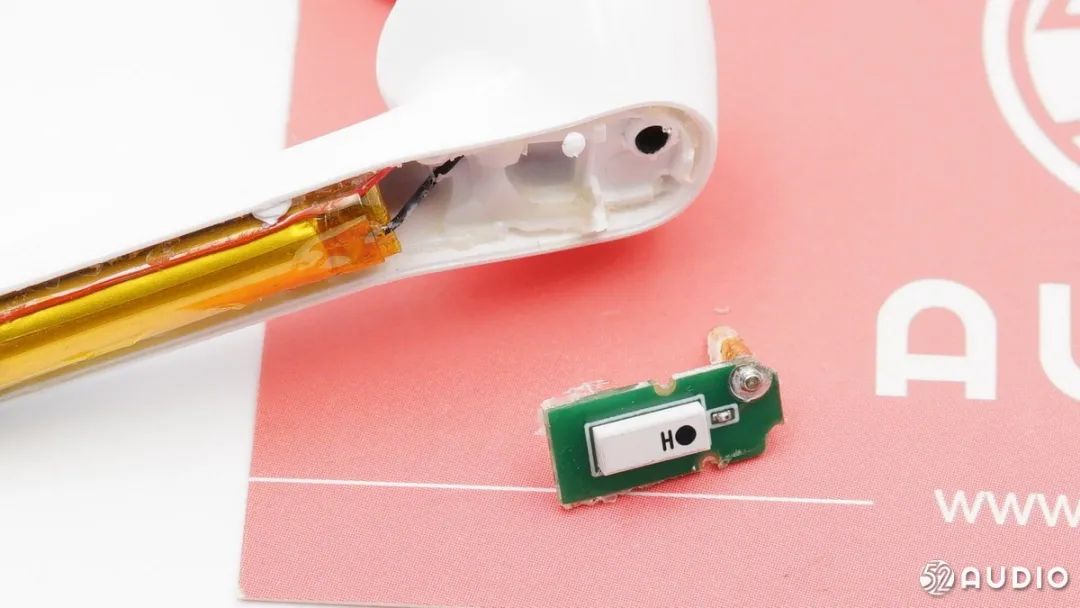

取出蓝牙天线模块。


贴片式陶瓷蓝牙天线,负责数据的传输。


蓝牙天线模块通过顶针与主板相连。


取出电池和内侧的FPC。


音腔内和耳机柄内的FPC是同一条。

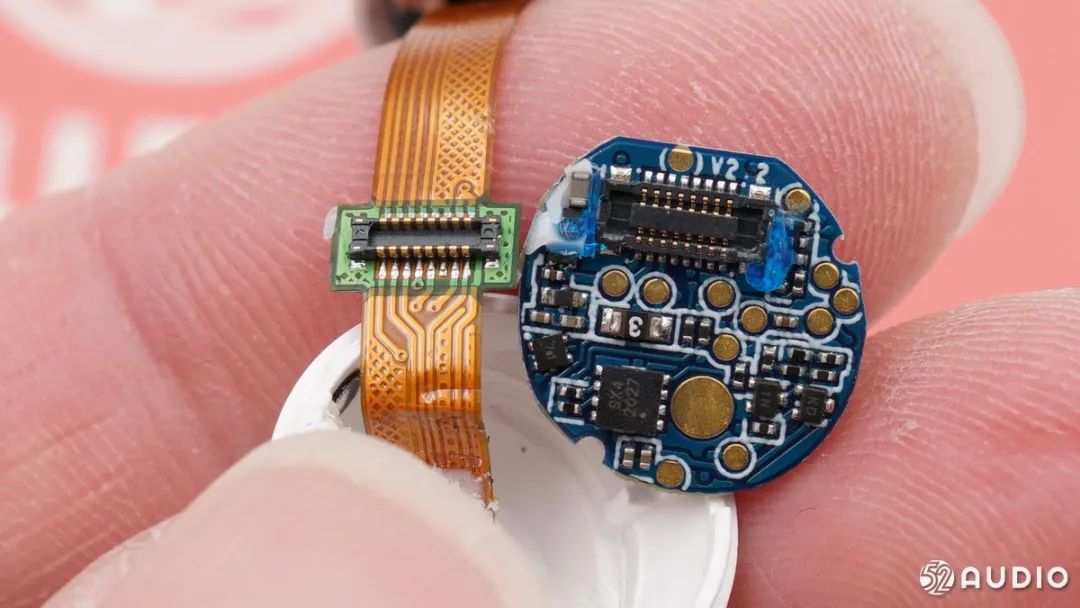

这条FPC通过连接器与主板相连。


断开连接器。

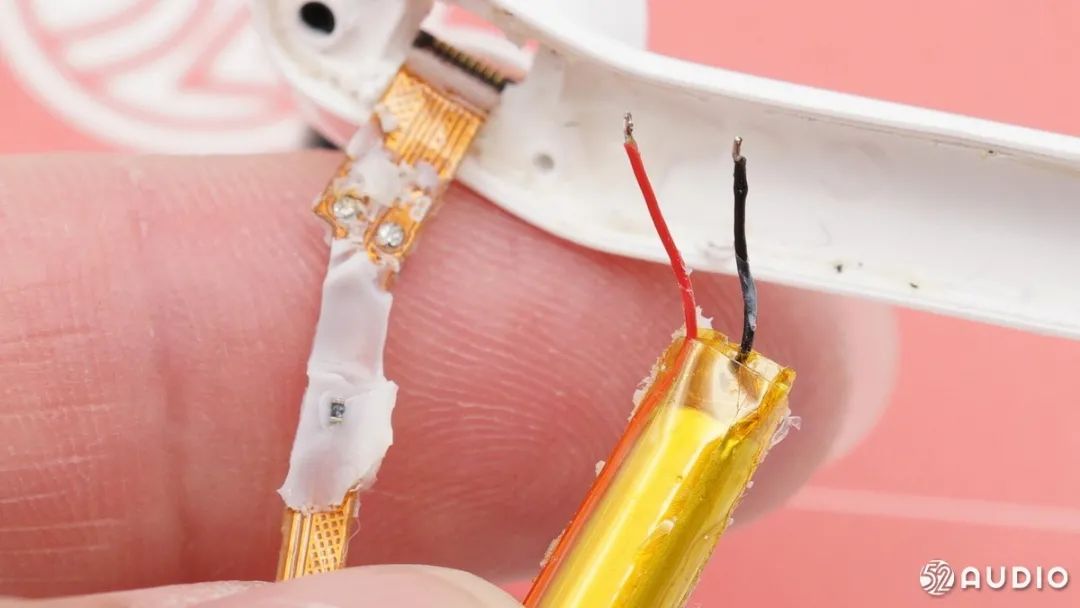

耳机电池的正负极焊接在FPC上。


焊开焊点,取下电池。


该FPC连接耳机柄底部的充电触点和通话麦克风。


断开FPC。


耳机内部完整电路展示。

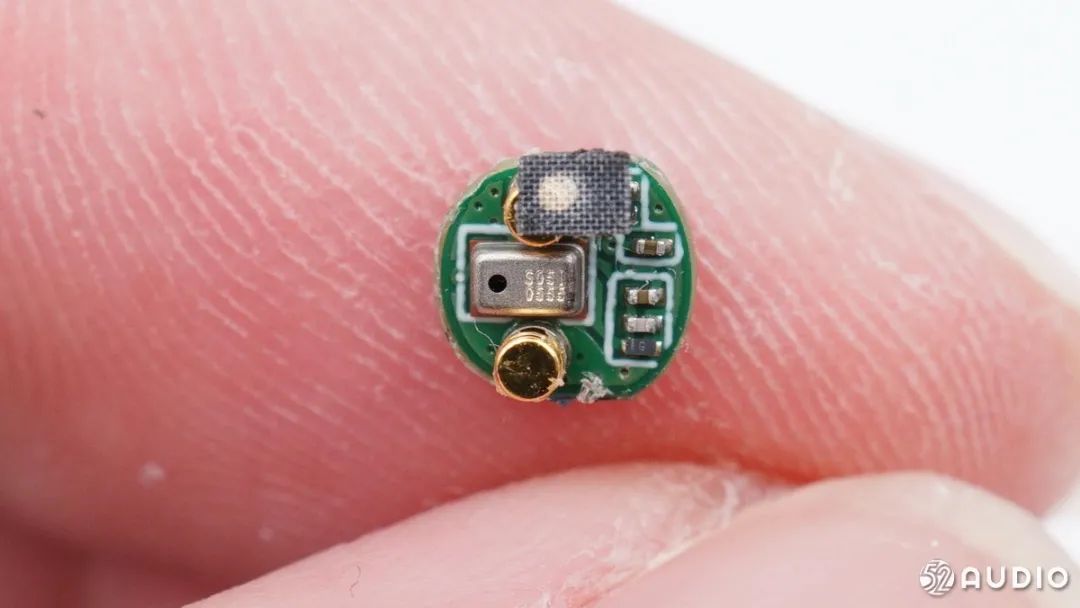

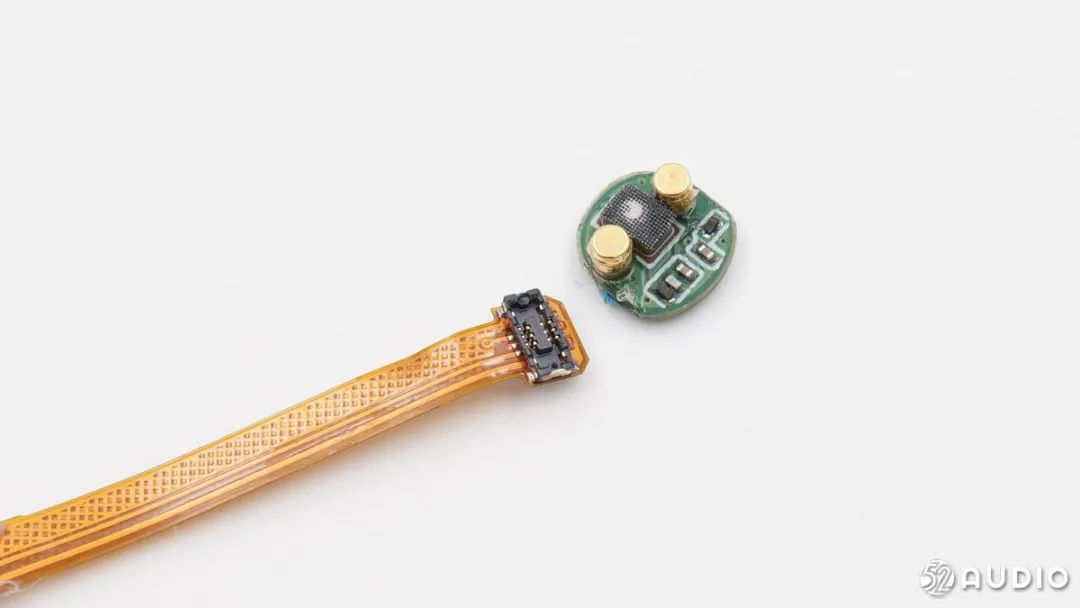

充电触点和通话麦克风,麦克风外有防尘网。


镭雕S551 0555的MEMS硅麦,用于通话时拾取人声。


另一面是FPC的连接器。

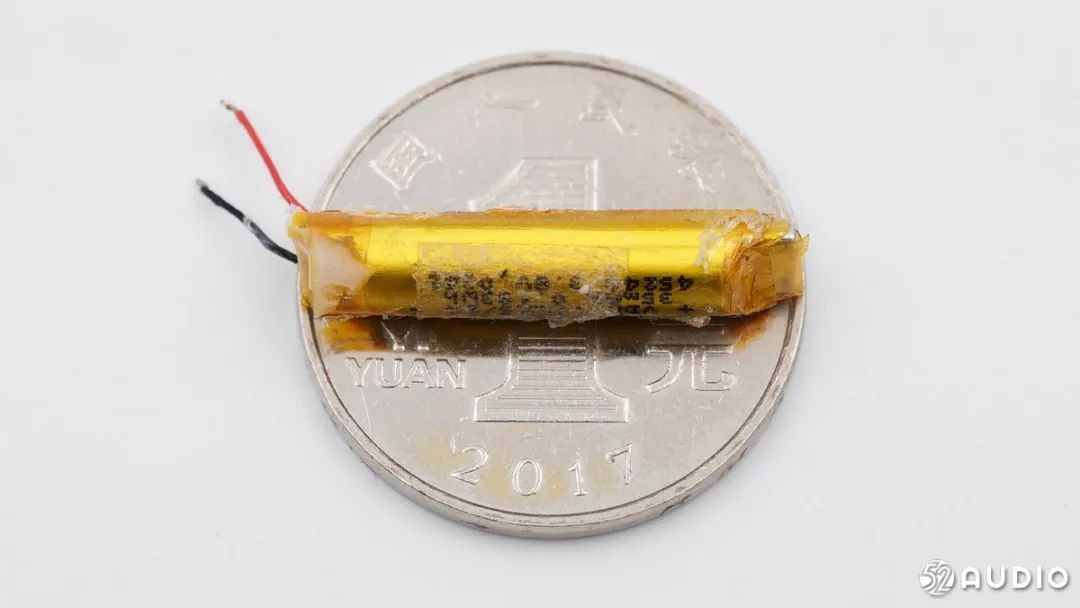

圆柱型锂电池与一元硬币的尺寸对比。

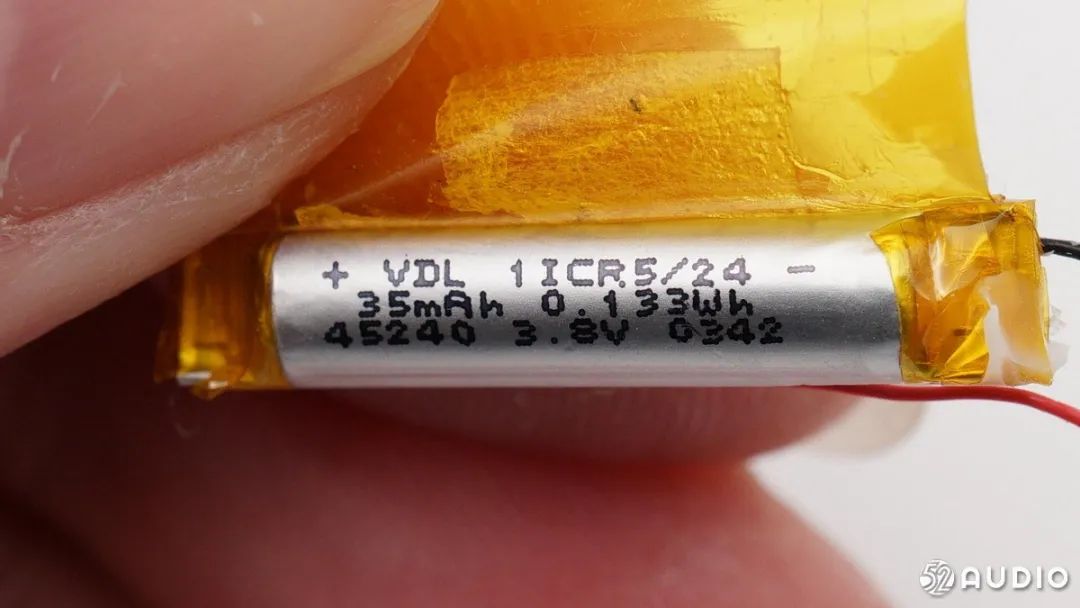

圆柱型软包锂电池,供应商同样来自重庆紫建,型号1ICR5/24,额定容量35mAh/0.133Wh,额定电压3.8V,属于高压电池。

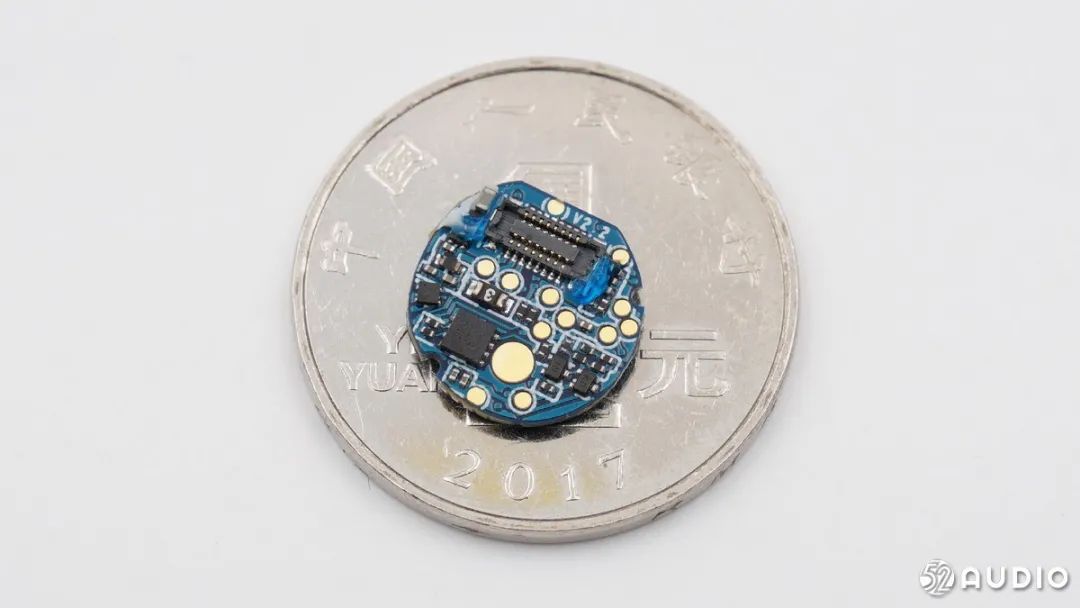

耳机主板与一元硬币的尺寸对比。


主板一侧电路展示。

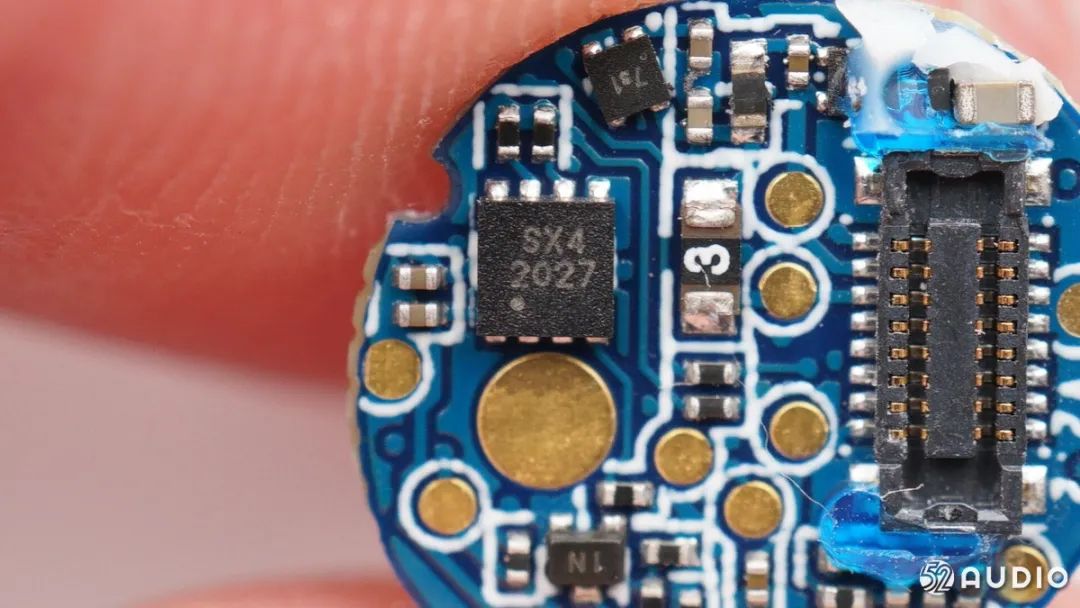

主板另一侧电路展示。

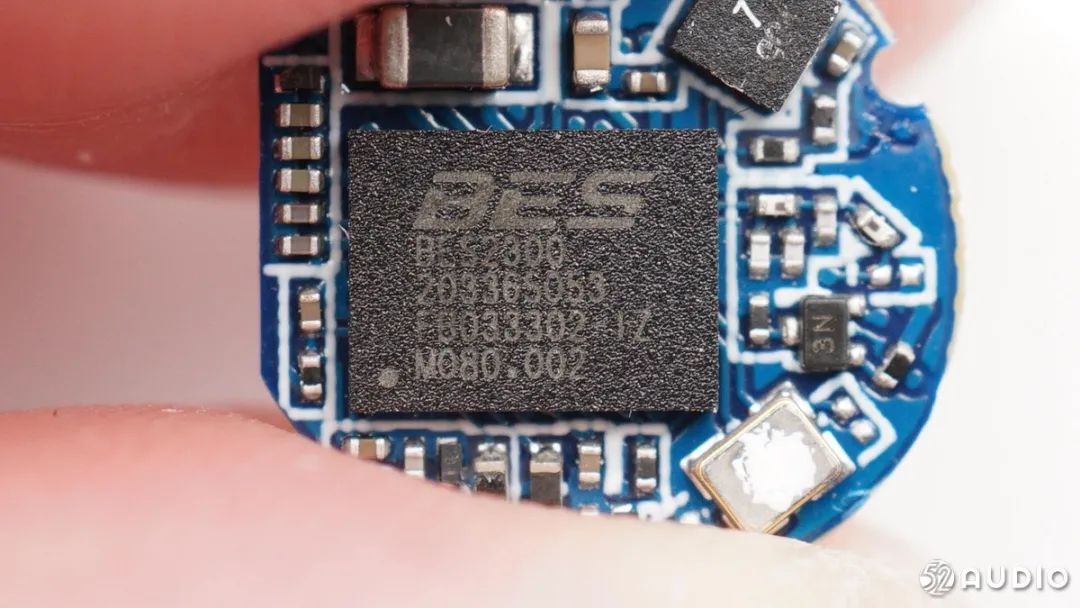

松下 RZ-C100W的蓝牙音频SoC是恒玄BES2300IZ,不同后缀信息配置不尽相同。恒玄BES2300是一款全集成自适应主动降噪方案,支持蓝牙5.0、IBRT低频转发技术和双模蓝牙4.2,它还支持第三代FWS全无线立体声技术、双麦克风等,采用28nm工艺,BGA封装。

据我爱音频网拆解了解到,目前已有华为、三星、小米、OPPO、JBL、万魔、荣耀、百度、一加、传音、坚果等品牌的真无线耳机大量采用了恒玄方案。

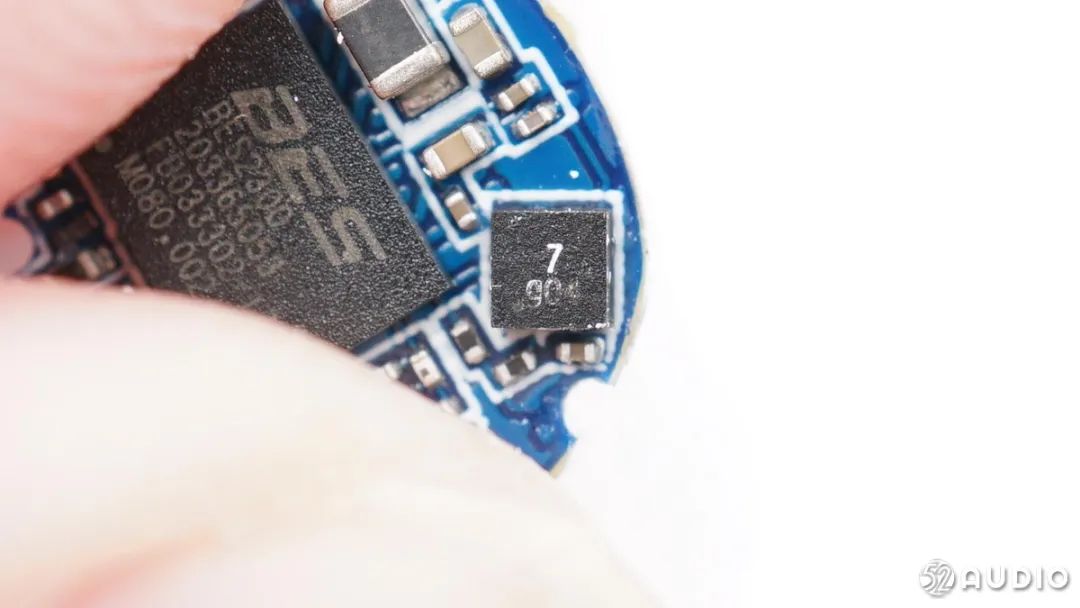

丝印7g04的IC。


圣邦微 SGM40561 4.35V锂电池线性充电IC,支持输入过电压保护。


圣邦微 SGM40561 详细资料。

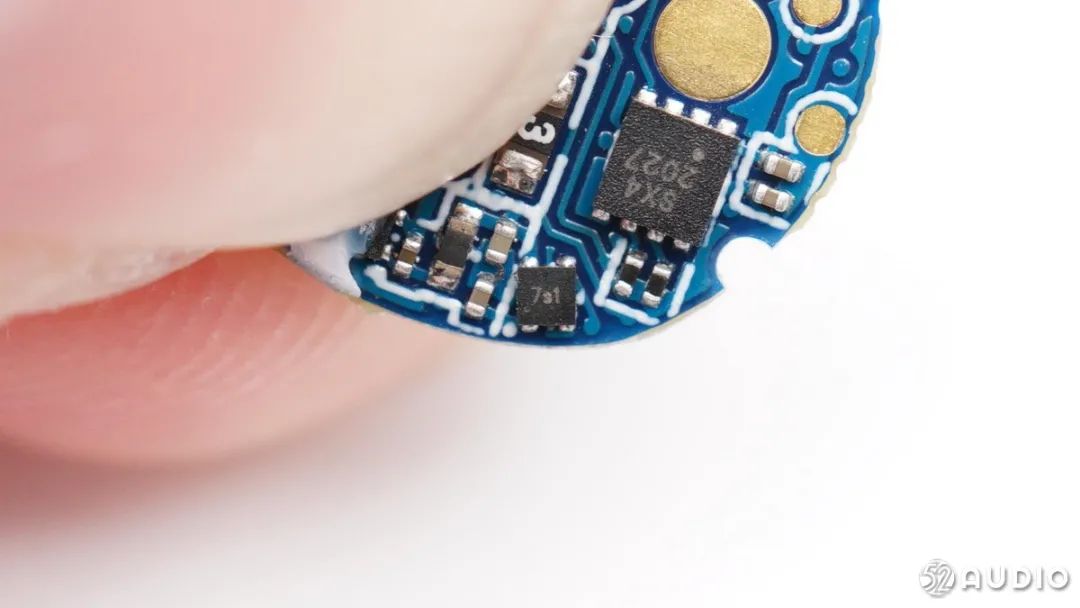

丝印7s1的IC。

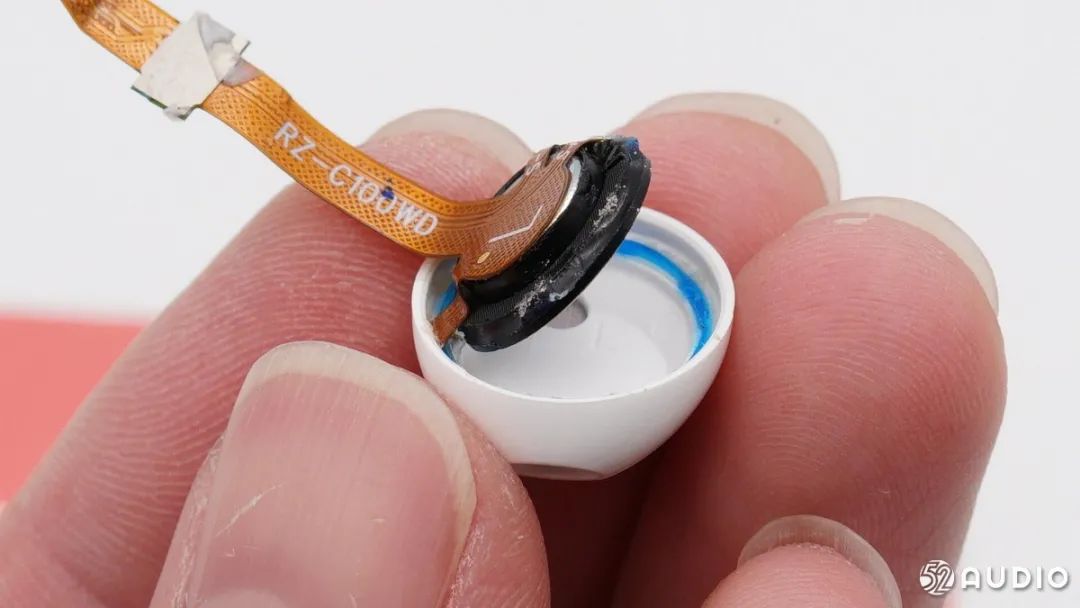

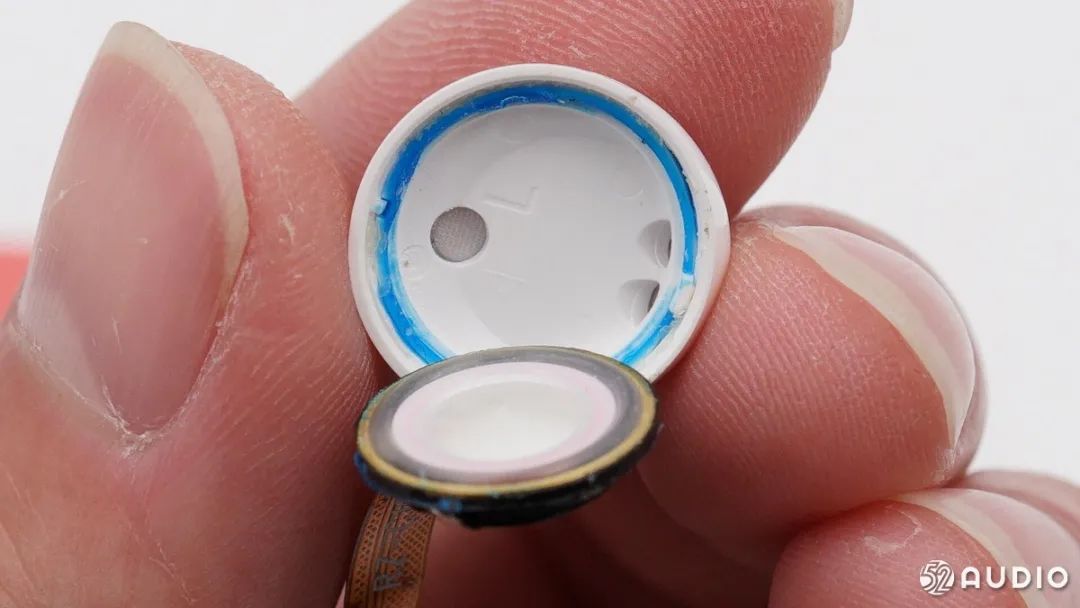

扬声器单元使用胶水固定在壳体上。


壳体上的泄压孔,有白色防尘网。

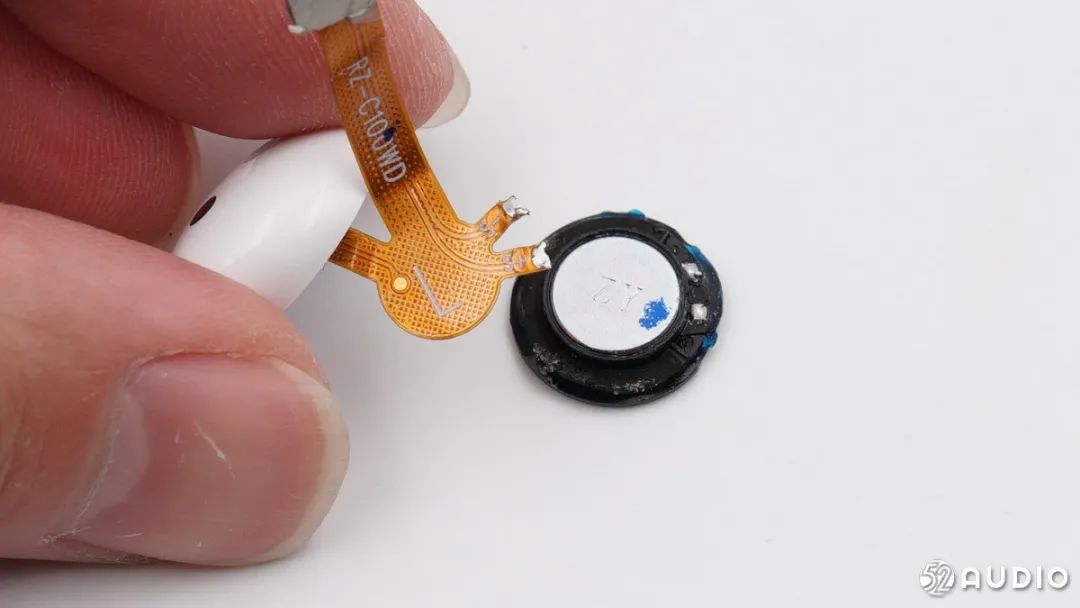

焊开扬声器FPC的焊点。


取出固定红外线距离传感器的内壳。

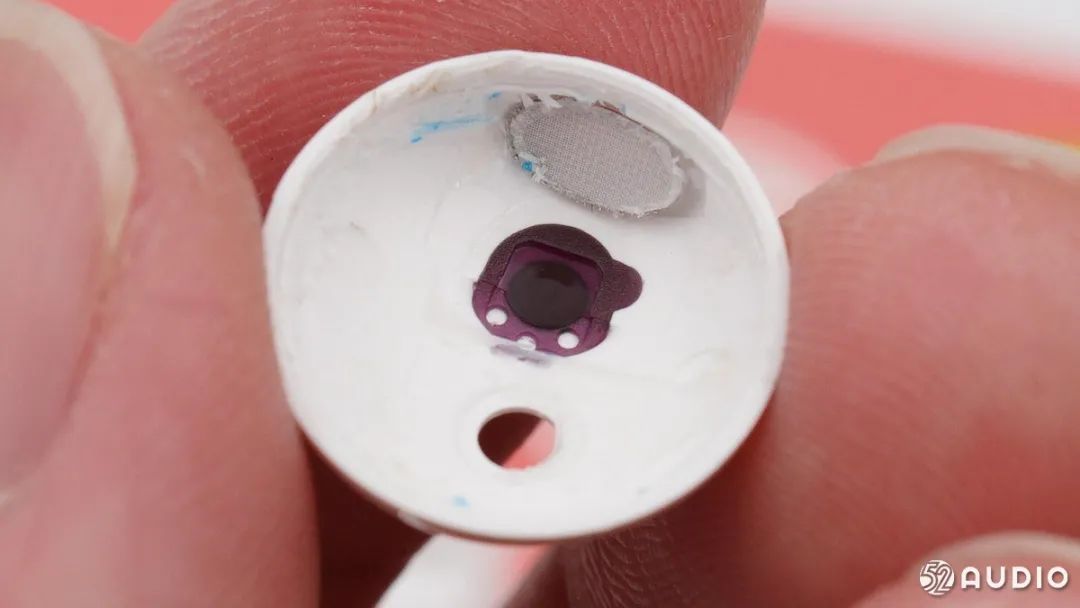

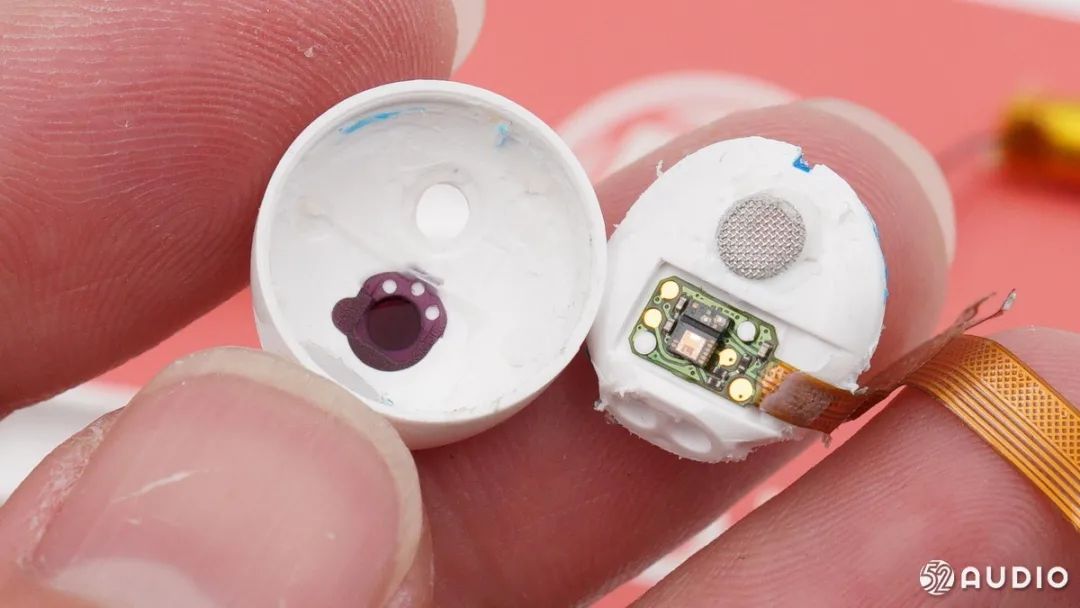

红外线距离传感器的开窗和出音孔内侧的防尘网。

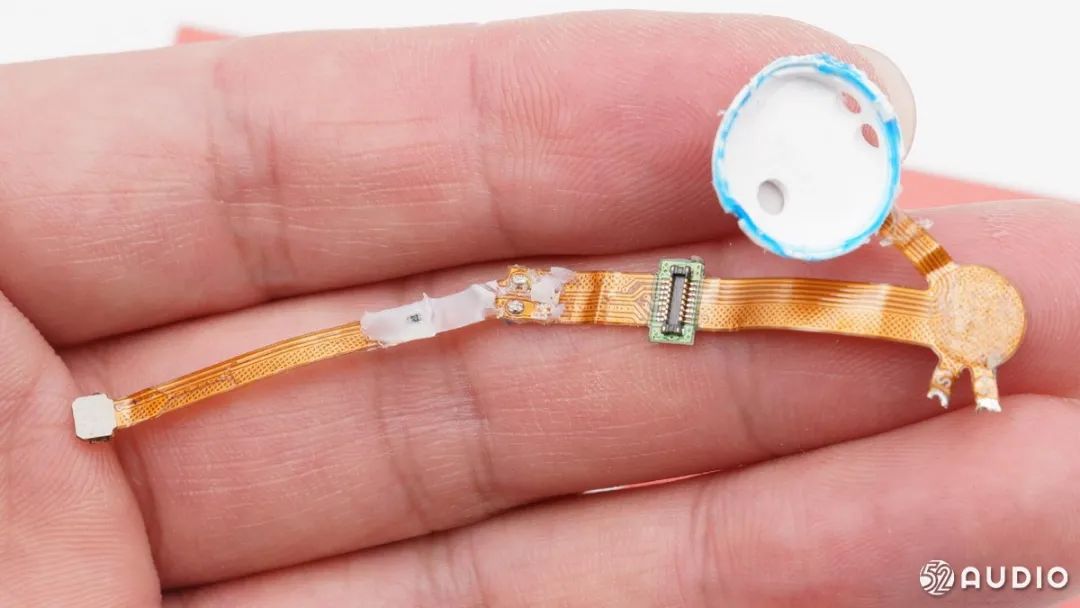

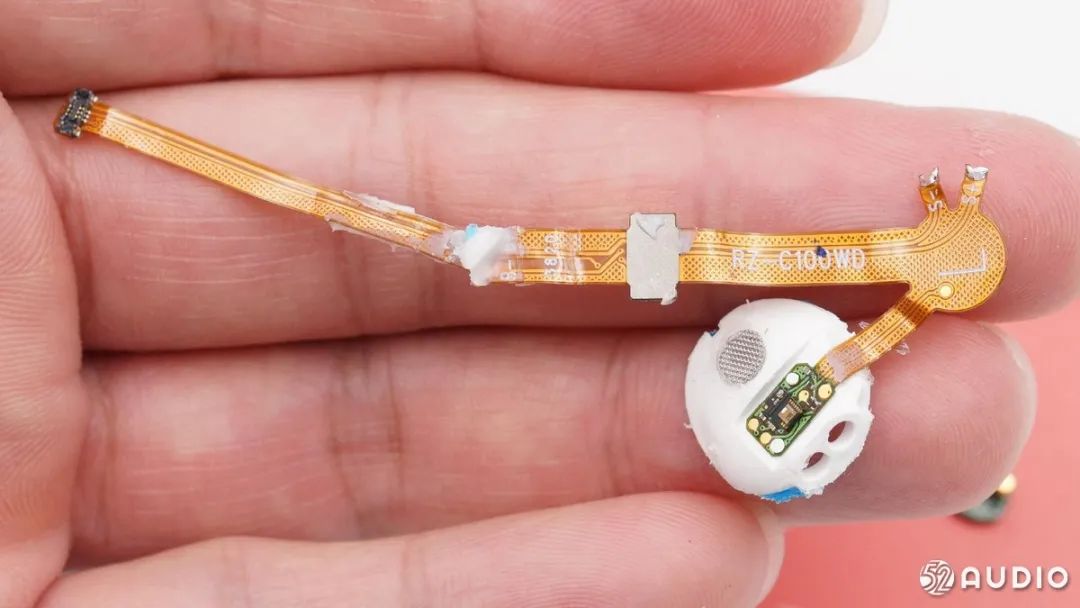

串联耳机内部各元器件的FPC展示。


FPC另一侧展示。

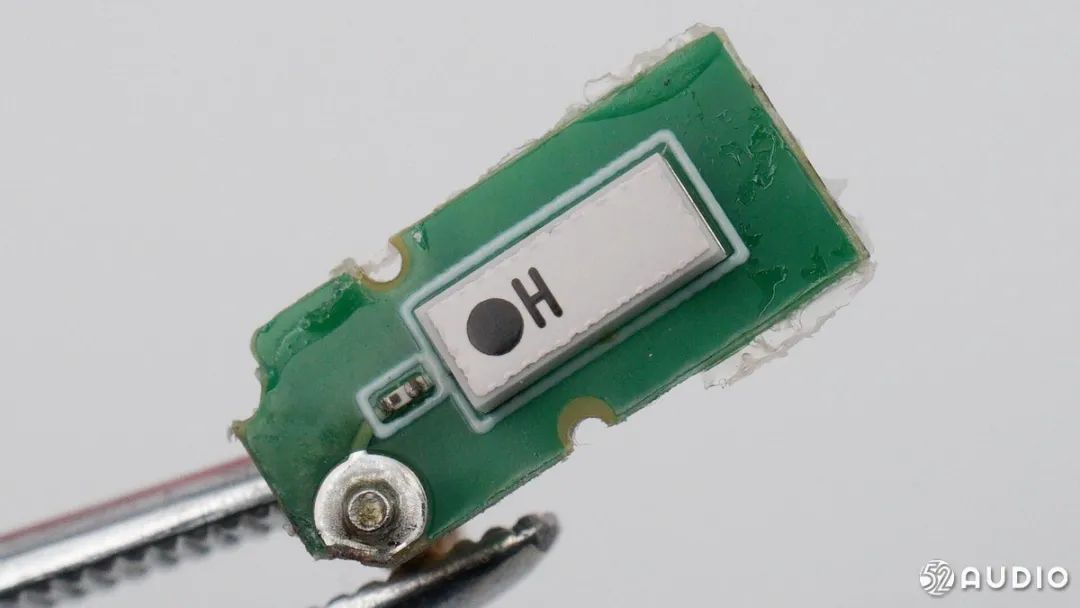

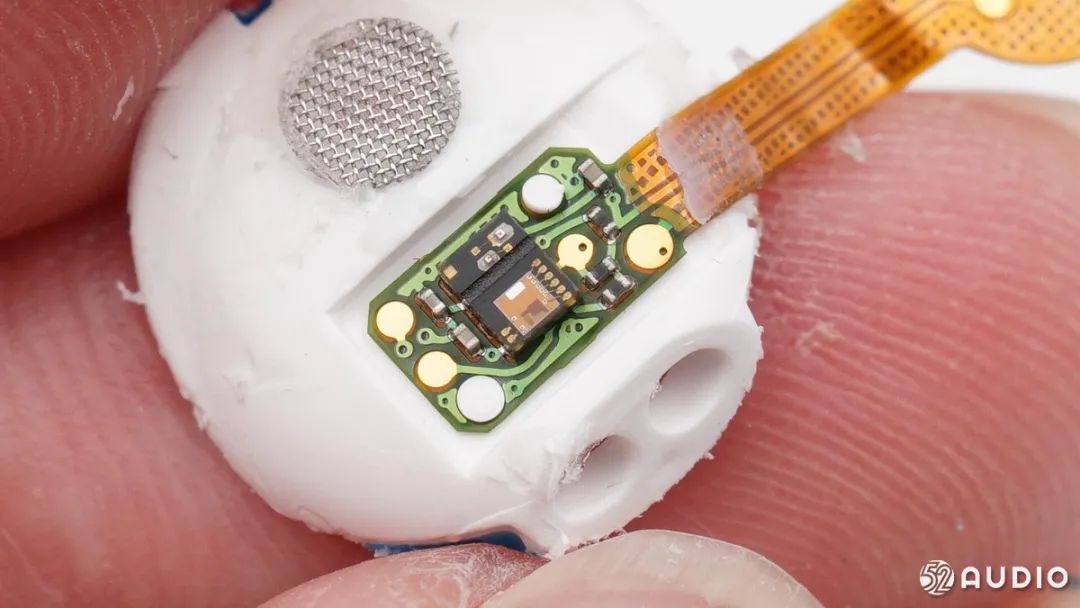

红外线距离传感器特写。

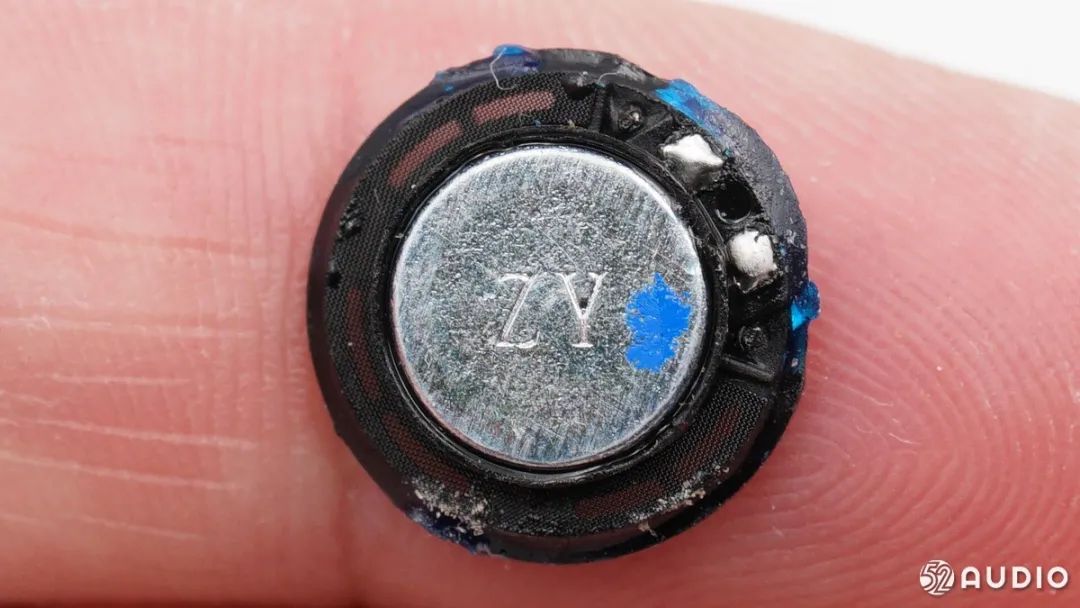

扬声器单元的T铁,印有“ZY”字母。

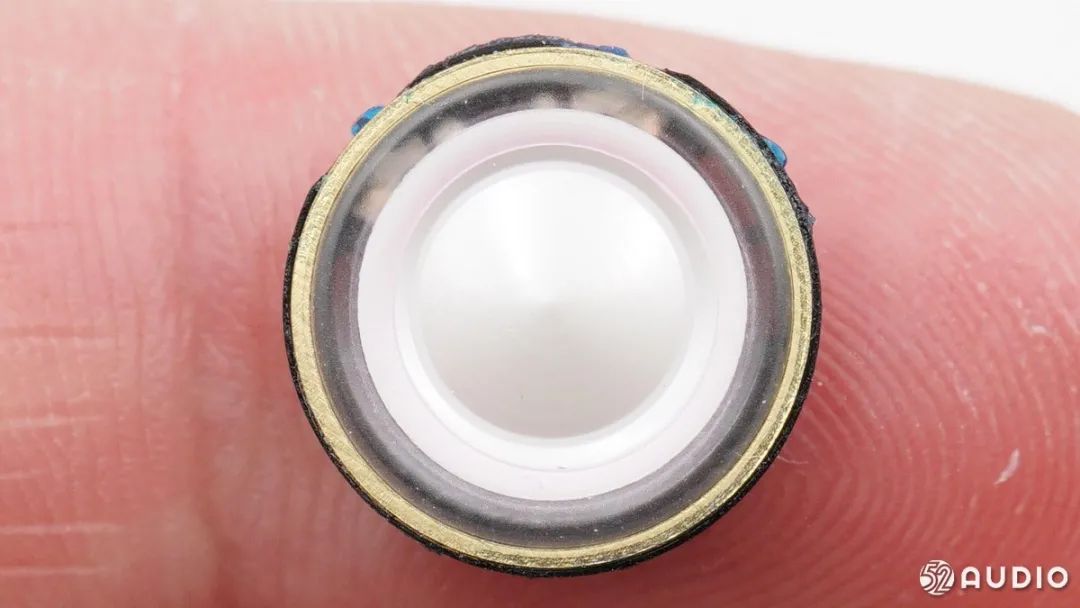

扬声器单元振膜特写。

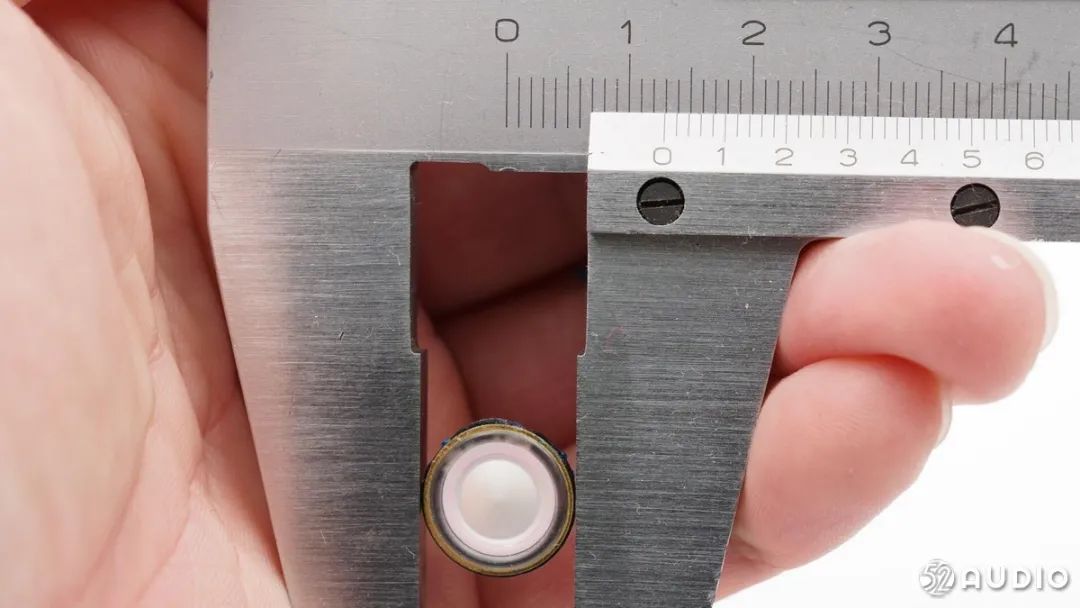

扬声器单元尺寸约13mm,与宣传一致。

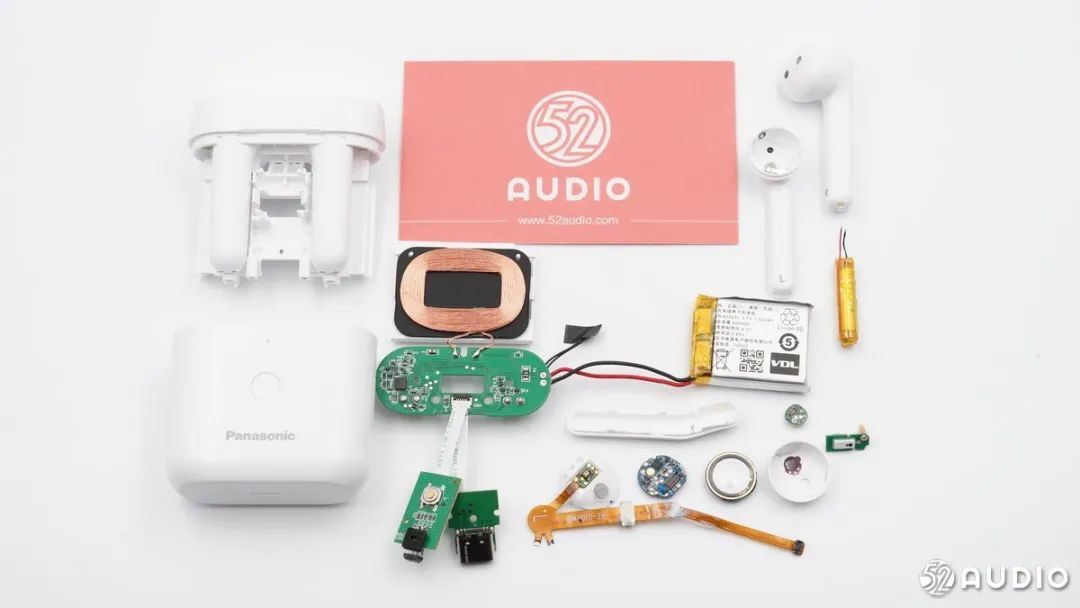

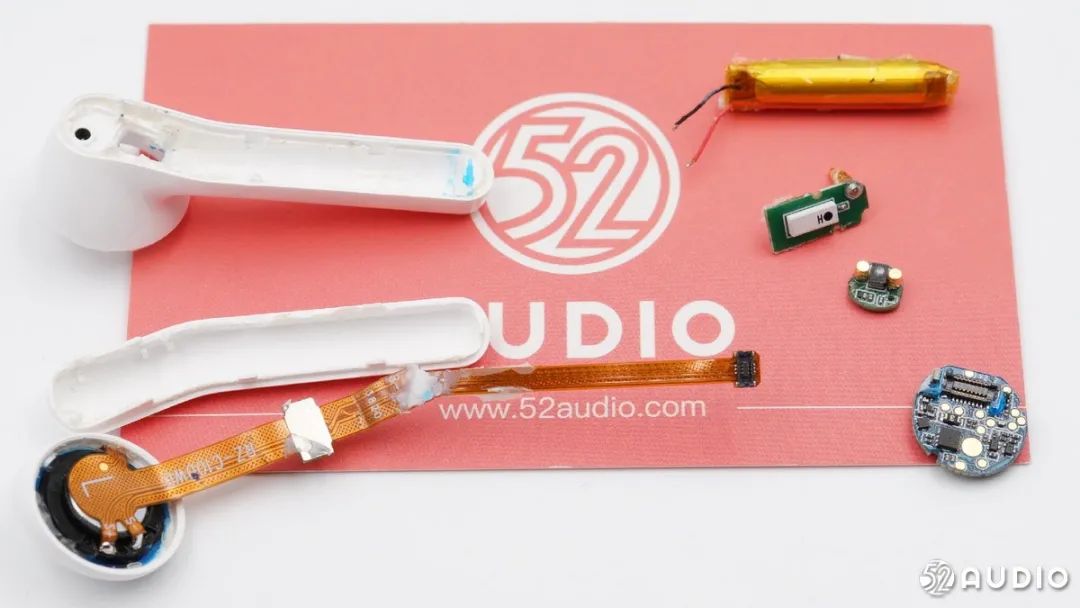

拆解全家福。

我爱音频网总结

松下 RZ-C100W真无线耳机的外观比较有特点,半入耳式设计,耳机柄上半部分有一个拐角设计,增强佩戴的舒适度;充电盒支持无线充电功能,整体外观中规中矩。

内部电路方面,松下 RZ-C100W充电盒的有线充电接收采用Type-C接口,无线充电接收采用COPO酷珀微CP2021,输入电源通过钰泰ETA9697为电池充电,并且升压为耳机充电。耳机充电盒内置华大单片机进行整机控制,由微盟线性稳压IC供电。软包电池来自重庆紫建,容量420mAh。

松下RZ-C100W真无线耳机的主控芯片是恒玄BES2300IZ,支持蓝牙5.0和低频双传技术,耳机采用贴片式陶瓷蓝牙天线传输信号;内置红外线距离传感器用于入耳检测功能,支持敲击控制;圣邦微 SGM40561负责为内置锂电池充电,圆柱型软包锂电池的供应商同样来自重庆紫建,容量35mAh。
