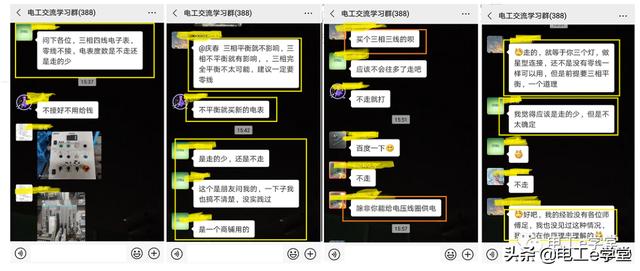

前言：今天在群里有人提问，三相四线制电表不接零线会不会影响读数，需不需要改表。本群主也不知道，又不敢乱说，只好整理资料，科普一下了！

电工e学堂交流群

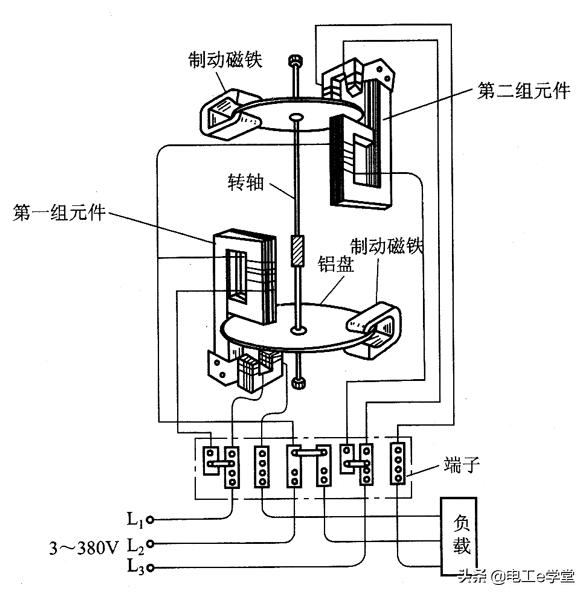

电能表，俗称电表或者火表，主要作用是计量电能的大小。电能表属于感应系仪表。其工作原理是：当电表接入被测电路时，交流电就会通过电流线圈和电压线圈，产生交变磁场，交变磁通穿过铝盘，在铝盘中感应出涡流；涡流又在磁场中受到力的作用，从而使铝盘得到转矩(主动力矩)而转动。负载消耗的功率越大，通过电流线圏的电流越大，铝盘中感应出的涡流也越大， 铝盘转动的力矩就越大，即转矩的大小跟负载消耗的功率成正比。功率越大，转矩也越大，铝盘转动也就越快。铝盘转动时，带动计数器，把所消耗的电能统计出来。

一、单相有功电度表

单相有功电度表由接线端子、电流线圈、电压线圈、计算转盘、计数器构成，只要电流线圈通过电流，同时电压线圈加有电压，转盘就受到电磁力而转动。单相电度表共有5个接线端子，其中有两个端子在表的内部用连接片短接，所以，单相电度表外接端子只有4个，即1、2、3、4号端子。

单相电度表有两种接线方式：

1、单相直入方式

直接将电能表连接在单相电路中，对单相负载消耗的电能进行测量，这种接线方式称为直入式接线，单相有功电能表直入式接线一般分为跳入时和顺入式两种。

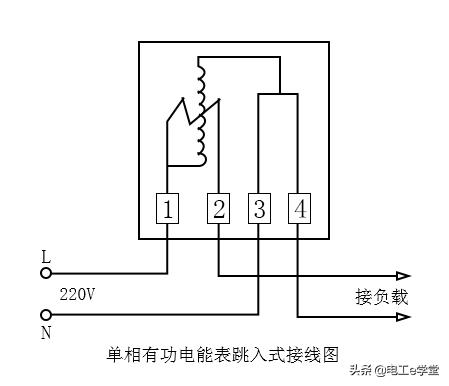

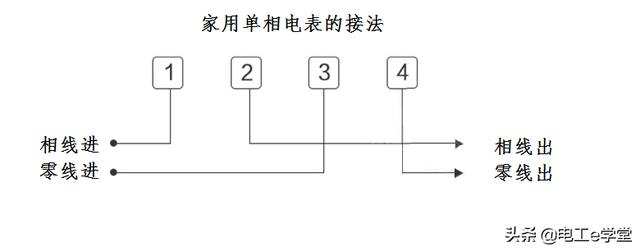

① 单相有功电能表跳入式接线图，接线特点是：电能表的1、3号端子为电源进线；2、4端子为电源的出线，并且与开关、熔断器、负载连接。接线如下图所示：

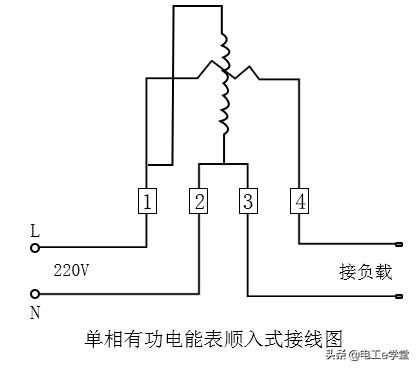

② 单相有功电能表顺入式接线图，接线特点是：电能表的1、2号端子未电源进线，3、4号端子为电源的出线，并且与开关、熔断器、负载连接。如下图所示。

2、单相经互感器接入方式

经互感器接入方式适用于测量大电流的用电量时，使用电流互感器进行变换，电流互感器接电度表的电流线圈，也分为两种方式接线。

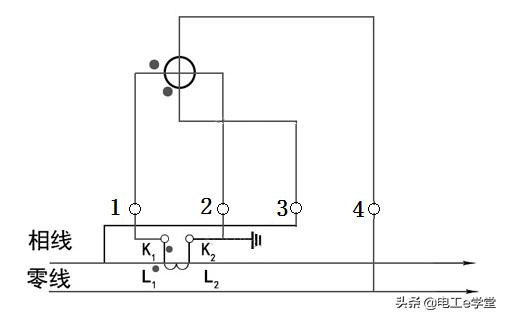

1、经电流互感器单进单出接线图。

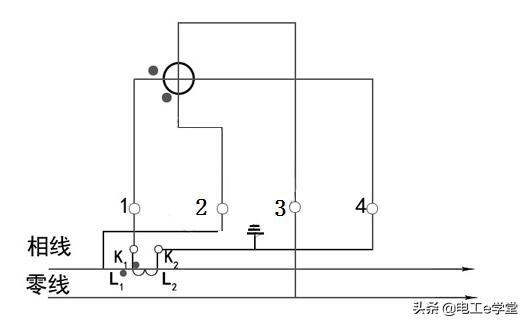

2、经电流互感器双进双出接线图。

二、三相有功电度表

三相电表接线图可分为三相三线制电表接线图和三相四线制电表接线图两种。使用三相三线制还是用三相四线制的电表，需要根据用户的进线和用电性质决定。

1、三相三线制电表

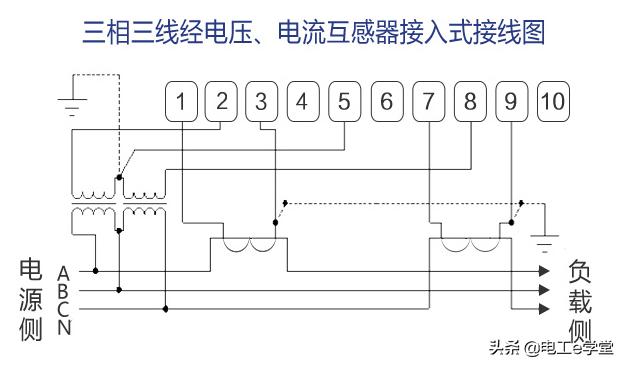

电压规格：3×100V(高压电)，因一次电压、电流过大，需采用电压、电流互感器。三相三线制经电压、电流互感器电表接线方式，如图所示：

2、三相四线制电表

三相四线电表接线图有两种接线方式，一种是使用电路互感器与电度表连接，另一种是直接接线进电度表，两种接线方式均采用左进右出的接线。当被测电路的电流超过电表量程时，需采用电流互感器变换电流后，接入电流线圈回路。如果被测电路的电压和电流均超过电表规定量程，则需要经过电压和电流互感器，降压、变流后接入电表。

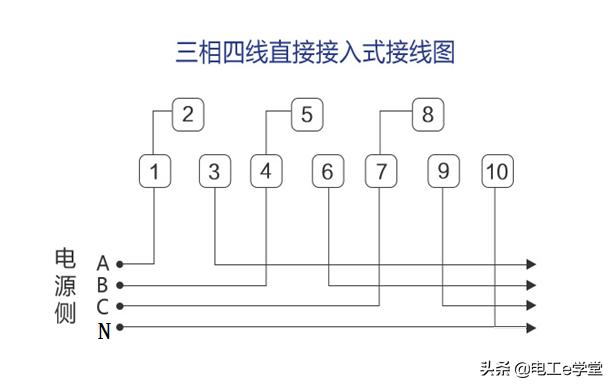

1、 三相四线制直通式电表接线方式

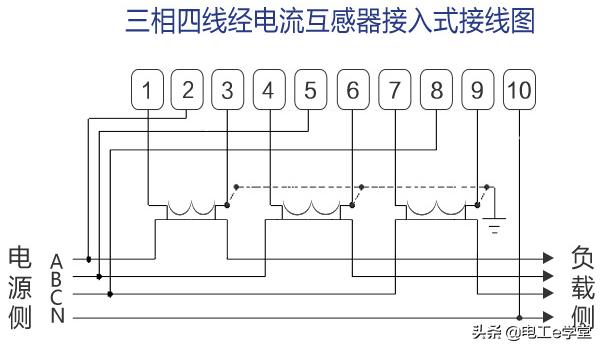

2、 三相四线制经电流互感式电表接线方式

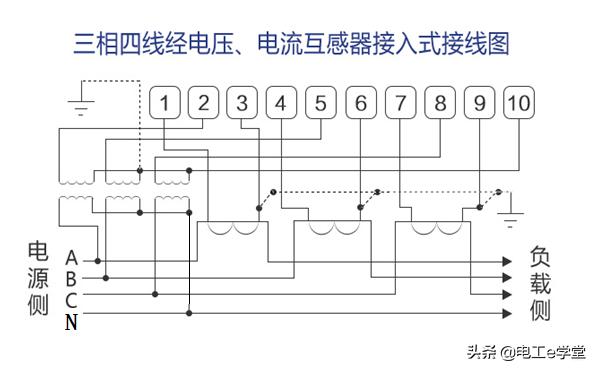

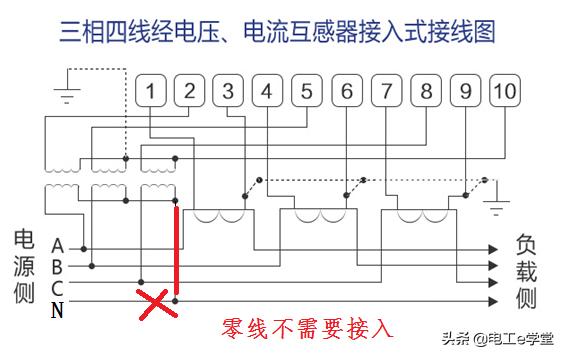

3、 三相四线制经电压、电流互感式电表接线方式

四、知识点

如果用电设备是三相平衡负载，如三相变压器，三相电动机等，供电方式为三相三线制，则只有三根火线，没有零线，就只能用三相三线制的表。

如果用电设备既有单相220V用电器又有三相平衡负荷，那就是三相四线制供电方式，就必须采用三相四线制的电表。

五、三相四线制电表到底要不要接零线呢？

如下图，电压互感器一次侧为线电压，与零线无关，

因此可以不接入电表！
