第五代移动通信(5G)技术即将迈入商用化进程,其新型业务特性和更高指标要求对承载网络架构及各层技术方案均提出了新的挑战。光模块是5G网络物理层的基础构成单元,广泛应用于无线及传输设备,其成本在系统设备中的占比不断增高,部分设备中甚至超过50~70%,是5G低成本、广覆盖的关键要素。
1、 光模块功能及分类概述
光模块通常由光发射组件(含激光器)、光接收组件(含光探测器)、驱动电路和光、电接口等组成,结构示意如图1所示。光模块用于实现电-光和光-电信号的转换。在发送端,一定速率的电信号经驱动芯片处理后驱动激光器(LD)发射出相应速率的调制光信号,通过光功率自动控制电路,输出功率稳定的光信号。在接收端,一定速率的光信号输入模块后由光探测器(PD)转换为电信号,经前置放大器后输出相应速率的电信号。
![77a4fd3c7cc2cf7a011e0ce52eba3c4a.png](https://img-blog.csdnimg.cn/img_convert/77a4fd3c7cc2cf7a011e0ce52eba3c4a.png)

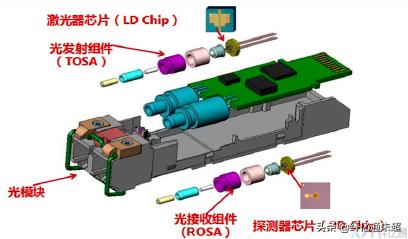

图1 光模块结构示意图(SFP+封装)
光模块有多种分类方式,典型如依据封装方式、速率、传输距离、调制格式、是否支持波分复用(WDM)应用、光接口工作模式、工作温度范围等进行分类。按封
