某项目的双代号网络图如下所示_手把手教会你从零开始编制一份计划(甘特图/网络图)...

本文提供了一份详细的双代号网络图编制教程,包括新建计划、表格编制方式和网络图编制方式。从工作层级结构分解、添加删除工作到设置逻辑关系,一步步教你如何高效编制计划。此外,还介绍了如何使用表格和网络图界面进行工作管理。

摘要生成于 C知道 ,由 DeepSeek-R1 满血版支持, 前往体验 >

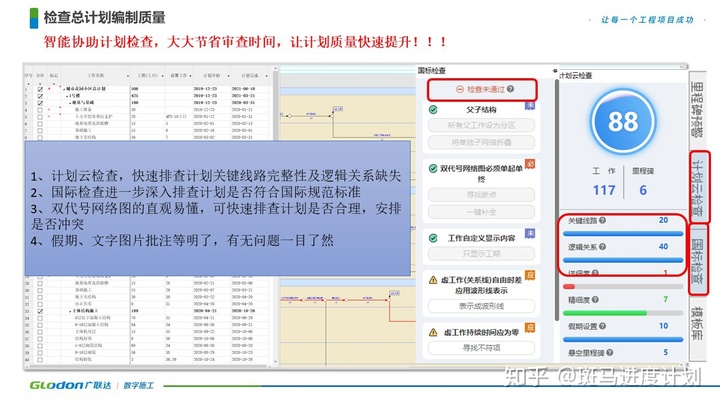

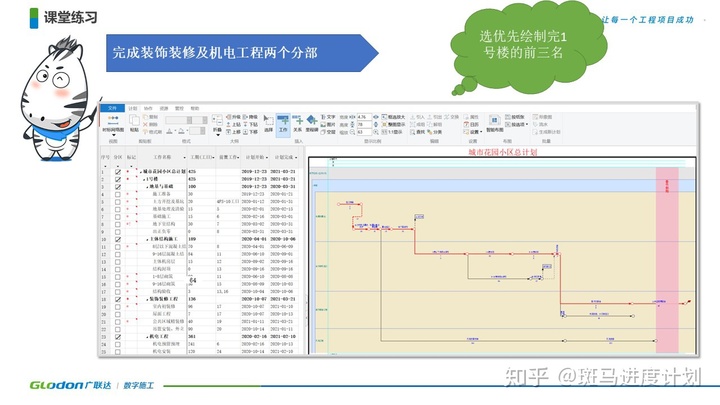

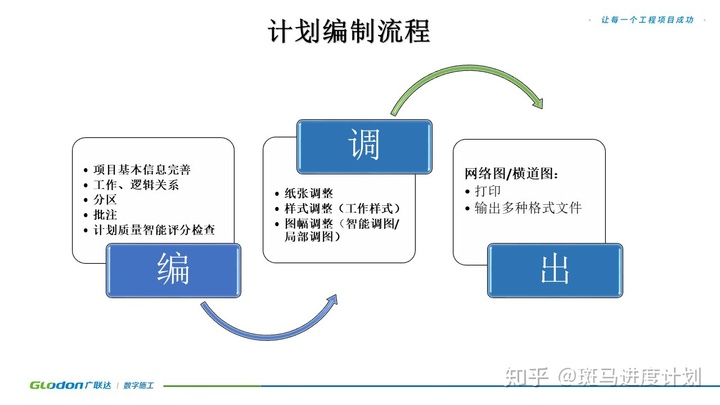

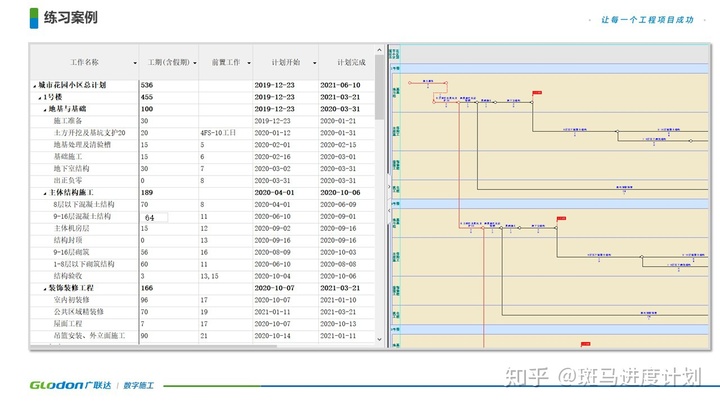

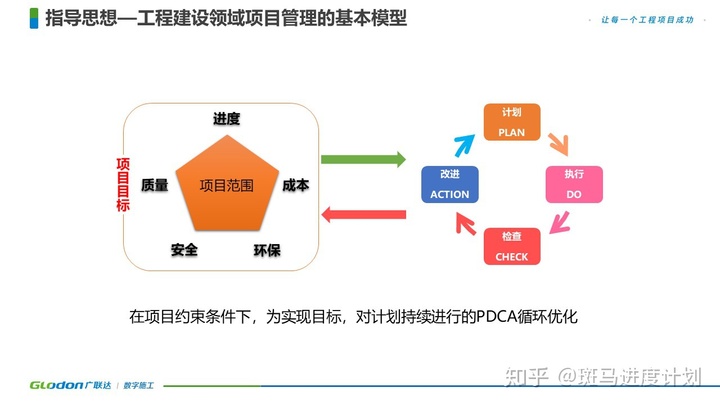

知乎视频​www.zhihu.com



















































































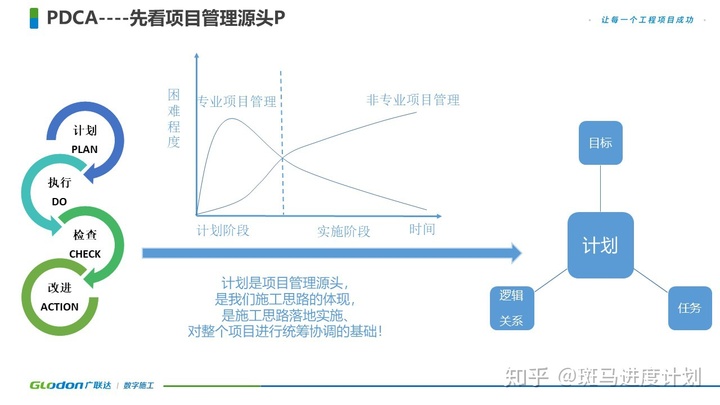

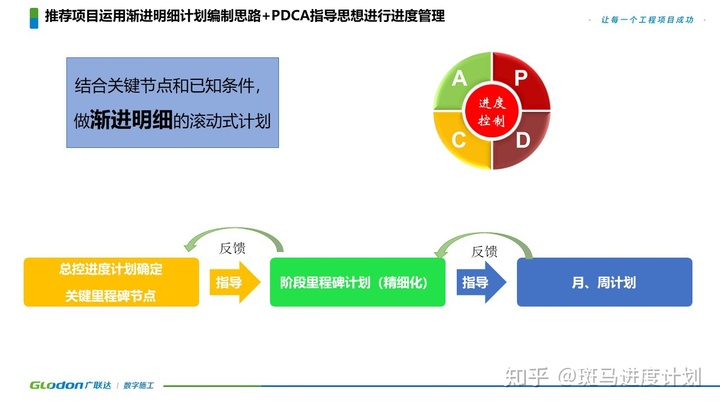

帮助文档:

一、新建计划

两种操作方式(任选其一)

1、点击菜单栏上方的【新建文件】按钮 或 快捷键:Ctrl+N (推荐:速度最快)

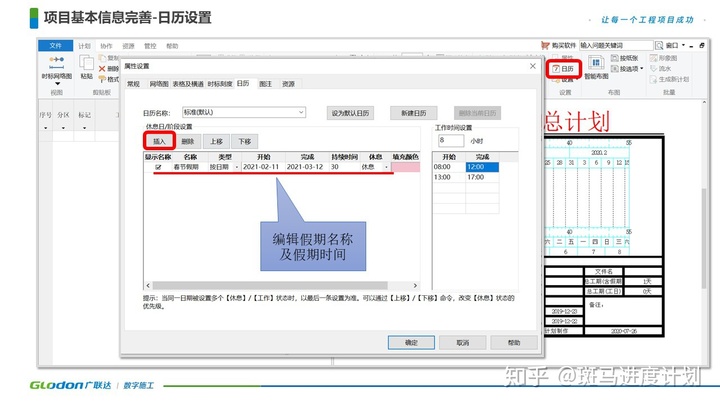

弹出基本信息对话框如下


填写【计划标题】:计划的标题名称
【要求开始时间】:也称开工时间、合同开始时间。该时间确定计划第一个工作的最早开始时间
【要求总工期】:也称合同总工期。编制计划工期大于要求总工期表示计划编制超期
【要求完成时间】:也称竣工时间、合同竣工时间。该时间会参与总工期预警<超期天数=计划/预测完成时间-要求完成时间>
注:修改【要求开始时间】时,【总工期】固定,【要求完成时间变化】
修改【总工期】时,【要求开始时间固定】,【要求完成时间变化】
修改【要求完成时间】时,【要求开始时间】固定,【总工期变化】
选择【排网方式】:该排网方式决定了整个计划的默认排网方式,推荐使用“越早越好”;越晚越好常用于倒排计划

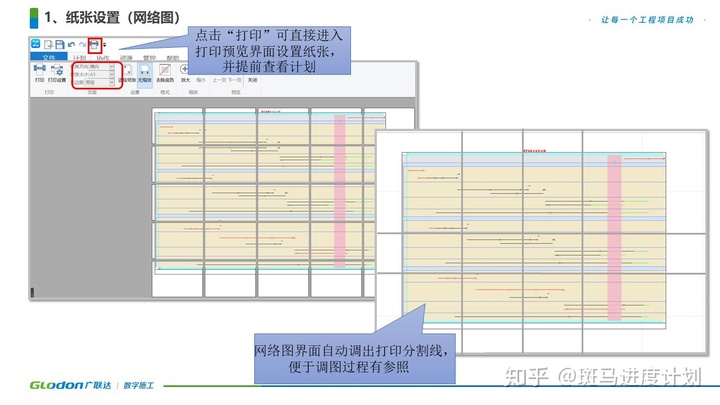

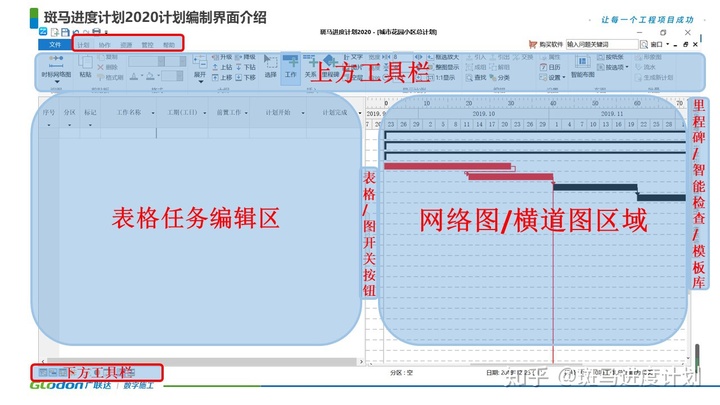

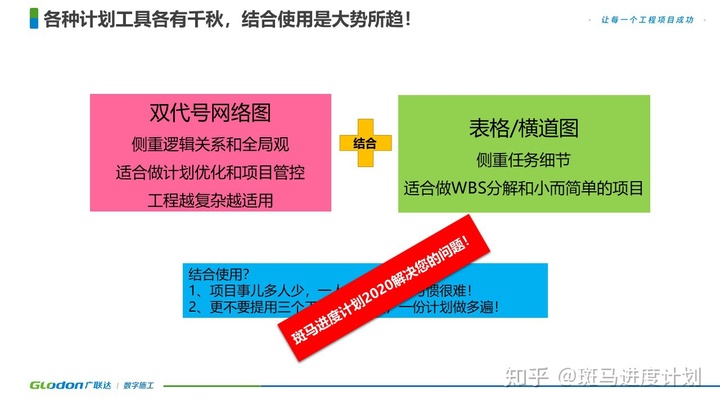

【界面模式】:表格网络图:默认界面左侧表格,右侧双代号网络图

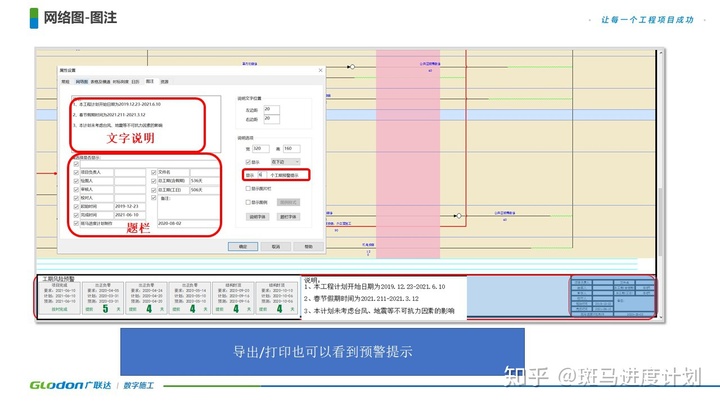

网络图:默认界面双代号网络图编辑界面,左侧表格收起

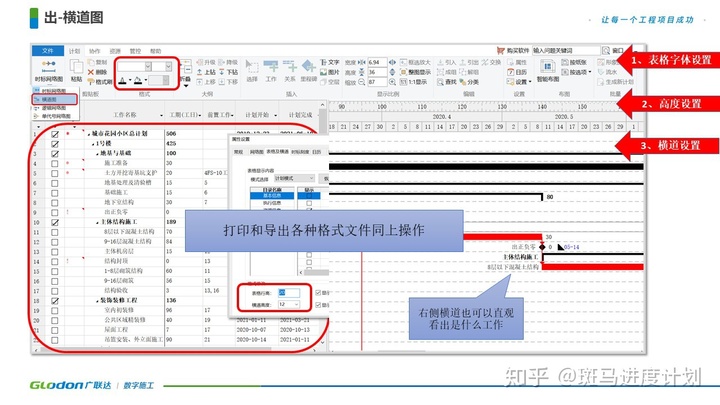

横道图:默认界面左侧表格,右侧横道

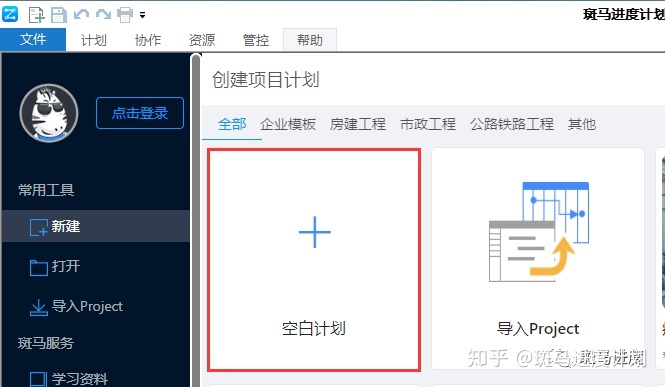

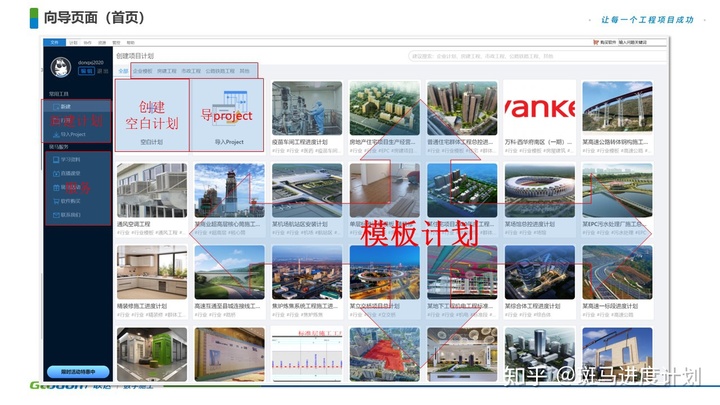

2、向导界面点击【空白计划】

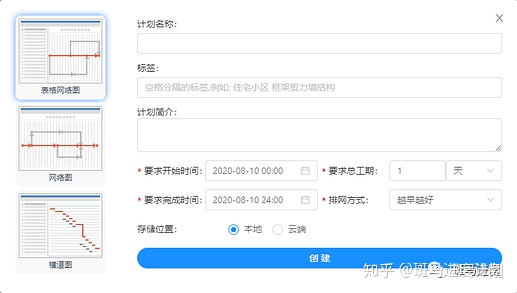

弹出基本信息对话框如下图

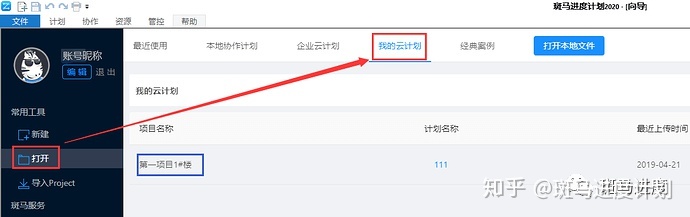

选择【存储位置】:

本地:关闭软件及保存文件时会提示保存到此电脑里

云端:关闭软件及保存文件时会保存到【我的云计划】里


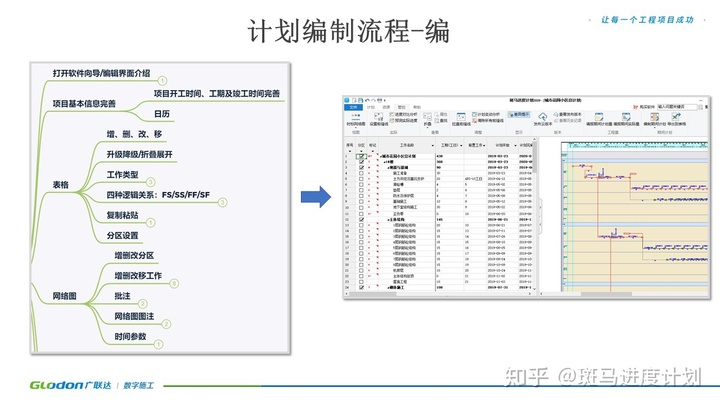

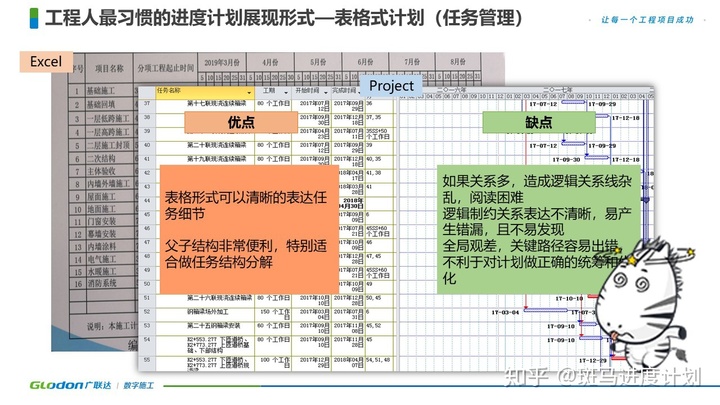

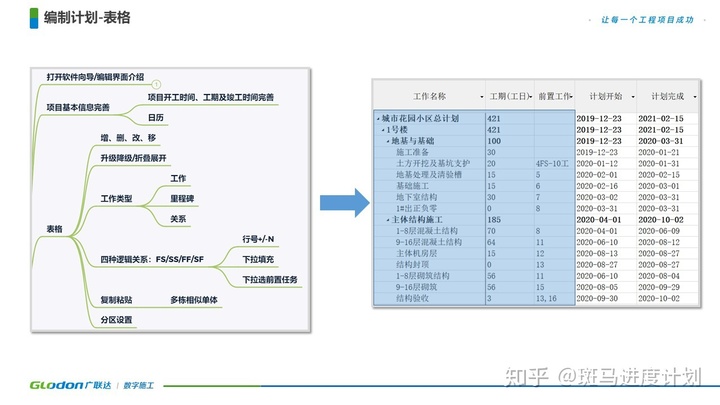

二、表格编制进方式

目 录

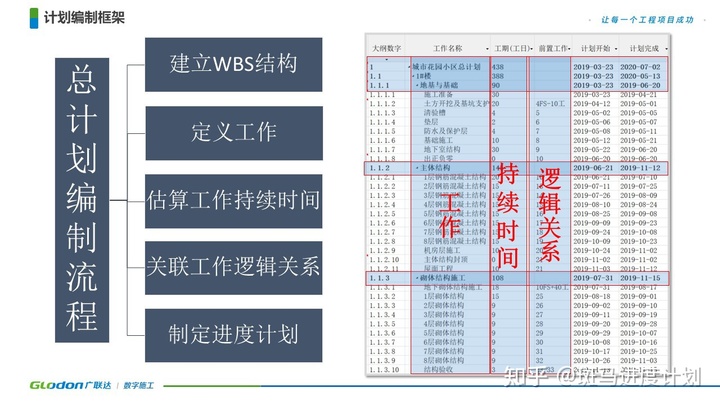

一、工作层级结构分解

1.新建工作

2.【升级与降级】

3.【上钻与下钻】

4.【成组与解组】

二、添加工作与删除工作

1.批量添加工作

2.插入工作

3.删除工作

三、添加里程碑

四、修改工作

五、调整工作位置

六、复制粘贴工作

设置逻辑关系

正 文

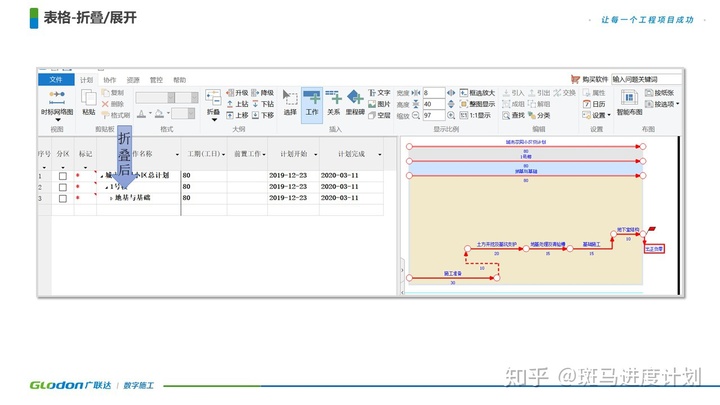

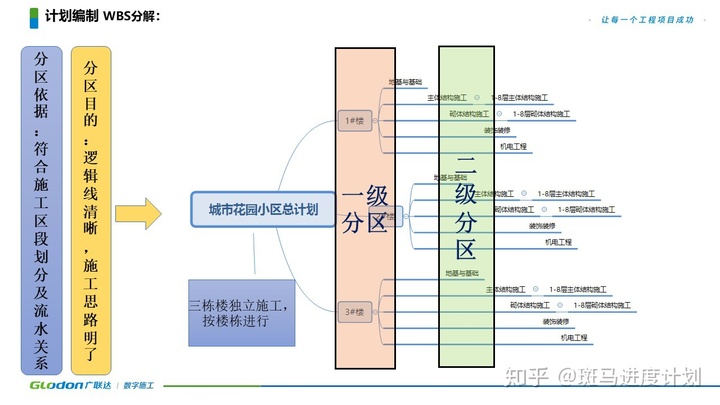

一、工作层级结构分解

1.新建工作

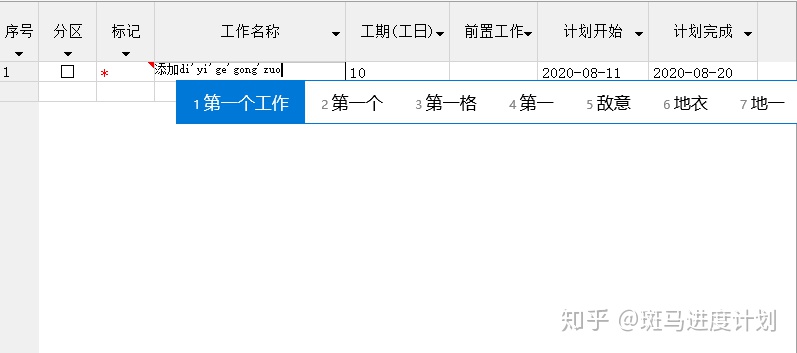

左键点击表格内工作名称栏,添加工作。

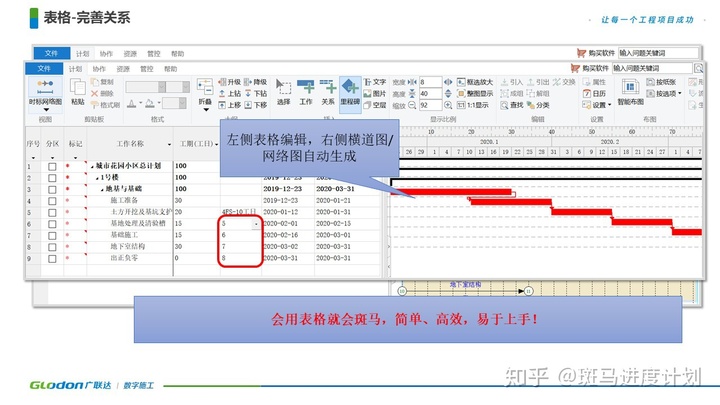

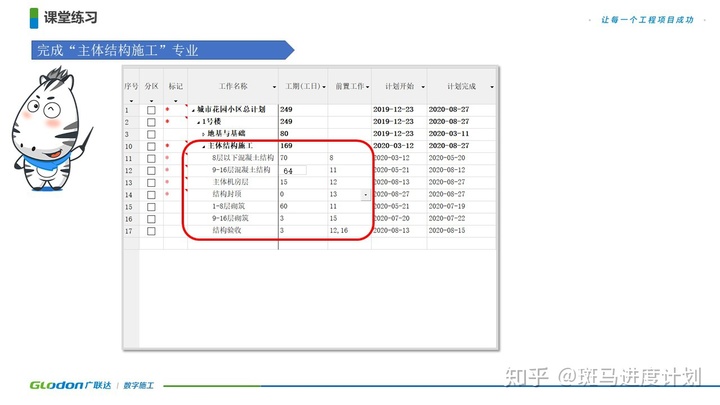

建议:表格添加工作时,只填写工作名称、工期、前置工作即可。开始完成时间会自动根据工作的前置工作和工期自动计算

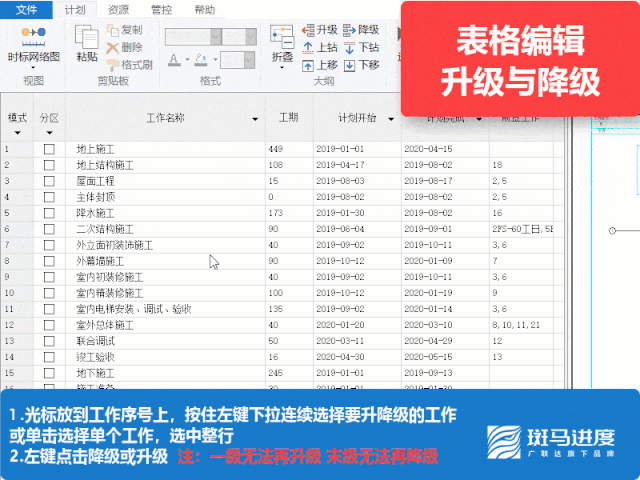

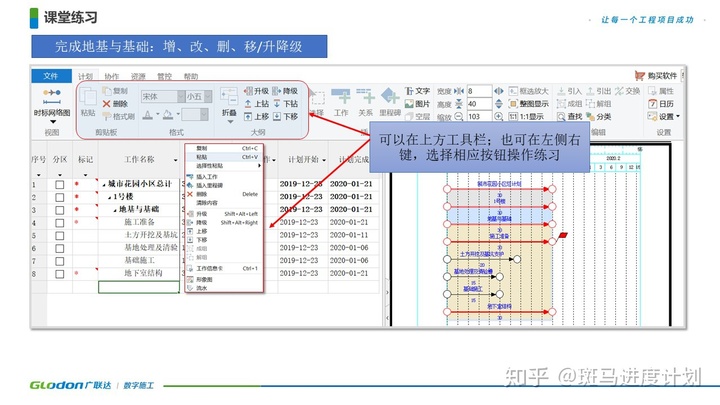

2.【升级与降级】

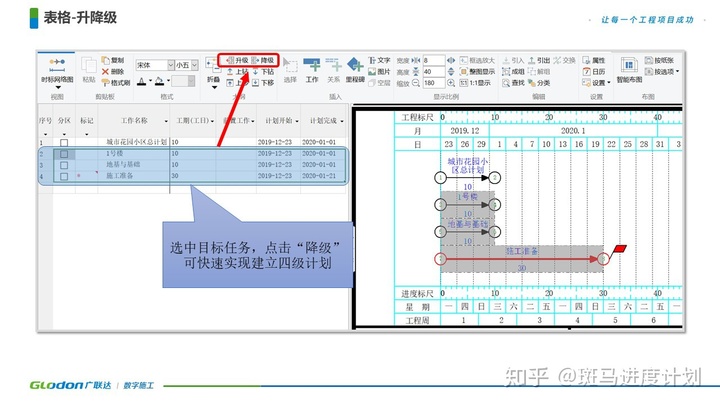

此功能常用于给工作设置父子层级,操作如下图


【升级】:使一个工作层级提升。如该工作没有父工作将不能再升级

【降级】:使一个工作变成子工作。如该工作上方没有工作将不再降级

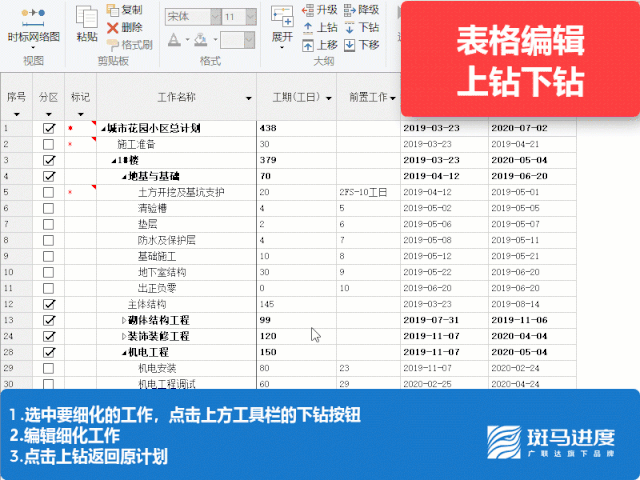

3.【上钻与下钻】
此功能常用于细化工作时使用,同时也会生成父子层级,操作如下图


【下钻】:使页面中仅显示选择工作的子工作项
【上钻】:使下钻页面返回到原计划中

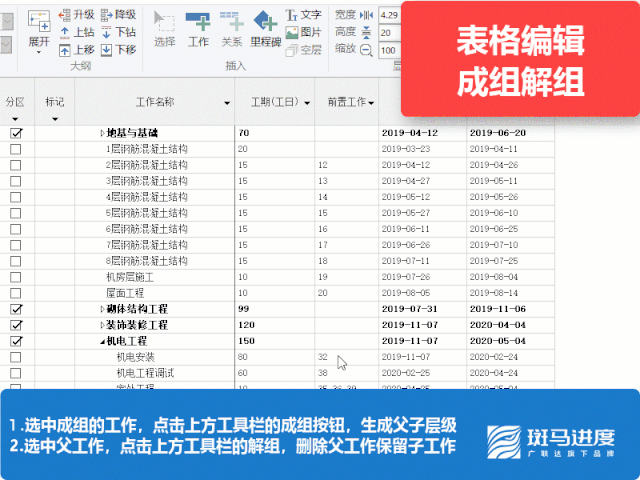

4.【成组与解组】

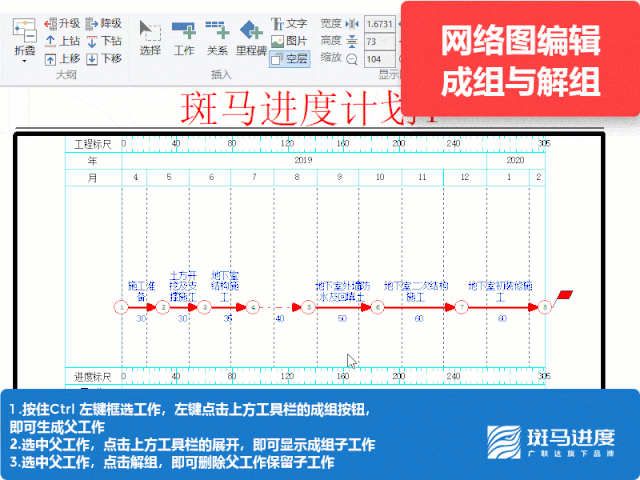

此功能常用于对已有工作添加父工作与删除父工作,操作如下图


【成组】:为选中的多个工作设置一个父工作
【解组】:删除选中父工作,保留该父工作下子工作

二、添加工作与删除工作

1.批量添加工作

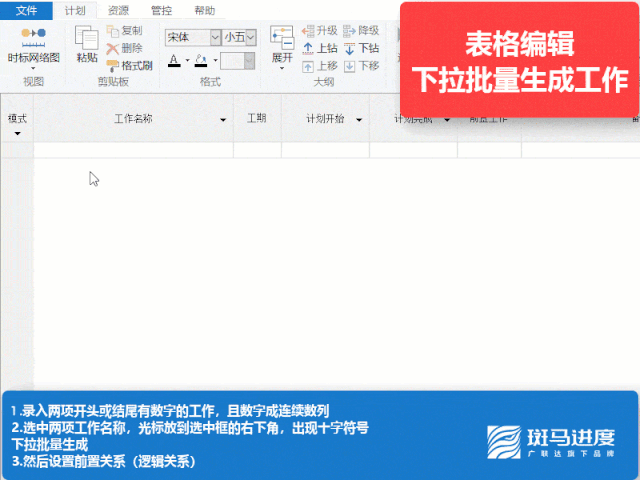

此方法技巧在于名称中要有连续序列,如没有连续序列就是向下复制名称。
同样可以对工期及前置工作下拉批量设置

2.插入工作
两个工作中间插入一个工作

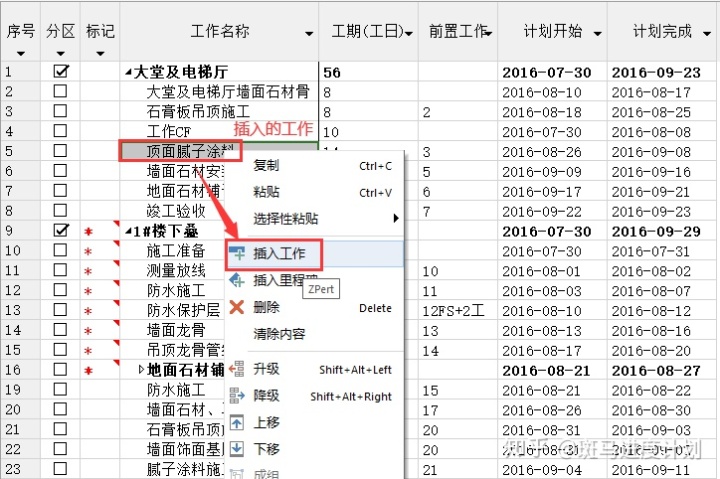

鼠标光标放到某工作上右键,选择插入工作,将添加到选中工作的上方。

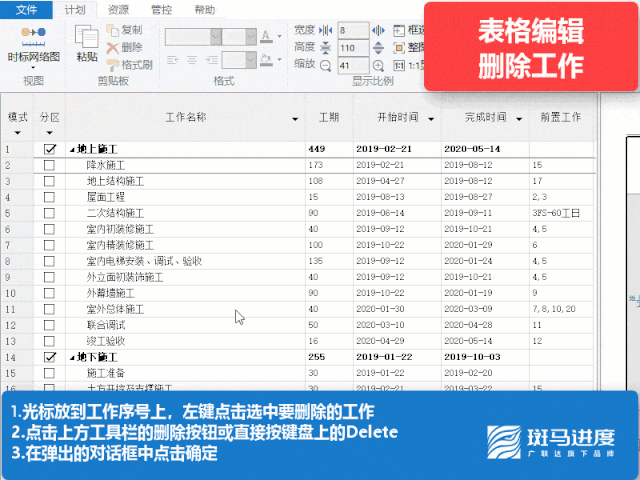

3.删除工作
行选一个或多个工作后,点击上方工具栏的删除按钮或键盘上Delete键


左键点击工作序号可单选工作
左键点击序号,不松开左键下拉可连续选中多个工作
左键点击第一工作序号,按住Shift,左键点击最后一项工作可连续选择两个工作间所有工作

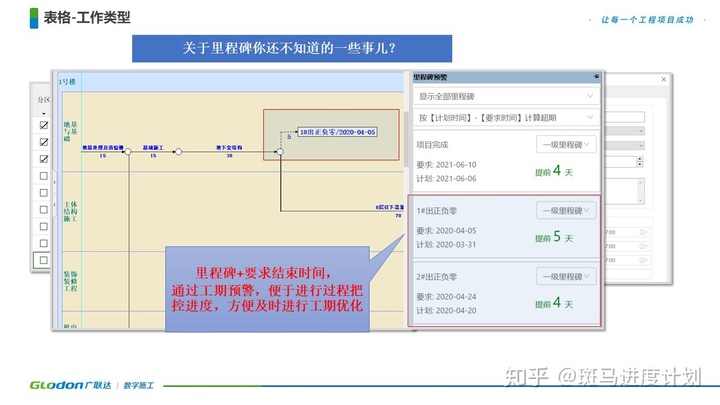

三、添加里程碑

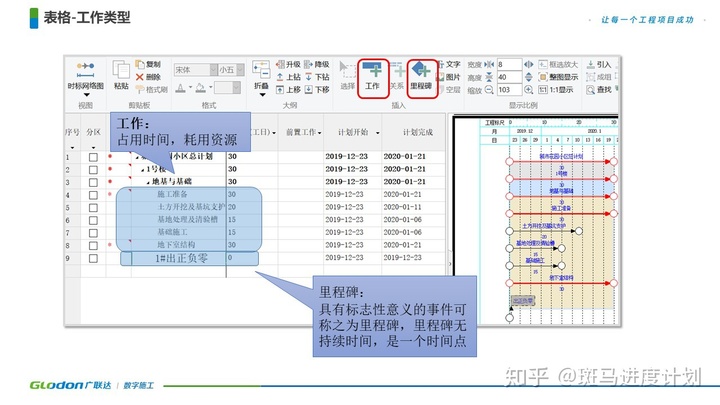

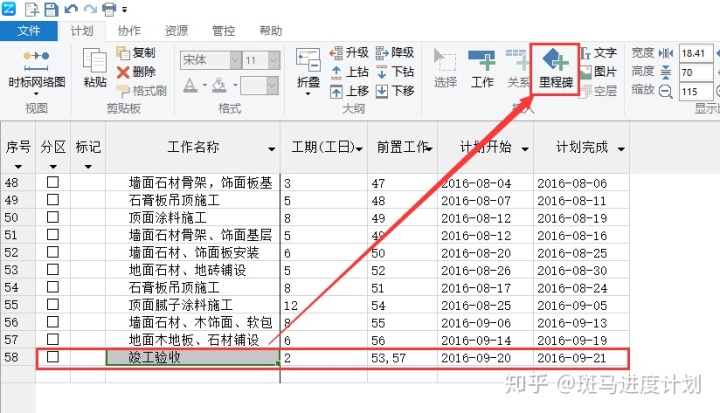

选中一项工作后,点击上方工具栏的【里程碑】按钮


四、修改工作

修改单个工作
左键点击单元格直接输入修改内容

注:工作名称、工期、前置工作可以直接修改

计划开始结束时间不要手动修改,通过修改前置工作调整工作的开始时间

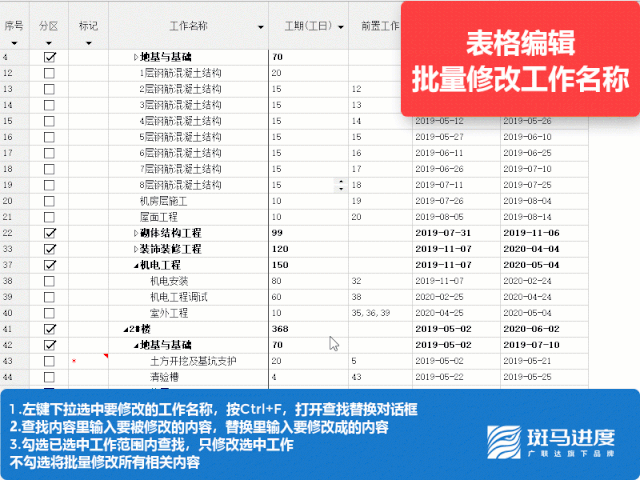

批量修改名称

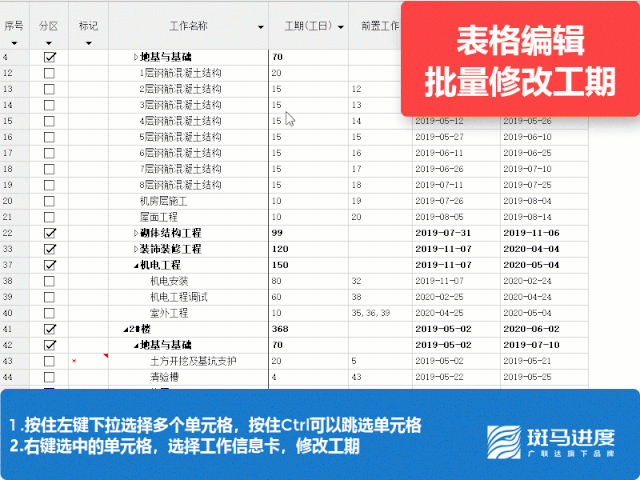

批量修改工作工期

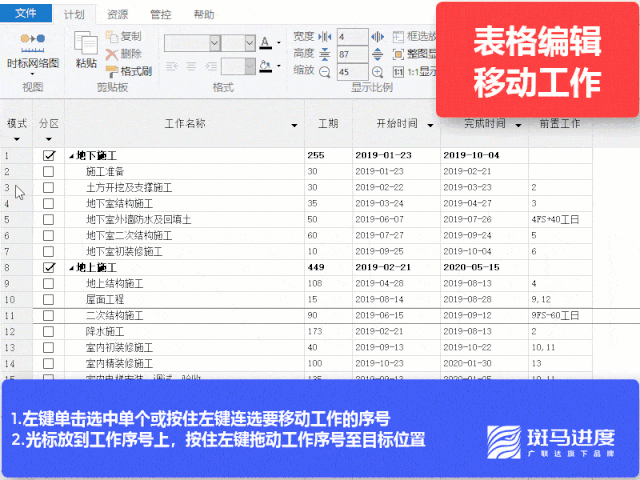

五、调整工作位置

移动工作

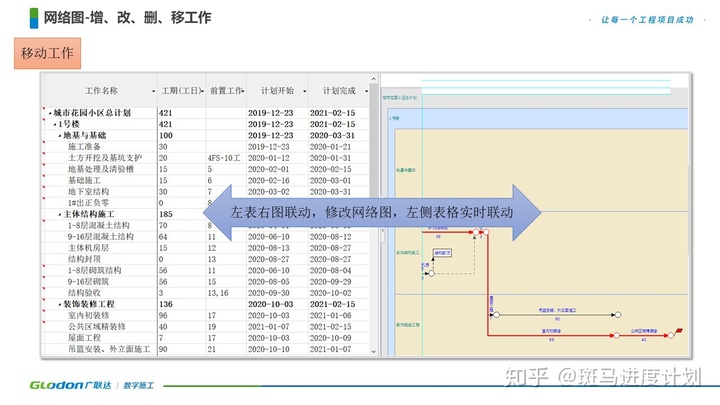

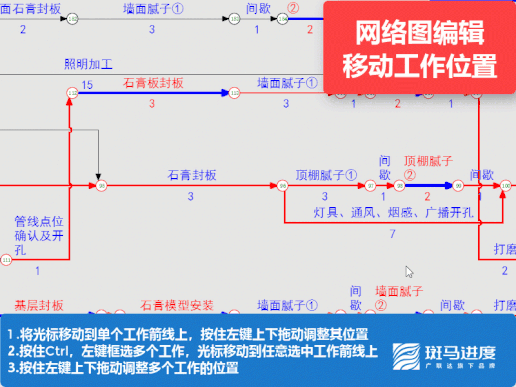

左键选中单个或多个工作序号后,再次按住左键上下拖动序号移动


一键智能排序

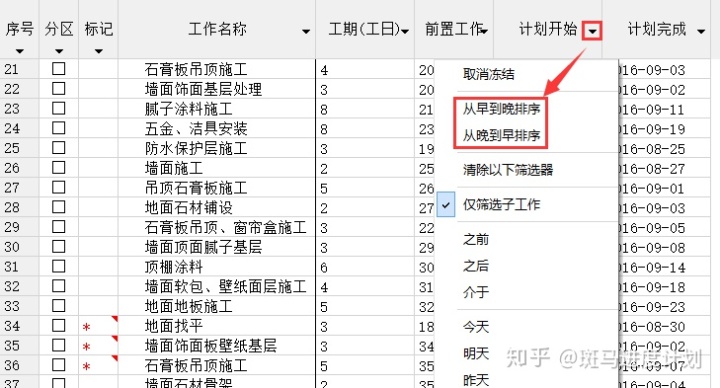

【从早到晚排序】:根据工作开始时间的先后,工作从上至下,由早到晚

【从晚到早排序】:根据工作开始时间的先后,工作从上至下,由晚到早

注:优先排列父工作,再排列父工作内的子工作

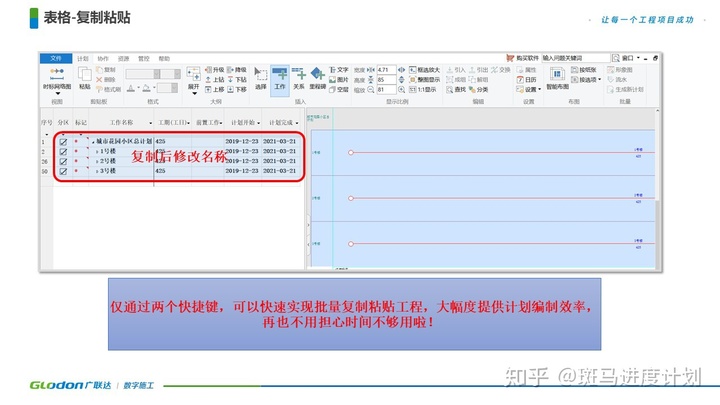

六、复制粘贴工作

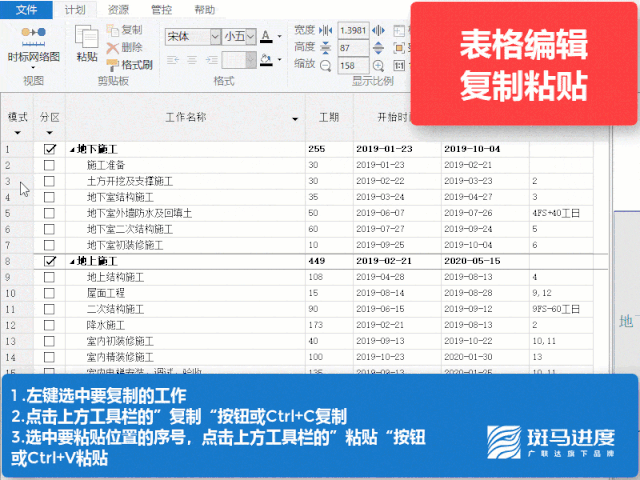

复制粘贴

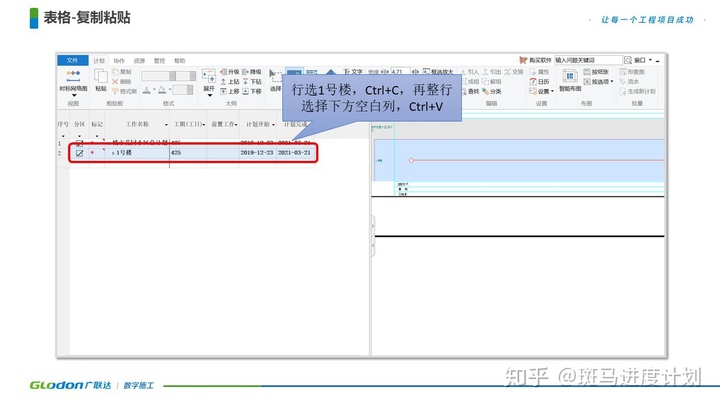

粘贴时,必须行选一个空白行或者工作,然后点击上方工具栏的粘贴按钮或按Ctrl+V

七、设置逻辑关系

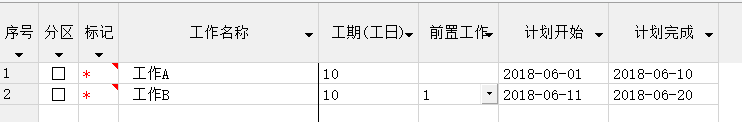

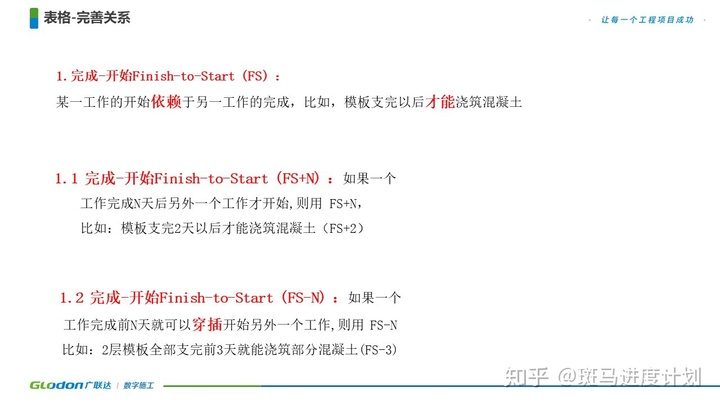

1【FS关系】完成-开始Finish-to-Start (FS):表示一项工作的开始依赖于另一项工作的结束

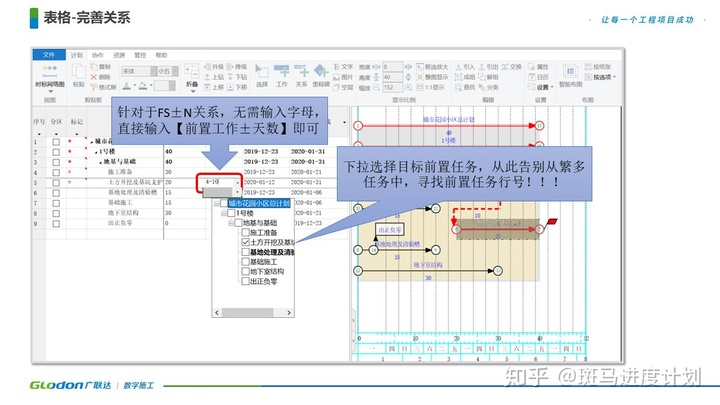

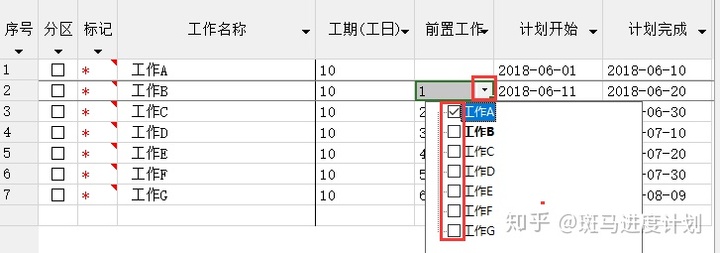

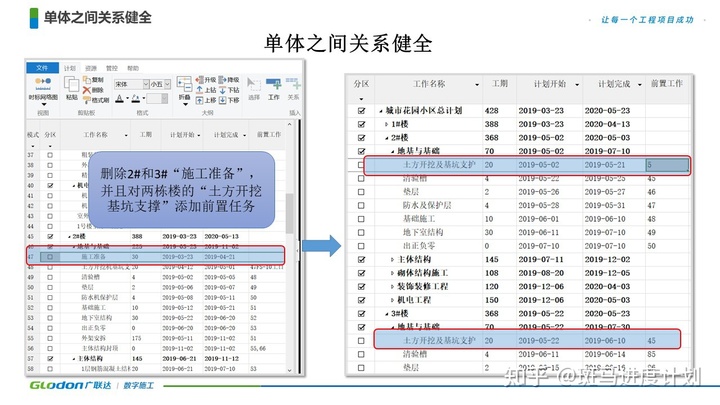

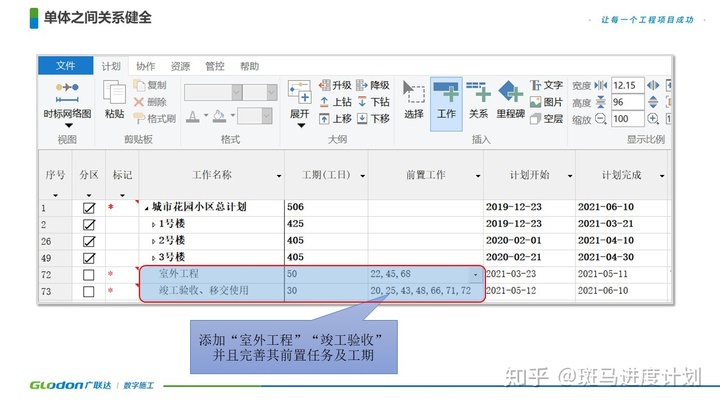

前置工作栏直接输入“前置工作序号”(有多个前置工作时,用逗号隔开),或者“下拉选择前置工作项

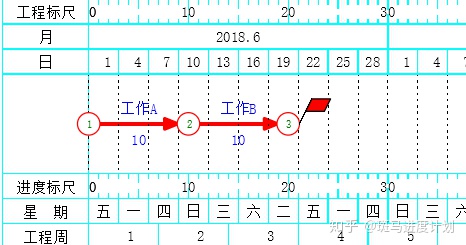

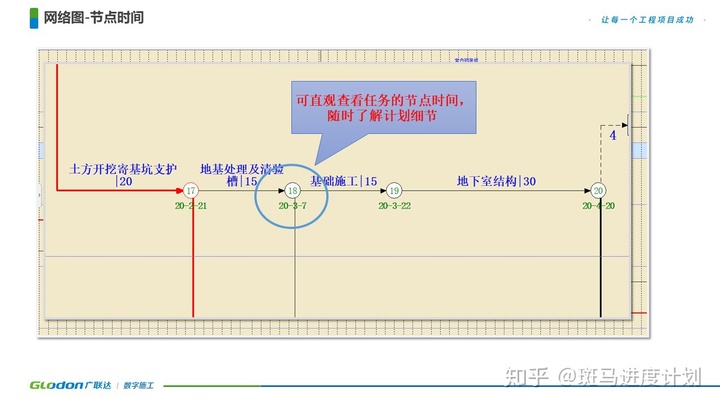

双代号网络图表现形式:

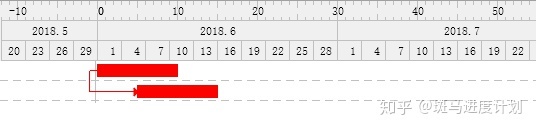

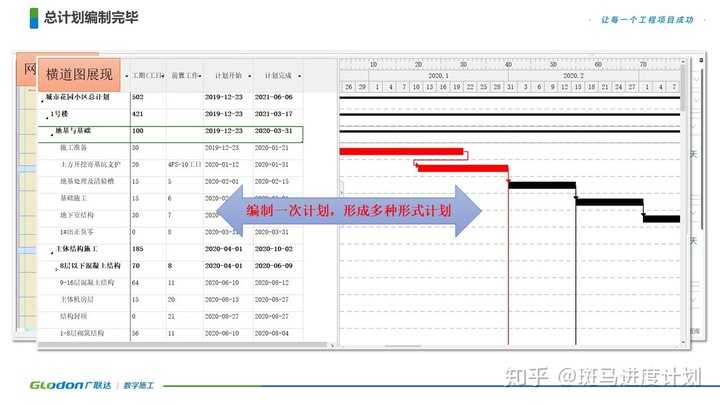

横道图表现形式:

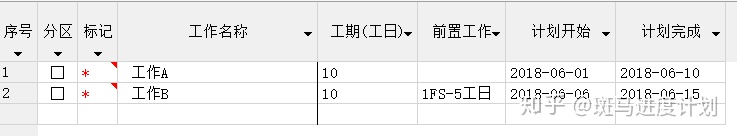

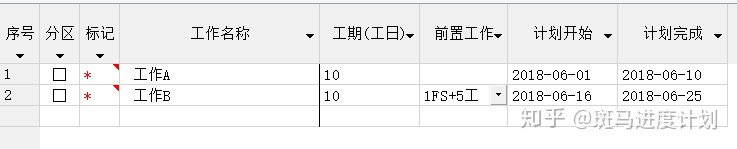

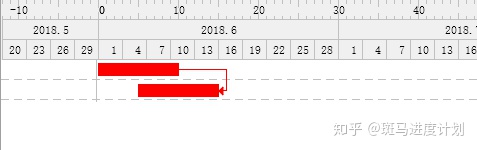

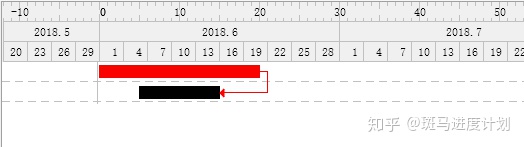

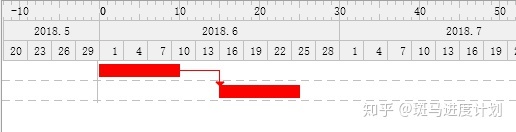

FS+N关系:表示一项工作结束后N天开始下一项工作

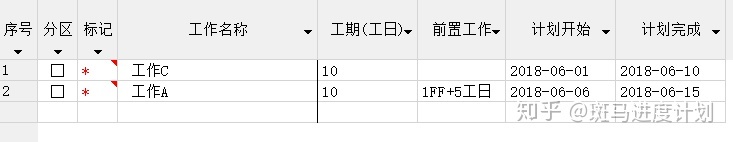

前置工作栏直接输入“前置工作序号FS+N”,如:1FS+5


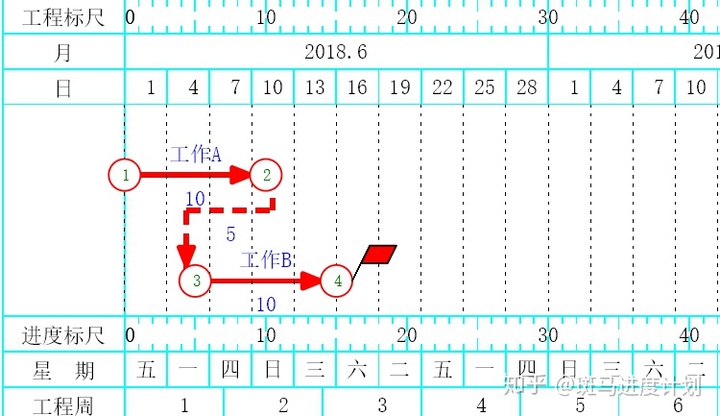

双代号网络图表现形式:

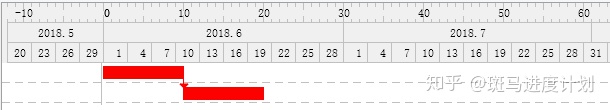

横道图表现形式:


FS-N关系:表示一项工作结束前N天开始下一项工作
前置工作栏直接输入“前置工作序号FS-N”,如:1FS-5


双代号网络图表现形式:


横道图表现形式:

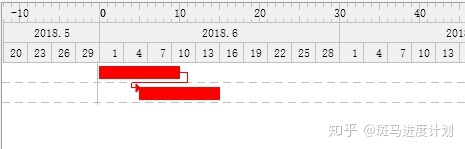

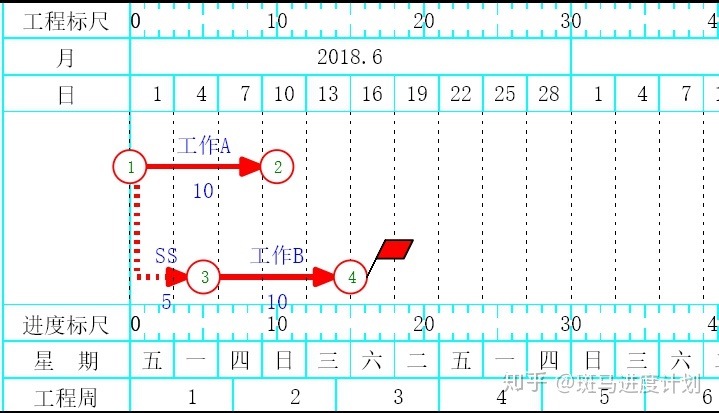

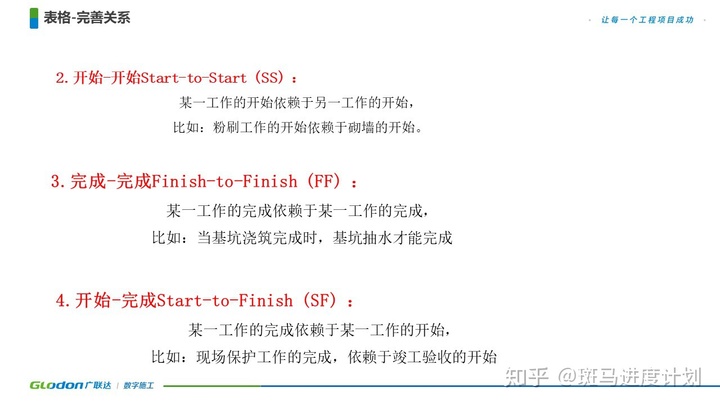

2.【SS关系】开始-开始Start-to-Start (SS) :表示一项工作的开始依赖于另一项工作的开始

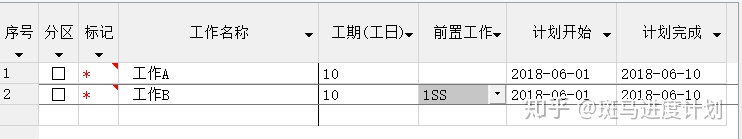

前置工作栏直接输入“前置工作序号SS”(有多个前置工作时,用逗号隔开)


双代号网络图表现形式:


横道图表现形式:


SS+N关系:表示一项工作开始后N天才能开始下一项工作

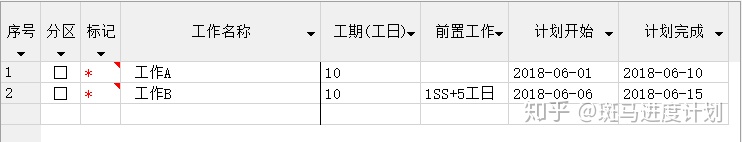

前置工作栏直接输入“前置工作序号SS+N”,如:1SS+5


双代号网络图表现形式:


横道图表现形式:

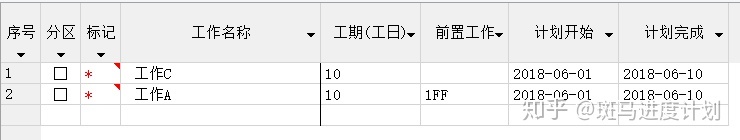

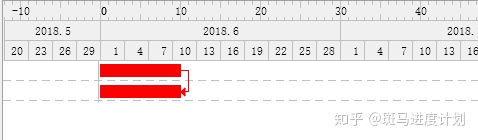

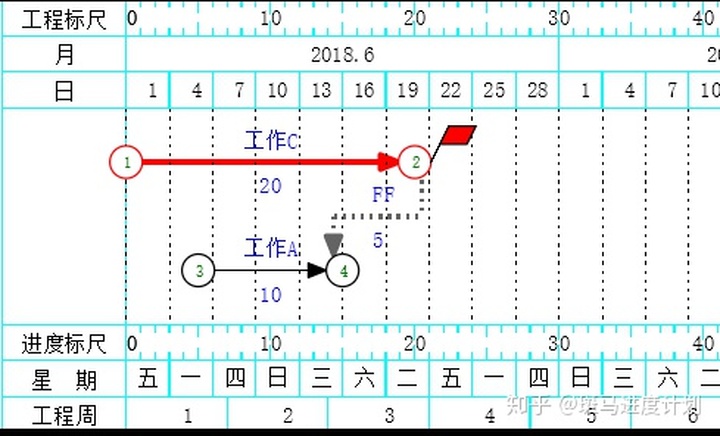

3.FF关系】完成-完成Finish-to-Finish (FF) :表示一项工作的结束依赖于另一项工作的结束

前置工作栏直接输入“前置工作序号FF”(有多个前置工作时,用逗号隔开


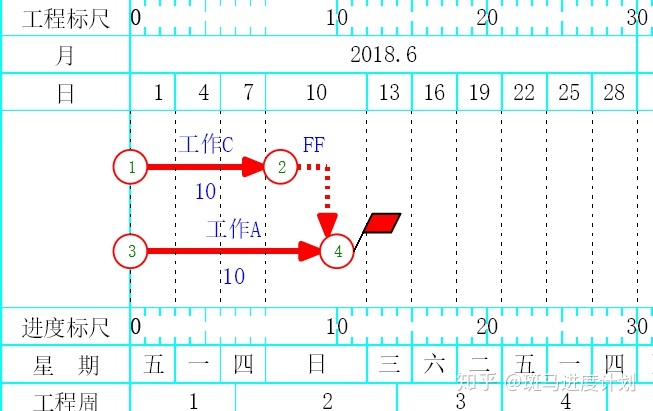

双代号网络图表现形式:


横道图表现形式:


FF+N关系:表示一项工作结束后N天另一项工作才能结束
前置工作栏直接输入“前置工作序号FF+N”,如:1FF+5


双代号网络图表现形式:


横道图表现形式:


FF-N关系:表示一项工作结束前N天另一项工作才能结束
前置工作栏直接输入“前置工作序号FF-N”,如:1FF-5


双代号网络图表现形式:


横道图表现形式:

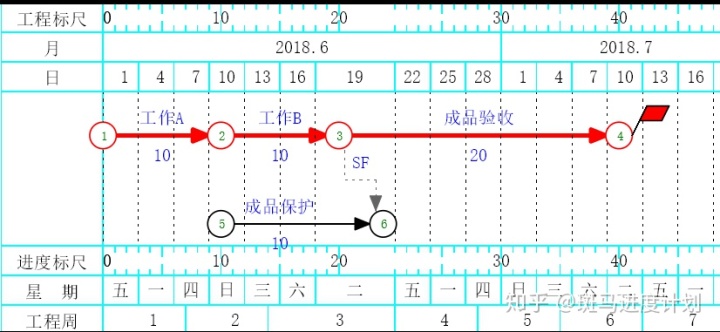

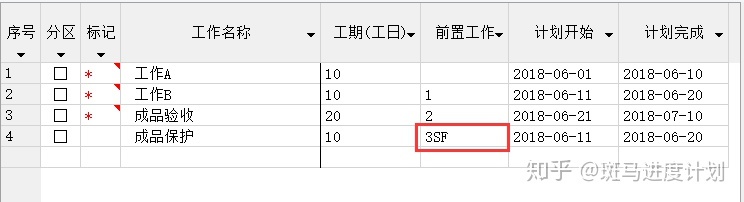

4【SF关系】开始-完成Start-to-Finish (SF):表示一项工作的结束依赖于另一项工作的开始

前置工作栏直接输入“前置工作序号SF”(有多个前置工作时,用逗号隔开)


双代号网络图表现形式:

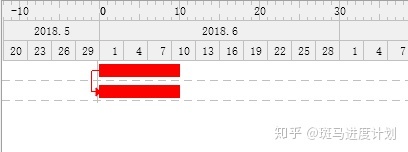

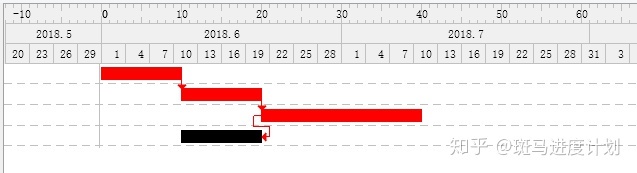

横道图表现形式:


一般SF关系在实际工程中很少使用,通常是特定工作。如:成品保护需要在成品验收开始才能结束。

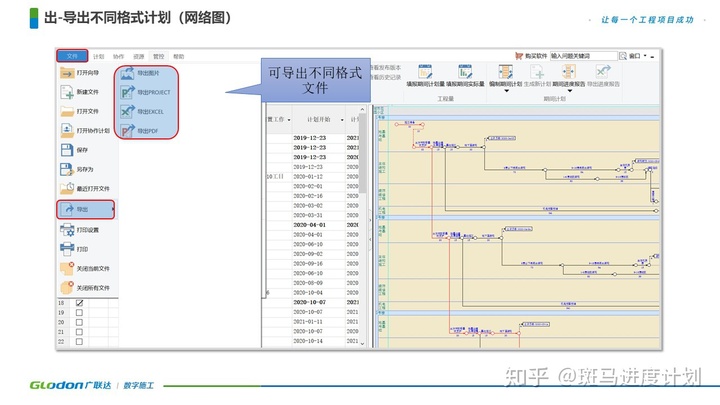

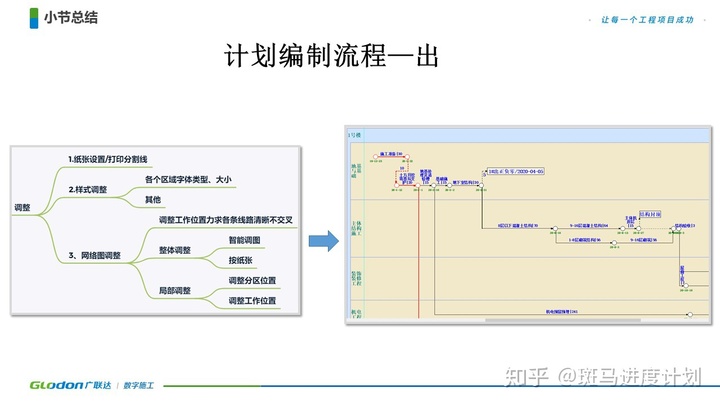

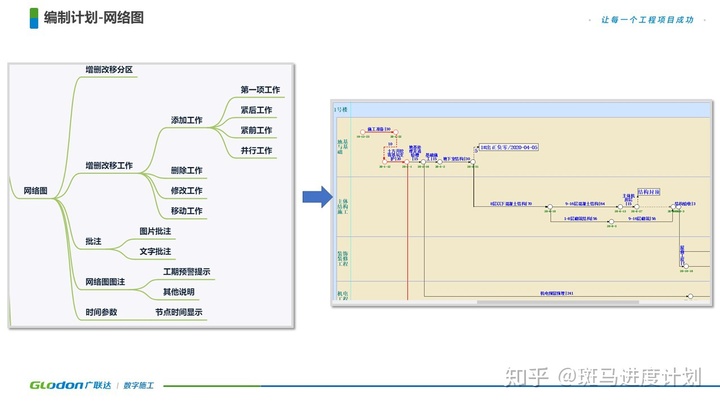

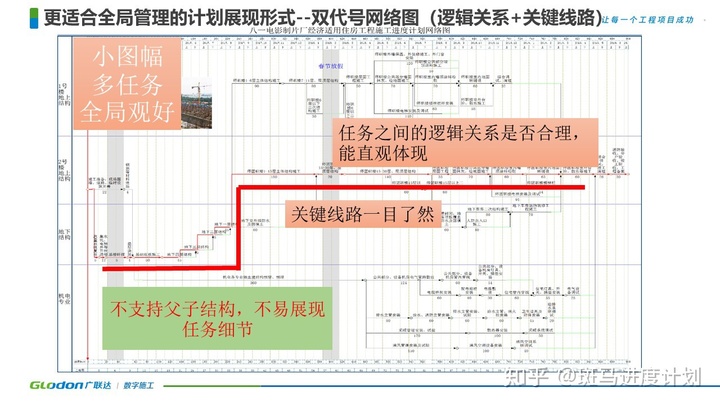

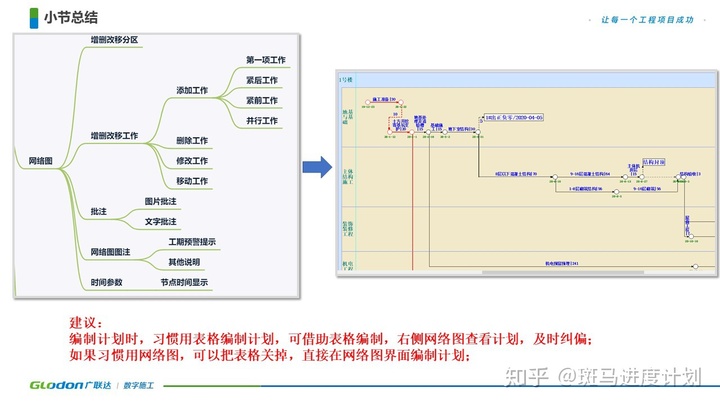

三、网络图编制方式

目 录

一、设置网络图分区

二、新建工作

三、添加后置工作

四、添加前置工作

五、添加并行工作

六、添加组件工作

七、添加里程碑

八、添加配套工作

九、工作细化

十、复制粘贴工作

十一、设置工作分类

十二、删除工作

十三、修改工作

十四、调整工作位置

正 文

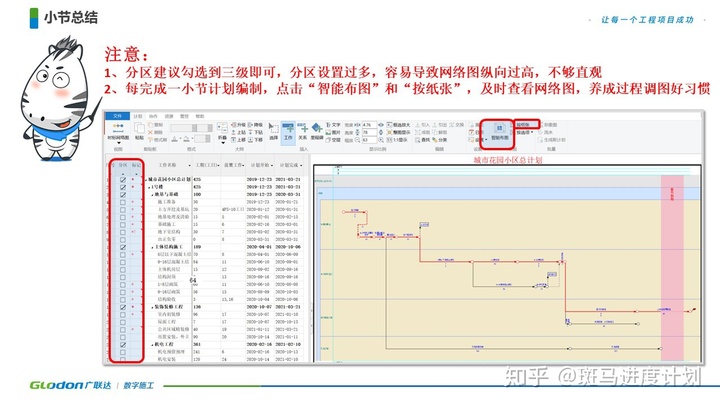

一、设置网络图分区

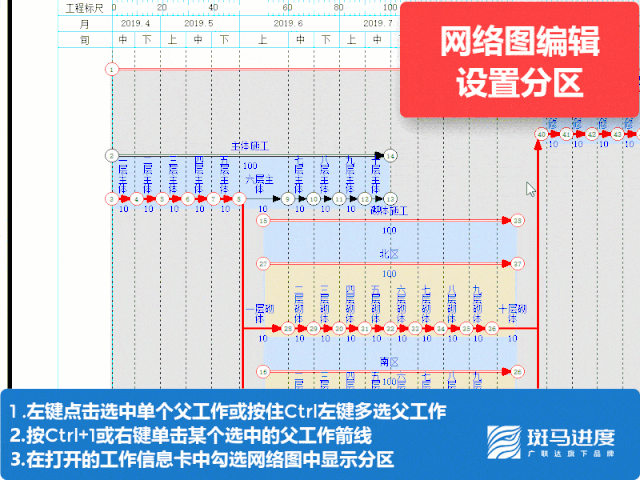

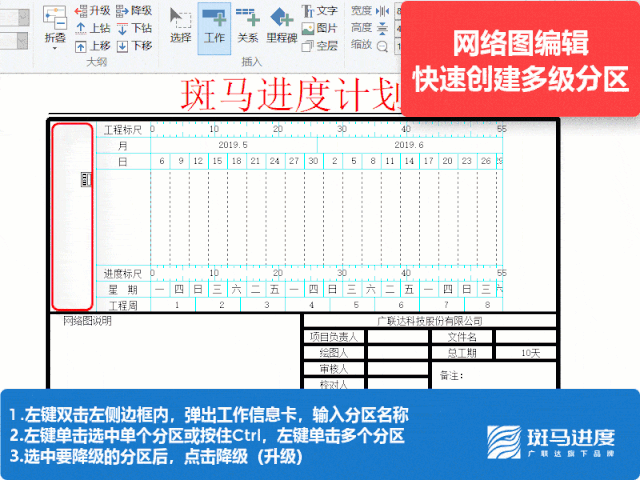

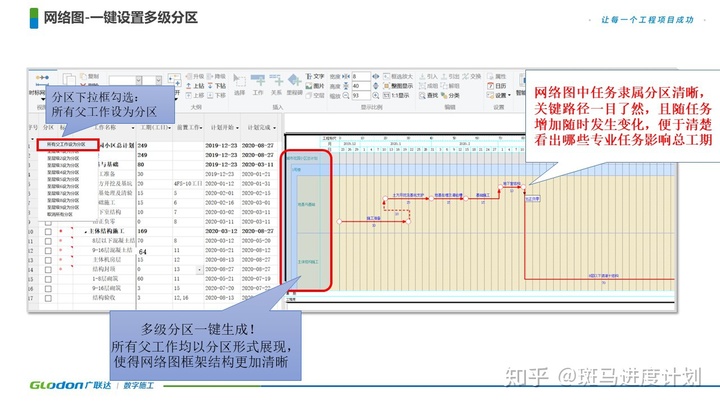

新建【分区】:此操作常用于无工作时,新增空白分区,再在分区绘制工作


添加【分区】:此操作常用于,对已有工作划分分区
第一步:通过【成组】功能按钮,给工作添加父工作


第二步:将父工作转换成分区

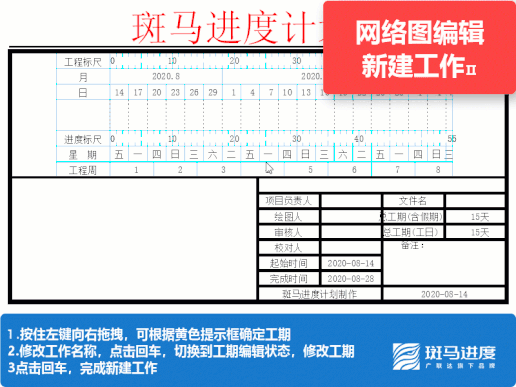

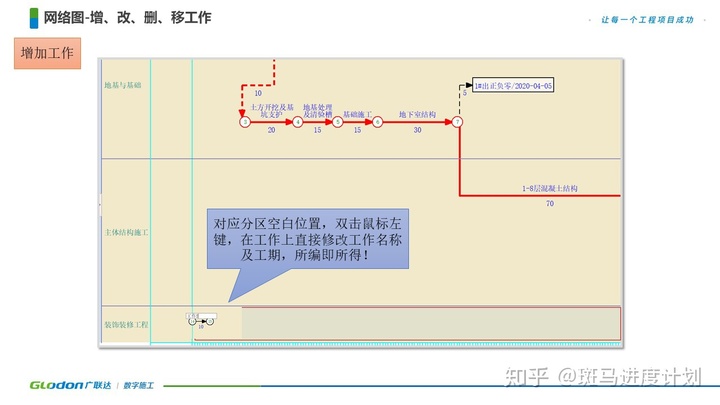

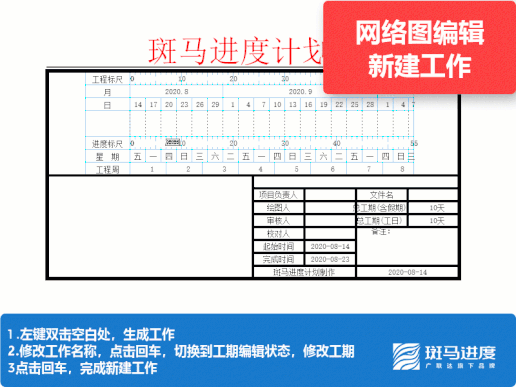

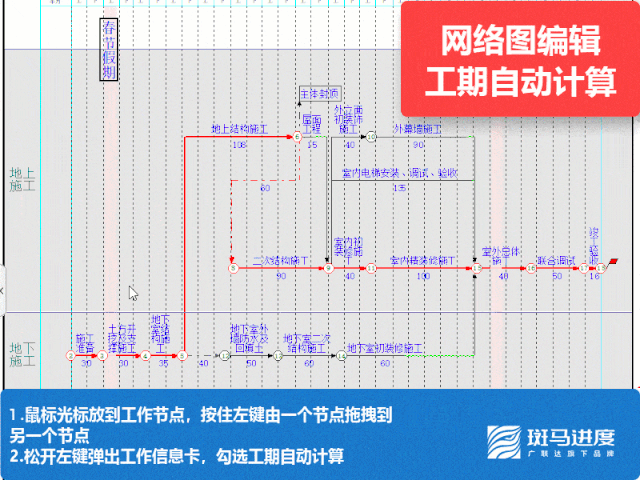

二、新建工作

方式一:


方式二:


新版支持了名称和工期直接修改。如果不适应想调出工作信息卡,在设置-常规页签下勾选【加工作时出对话框】

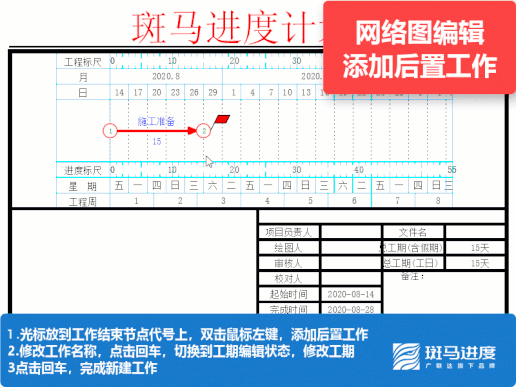

三、添加后置工作

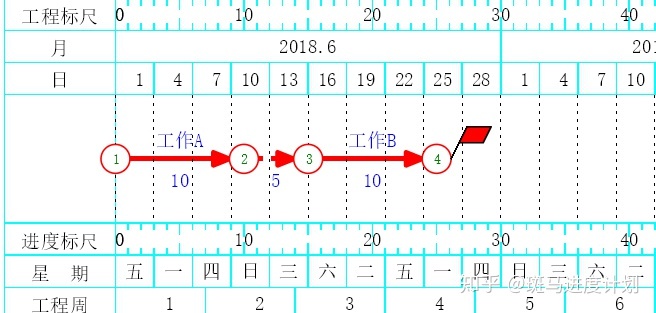

【FS关系】完成-开始Finish-to-Start (FS):表示一项工作的开始依赖于另一项工作的结束

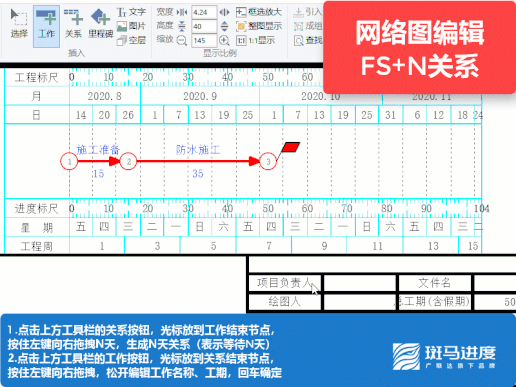

【FS+N】关系:表示一项工作结束后N天开始下一项工作

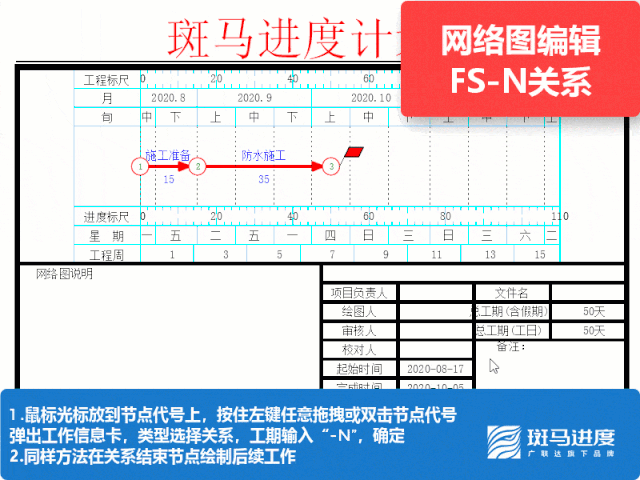

【FS-N】关系:表示一项工作结束前N天开始下一项工作。

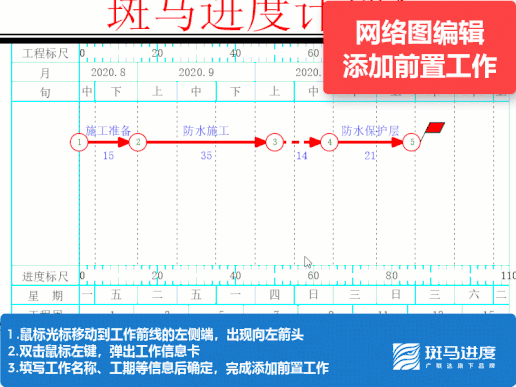

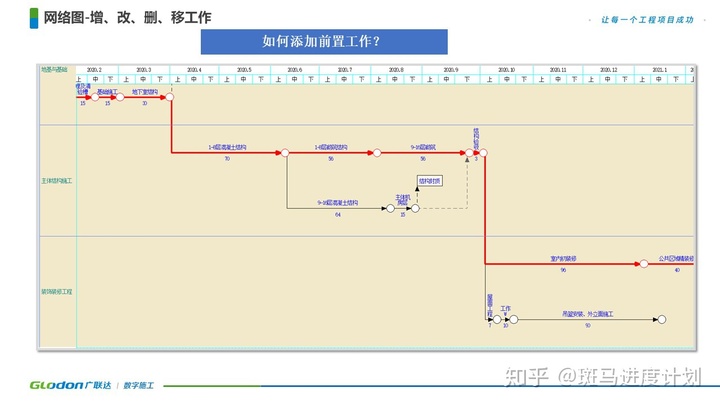

四、添加前置工作

两个工作中间添加一个漏掉工作

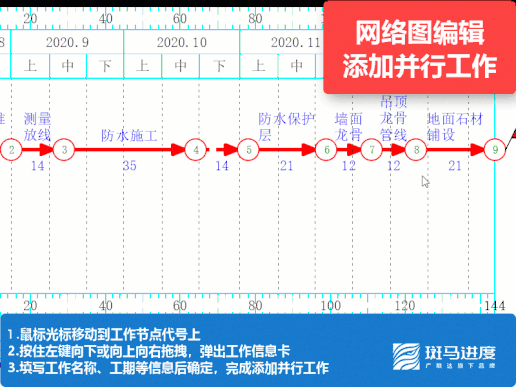

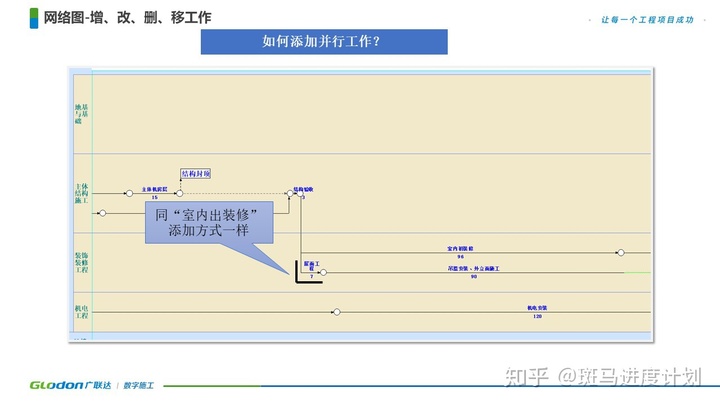

五、添加并行工作

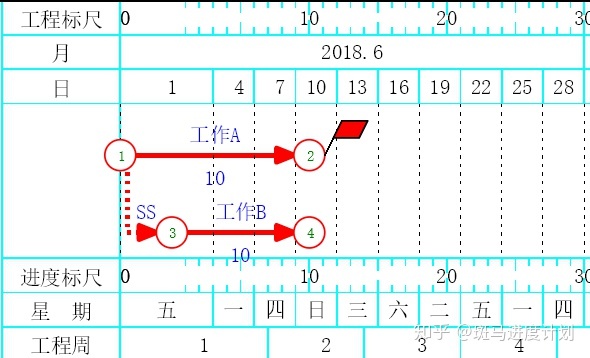

【SS关系】开始-开始Start-to-Start (SS) :表示一项工作的开始依赖于另一项工作的开始

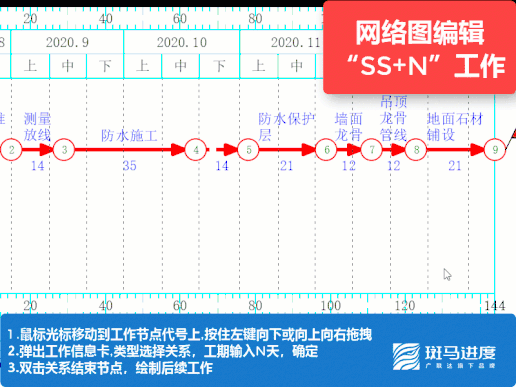

【SS+N关系】:表示一项工作开始后N天才能开始下一项工作


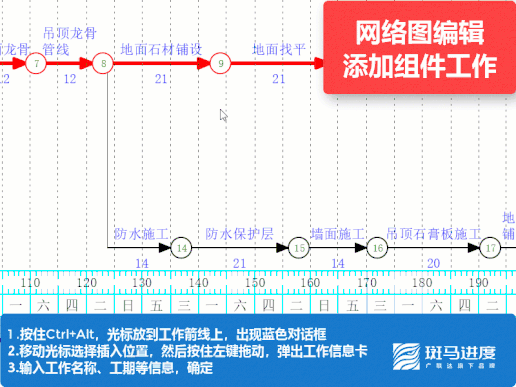

六、添加穿插工作

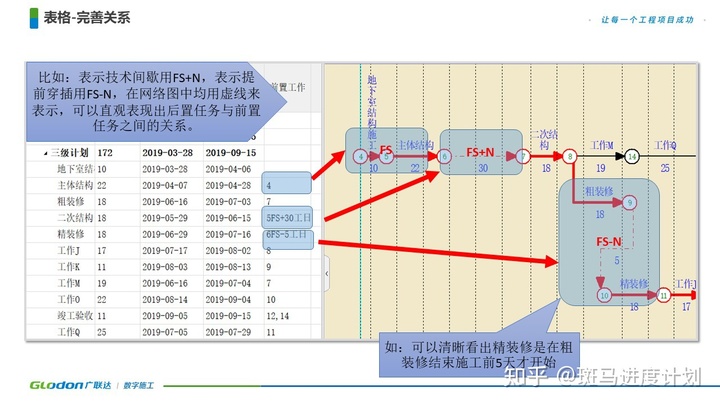

在一个工作中间穿插一项工作,表示FS-N或SS+N的逻辑关系。


针对穿插工作,斑马进度首创的展现形式,多用于表达FS-N或SS+N的逻辑关系。在实践中已获得众多用户认可。如不习惯可以用FS-N或SS+N的方式表达

七、添加里程碑

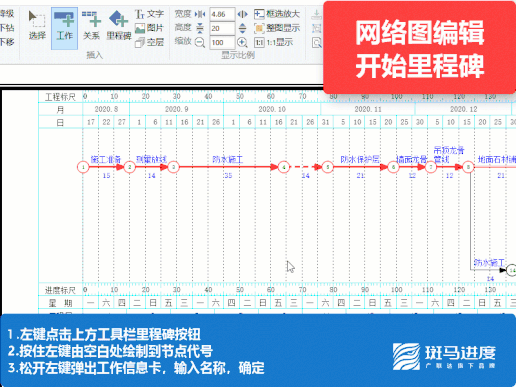

【开始里程碑】:表示某阶段开始的标志性事件,如:项目开工。软件中表现为箭线由里程碑指向工作节点


八、添加配套工作

原18版中的辅助工作,表示持续时间很长,但不能成为关键工作,如:临水临电,基坑降水等


九、工作细化

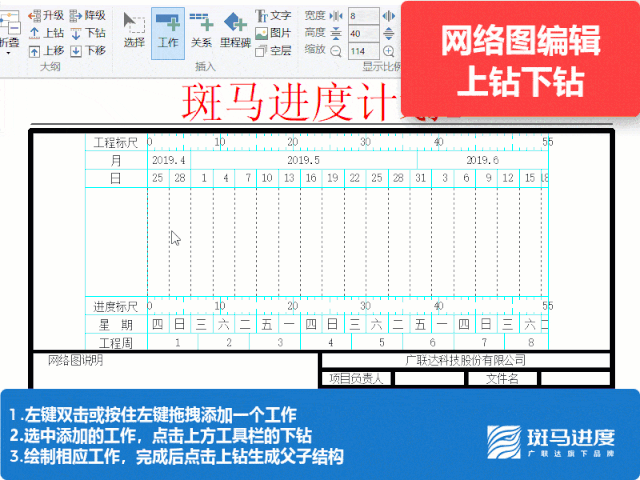

【上钻与下钻】:此功能常用于细化工作时使用,同时也会生成父子层级,操作如下图

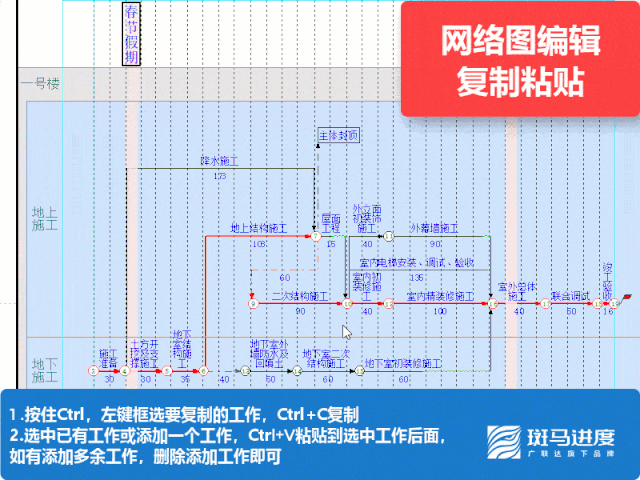

十、复制粘贴工作


十一、设置工作分类

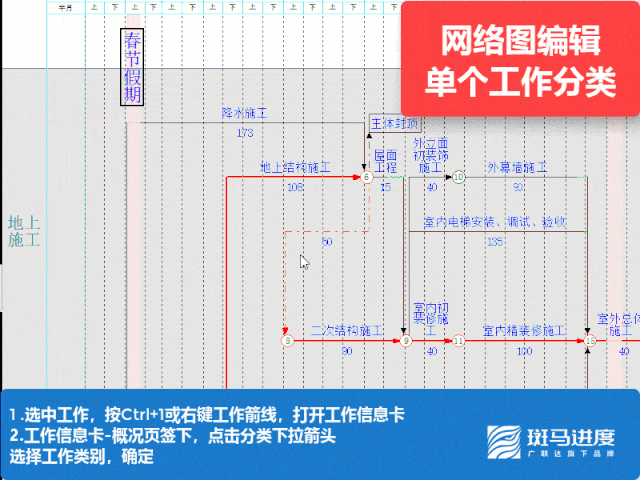

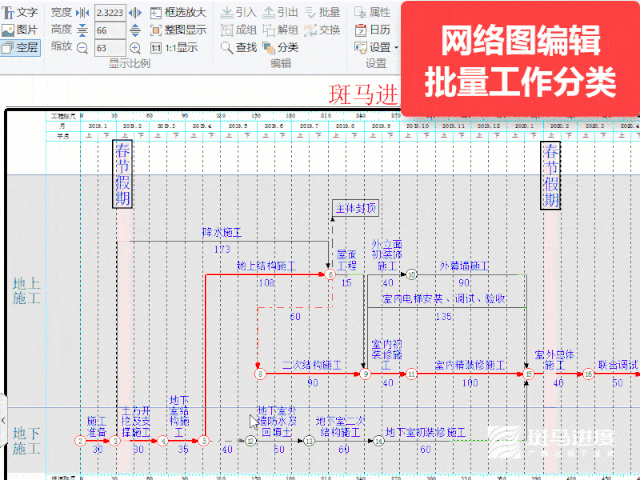

该功能可以对各专业或各分包等设置分类,不同专业或分包会以不同颜色展示,更加直观查看。同时还可以快速筛选出各专业或各分包工作,方便交底下发任务

单个工作分类


批量工作分类

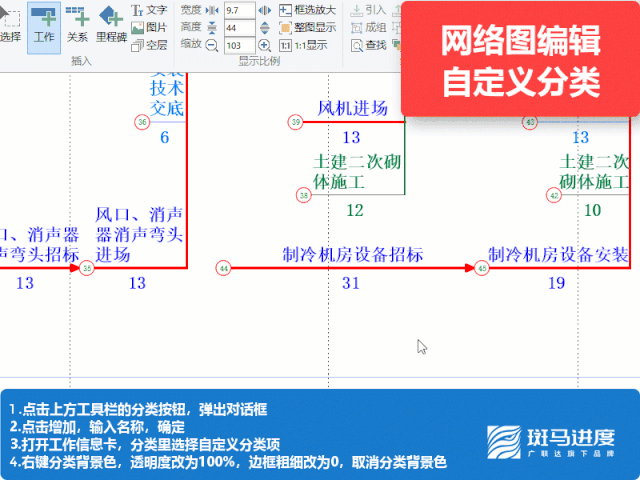

自定义【分类】
软件默认分类中没有的分类项,可以通过自定义添加分类,具体操作如下图


十二、删除工作

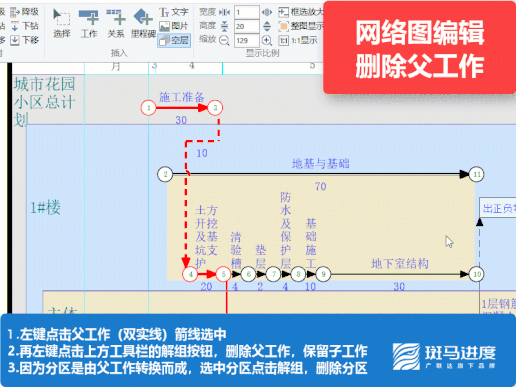

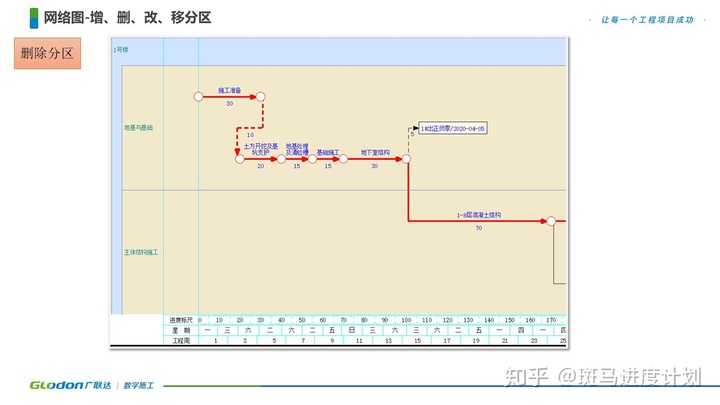

1)删除父工作(分区)

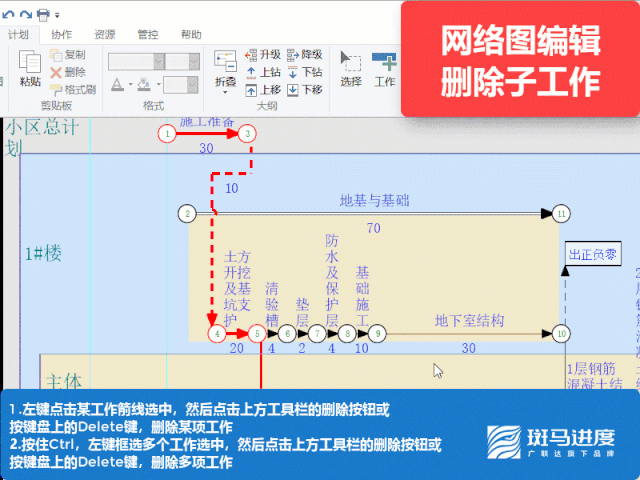

2)删除子工作


如删除部分子工作后,父工作工期将根据剩余子工作重新计算工期

如全部删除子工作,父工作工期保持不变

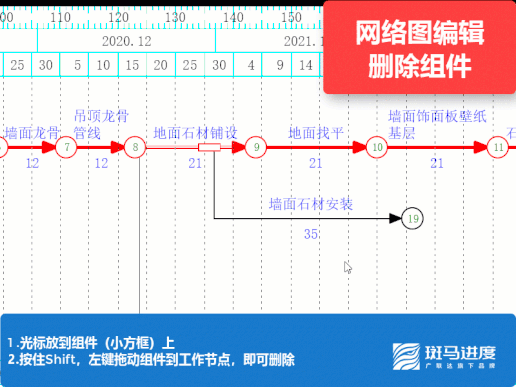

3)删除穿插工作

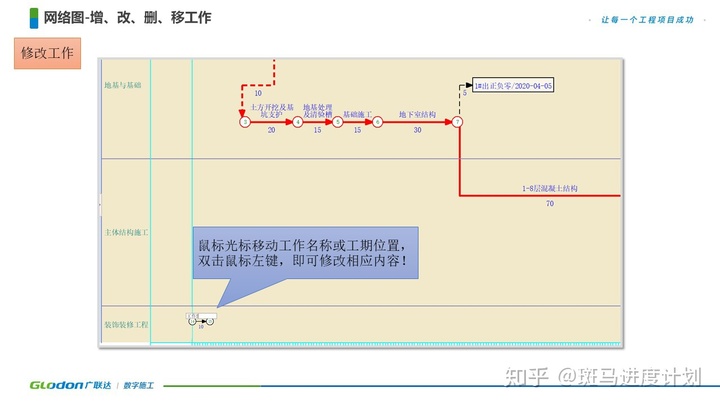

十三、修改工作

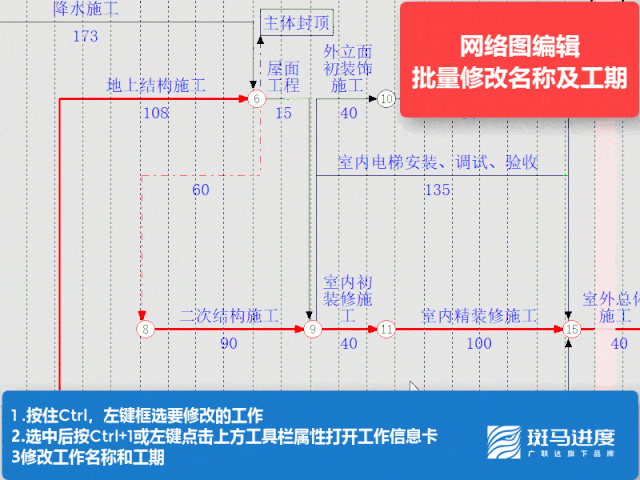

批量修改工作名称和工期

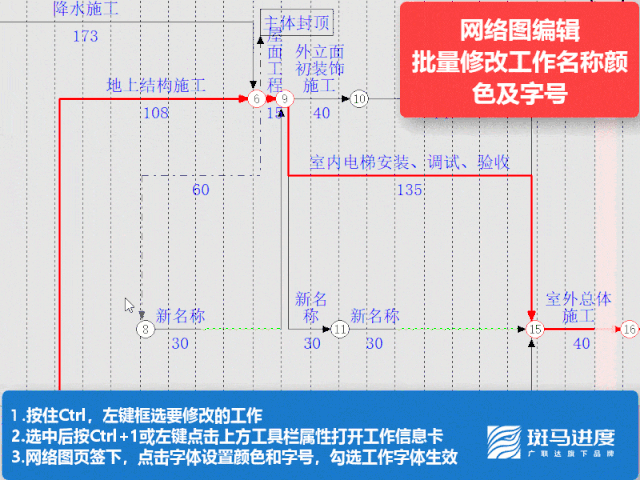

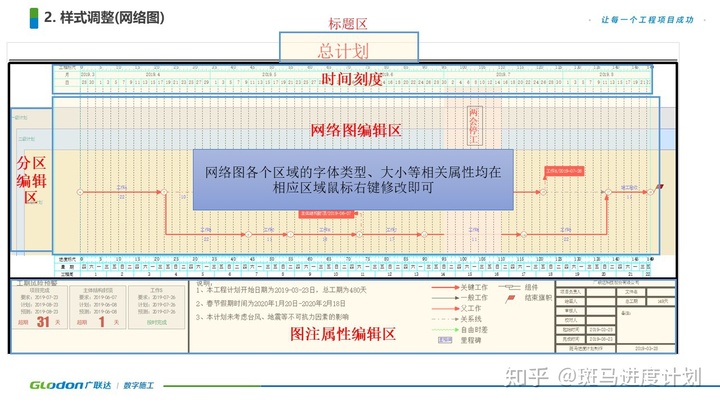

批量修改工作颜色和字号


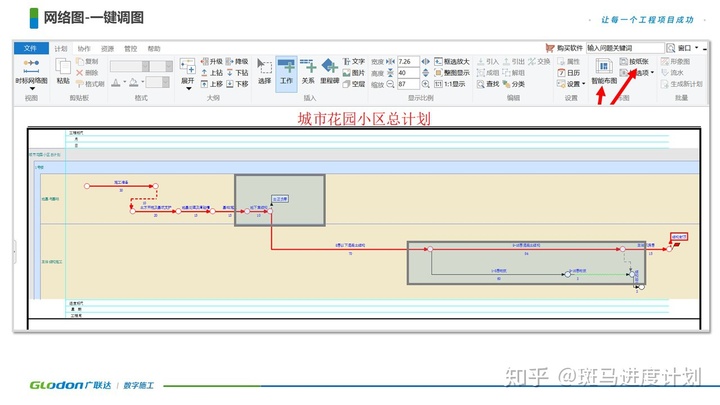

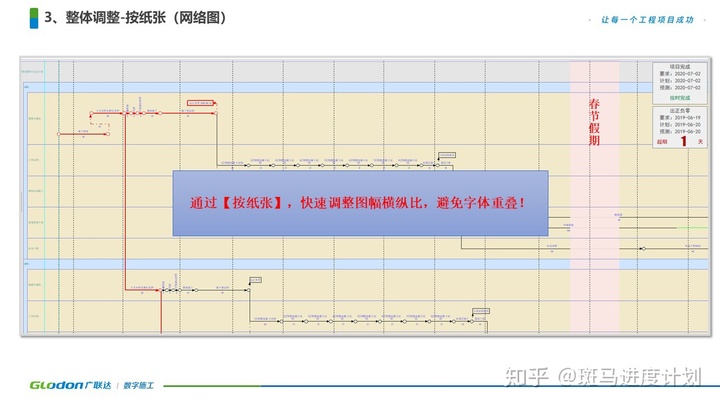

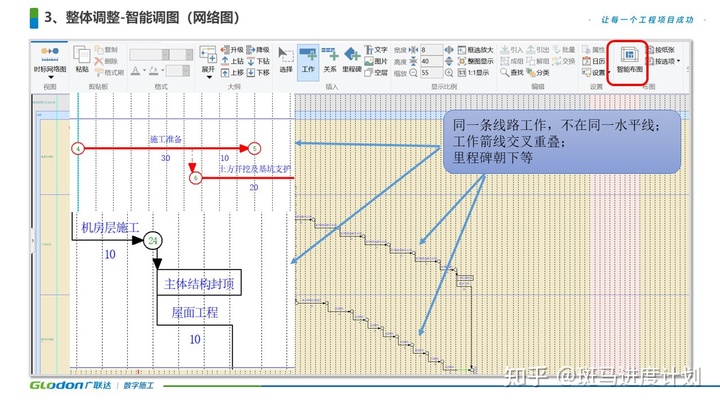

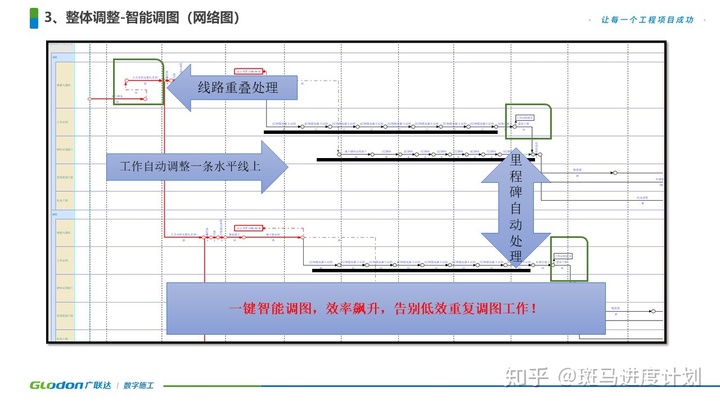

十四、调整工作位置

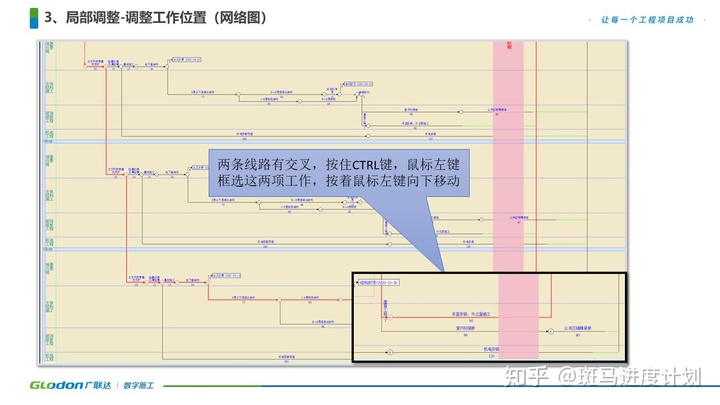

移动工作

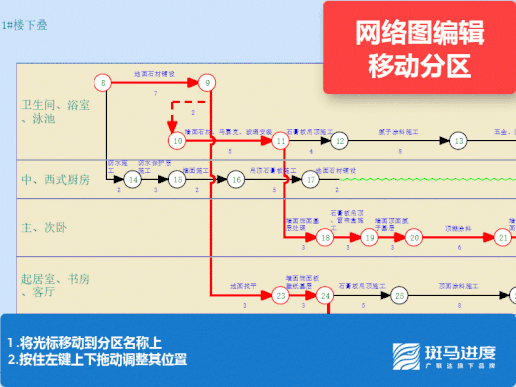

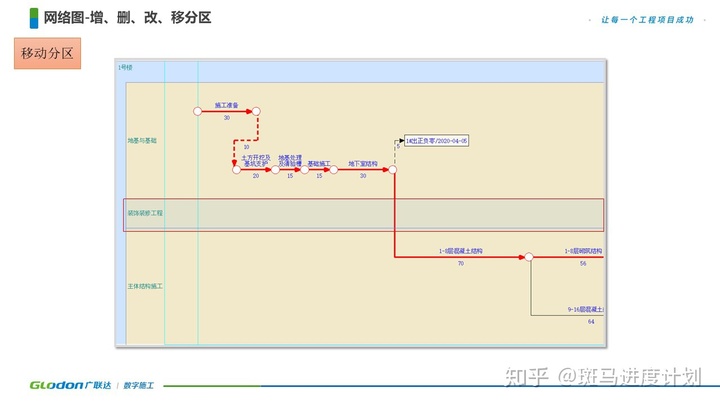

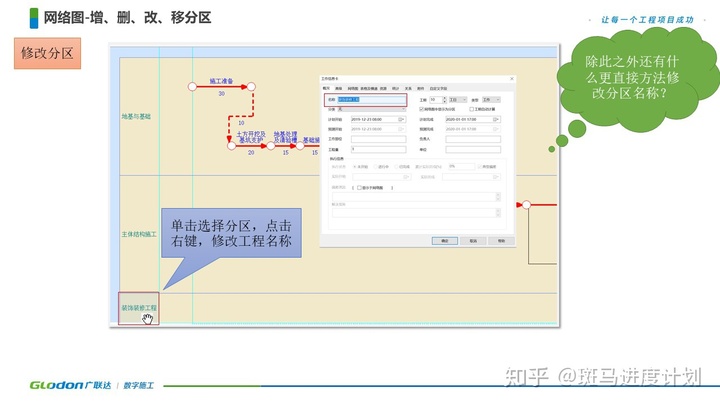

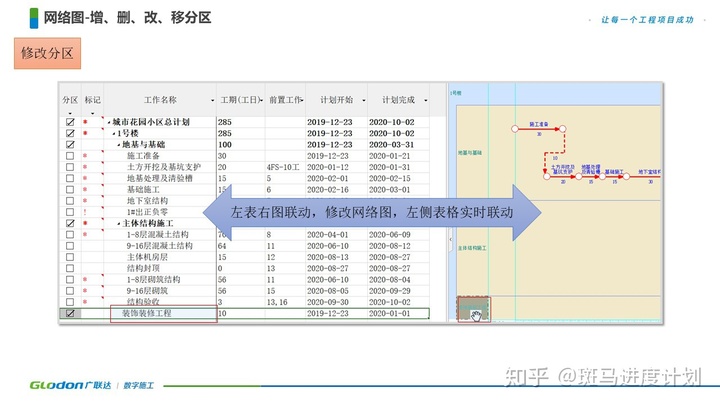

移动分区
