rk3568 适配PCIE(一)

rk3568 适配pcie2.0

PCIe（Peripheral Component Interconnect Express）总线是一种用于连接计算机主板和外部设备的高速串行总线接口。它取代了传统的PCI和PCI-X总线，并提供了更高的带宽和性能。PCIe总线通常用于连接诸如显卡、网卡、存储控制器等设备。
PCIe总线具有以下特点：
高速传输：PCIe总线使用高速的串行数据传输，相比传统的并行总线具有更高的带宽和速度。每条PCIe通道可以提供多个Gbps的数据传输速率，而且可以通过增加通道数量来进一步提高带宽。
灵活性：PCIe总线采用点对点连接方式，每个设备都可以直接连接到主板上的总线，而不需要像传统总线那样共享带宽。这种架构使得PCIe总线更加灵活，能够更好地满足不同设备对带宽的需求。
版本迭代：PCIe总线的规范不断更新，目前最新的版本是PCIe 5.0，每个新版本都会提供更高的带宽和性能，以适应不断增长的数据传输需求。
PCIe总线凭借是高性能、灵活性，已经成为现代计算机系统中连接外部设备的主要标准之一。

作者：炭烤毛蛋 ，点击博主了解更多。

---

提示:。rk3568 pcie2.0是单lane，无需外部晶振，工作模式只有RC模式。

---

1. pcie2.0

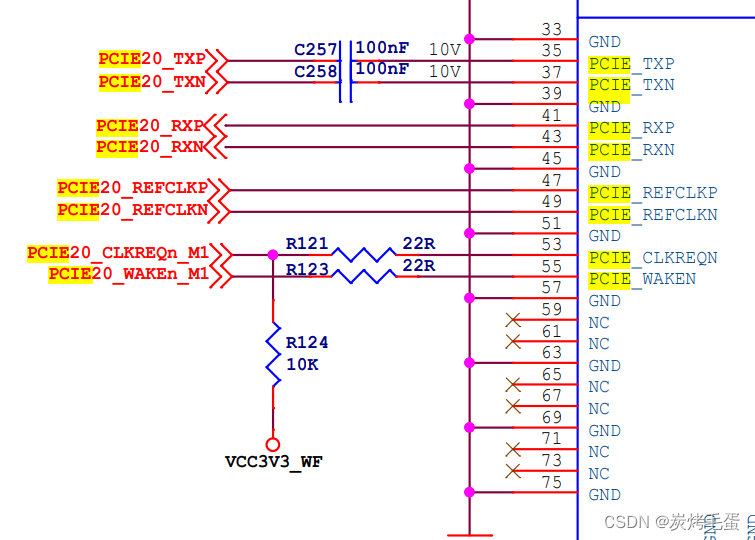

• PCIe 与外设连接

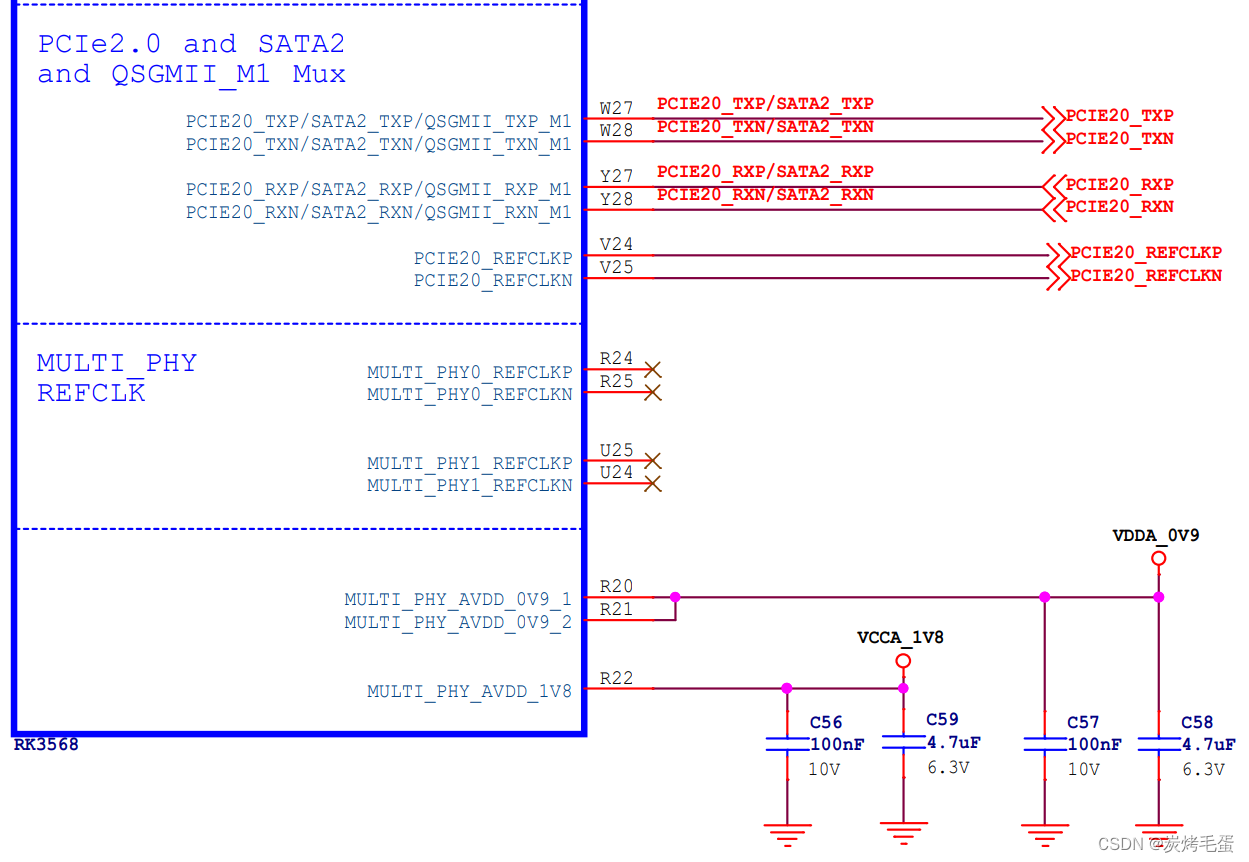

• PCIe phy 供电

  PCIe 2.0 需要供电 VCCA_1V8和VDDA_0V9。

2. pcie2.0 内核匹配

2.1pcie2.0 设备树

pcie2.0 仅有1lane，且无需外部晶体。

/ {


	vcc3v3_pcie: gpio-regulator {


		compatible = "regulator-fixed"
