当选用光耦阻隔数字信号进行控制体系规划时，继电器光耦的传输特性，即传输速度，往往成为体系最大数据传输速率的决定因素。在许多总线式结构的工业测控体系中，为了避免各模块之间的彼此搅扰，一起不下降通讯波特率，咱们不得不选用高速光耦来完成模块之间的彼此阻隔。

常用的高速光耦有6N135/6N136,6N137/6N138.可是，高速光耦价格比较高，导致规划本钱进步。这儿介绍两种方法来进步一般光耦的开关速度。因为光耦本身存在的分布电容，对传输速度形成影响，光敏三极管内部存在着分布电容Cbe和Cce.因为光耦的电流传输比较低，其集电极负载电阻不能太小，不然输出电压的摆幅就受到了约束。

可是，负载电阻又不宜过大，负载电阻RL越大，因为分布电容的存在，光电耦合器的频率特性就越差，传输延时也越长。光敏三极管用2只光电耦合器T1,T2接成互补推挽式电路，能够进步光耦的开关速度，如图5所示。当脉冲上升为"1"电平常，T1截止，T2导通。相反，当脉冲为"0"电平常，T1导通，T2截止。这种互补推挽式电路的频率特性大大优于单个光电耦合器的频率特性。

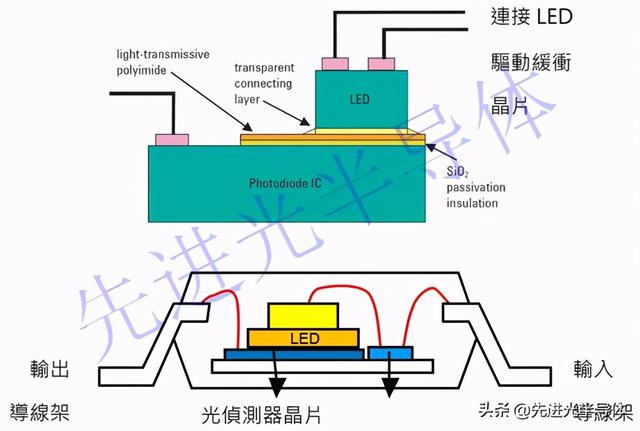

国产光耦厂家-先进光半导体

光电耦合器构成的推挽式电路此外，在光敏三极管的光敏基极上添加正反馈电路，这样能够大大进步光电耦合器的开关速度。如图6所示电路，经过添加一个晶体管，四个电阻和一个电容，试验证明，这个电路能够将光耦的最大数据传输速率进步10倍左右。

光耦主要在开关电源的效果是阻隔、供给反应开关效果。开关电源电路中光耦的电源是从高频变压器次级电压供给的，当输出电压低于稳压管电压是给信号光耦接通，加大占空比，使得输出电压升高，反之则关断光耦减小占空比，使得输出电压下降。旦高频变压器次级负载超载或开关电路有毛病，就没有光耦电源供给，光耦就控制着开关电路不能起振，然后维护开关管不至被击穿焚毁。

继电器光耦的电流传输比(currenttransferratio,简称CTR)，是指在直流作业条件下，光耦的输出电流与输入电流之间的比值。光耦的CTR相似于三极管的电流扩大倍数，是光耦的一个极为重要的参数。它取决于光耦的输入电流和输出电流值及电耦的电源电压值，这几个参数一起决定了光耦作业在扩大状况仍是开关状况，其计算方法与三极管作业状况计算方法相似。若输入电流、输出电流、电流传输比规划调配不合理，或许导致电路不能作业在料想的作业状况。
