风机是一种用于压缩和输送气体的机械，从能量观点来看，它是把原动机的机械能量转变为气体能量的一种机械。

一、风机分类及用途

按作用原理分类：

透平式风机--通过旋转叶片压缩输送气体的风机。

容积式风机—用改变气体容积的方法压缩及输送气体机械。

分机分类

按气流运动方向分类：

离心式风机—气流轴向驶入风机叶轮后，在离心力作用下被压缩，主要沿径向流动。

轴流式风机—气流轴向驶入旋转叶片通道，由于叶片与气体相互作用，气体被压缩后近似在园柱型表面上沿轴线方向流动。

混流式风机—气体与主轴成某一角度的方向进入旋转叶道，近似沿锥面流动。

横流式风机—气体横贯旋转叶道，而受到叶片作用升高压力。

按生产压力的高低分类(以绝对压力计算)

通风机—排气压力低于112700Pa；

鼓风机—排气压力在112700Pa~343000Pa之间；

压缩机—排气压力高于343000Pa以上；

通风机高低压相应分类如下(在标准状态下)

低压离心通风机：全压P≤1000Pa

中压离心通风机：全压P=1000~5000Pa

高压离心通风机：全压P=5000~30000Pa

低压轴流通风机：全压P≤500Pa

高压轴流通风机：全压P=500~5000Pa

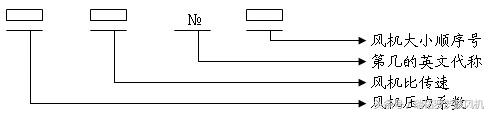

一般通风机全称表示方法

一般通风机全称表示方法

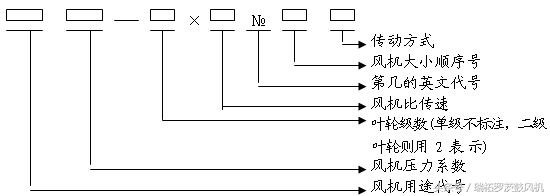

型式和品种组成表示方法

型式和品种组成表示方法

二、风机计算单位

压力:离心通风机的压力指升压（相对于大气的压力）,即气体在风机内压力的升高值或者该风机进出口处气体压力之差。它有静压、动压、全压之分。性能参数指全压（等于风机出口与进口总压之差）,其单位常用Pa、KPa、mmaq、mH2O、mmH2O等。

流量:单位时间内流过风机的气体容积,又称风量。常用Q来表示,常用单位是;m3/s、m3/min、m3/h（秒、分、小时）。(有时候也用到“质量流量”即单位时间内流过风机的气体质量,这个时候需要考虑风机进口的气体密度,与气体成份,当地大气压,气体温度,进口压力有密切影响,需经换算才能得到习惯的“气体流量”。

转速：风机转子旋转速度。常以n来表示、其单位用r/min(r表示转速，min表示分钟)。

功率：驱动风机所需要的功率。常以N来表示、其单位用Kw。

三、风机常用参数、技术要求

一般通、引风机：全压P=…Pa、流量Q=…m3/h、海拔高度（当地大气压）、传动方式、输送介质(空气可不写)、叶轮旋向、进出口角度(从电机端正视)、工作温度T=…℃(常温可不写)、电动机型号……等。

高温风机及其它特殊风机：全压P=…Pa、流量Q=…m3/h、进口气体密度Kg/m³、传动方式、输送介质(空气可不写)、叶轮旋向、进出口角度(从电机端正视)、工作温度T=.....℃、瞬时最高温度T=…℃、进口气体密度□Kg/m³、当地大气压(或当地海拨高度)、含尘浓度、风机调节门、电动机型号、进出口膨胀节、整体底座、液力偶合器(或变频器、液体电阻启动器)、稀油站、慢转装置、执行器、启动柜、控制柜….等。

风机常需用的计算公式：

1、轴功率:

轴功率计算

注:0.8是风机效率,是一个变数,0.98是一个机械效率也是一个变数（直连传动风机为1；联轴器联接转动为0.98；皮带传动风机为0.95；）

2、风机全压：(未在标准情况下修正)

风机全压计算

式中:P1=工况全压(Pa)、P2=设计标准压力(或表中全压Pa)、B=当地大气压(mmHg)、T2=工况介质温度℃、T1= 表中或未修正的设计温度℃、760mmHg=在海拔0m,空气在20℃情况下的大气压。

2.1海拨高度换算当地大气压：

(760mmHg)－(海拨高度÷12.75)=当地大气压 (mmHg)

注:海拔高度在300m以下的可不修正。

1mmH2O=9.8073Pa

1mmHg=13.5951 mmH2O

760 mmHg=10332.3117 mmH2O

2.2风机流量0～1000m海拨高度时可不修正；1000～1500M海拨高度时加2%的流量；

1500～2500M海拨高度时加3%的流量；2500M以上海拨高度时加5%的流量。

比转速:ns

比转速

注: ρ气体密度（Kg/m3）;公式:P1=P2×1.2/ρ、ρ=1.2×(273+T2)/(273+20）；

20℃=1.2、50℃=1.089、80℃=0.996、100℃=0.943、150℃=0.813、200℃=0.743、250℃=0.672、280℃=0.636、300℃=0.614、350℃=0.564。

压力系数:

压力系数

ψ=压力系数、P=全压(Pa)、ρ=气体密度(Kg/m3)、U=叶轮外缘园周速度(m/s)。

风机最大扭矩:

550×电机功率÷转速=….Nm(一般是大型电机,或用户需要的)

风机的动载荷系数:

2900转是0.5、1450转是0.25、960转是0.175、580转是0.0875

调节门的扭矩:

Tmix=(2～2.5)×10－6×Q3/2×P=….N.m
