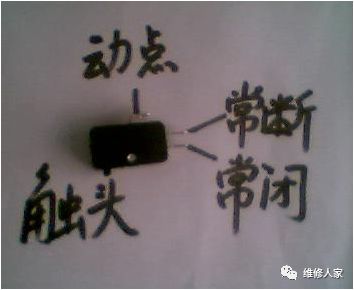

1、微波炉的门关上，电源接通；门打开，电源断开。保证了微波不外泄。微波炉炉门里面，上下有两个门钩。上门钩带动s1一个开关，下门钩带动s2和s3两个开关。这三个开关都是带触头的单刀双掷开关(俗称三线开关)，不碰触头，动点与常闭点连接，碰到触头，动点与常断点连接。

2、上门钩带动的s1开关，称第一闩锁开关。用动点和常断点引出两根线。关门时上门钩通过杠杆推动“触点”，使第一闩锁开关接通。第一闩锁开关的位置。

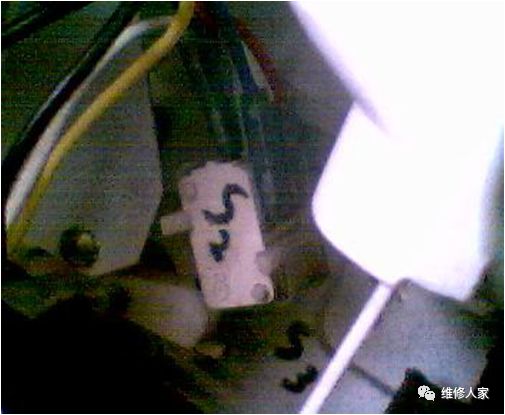

3、下门钩 带动第二闩锁开关s2和另一个叫《短路开关》的s3。s2和s3紧排在一起，s2在外s3在里。第二闩锁开关s2，用动点和常断点引出两根线。关门时下门钩通过杠杆推动“触点”，使第二闩锁开关接通。

3、 短路开关s3，却和闩锁开关s1、s2不同 ，用动触点和常闭点(注意是——常闭点！)引出两根线，关门时下门钩通过杠杆推动“触点”，使短路开关s3断开！

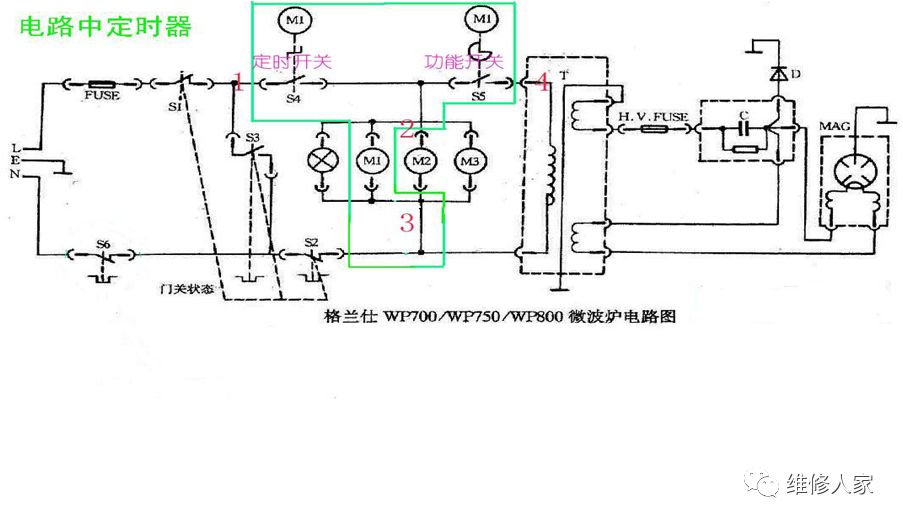

4、三个门开关在《格兰仕wp800---微波炉电路图》中的位置，和关门状态下的通断情况——闩锁开关闭合，短路开关断开，微波炉工作。开门时，情况和关门时完全相反。开门时，三个门开关通断情况——两闩锁开关断开，短路开关闭合，微波炉不工作。而且，即使第一闩锁开关s1漏电或烧穿，也只能使220v保险丝熔断，微波炉不工作的。可靠地防止微波泄漏！
