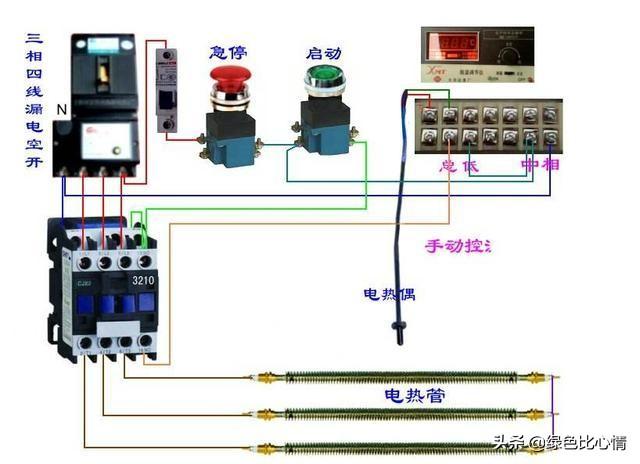

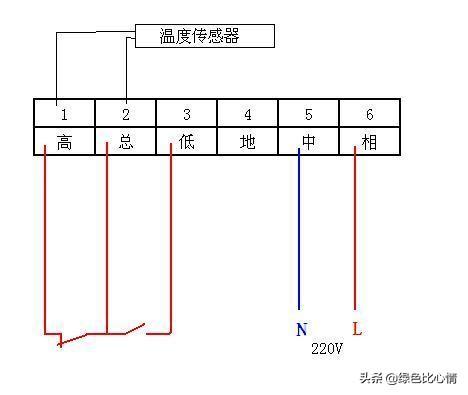

温度传感器的接线方法及规律

pt100温度传感器是一种以铂(pt)作成的电阻式温度传感器，其将温度变量转换为可传送的标准化输出信号，主要用于工业过程温度参数的测量和控制。pt100铂电阻传感器有三条引线，可用a、b、c(或黑、红、黄)来代表三根线，三根线之间有一定的规律。

传统的方法虽然简单，但是有很多不足。使用通用传感器接口芯片，只需要一个对温度不敏感的参考电阻，把pt100接上uti的电路，可以通过 mcu得到pt100和参考电阻的比例，从而得到阻值和温度。这种方法非常适用于基于微处理器(mcu)的系统，uTI所有的信息只通过一mcu兼容的信 号输出，这样大大的减少了各分立模块之间的外接线和耦合器。

pt100 温度传感器0℃时电阻值为100ω，电阻变化率为0.3851ω/℃。由于其电阻值小，灵敏度高，所以引线的阻值不能忽略不计，采用三线式接法可消除引线线路电阻带来的测量误差，pt100铂电阻传感器可用a、b、c(或黑、红、黄)来代表三根线，三根线之间有如下规律：

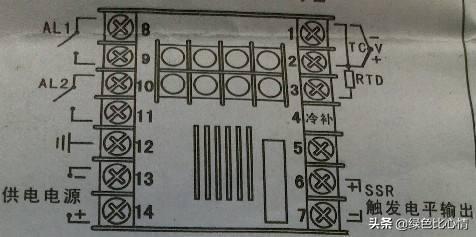

a 与b或c之间的阻值常温下在110欧左右，b与c之间为0欧，b与c在内部是直通的，原则上b与c没什么区别。仪表上接传感器的固定端子有三个：a线接在 仪表上接传感器的一个固定的端子.b和c接在仪表上的另外两个固定端子，b和c线的位置可以互换，但都得接上，。如果中间接有加长线，三条导线的规格和长 度要相同。

热电阻的3线和4线接法：是采用2线、3线、4线，主要由使(选)用的二次仪表来决定。一
