华立电表DTZ545是三相四线智能电表，电表接线图一般在电表的说明书上面就会有接线图，这个型号的一般是要加互感器的，接下来浩宁科技小编为您详细讲解华立电表DTZ545怎么接线。

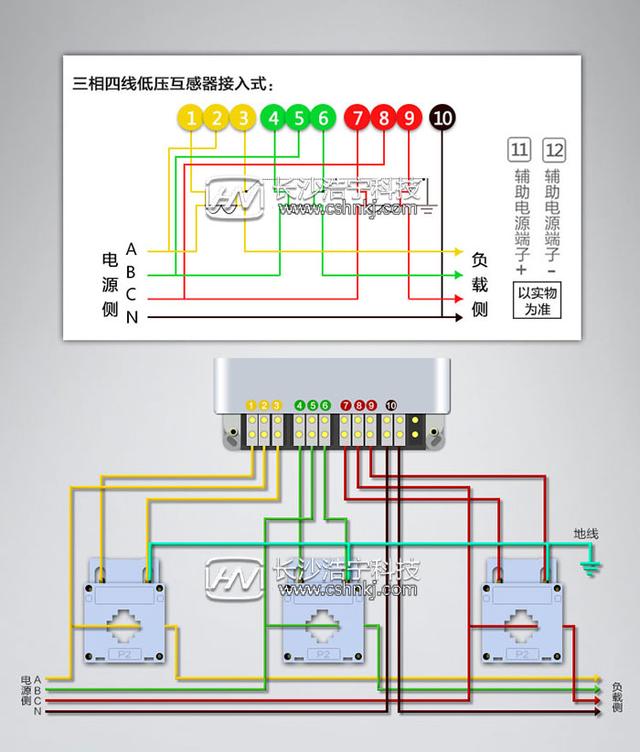

华立电表DTZ545接线图展示

三相四线电表要连接三个互感器

A黄线，电压线接入2号口，电流线经过第1个电流互感器S1接入1号口输入，S2接入3号口输出

B绿线，电压线接入5号口，电流线经过第2个电流互感器S1接入4号口输入，S2接入6号口输出

C红线，电压线接入8号口，电流线经过第3个电流互感器S1接入7号口输入，S2接入9号口输出

N黑线一般代表零线，直接接入10号口。

我们在选电表的时候不仅仅要看电表的性能，还要看电表的外形尺寸更您预留的电表箱是否契合哦，下面是华立电表DTZ545安装图，您这边可以参考参考哦!

华立电表DTZ545安装图

华立电表DTZ545市场价格一般在800到3200之前，精度不同，价格不一样，0.5s级的大概在800一台，0.2s级的3200一台，买电表找浩宁科技哦!一手货源，我们比市场价格便宜10%左右。华立DTZ545我们能做到650一台哦!
