笔者阅读新版民规18.7.1.7 对温湿度仪表要求：仅用于一般温度测量的温度传感器，宜采用二线制的分度号为Pt100的B级精度；当参数参与自动控制和经济核算时， 宜采用三线制的分度号为Pt100的A级精度。对其中的术语不太了解，查阅资料进行学习。

传感器原理:

Pt100是铂热电阻，它的阻值跟温度的变化成正比。PT100的阻值与温度变化关系为：当PT100温度为0℃时它的阻值为100欧姆，在100℃时它的阻值约为138.5欧姆。它的工业原理：当PT100在0摄氏度的时候他的阻值为100欧姆，它的阻值会随着温度上升而成匀速增长的。

国标中，pt100分A和B两个级别； 测量范围：-200℃～+850℃ A级 精度为（0.15+0.002*|t|）摄氏度； B级 精度为（0.30+0.005*|t|）摄氏度；其中|t|为实际温度的绝对值。 热响应时间<30s；最小置入深度：热电阻的最小置入深度≥200mm；允通电流≤5mA。

接线方式：

1、Pt100热电阻的三种接线方式在原理上的不同：

二线制和三线制是用电桥法测量，最后给出的是温度值与模拟量输出值的关系。四线没有电桥，完全只是用恒流源发送，电压计测量，最后给出测量电阻值。

2、Pt100热电阻的三种接线方式对测量精度的影响

连接导线的电阻和接触电阻会对Pt100铂电阻测温精度产生较大影响，铂电阻三线制或者四线制接线方式能有效消除这种影响。

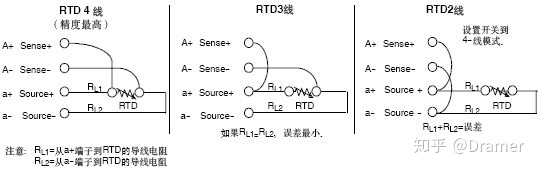

与热电阻连接的检测设备（温控仪、PLC输入等）都有四个接线端子：I+、I-、V+、V-。其中，I+、I-端是为了给热电阻提供恒定的电流，V+、V-是用来监测热电阻的电压变化，依次检测温度变化。请参阅下图：

（1）四线制就是从热电阻两端引出4线，接线时电路回路和电压测量回路独立分开接线，测量精度高，需要导线多。

（2）三线制就是引出三线，Pt100B铂电阻接线时电流回路的参端和电压测量回路的参考为一条线（即检测设备的I-端子和V-端子短接）。精度稍好。

（3）两线制就使引出两线，Pt100B铂电阻接线时接线时电流回路和电压测量回路合二为一（即检测设备的I-端子和V-端子短接、I+端子和V+短接短接）。测量精度差。
