泵体inventor制作教程_泵体（叶片泵）装配体工程图

工程图是表达零件和部件的过程图，阀体(快速阀)装配体工程图不仅仅可以看到零部件与零部件的之间的配合关系，而且可以通过合适的局部剖、半剖可以清楚地看到内部结构，这是装配体远远不及的；通过用尺寸进行标注可以更清楚地表达出阀体，这就是工程图存在的重要性。

1、首先我们找出装配体的三维模型，图1-1、图1-2、图1-3是绘制完成的泵体(叶片泵)装配体；

图1-1，叶片泵；

图1-2，叶片泵；

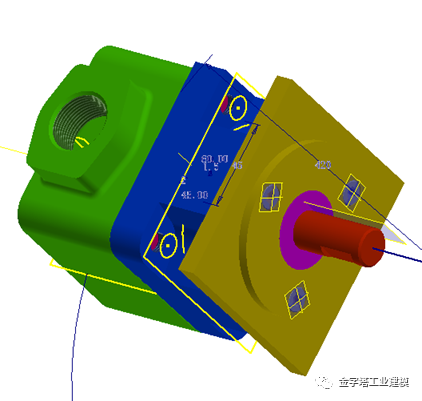

图1-3，叶片泵；

2、根据阀体三维模型生成过程图面，进入Inventor界面，单击“新建(Ctrl+N)”，弹出新的界面即为工程图界面如图1-4所示，单击“基础视图”，对应界面就会出现所绘制的三维模型(叶片泵)，在弹出的新窗口中点击“当前”在鼠标下就会显示当前的平面图，根据三视图放置位置将快速阀的工程图(二维图面)放置在图面中，选择好合适位置后右击后单击“创建”，一张基本的工程图面就制作完成，如图1-5所示；

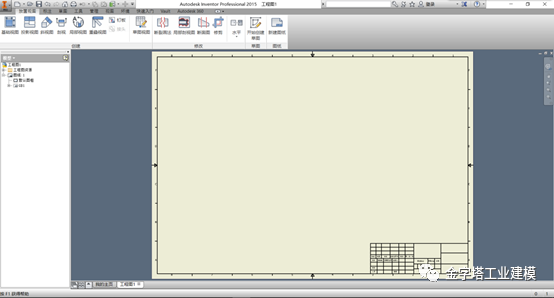

图1-4，工程图环境；

图1-5，叶片泵；

3、标注分为总长总宽总高、配合公差、工作等几种尺寸，我们以图1-6为例，尺寸标注、、对工程图进行标注；技术要求包括：未注圆角、未注倒角、表面粗糙度和结构中的平行度和垂直度等。上述技术要求均在标注中。

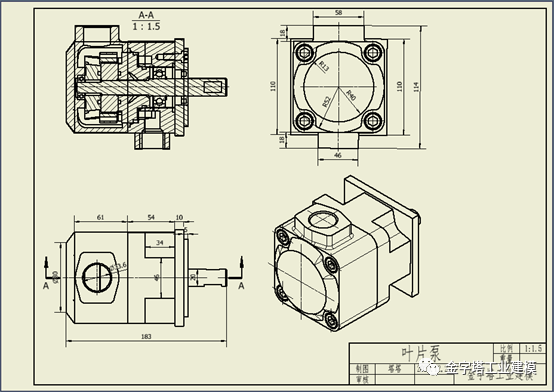

图1-6，叶片泵；

4、在标注的“明细栏”可以根据工程图自动生成明细栏，点击明细栏，点击确定，系统会根据图内零件自动生成相应的标题栏，双击明细栏会出现明细栏的对话框如图1-7所示，点击，将表头设置的标题取消如下，然后选中“列选择器”命令，在“列选择器对话框”内设置“列”，列分为“序号”、“名称”、“数量”、“材料”“备注”，设置完后回到装配图，单击明细栏，创建草图，用规格为0.07mm的线画明细栏的外轮廓。效果图如图1-8所示；

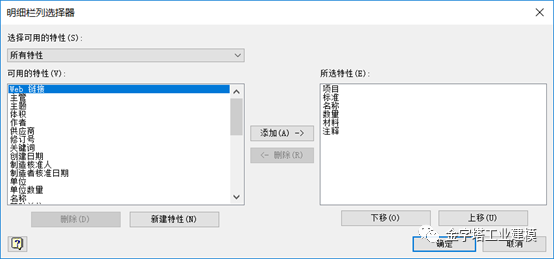

图1-7，明细栏对话框；

图1-8，明细栏；

5、标题栏名称填写工程图名称，“泵体”，注明制图人、日期和比例；如图1-9所示；

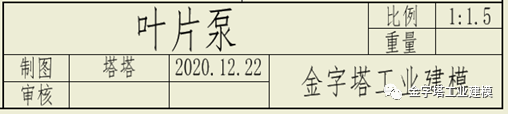

图1-9，标题栏；

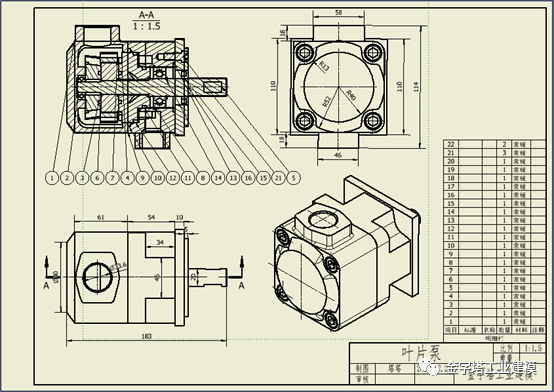

6、“引出序号”，选择自动引出序号，效果图如图1-10所示；

图1-10，叶片泵；
