本发明涉及阵列天线分析技术领域，尤其是一种阵列天线一维方向图的副瓣电平计算方法。

背景技术：

在计算阵列天线一维方向图的副瓣电平时，传统算法采用两种途径。第一种途径是先找到方向图最大值，作为主瓣峰值，然后向左右两边搜索，得到左右两边的第一零点。搜索左边零点以左区间的最大值，作为左边最大副瓣电平；搜索右边零点以右区间最大值，作为右边最大副瓣电平。取左右最大副瓣电平值的较大者，作为整个一维方向图的副瓣电平。第二种途径是搜索一维方向图的各个局部峰值，从方向图的最左边向右搜索，记录所有峰值的幅值和位置。其中最大峰值必然对应主瓣；第二峰值则对应最高旁瓣，其幅值为方向图的副瓣电平。

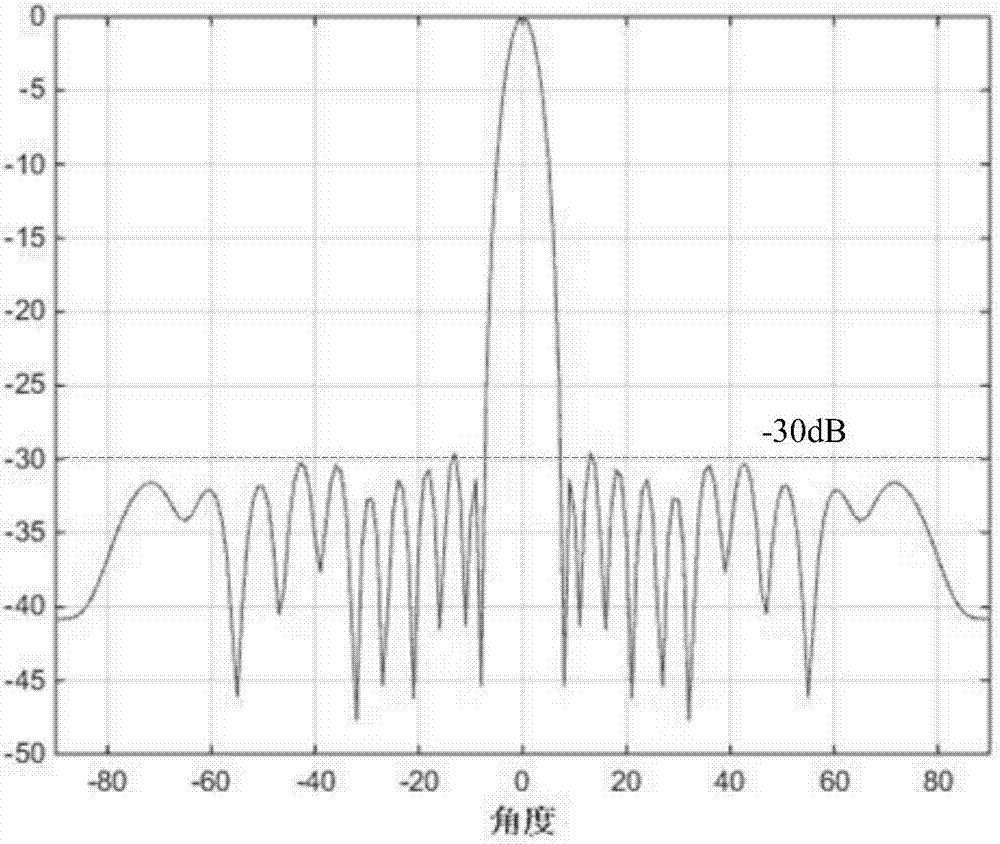

由于阵列天线的幅相加权问题，某些时候阵列天线的一维方向图上会出现“肩膀”，如图3所示，即方向图上出现拐点。这是由于方向图主瓣和第一副瓣甚至第二副瓣过于接近而融合在一起，主瓣和副瓣之间、相邻副瓣之间没有零陷出现。反观图2，则是标准的一维方向图，主瓣和副瓣、副瓣之间均正常分离而出现零陷。

在计算一维方向图副瓣电平的时候，如果主瓣存在拐点，则应该把拐点视为一个副瓣，并将其电平值纳入统计之中，因为拐点是主瓣和副瓣融合导致。传统算法在计算副瓣电平的时候，只是搜索方向图峰值来确定最高副瓣，因而不能识别拐点。所以目前需要一种新的副瓣电平计算方法，既能处理常规的方向图，也能处理带有拐
