来到iGame系列第二篇，上一篇分享了iGame RTX 2080 SUPER火神运用DLSS 2.0成功流畅4K光追游戏，这么一匹好马怎么可以少得了好鞍呢？这一篇就来看看i7-10700K+iGame Z490 Vulcan X组合的新体验吧，下一次再分享iGame装机篇吧。

DLSS 2.0战4K—iGame RTX 2080 SUPER Vulkan X OC显卡详测

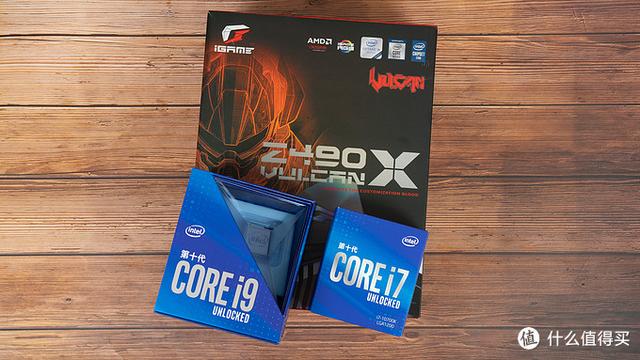

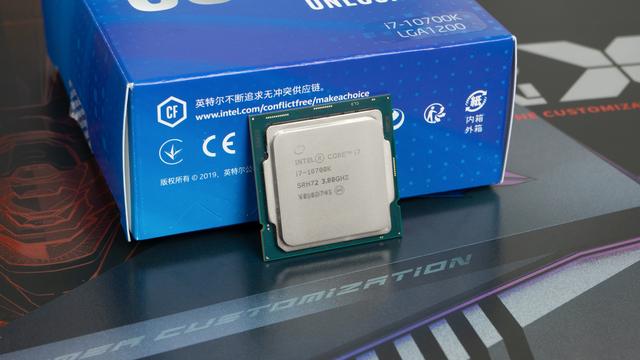

14nm++挤牙膏固然无奈，但因为主要是作为游戏平台的用途，硬核还是选择了最新十代酷睿，在Intel阵营中追求性价比最好的选择应当是i5-10600K，估计它得AMD锐龙3代XT系列面世才可能会出现，往上看的话，10900K一直溢价还缺货，显然不是明智之选，而便宜太多的i7-10700K就显得性价比高了，与第九代i9-9900K几乎相同的规格，首发价格却要低很多。

如果还有超频用途需求，个人强烈建议买别人挑好体质的i7-10700K(摸雷概率太高)，千万不要贪图便宜买散片(无痕测试就很简单)，小雕的价格一般不会超过3299元的官方定价，稳定的核心电压低了，14nm++功耗也可以更低，加上本身这一代K系列就是采用薄Die的封装方式，核心温度在雕的特选下还可以变得更低。

开箱和灯光联动

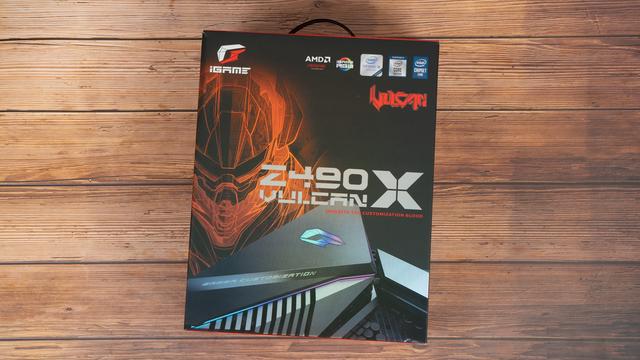

硬核并不是第一次接触iGame系列的主板，以往印象都是iGame显卡般的豪华用料，但BIOS体验欠佳，对于超频玩家很不友好，这次Z490新品听闻BIOS大革新得好好体验下，包装延续Z390拥有拎手的立式礼盒包装，正面是iGame标志性的Vulcan吉祥物头像，设计感非常不错的。

背面是主板相关特色介绍，比如说银鲨2.0散热装甲、iGame定制I.P.P电感、iGame RGB Light等，而下面部分则像大多友商一样罗列出主板的接口和扩展槽，这些参数和功能下面会逐一来介绍看看。

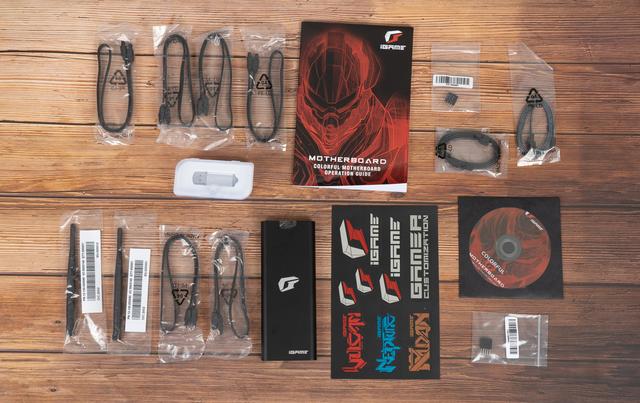

先看这堆配件都有些什么，六条SATA线(都是直的)，说明书、驱动光盘、Logo贴纸、一对简易天线、机箱I/O转接头这些都是延续上一代的配件，除此之外，这一代还多了定制U盘和螺丝刀24批头一套，对于全新的iGame主板，看来不止是Z490整体用料加强了，连配件方面都顾及到消费者感受。

螺丝刀套装看着是不是很熟悉，其实就是米家那一套同款(售价85元)，只不过是颜色是黑色以及LOGO变成iGame罢了，做工和设计还挺好的，S2合金钢批头，铝合金按压式开关外壳、磁吸式收纳设计等都是亮点，USB3.0 U盘是32GB容量的，内置主板各种各样的驱动安装程序，话说其实配件中的驱动光盘都可以省去了。

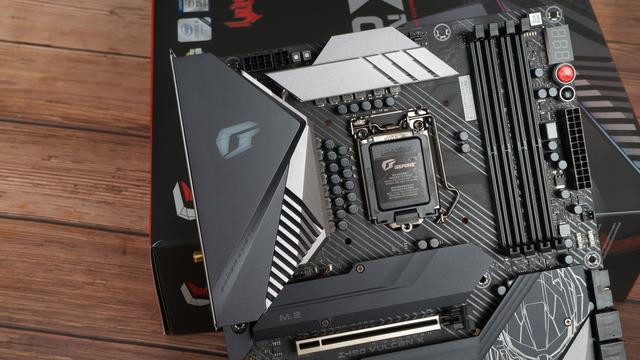

主板整体造型，熟悉的银灰配方，散热铠甲的设计和样式略有一些变化，并且覆盖规模变得更大，除此之外，接口和扩展槽的格局大致上和iGame Z390没有太大的变化，常规的风扇插座达到6个，都分布在主板四个不同方位，比较方便接线。

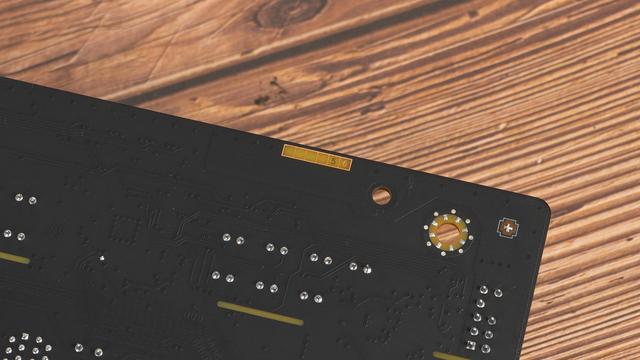

翻过来从背面看到，十代酷睿CPU因为供电要求变高，大部分板子都是六层PCB水平以上了，这款iGame也不会是例外。

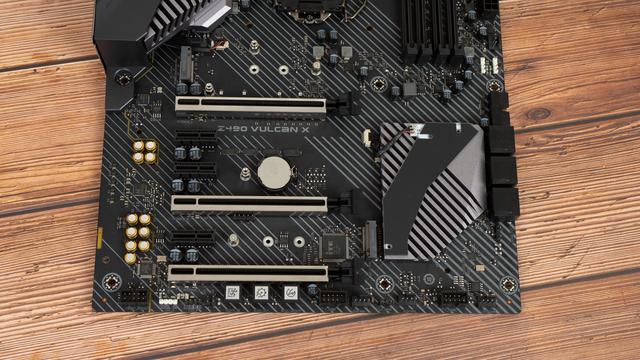

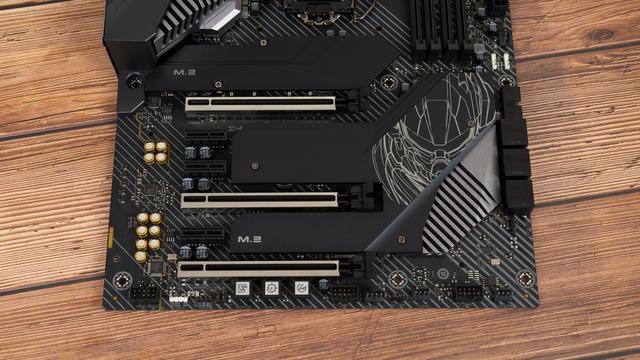

下方三条PCIE 3.0 X16插槽都是带有装甲强化的，上面两条支持AMD CrossFire交火技术，官方暂未提及是否支持未来的PCIE4.0技术。M.2插槽有两个都带散热马甲，均是支持最长2280规格，最大速率PCIE 3.0 x4。

把散热片移除之后，看到中间那一块下方其实只是放置CMOS电池，这一块散热片主要是用于PCH散热的，顺带起到对称装饰的双重作用，此外PCH散热片边缘上是镶嵌着RGB灯带的。

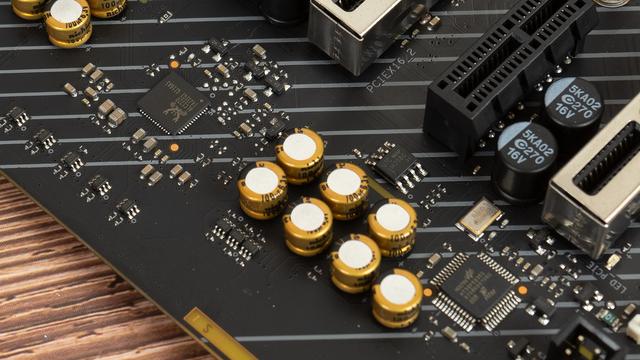

看过来左边，是中高端主板都会采用的ALC1220声卡，iGame这款也是不例外的，基本可以省下一笔购买外置声卡的资金，值得一提的是，在千元价位里面，有些主板会不经意阉割这声卡和网卡这部分的，大家选择的时候要看清楚参数。

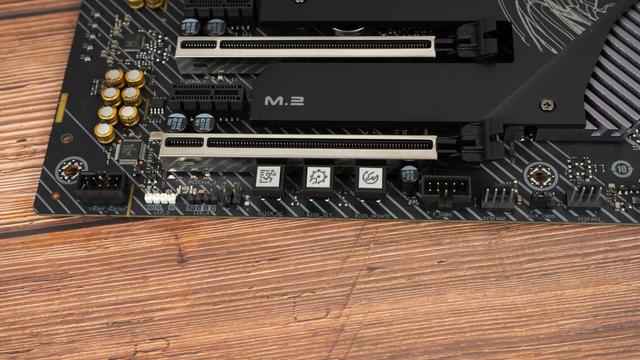

下方有三个iGame系列特色功能按钮，从左到右分别是自动超频、一键进BIOS界面和更新BIOS，不过这么多功能按钮，没有清除CMOS按钮是比较可惜的，还是采用传统短接跳线的方式，另外在按钮左边有一个5V ARGB和一个12V RGB插座。

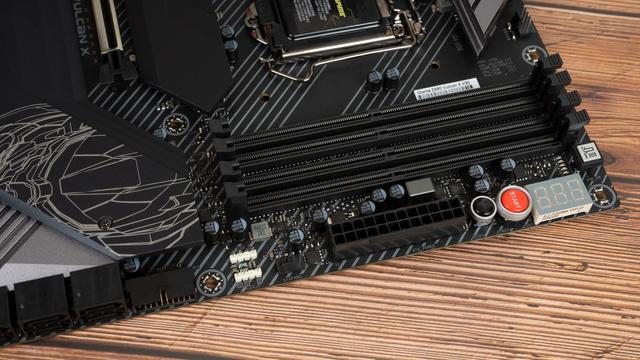

内存布插槽是采用T-TYPE布线的，所以四条支持OC到DDR4-4000，而两条OC到DDR4-3600，对于这款主板来说，对于内存频率需求很高的话，则要同时考虑到更大的容量，否则DDR4-3600一般主流来说是够用的。

这部分还有开机、重启按钮以及DEBUG灯(上端的按钮可以切换显示功能)，功能很丰富就是按钮质感比较通用，中间部分还有两个5V ARGB插座，对于玩RGB灯的用户来说挺友好的。

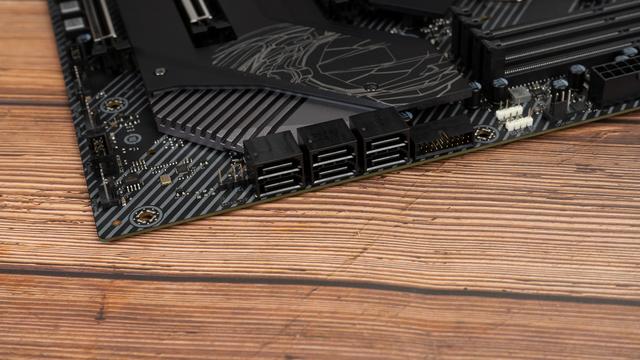

侧方的六个SATA3.0接口，均为卧式插座，个人觉得分配两个设计成垂直90°会更合理，以便可以适用不同的机箱走线使用。

官方称之为银鲨2.0的散热装甲，表面附有iGAME LOGO和嵌套式的RGB灯，这两片铝挤压成型的散热片之间连接着一条导热铜管(上一代也有)，可以让MOS散热效率更高，这次iGame Z490 Vulcan X采用了12+2相数字供电，倍相形式达成，和iGame显卡同款I.P.P至纯电感，每一项供电是DrMOS类型的，上方是8+4pin供电接口，这配置理论上都能满足i9-10900K超频需求。

最后是I/O部分，集成主流的一体式挡板，USB接口数量是比较丰富的，从USB 2.0到USB 3.2 Gen2 Type-C都有，且带有Wi-Fi 6无线网卡和Intel i225V 2.5G网口，六孔的镀金8声道接口，而SPDIF音频光纤接口是偏上面设计的，这部分基本和台系三杰一致。

目前iGame系列总算有了主板、显卡和内存三大件灯光可联动了，通过Dynamik Light这款软件可以调节多达8种模式，同时能自定义下面是测试平台的简单灯光演示。

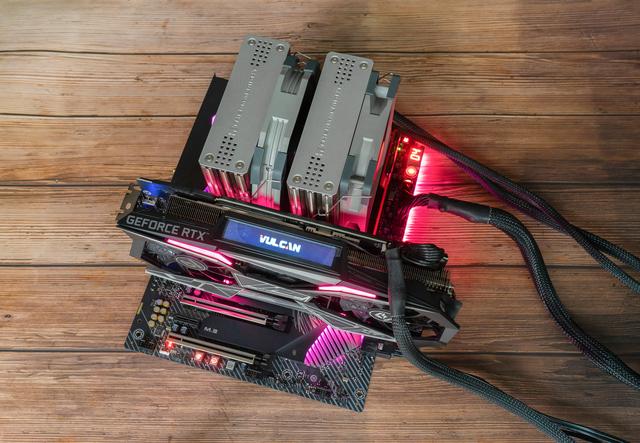

这次打算组建顶级风冷平台，优点很明显，缺点是会遮挡住主板上大部分灯光，包括内存部分，本身iGame Z490 Vulcan X灯光布局是比较均匀的，散热片和主板边缘都有覆盖，包括其中三枚功能按钮也会亮起红色。

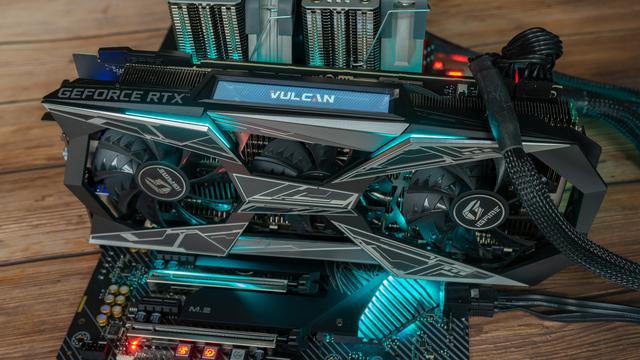

打开灯光软件后，iGame RTX 2080 SUPER Vulcan X OC成功和主板同步灯光，显卡风格和主板还算挺搭的。

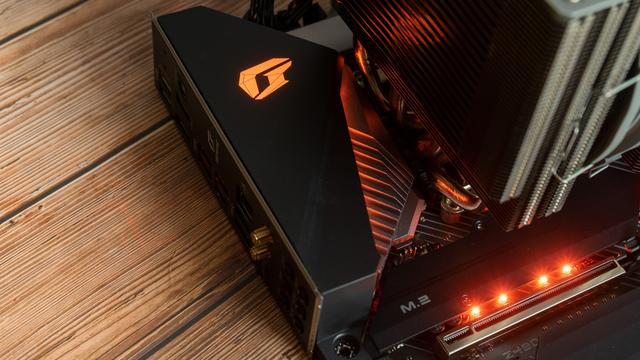

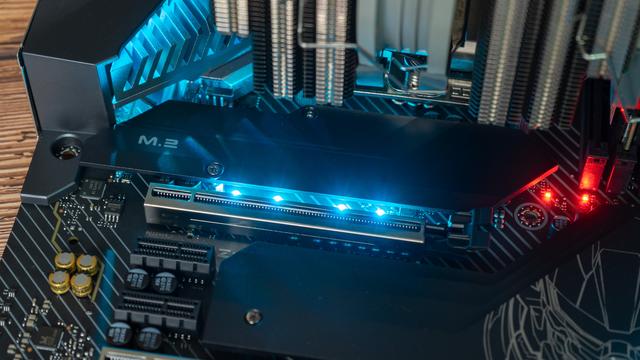

第一条M.2插槽底下布局4颗灯珠，从侧面角度看会侧漏，个人感觉这部分完全可以舍弃。

I/O装甲上LOGO和表面的灯光效果，说到很细腻肯定算不上，毕竟本身这主板比较追求性价比。

全新BIOS

BIOS功能如果对于非超频玩家来说，其实没那么重要，不过也可以从另一个角度可能，作为Z系列超频主板，BIOS的地位也可以说是和用料相提并论的，就大陆国产主板而言，目前也就只有七彩虹iGame在BIOS这件事上坚持研发了，其他大陆品牌基本都是套一个通用样式的。

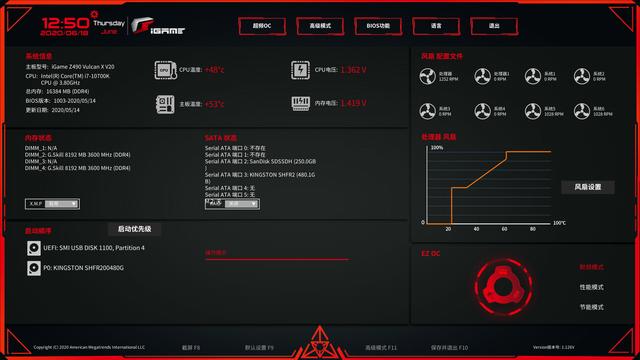

进入BIOS首先映入眼帘的是简易模式，这次改成每一项功能和状态以分区的形式呈现，比之前那种花里胡哨的格子状分布好看多了，查看状态和快速调节都一目了然容易操作，而中间的“操作提示”建议可以换成别的。

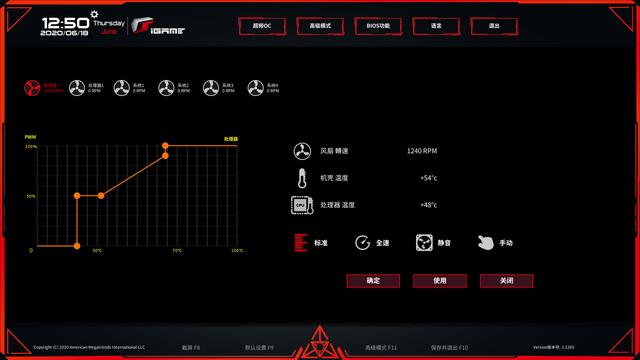

简易模式中可以直接调整风扇曲线了，没有其他复杂的进阶电压设置，只有对应风扇接口和其模式的选择，比较适合大众玩家使用。

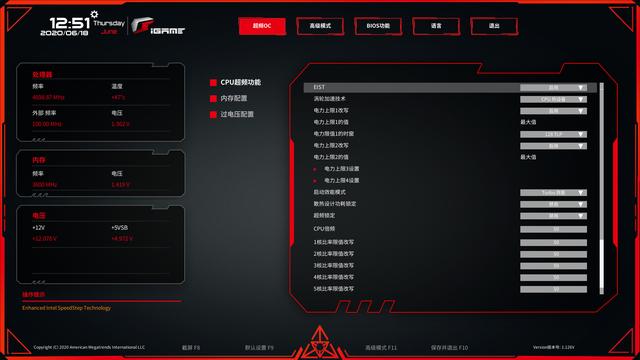

然后来到超频功能部分，PL1和PL2功耗管理默认就是最大值，CPU一上机就能发挥出最好的默认性能，而目前BIOS版本还没有AVX偏移量和RING方面的调节，只有倍频、主频和BLCK这些基础可调，对于普通用户是足够的，进阶玩家还是欠缺了一点。

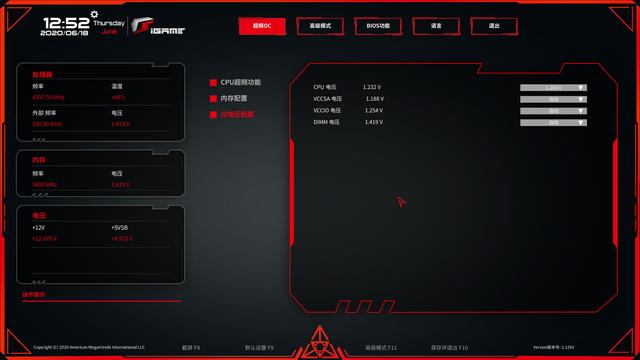

电压设置是采用像1.22V、1.23V、1.24V递进式数值来选择的，但没有细化到更精准的数值输入，比较核心部分的防掉压设置暂时是没有的，这一点对于超频玩家来说有点痛苦的，后续如果有防掉压开关和等级的更新会方便很多。

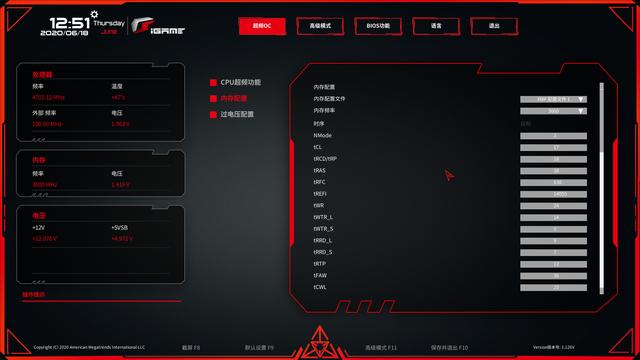

内存时序设置，非常直观下来的一排排参数，使用起来是没有问题的，对于比较晚起步的iGame主板来说，调教内存超频还需一步步慢慢进步。

其他一些设置安排还算妥当，CPU其他相关设置都基本安排在一个关联选项中了。

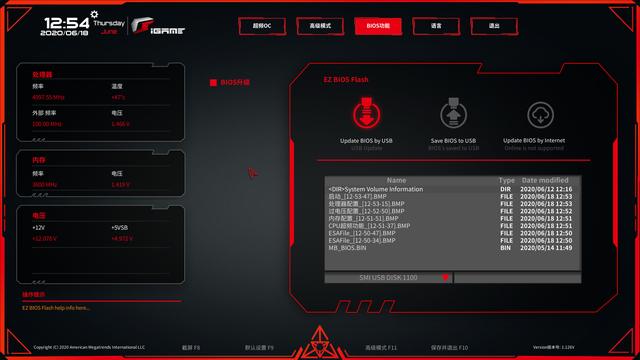

这次BIOS的更新也方便多了，直接划分出一个独立的选项，直接可以选择USB设备读取文件进行，或者也可以利用主板的一键更新BIOS实现无CPU刷BIOS，而比较惊喜的是，硬核看到了互联网更新BIOS的选项，目前是灰色不可用的，莫非后续会增加？

总得来说，从近几代iGame主板BIOS表现来看，改进是一点点慢慢推进的，每一代都能看到一些进步，即便目前对于进阶超频玩家还不算友好，但起码良好的态度是正确发展。

跑分和超频测试

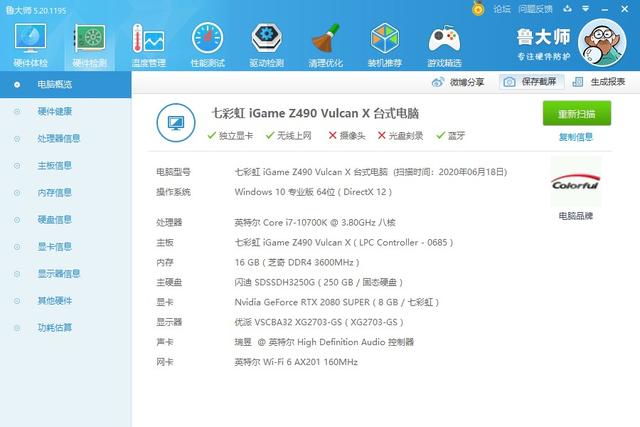

整机配置，核心部分当然是i7-10700K+iGame Z490/RTX 2080 SUPER Vulcan三大配件了，内存因为采用利民FS140双塔风冷，完全遮挡内存顶部，故采用无灯版的芝奇TridentZ DDR4-3600 8GBx2(入门级B-Die颗粒)，固态硬盘是用来亮机测试的闪迪SATA 250GB。

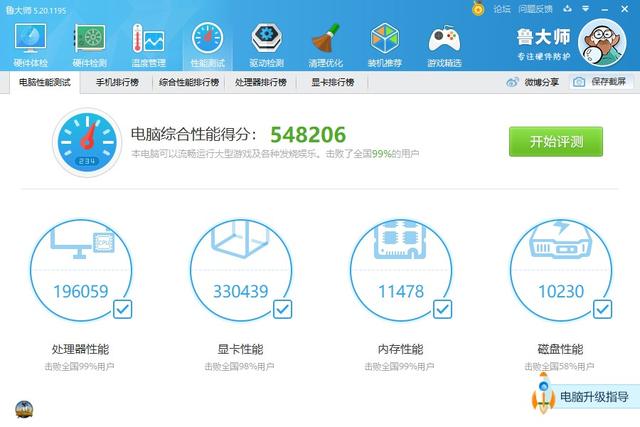

仅开启X.M.P配置默认跑个分，主要是让部分用户参考参考，除了SATA固态拖后腿以外，其他CPU、显卡和内存三项都领先很多很多普通用户了。

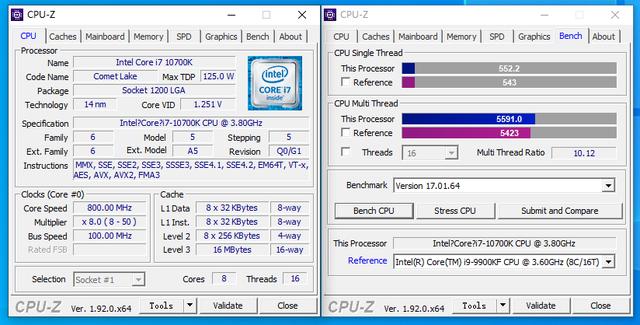

CPU-Z分数，正常全核睿频到4.7Ghz，无论是单核和多核分数，相比上一代9900KF增长不少，实际游戏里面差距可以说忽略不计。

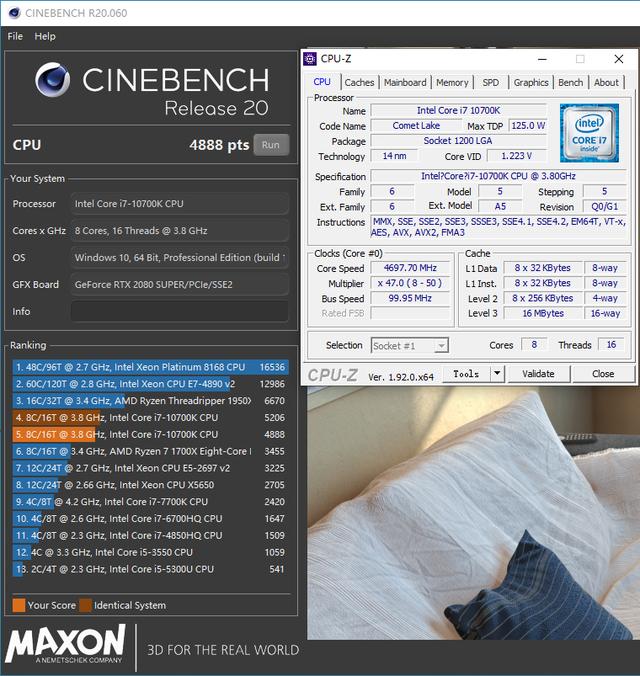

CINEBENCH分数多核达到4888pts，这分数看上去就正常多了，基本持平上一代9900K/KF，对比AMD的话肯定还是差点。

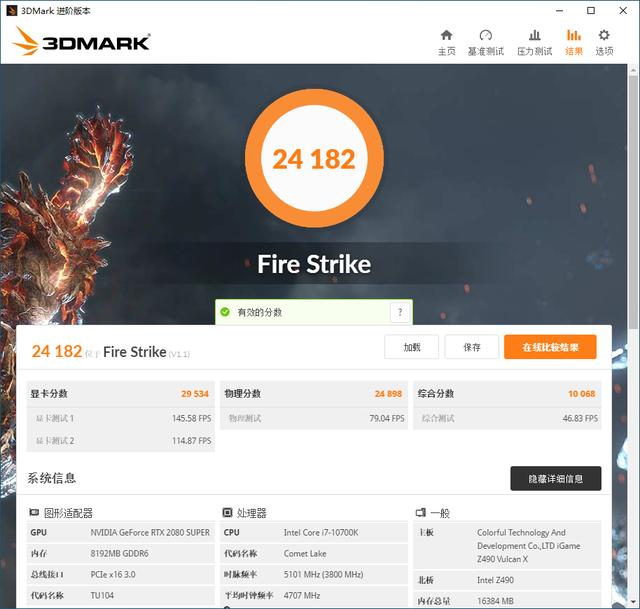

Fire Strike分数维持平均4.7Ghz，物理分24898相比上一代的9900K/KF会高一些。

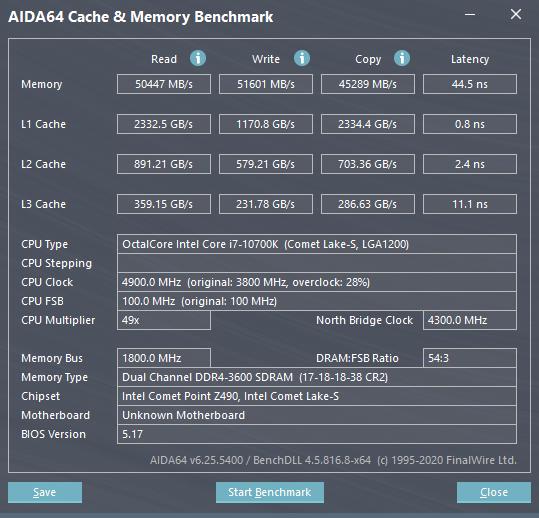

因为是风冷方案只插两根内存，就不折腾上DDR4-4000MHz频率，实际上参考网络大部分体验确实能达到DDR4-4000MHz频率，AIDA64内存和缓存测试下来，数据还算过得去，延迟只有44.5ns游戏性能是没问题的，有时间再优化下时序还可以更低。

跑个游戏负载下，《绝地求生》萨诺小地图，2K分辨率三极致+视野拉满+渲染比例拉满，平均帧数实测为176.5fps，最低帧数也能保持145fps，这种组合搭配天生就是为电竞游戏而生的，CPU正常睿频，温度也不高，只有不到60℃。

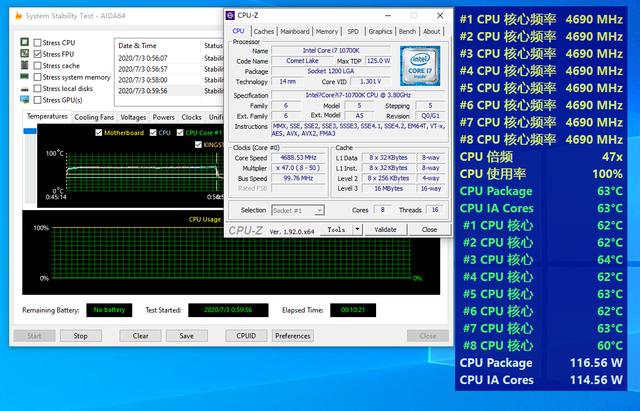

硬核这款i7-10700K算是接近小雕水平，仅优化CPU核心电压+X.M.P配置条件下，跑十五分钟AIDA64 FPU项目，全部核心稳定4.7GHz，裸机28℃空调室温下，CPU Package最终温度为63℃左右，八个核心平均温度为62.25℃，可以说相当凉快了，并且CPU Package只有116W出头(作为参考3800X是110W到120W左右)，这样优秀温度和功耗表现简直不可相信。

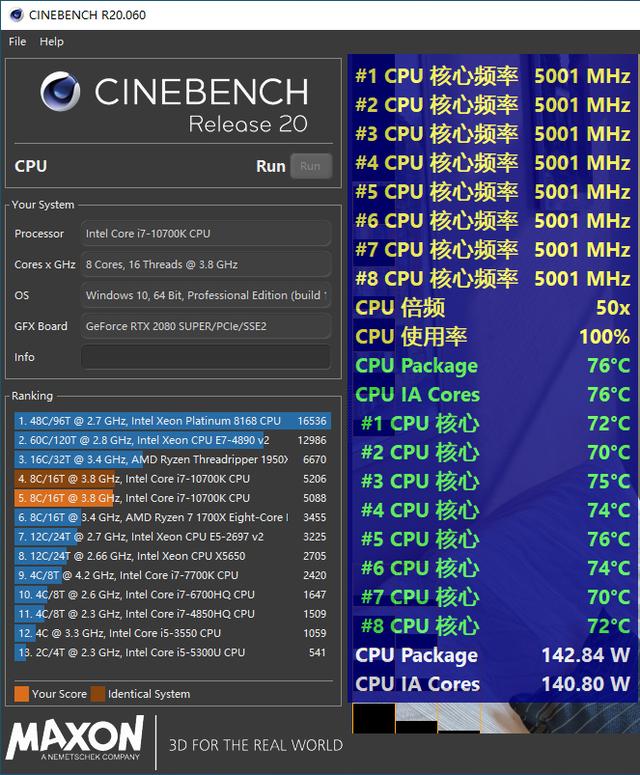

最后小超至全核5.0GHz(由于时间关系只跑R20 3圈)，结束末端截取OSD信息，最终八个核心温度、CPU Package温度及功耗数值看着也非常顺眼，硬核还记得卖掉那颗9900KF需要1.32V才能达成5.0GHz，CPU Package功耗达到250W，相当于i9-10900K超频的情况，想想就心寒，所以需要注意的是，前面说过优越的i7-10700K体质没那么容易抽到，建议花多点钱买特挑安心多了，除非你默频使用不折腾。

总结

经过全文一轮下来测试和体验，iGame Z490 Vulcan X主板相比上一代又有一些进步空间，先是一些细节方面的优化，比如说配件增加驱动U盘和螺丝刀套装、散热装甲的重新设计、用料更加豪华等，然后重点是BIOS界面大改进，起码第一印象看起来用得舒服，选项关联性更强，小白用户也舒心，但目前对于超频玩家来说，许多功能的缺失和优化还是不够的，等待慢慢改进吧。

而i7-10700K目前是除10600K以外最值得选择的十代酷睿CPU，规格本身对于游戏来说就很强，加上价格相对合理且流通量大，可以自由选择更优秀的体质，从而优化核心电压降低功耗和温度，还能更容易冲击高频率，后面有机会的话，硬核可以用它和3800XT一决高下，感谢各位阅读全文，觉得写得不错可以留下评论点赞。
