剖面可对零部件内部结构进行剖视，将三维图形进行切香肠式的剖切，从而进行更有针对性和更容易理解的观察，据此判断设计的合理性或检查设计的缺陷等，其应用场景非常广泛。

三维软件相对三维现实，最大的优势就是可以随心所欲的对结构进行剖切。

对于CATIA而言，剖切工具主要有装配级别的剖视图和零件级别的剖切(高版本功能，低版本没有哦)。

本文重点介绍装配级别的剖切。

首先，要找到空间分析工具条中的切割命令。

如果没有找到，可能是您的所在模块不对，需要从开始菜单中，将模块切换到机械设计类别下的装配设计。 启动命令！系统将自动将YZ面作为剖切面，且预览剖切位置。如下图所示，另外，同时弹出剖切平面的二维视图。

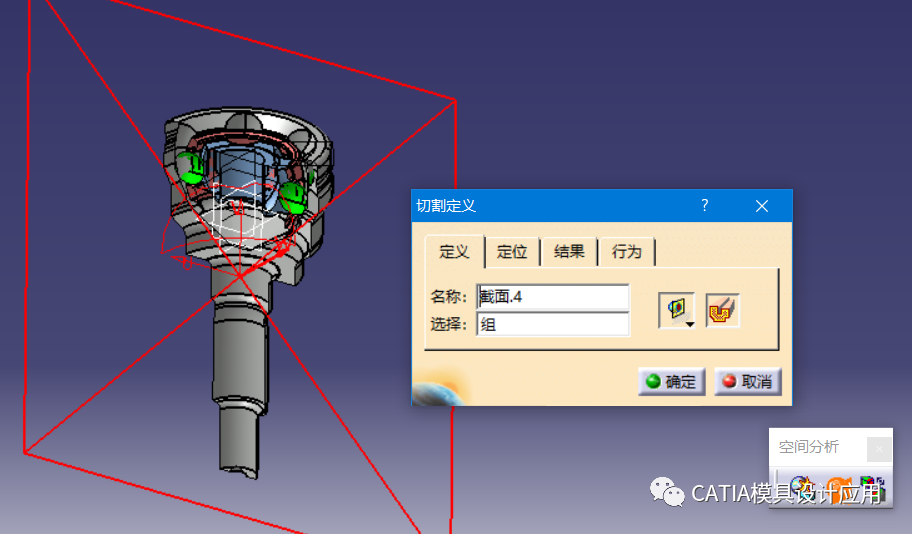

切割定义工具中，有定义，定位，结果和行为四个小选项卡。其中定义——定义切割的名称和对象及类型，并可切换是否在三维视图中显示剪切包络体，如下图所示。

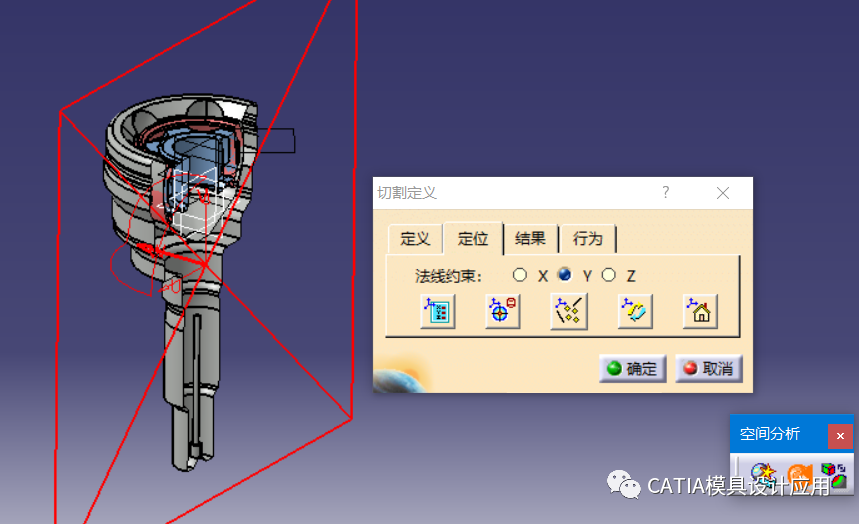

定位——可以通过多种方式，对切割平面的位置进行定义，如下图，可以将剖切面改为Y轴垂直面，即与XZ平行的平面。在三维视图中，拖动预览的矩形边框，可以缩放切割平面的大小，拖动十字叉可以平移剖切平面。

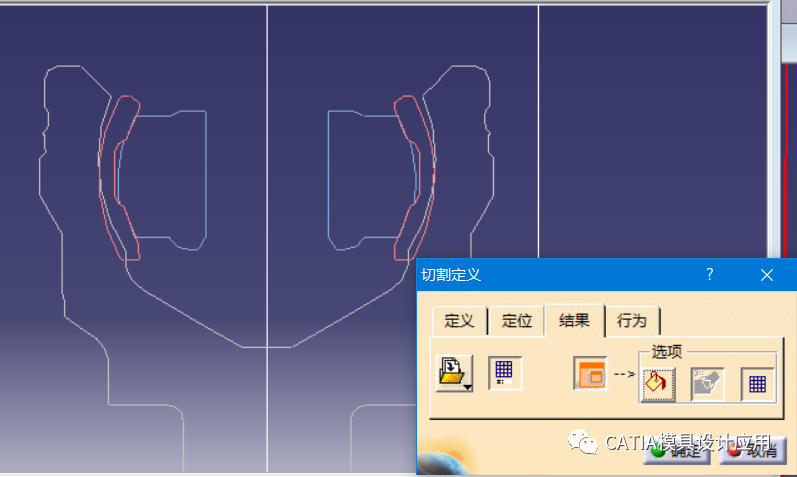

结果——可以对二维视图中的显示进行设置，并且可以将二维视图结果导出，导出的文件为CATpart格式，打开是一个草图。

下面展示一下不进行空腔填充的效果，就是带有三维颜色的线条。

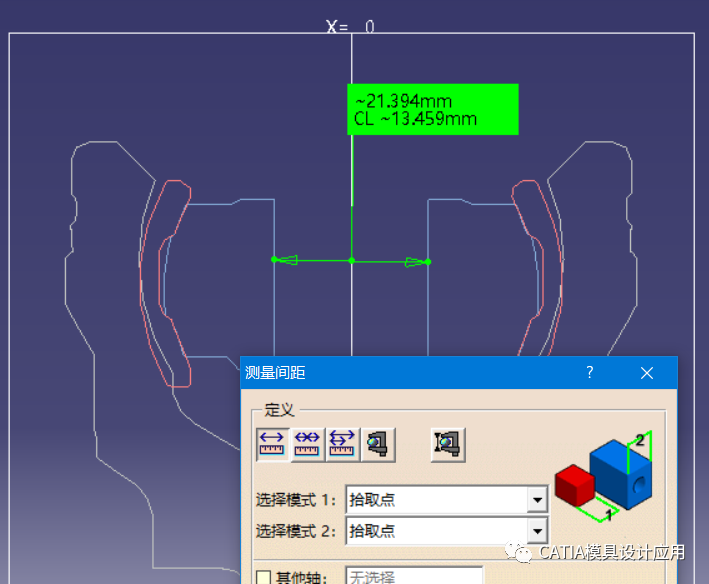

我们可以在二维视图中进行测量等工作，以辅助我们的判断。测量的时候，推荐采用拾取点类别，如下图所示，更加方便。

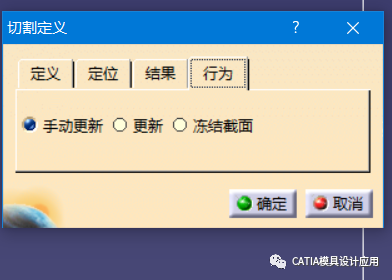

行为——用以控制剖面的刷新情况，默认的情况，剖面是需要手动更新的，可以根据需求切换选择。

关于切割，还有若干细节没有讲到，请自行探索，任何问题，请微！
