熟悉CAD基本操作之后，大家会进入一段能快速画图的时期，这里引入一个“自然画图”的概念，就是相对来说非常熟悉CAD各种基础绘图命令和工具的使用，不需要借助太多内在技巧就能很好处理绘图任务。

当然，随着不断地深入钻研，大家会学习和应用到更多能提高效率的技巧，例如块的引入。不过我们今天并不是讲解如何创建块，而是再稍微深入一点，学习如何在不打散的情况下去编辑块，这里需要用到参照编辑工具。

以一个室内设计为例

1、先打开参照编辑工具，在工具栏空白处右键，在ZWCAD种选择参照编辑，可以拖动到上面空白处。

2、将鼠标放到参照编辑工具上面，可以看到工具介绍，分别是在位编辑参照，添加到工作集，从工作集删除，关闭参照，保存参照。

3、选中需要编辑的块，点击第一个在位编辑参照工具，确定。

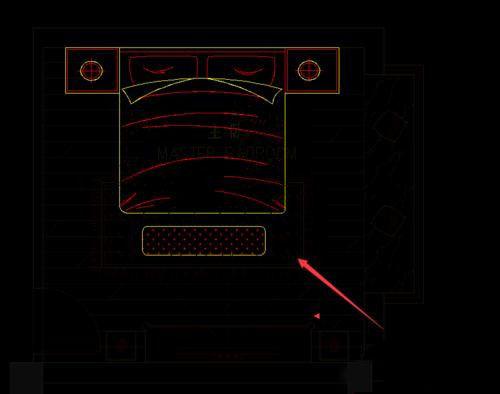

4、可以看到，打开的块高亮显示，其他非块的地方，变暗，一目了然。

5、在此模式下，只能对块里的对象进行操作，就算选择到其他的对面，操作不影响，不会造成误操作。

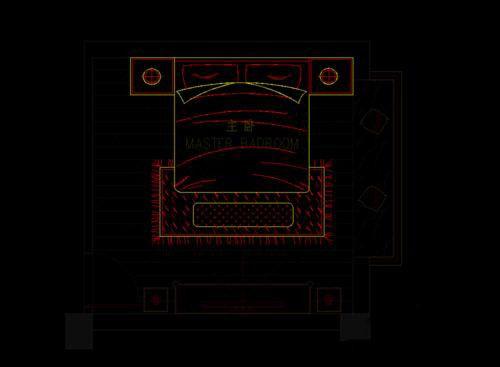

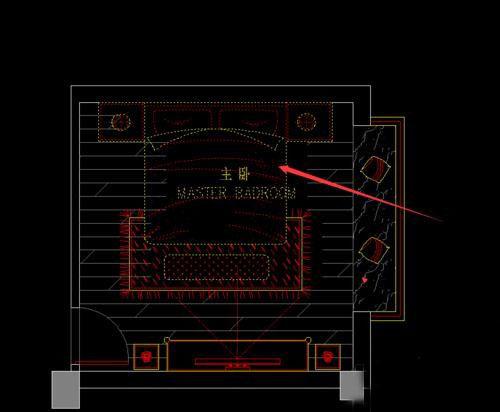

6、选择地毯部分，然后点击从工作集删除按钮，地毯就退出块了。

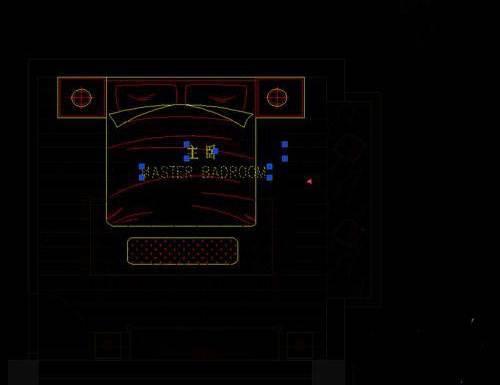

7、选择文字部分，然后点击添加到工作集工具，文字部分就加入块了。

8、修改完成后，点击最后一个保存编辑，空格。这样块就修改好了，还是一个块。

注意事项：对同一复制的块，会一起更改。如果对复制了多个的块中的某一个进行编辑时，只需要对这块重新定义或改名就可以了。

有兴趣的不妨亲自动手尝试。
