对于比较常见又很典型的MRI伪影大家都能够准确的识别，但对于那些不常见又不典型的MRI伪影，可能只有它认识你了！本期分享一些在实际的临床工作遇到的那些不常见的MRI伪影！

不典型的运动伪影

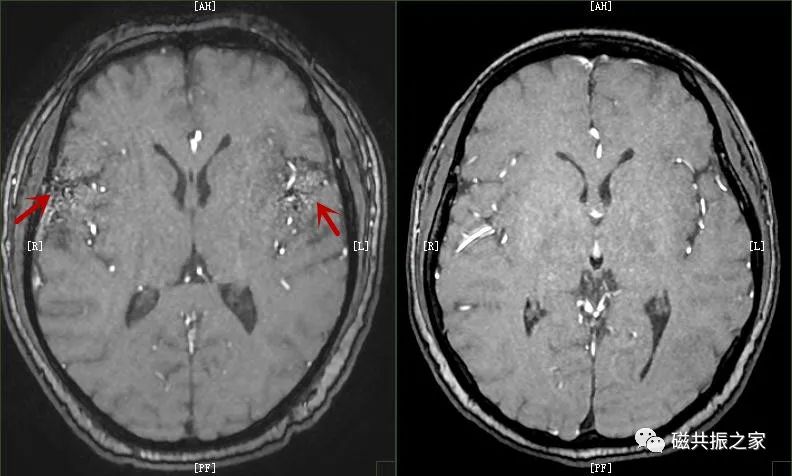

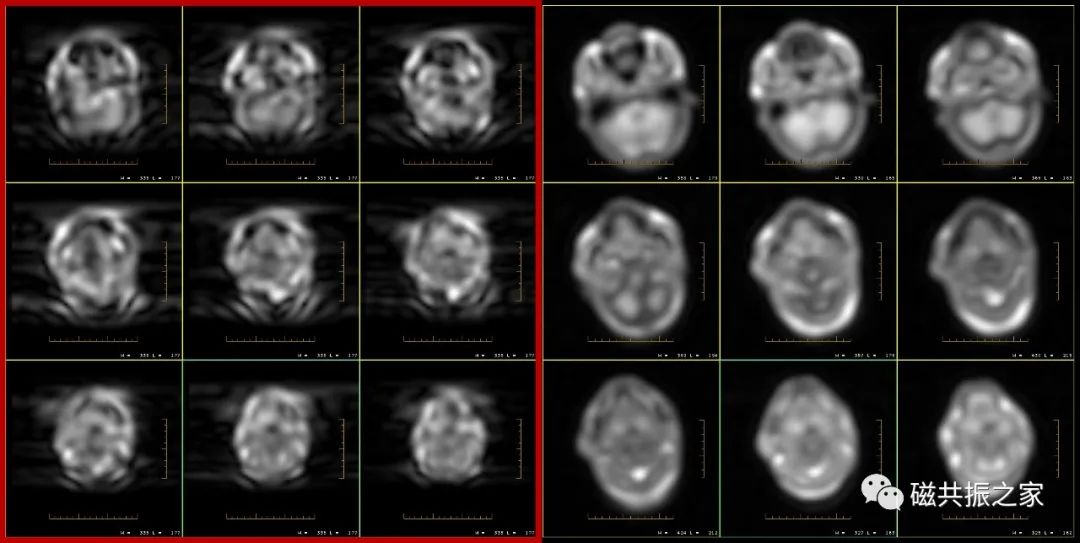

你没有看错，这的确是由于运动导致的伪影。但不是在扫描该序列时患者运动导致的伪影，而是在扫描该序列之前的校准序列时患者运动导致的伪影。两组校准序列图像如下图。

虽然校准序列的清晰度很差，但仔细观察还是能够发现其异常，如左侧第一组校准序列(红框内)出现了明显的运动伪影，右侧是正常的校准序列。遇到这种情况只有再重新扫描一次校准序列。

当使用特殊的重建技术(如内插)、K空间填充、极性梯度(如对称性梯度)等时，由于运动导致明显的失相位，造成该种运动伪影。

不典型金属伪影

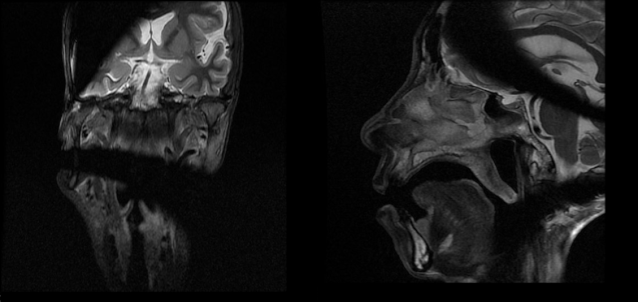

金属异物不在扫描FOV内，导致的伪影。

外周信号伪影

所选择的线圈单元与扫描范围不匹配时，FOV外的信号被非线性的梯度进行错误的编码至FOV内导致的伪影。

有时可表现为在图像中心区域出现一个外来的“亮点”信号。

并行采集伪影

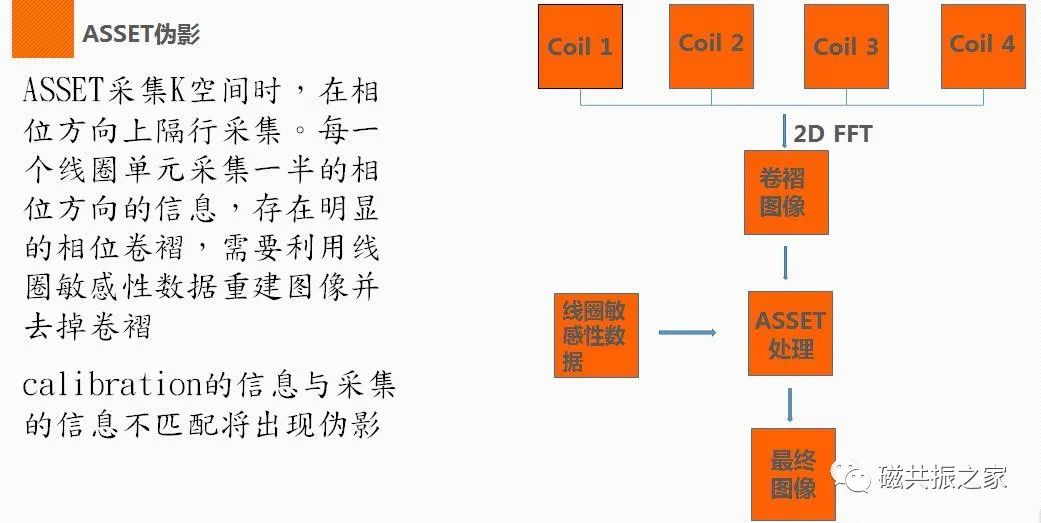

并行采集原理如下图：

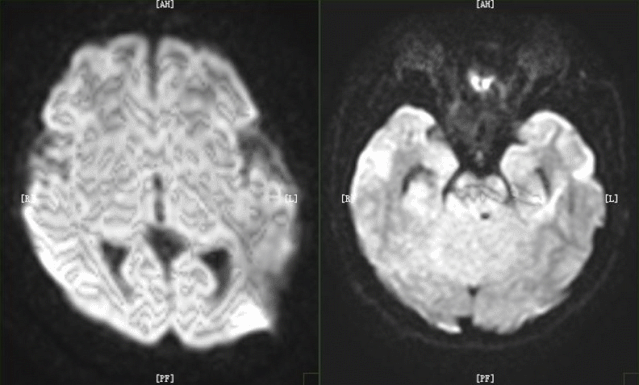

产生的该伪影的原因：扫描呼吸时相不一致；扫描FOV或Phase FOV选择太小；校准错误等。

在多通道线圈的使用过程中，如选择的通道数太多则会产生另一类的并行采集伪影，如下图：

所以线圈的单元数并不是用的越多越好，很多时候单元数打开太多，不但会降低信噪比还会产生明显的并行采集伪影，常会被误认为是病变。

RF相关伪影

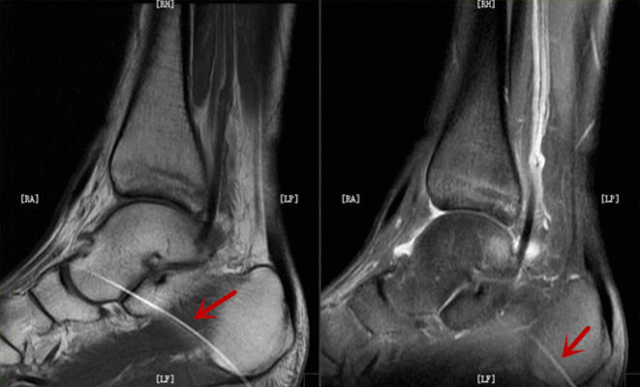

发射和接收的RF并不是均匀分布的，如扫描部位未放置于线圈的中心位置，则会产生该伪影。

RF干扰/泄露产生的“拉链状”伪影，常出现在相位编码方向。常见的原因：扫描过程中打开屏蔽门；RF故障；扫描间照明的干扰等产生的RF噪声引起的伪影。

扫描FOV过大

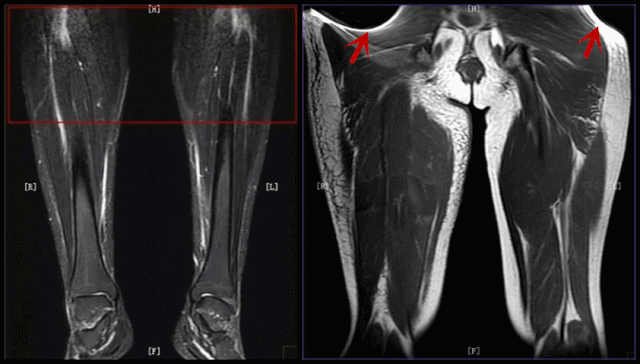

对于左侧图像的伪影比较常见(FOV超出了所选择的线圈单元)，而右侧图像的伪影常会被误认为金属伪影。其实是设置的扫描FOV(上面)范围超出了线圈的范围，常见于使用并行采集的线圈。

金属零部件松动

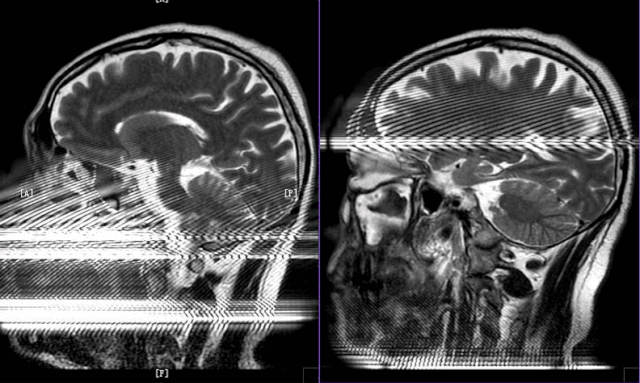

扫描间内异常的放电辐射引起的一方向或多个方向交叉排列的“棘刺状”伪影。常见原因：线圈两片间未贴严，金属零部件松动等。
