0 - 10V调光调色温模块使用规格说明

注：版权已有所属，未经许可，任何人不得擅自转载或使用。

版本信息

版本	时间	更新内容
V2.0	2021.11.10	更新

一、0 - 10V调光调色温模块概述

        锐科光电0-10V调光调色温模块RK-010V-V3，采用两路0-10V输入，通过单片机采集滤波，数字输出两路互补PWM的方案，同时支持有源和无源0-10V调光器。兼容OSRAM（欧司朗）、PHILIPS（飞利浦）等国际知名品牌的无源0-10V调光器，和带电输出的有源0-10V调光器。

        0-10V调光电压小于0.75V时关灯，0.8V时输出最小功率1%，大于9.6V时输出100%，调光范围为1%~100%。0-10V调色温电压小于0.75V时输出100%暖光，大于9.6V时输出100%冷光，0.8V-9.5V时由暖到冷渐变输出对应的色温。调光等级达到4096级，0.1%的调光调色温精度，渐变顺滑。

二、模块图示

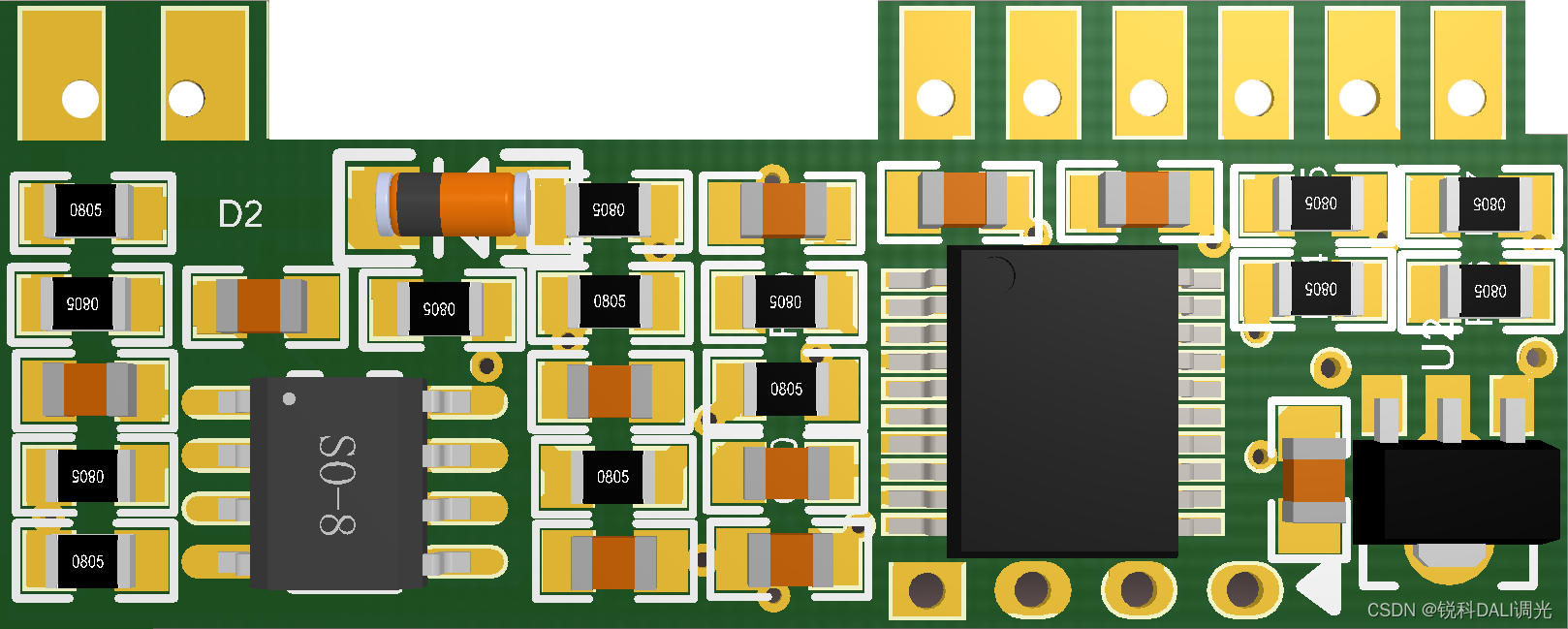

0-10V调光调色温模块 正面

0-10V调光调色温模块 背面

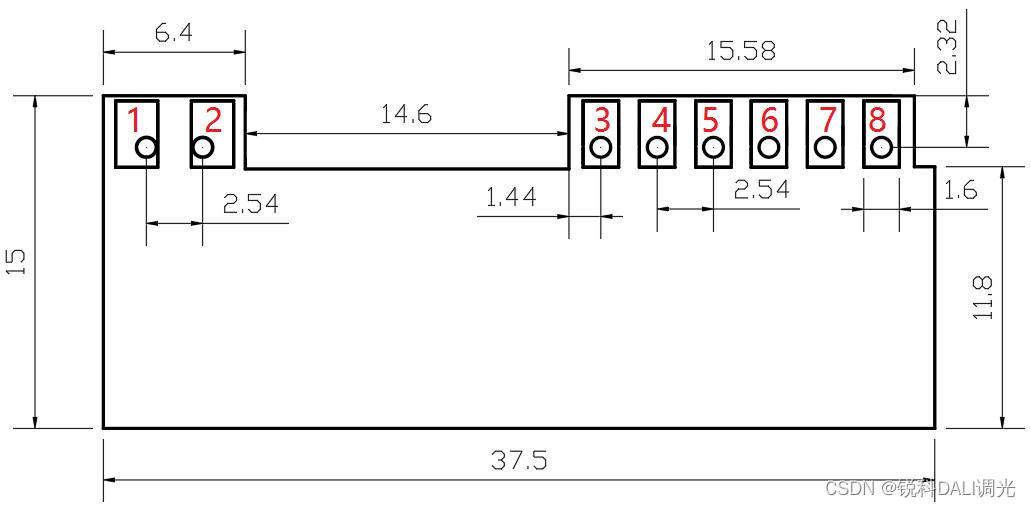

0-10V调光调色温模块尺寸图

 实物模块尺寸：37.5mm X 15mm X 1.2mm

三、引脚说明

引脚	标识	说明	电气参数
PIN1	0-10V DIM+	0-10V调光接口输入正引脚	0-10V
PIN2	0-10V CCT+	0-10V调色温接口输入正引脚	0-10V
PIN3	GND	电源输入地引脚，调光器公共负极	GND
PIN4	S1	保留
PIN5	12V	正电源输入引脚	DC 12V，恒压，文波小于200mV；由于0-10V接口需要用到此电压供电，必须为12V。
PIN6	PWMC	冷光PWM输出	4.5V PWM信号（4KHz,5mA）
PIN7	PWMW	暖光PWM输出	4.5V PWM信号（4KHz,5mA）
PIN8	S2	保留

四、模块性能

产品特性	描述
产品型号	RK-010V-V3
支持协议	两路0-10V
工作温度	-20℃~+80℃
工作湿度	8% - 70%
外形结构	裸板
安装方式	插板或插排针（2.54mm间距排针）
模块尺寸	长37.5mm，高15mm，PCB板厚1.2mm
供电电源	DC +12V （纹波小于200mV）
供电电流	>15mA
0-10V接口	2路0-10V, 10V时灌电流为50uA
输出信号	2路互补PWM (4KHz，5mA，0.1%调光精度，频率可以定制)
电气隔离	无隔离

五、功能特点

•         锐科光电的0-10V调光调色温模块RK-010V-V3，采用单片机采集滤波，数字输出PWM的方案。通过单片机采集两路0-10V输入信号，经过多层软件滤波，过滤各种干扰信号；采用渐变输出，使灯光输出符合人眼舒适体验；采用专利算法，实现在关灯临界状态，当调光器微抖动时，不会出现不停开光灯的现象。

          本模块具备关断功能，调光电压信号小于0.75V时关灯，0.8V时输出最小功率1%，大于9.6V时输出100%，调光范围为1%~100%。调色温电压小于0.75V时输出100%暖光，大于9.6V时输出100%冷光，0.8V-9.5V时由暖到冷渐变输出对应的色温。调光等级达到1024级，0.1%的调光调色温精度，渐变顺滑。本模块输出频率为4kHz 的PWM 调光信号，最大输出驱动电流5mA。

六、模块应用

注：可提供LED开关电源方案及技术支持。
