圆弧与直线相切画法_SolidWorks中3D螺纹的完美收尾画法教程

 在3D建模中，画螺旋槽是件轻松的事情，不像2D工程图的表达需要计算一堆数据，因为这个已经由软件全权搞定。不过软件毕竟不是万能的，咋收出一个自然的尾巴可要自己动手了。

这里详细介绍下构建这个3D的过程：

1.首先，画出圆柱体

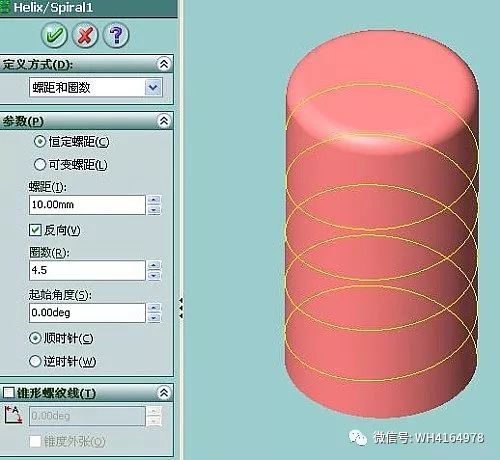

2.定义螺旋线

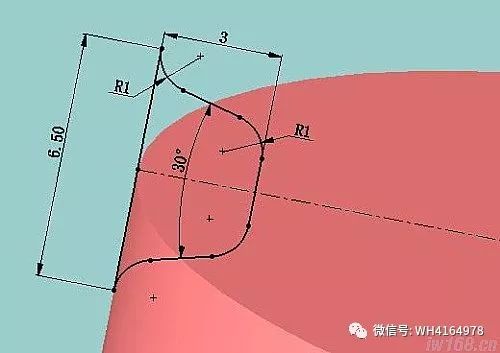

3.作出断面图

4.用扫描切除切出螺纹槽

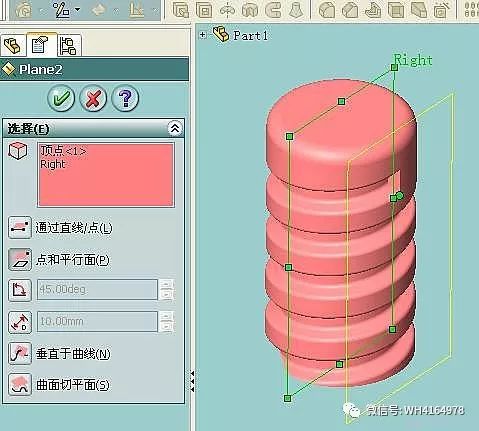

5.定义一个新的基准面

5.在这个基准面上绘出收尾的扫描路径线

    技术要点：这一步是收尾的关键。先绘制出参考直线B，定义参考直线B与螺旋线具有相切关系，然后绘制直线A。直线A是与B平行而通过截面图形的中点。

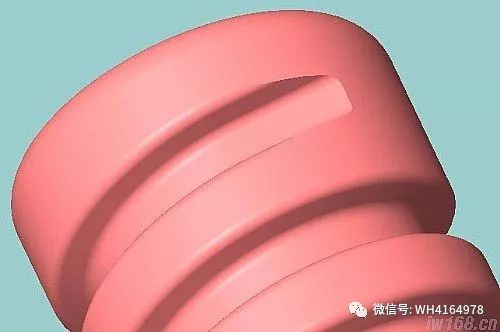

6.最后用扫描切除完成完美的收尾。

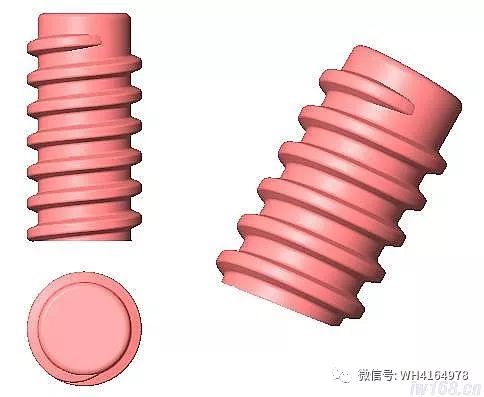

外螺纹的收尾方式是一样的，只是稍微加点变化而已。内螺纹是切出来，而外螺纹是收进去。如下图：

具体的画法给前面文章中类似，只是具体收尾这里应该这样处理下：

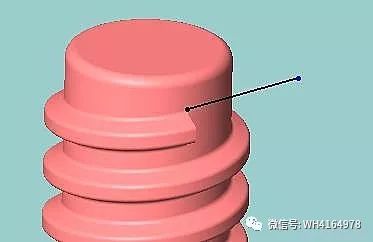

画出与螺旋线相切的直线 A ：

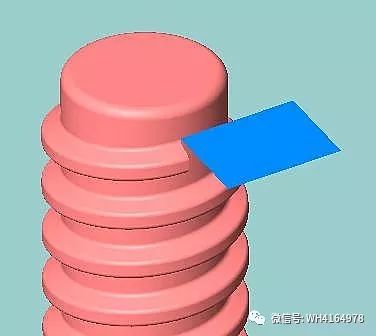

然后将这根直线A拉伸成一个平面B：

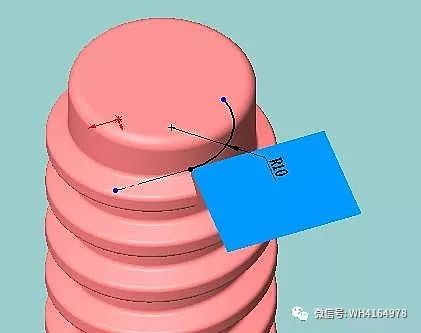

在B平面上画一个圆弧C，这个圆弧C与直线A具有相切关系，圆弧的半径R根据情况取一个较小的数值:

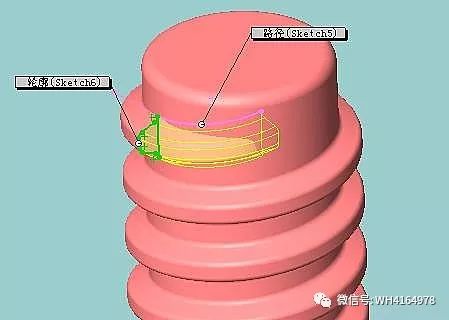

最后以这个圆弧C作为路径扫描就可以了。
